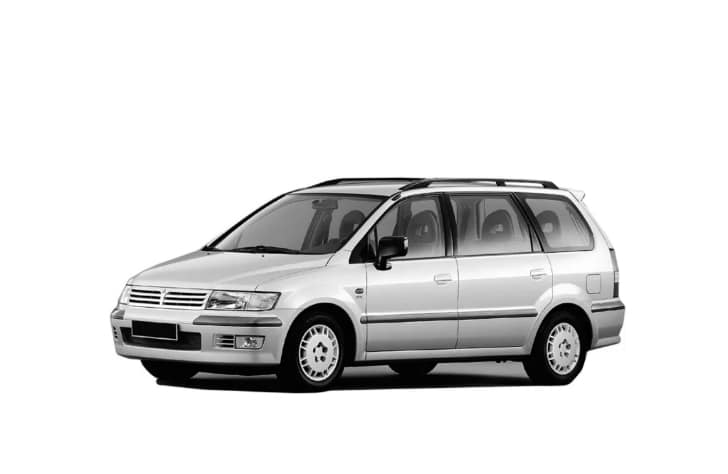

Minivan Mistubishi Space Wagon, znany również jako Mitsubishi Chariot 2 , a w Ameryce Północnej – Dodge Colt Vista Wagon i Plymouth Colt Vista Wagon . W tym artykule przedstawimy szczegółowy opis bezpieczników i przekaźników Mitsubishi Space Wagon wraz ze schematami skrzynkowymi dla modeli wyprodukowanych w latach 1997, 1998, 1999, 2001, 2002, 2003. Zwróć uwagę na bezpiecznik zapalniczki . Schematy te są odpowiednie dla właścicieli Mitsubishi RVR 2 generacji
Przeznaczenie elementów w skrzynkach oraz ilość ich elementów może być różna i zależy od roku produkcji, kraju dostawy oraz poziomu wyposażenia.
Schematy nieodpowiednie lub niewłaściwa generacja? Przestudiuj ten opis!
Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się pod deską rozdzielczą po stronie kierowcy.
Zdjęcie poglądowe
Schemat
Schemat
Opis
| 1 | 15A Środek do czyszczenia szyby tylnej |
| 2 | rezerwa |
| 3 | Radio 10A, dźwięk |
| 4 | Zapalniczka 15A |
| 5 | 10A Układ klimatyzacji, układ ABS, układ hamowania awaryjnego, podgrzewacz filtra paliwa, podgrzewacz przedniej szyby, wielofunkcyjna jednostka sterująca 1, jednostka sterująca skrzynki rozdzielczej |
| 6 | 10A Tempomat, układ recyrkulacji spalin (EGR), zestaw wskaźników, immobilizer 2 ^ (4D56T), jednostka sterująca blokady mechanizmu różnicowego, elektroniczna jednostka sterująca napędu na 4 koła, system SRS, elektrozawór przepustnicy, czujnik prędkości pojazdu |
| 7 | 20A Sterowanie silnikiem |
| 8 | 10A Światła cofania |
| 9 | 10A Tylne światło przeciwmgłowe |
| 10 | 20A Centralny zamek |
| 11 | 30A Ogrzewana tylna szyba |
| 12 | Grzejnik 30A |
| 13 | 20A Wyłaz dachowy |
| 14 | 10A ABS |
| 15 | 20A Podgrzewane siedzenie |
| 16 | 10A Podgrzewane lusterka |
| 17 | rezerwa |
| 18 | rezerwa |
| 19 | rezerwa |
| 20 | rezerwa |
Za zapalniczkę odpowiada bezpiecznik nr 4, 15A.
Oznaczenie przekaźnika
- Przekaźnik tylnych świateł przeciwmgłowych
- Przekaźnik do podnośników szyb z napędem elektrycznym
- Przekaźnik generatora
- Przekaźnik silnika dmuchawy nagrzewnicy – tylna klimatyzacja
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik silnika dmuchawy nagrzewnicy – przedni układ klimatyzacji
- Przekaźnik pomocniczych obwodów zapłonowych

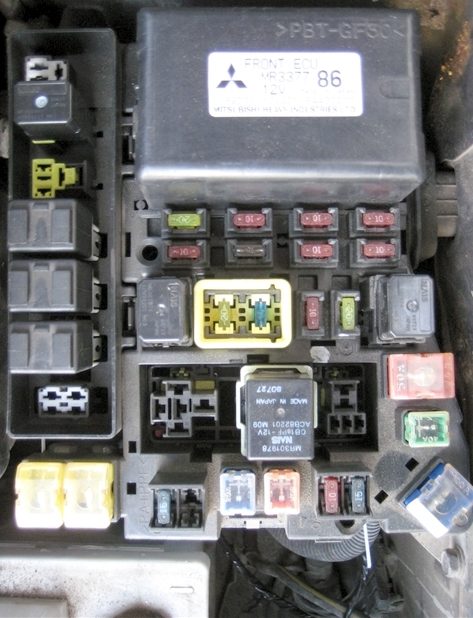

Skrzynka bezpieczników komory silnika
Znajduje się obok akumulatora.

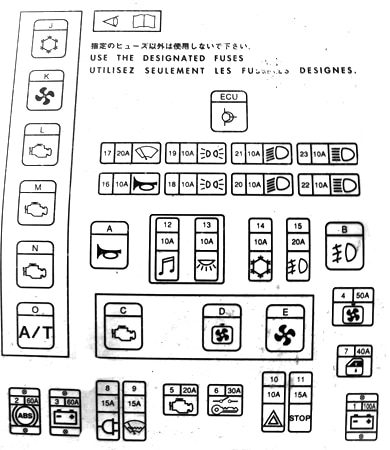

Schemat
Przeznaczenie
| 1 | Generator 100A |
| 2 | 60A ABS |
| 3 | Grupa bezpieczników 60A |
| 4 | 50A Sterownik silnika wentylatora nagrzewnicy |
| 5 | 20А Układ zarządzania silnikiem, układ sterowania automatyczną skrzynią biegów (INVECS-II 4A / T) |
| 6 | 30A Stacyjka |
| 7 | 40A Elektryczny napęd szyb |
| 8 | Gniazda zasilania dodatkowego wyposażenia w kabinie pasażerskiej 15A |
| 9 | 15A Szczotki do odmrażania |
| 10 | 10A Światła awaryjne i kierunkowskazy |
| 11 | 15A Sygnały stopu |
| 12 | 10A System audio |
| 13 | System podświetlenia 10A |
| 14 | Sprężarka klimatyzacji 10A |
| 15 | 20A Światła przeciwmgielne |
| 16 | Sygnał 10A |
| 17 | 20A Wycieraczki i spryskiwacze przedniej szyby |
| 18 | Wymiary 10A |
| 19 | Wymiary 10A |
| 20 | 10A Światła mijania |
| 21 | 10A Światła mijania |
| 22 | 10A Światła drogowe |
| 23 | 10A Światła drogowe |
Przekaźnik
- A – Przekaźnik sygnału
- B – Przekaźnik świateł przeciwmgłowych
- C – Przekaźnik sterujący silnikiem
- D – Przekaźnik silnika wentylatora chłodzącego
- E – Przekaźnik wentylatora
- J – Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
- K – Przekaźnik silnika wentylatora chłodzącego
- L – Przekaźnik pompy paliwa
- M – Przekaźnik główny układu wtryskowego
- N – Przekaźnik sterujący wtryskiwaczami
- O – Przekaźnik sterujący automatyczną skrzynią biegów
Jest coś do dodania do materiału – piszcie w komentarzach.
