Mitsubishi Pajero 3 generacji produkowany był w latach 1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006. W tym czasie model przeszedł zmianę stylizacji. W niektórych krajach jest znany jako Mitsubishi Montero 3 lub Mitsubishi Shogun. W naszym materiale pokażemy ogólne lokalizacje elektronicznych jednostek sterujących, szczegółowo opiszemy bezpieczniki i przekaźniki Mitsubishi Montero 3 za pomocą schematów skrzynkowych i zdjęć ich wykonania. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
W prezentowanym materiale i Twoim Mitsubishi Pajero (Montero) 3 możliwa jest różnica, która zależy od regionu dostawy i poziomu wyposażenia. Sprawdź przeznaczenie na podstawie diagramów znajdujących się z tyłu osłony ochronnej.
Contents
Blokuje lokalizacje

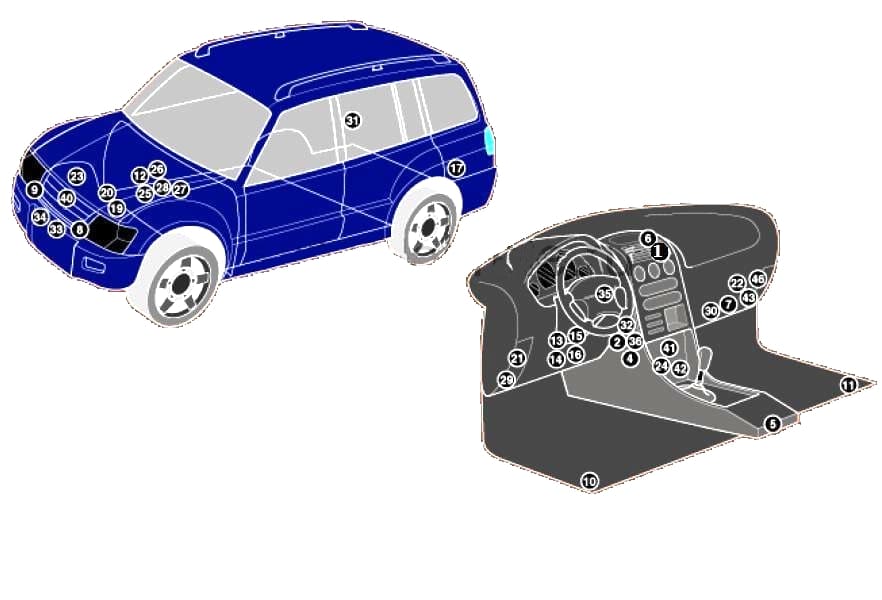

Ogólna lokalizacja jednostek sterujących
Przeznaczenie
| 1 | Czujnik temperatury powietrza nawiewanego z kratki wentylacyjnej deski rozdzielczej |
| 2 | Czujnik temperatury powietrza dolotowego (klimatyzacja/ogrzewanie) |
| 4 | Jednostka sterująca silnikiem wentylatora klimatyzatora / nagrzewnicy (ręczna regulacja temperatury) |
| 5 | Jednostka sterująca wentylatorem klimatyzatora/nagrzewnicy – tył |
| 6 | Czujnik nasłonecznienia (układ klimatyzacji) |
| 7 | Jednostka antenowa |
| 8 | Czujnik zderzenia (poduszka powietrzna), przedni lewy |
| 9 | Czujnik zderzenia (poduszka powietrzna), prawy przód |
| 10 | Czujnik uderzenia bocznego, po stronie kierowcy – pod przednim siedzeniem |
| 11 | Czujnik uderzenia bocznego, strona pasażera – pod przednim siedzeniem |
| 12 | Bateria akumulatorowa |
| 13 | Złącze diagnostyczne (DLC) 1 – 2,5D (4D56) (2002 ^) |
| 14 | Złącze diagnostyczne (DLC) 1 – 3,5 (6G74) / 3,2D (4M41) |
| 15 | Złącze diagnostyczne (DLC) 2 – 2,5D (4D56) (2002 ^) |
| 16 | Złącze diagnostyczne (DLC) 2 – 3,5 (6G74) / 3,2D (4M41) |
| 17 | Jednostka sterująca blokadą mechanizmu różnicowego – tył |
| 19 | Przekaźnik podgrzewacza płynu chłodzącego 1 |
| 20 | Przekaźnik czujnika poziomu oleju silnikowego |
| 21 | Czujnik poziomu oleju silnikowego |
| 22 | Elektroniczna jednostka sterująca 4WD |
| 23 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 24 | Skrzynka bezpieczników/przekaźników, komora silnika 2 |
| 25 | Skrzynka bezpieczników/przekaźników, komora silnika 3 |
| 26 | Skrzynka bezpieczników/przekaźników, komora silnika 4 |
| 27 | Deska rozdzielcza skrzynki bezpieczników/przekaźników |
| 28 | Rezystor silnika dmuchawy nagrzewnicy |
| 29 | Czujnik temperatury na wyjściu z nagrzewnicy – tył |
| 30 | Czujnik temperatury grzejnika |
| 31 | Klakson 1 – za przednim zderzakiem |
| 32 | Klakson 2 – za przednim zderzakiem |
| 33 | Elektroniczna jednostka sterująca immobilizera |
| 34 | Jednostka sterująca immobilizera – 2.5D (4D56T) |
| 40 | Jednostka sterująca skrzynki rozdzielczej |
| 41 | Elektroniczna jednostka sterująca skrzynią biegów |
Skrzynka bezpieczników przedziału pasażerskiego

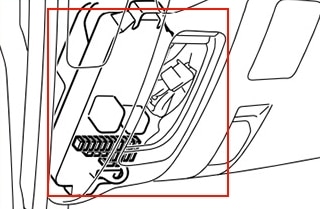

Znajduje się pod deską rozdzielczą po stronie kierowcy.

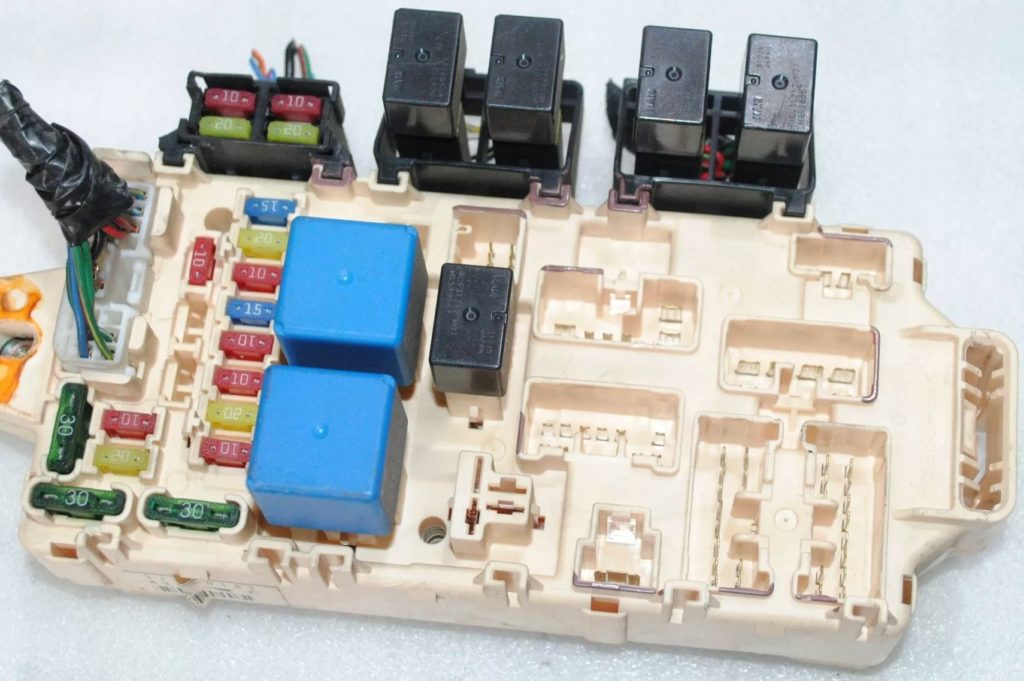

Zdjęcie

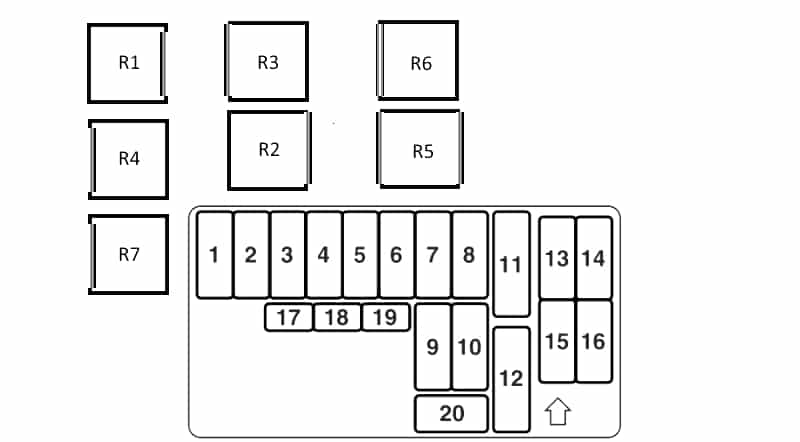

Schemat

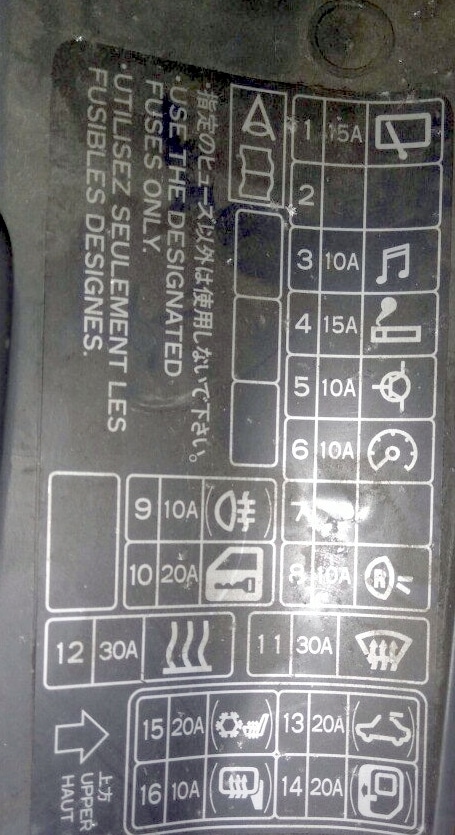

Schemat
Opis
| 1 | 15A Środek do czyszczenia szyby tylnej |
| 2 | rezerwa |
| 3 | Radio 10A, dźwięk |
| 4 | Zapalniczka 15A |
| 5 | 10A Układ klimatyzacji, układ ABS, układ hamowania awaryjnego, podgrzewacz filtra paliwa, podgrzewacz przedniej szyby, wielofunkcyjna jednostka sterująca 1, jednostka sterująca skrzynki rozdzielczej |
| 6 | 10A Tempomat, układ recyrkulacji spalin (EGR), zestaw wskaźników, immobilizer 2 ^ (4D56T), jednostka sterująca blokady mechanizmu różnicowego, elektroniczna jednostka sterująca napędu na 4 koła, system SRS, elektrozawór przepustnicy, czujnik prędkości pojazdu |
| 7 | 20A Sterowanie silnikiem |
| 8 | 10A Światła cofania |
| 9 | 10A Tylne światło przeciwmgłowe |
| 10 | 20A Centralny zamek |
| 11 | 30A Ogrzewana tylna szyba |
| 12 | Grzejnik 30A |
| 13 | 20A Wyłaz dachowy |
| 14 | 10A ABS |
| 15 | 20A Podgrzewane siedzenie |
| 16 | 10A Podgrzewane lusterka |
| 17 | rezerwa |
| 18 | rezerwa |
| 19 | rezerwa |
| 20 | rezerwa |
Za zapalniczkę odpowiada bezpiecznik nr 4, 15A. Bezpiecznik w bloku pod maską odpowiada również za zapalniczkę.
Przekaźnik
- Przekaźnik tylnych świateł przeciwmgłowych
- Przekaźnik do podnośników szyb z napędem elektrycznym
- Przekaźnik generatora
- Przekaźnik silnika dmuchawy nagrzewnicy – tylna klimatyzacja
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik silnika dmuchawy nagrzewnicy – przedni układ klimatyzacji
- Przekaźnik pomocniczych obwodów zapłonowych
Skrzynki bezpieczników i przekaźników w komorze silnika
Główna skrzynka bezpieczników

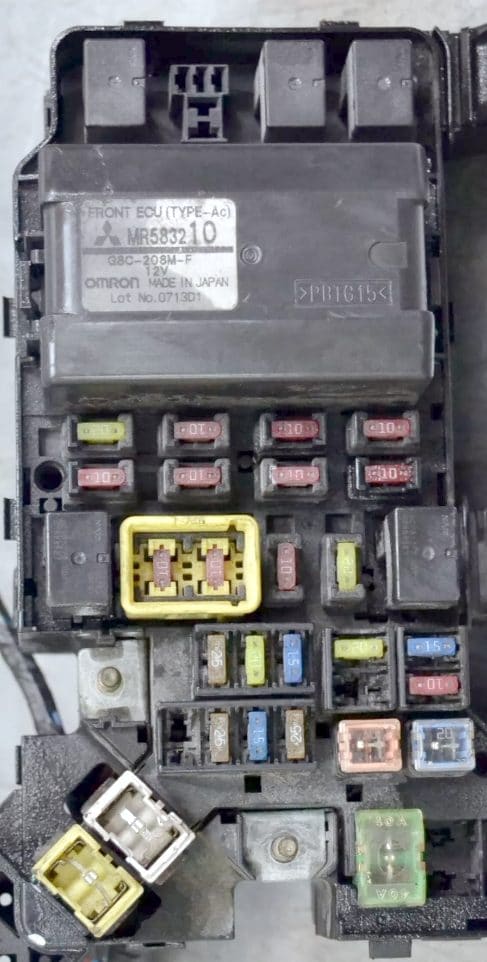

Główna skrzynka bezpieczników i przekaźników znajduje się obok akumulatora.

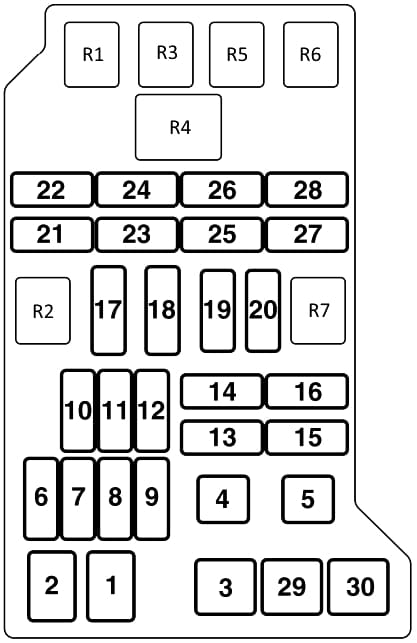

Schemat
Oznaczenie
| R1 | Przekaźnik silnika wentylatora skraplacza klimatyzacji – wysoka prędkość |
| R2 | Przekaźnik klaksonu |
| R3 | Przekaźnik silnika wentylatora skraplacza klimatyzacji – niska prędkość |
| R4 | Wielofunkcyjna jednostka sterująca 1 |
| R5 | Przekaźnik podgrzewanej szyby przedniej – wycieraczki szyby przedniej |
| R6 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| R7 | rezerwa |
| 1 | 120A Bezpieczniki/skrzynka przekaźników w komorze silnika 1, światła przeciwmgielne, reflektory, światła tylne (2001), wielofunkcyjna jednostka sterująca 1 (2002 ^) |
| 2 | 60A Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 3 | 40A Stacyjka |
| 4 | 40A Fotel elektryczny, podnośniki szyb elektryczne |
| 5 | 20A Zarządzanie silnikiem |
| 6 | 20A Zarządzanie silnikiem |
| 7 | – |
| 8 | 15A Wyposażenie opcjonalne |
| 9 | 25A Podgrzewacz filtra paliwa |
| 10 | 25A Klimatyzator |
| 11 | 20A Klimatyzator |
| 12 | 15A Przekaźnik podgrzewanej szyby przedniej – Wycieraczki przedniej szyby |
| 13 | – |
| 14 | Automatyczna skrzynia biegów 20A |
| 15 | 10A Alternator, centralny zamek, kierunkowskazy/światła awaryjne |
| 16 | 15A Układ przeciwblokujący (ABS), światła stopu |
| 17 | 10A System audio, zapalniczka , zegar |
| 18 | 10A Klimatyzacja, system audio, centralny zamek, zegar, elektroniczna jednostka sterująca ESP, oświetlenie wewnętrzne, wielofunkcyjna jednostka sterująca 1, jednostka sterująca skrzynki rozdzielczej |
| 19 | 10A Klimatyzator |
| 20 | 20A Światła przeciwmgielne |
| 21 | Brzęczyk 10A |
| 22 | 20A Wycieraczka/spryskiwacz przedniej szyby |
| 23 | 10A System zarządzania silnikiem, lampa tylna (prawa) |
| 24 | Lampa 10A, tylna lewa |
| 25 | 10A Lampa świateł mijania (lewa) |
| 26 | 10A Lampa mijania (prawa) |
| 27 | 10A Światło drogowe (lewe) |
| 28 | 10A Światło drogowe (prawe) |
| 29 | rezerwa |
| 30 | Podgrzewacz płynu chłodzącego 40A |
Bezpiecznik nr 17, 10A, odpowiada za dodatkowe gniazda zapalniczki.
Skrzynka przekaźników
Schemat
Opis
- Przekaźnik pompy doładowania paliwa
- Przekaźnik wtryskiwaczy
- Przekaźnik systemowy (hamowanie awaryjne)
- rezerwa
- Przekaźnik sterujący silnikiem
- Przekaźnik modułu sterującego przepustnicy
- rezerwa
Poszczególne elementy bezpieczników i przekaźników można montować poza tymi zespołami, np. przekaźnik silnika pompy lub układ hamowania awaryjnego ABS. Na dodatnim zacisku akumulatora można również umieścić bezpieczniki dużej mocy: 40 / 60A – ABS i 80A – Świece żarowe.
Chcesz pomóc w uzupełnieniu materiału? Czekamy na Twoje komentarze.
