Mitsubishi Fuso Canter 7 generacji produkowany był w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 i 2011 z różnymi wersjami nadwozia i kabiny . W tym okresie model przeszedł również zmianę stylizacji. Pod tym względem nie ma jednego ogólnego opisu bezpieczników i przekaźników. W tym materiale rozważymy najczęstsze lokalizacja elektronicznych jednostek sterujących oraz przeznaczenie w nich bezpieczników i przekaźników dla Mitsubishi Fuso Canter 7.
Sprawdź przeznaczenie elementów za pomocą schematów na osłonie ochronnej.
Contents
Skrzynka bezpieczników przedziału pasażerskiego
Deska rozdzielcza zawiera zwykle 2 bloki przekaźników i jeden bezpiecznik.

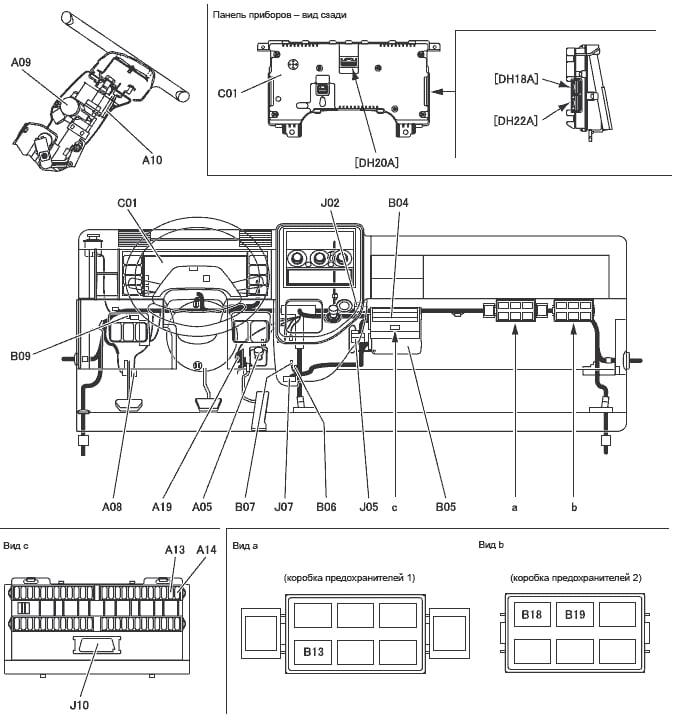

Ogólna lokalizacja jednostek sterujących w kabinie pasażerskiej
Przeznaczenie
- Potencjometr kontroli prędkości biegu jałowego 05
- Przełącznik sprzęgła 08
- Przełącznik rozrusznika 09
- Kombinacja 10 przełączników
- Złącze 13 do diagnostyki
- Połączenie do czyszczenia pamięci 14
- Czujnik położenia pedału przyspieszenia 19
- Tablica przyrządów C 01
- Złącze przyłączeniowe J 02
- Złącze urządzenia J 10 Tester wielofunkcyjny
- Skrzynka bezpieczników B 04
- Sterownik silnika B 05
- Dioda B 06
- B 07 Rezystor CAN
- B 09 Rezystor wtrysku paliwa
- Przekaźnik bezpieczeństwa B 13
- B 18 Przekaźnik zatrzymania emisji ABS
- Przekaźnik świec żarowych B 19
Skrzynka bezpiecznikowa
Aby uzyskać dostęp, zdejmij pokrywę ochronną.

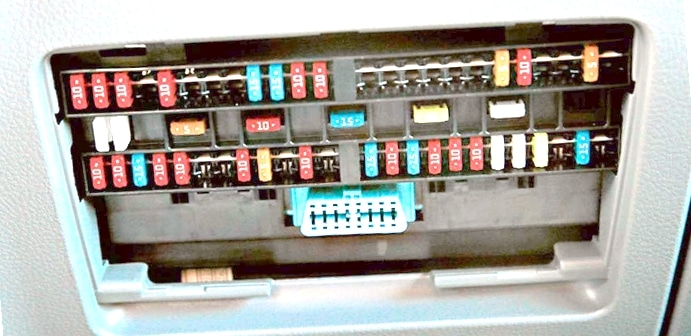

Zdjęcie

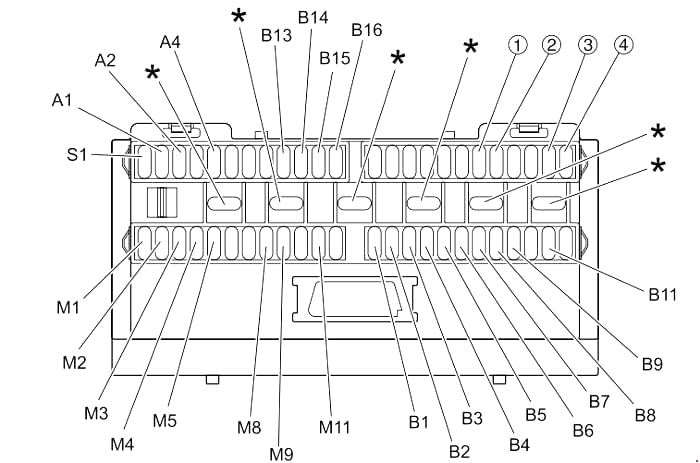

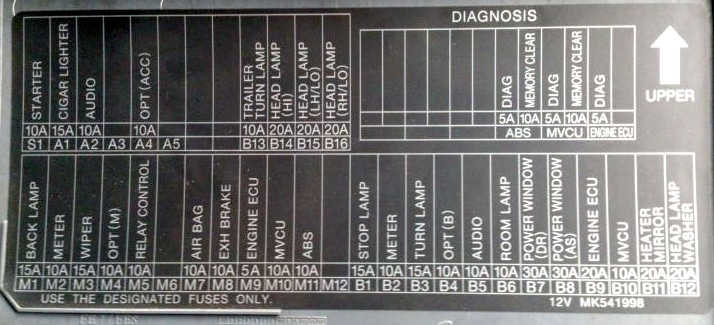

Schemat z pokrywy bloku
Schemat
Opis
| A1 | Zapalniczka 10A |
| A2 | Dźwięk 10A |
| A4 | 10A Dodatkowy zasilacz (wyłącznik zapłonu ACC) |
| V1 | 15A Lampka kontrolna hamulca |
| V2 | 10A Zestaw wskaźników (EURO-3) Zespół przepływomierza (EURO-4) |
| B3 | 15A Lampy kierunkowskazów |
| B4 | 10A Zasilanie dodatkowe (obwód podłączony bezpośrednio do akumulatora) |
| B5 | Dźwięk 10A |
| B6 | 10A Oświetlenie wewnętrzne |
| B7 | 25A Elektryczny podnośnik do szyb (sterownik) |
| O 8 | 25A Elektryczny podnośnik szybowy (pasażerski) |
| B9 | Sterownik silnika 20A |
| B11 | 15A Podgrzewane lusterka |
| W13 | Tester złącza diagnostycznego 15A |
| B14 | Reflektory 15A (światła drogowe) |
| B15 | 10A Lewy reflektor (światła mijania) |
| V16 | 10A Prawy reflektor (światła mijania) |
| B25 | 15A Światła tylne |
| V26 | 15A Tylne światła przeciwmgielne |
| B27 | 10A Sygnał dźwiękowy |
| B28 | 5A Klimatyzator |
| B29 | 15A Wentylator skraplacza klimatyzatora |
| W0 | 15A Wentylator klimatyzatora, wentylator nagrzewnicy |
| B33 | 15A Podgrzewacz paliwa |
| W36 | 20A Silnik recyrkulacji spalin Jednostka sterująca silnika |
| M1 | 10A Światła cofania |
| M2 | 10A Zestaw wskaźników (EURO-3) Zespół przepływomierza (EURO-4) |
| M3 | 15A Wycieraczka i spryskiwacz szyby |
| M4 | Zasilanie pomocnicze 10 A (obwód wyłącznika zapłonu WŁ.) |
| M5 | 10A Przekaźnik sterujący recyrkulacją spalin |
| M8 | 10A Hamulec wydechowy |
| M9 | Sterownik silnika 5A |
| M11 | 10A ABS |
| S1 | Rozrusznik 10A |
| * | Zapasowy bezpiecznik |
| 1 | 5A Eliminacja usterek ABS (diagnostyka) |
| 2 | 10A Rozwiązywanie problemów z ABS (wyczyść pamięć) |
| 3 | 5A Eliminacja usterek sterownika silnika (diagnostyka) |
| 4 | 10A Eliminacja usterek ECU silnika (wyczyszczenie pamięci) |
Za zapalniczkę odpowiada bezpiecznik nr A1 na 10A.
Pudełko obok akumulatora
Kolejny blok mocowany jest na zewnątrz samochodu obok akumulatora.

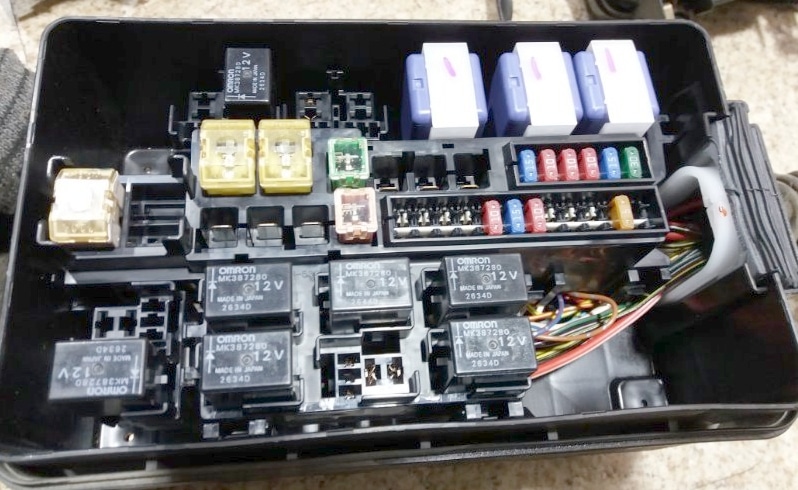

Zdjęcie

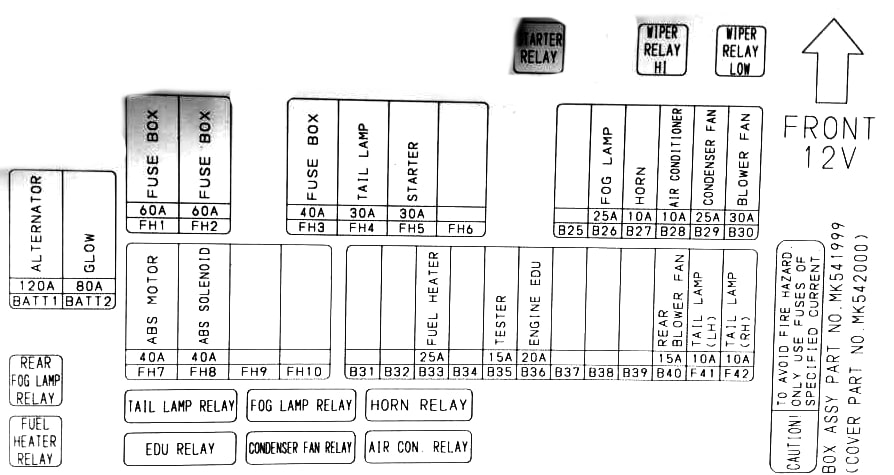

Schemat z oznaczeniem
Oznaczenie
| B25 | 15A Światła tylne |
| V26 | 15A Tylne światła przeciwmgielne |
| B27 | 10A Sygnał dźwiękowy |
| B28 | 5A Klimatyzator |
| B29 | 15A Wentylator skraplacza klimatyzatora |
| W0 | 15A Wentylator klimatyzatora, wentylator nagrzewnicy |
| B33 | 15A Podgrzewacz paliwa |
| W36 | 20A Silnik recyrkulacji spalin Jednostka sterująca silnika |
| FH1 | Skrzynka bezpieczników 60A (S1, A1-A4, M1-M12) |
| FH2 | Skrzynka bezpieczników 60A (B1-B11) |
| FH3 | Skrzynka bezpieczników 30A (B13-B16) |
| FH7 | Silnik ABS 30A |
| FH8 | Przełącznik elektromagnetyczny ABS 30A |
| BATT1 | Alternator 120A |
Jeżeli silnik jest wyposażony w grzałkę silnika i kontrolkę, ale nie zapala się podczas zimnej pogody, sprawdź, czy nie jest przepalony bezpiecznik przekaźnika ogrzewania (1). Jeżeli jest przepalony, odłącz przewód (-) od akumulatora i wymień bezpiecznik na nowy 127A.
