Mitsubishi Canter 6 generacji był produkowany w latach 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 z różnymi opcjami nadwozia i kabiny (z kierownicą po lewej i prawej stronie) . W tej publikacji znajdziesz opis bezpieczników Mitsubishi Canter 6 wraz ze schematami skrzynek i lokalizacją.
Konstrukcja jednostek i rozmieszczenie poszczególnych elementów może się różnić i zależy od poziomu wyposażenia, roku produkcji i regionu dostawy. Sprawdź oznaczenie na podstawie schematów na osłonie ochronnej.
Contents
Skrzynka bezpieczników przedziału pasażerskiego
Skrzynka bezpiecznikowa

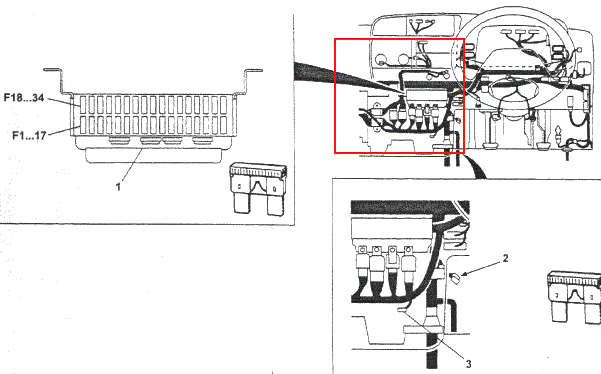

Znajduje się za osłoną ochronną na panelu środkowym. Przykład lokalizacji modelu z kierownicą po prawej stronie.

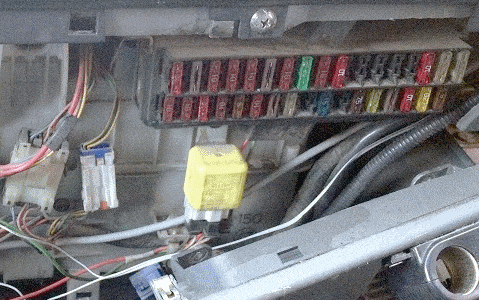

Zdjęcie poglądowe
Opis
| F1 | 10/15A Reflektor lewy |
| F2 | 10/15A Prawy reflektor |
| F3 | 10/15A Światła stopu, klakson, sterownik zwalniacza (kody resetujące) |
| F4 | 10 / 15A Kierunkowskazy |
| F5 | 5A E/dv odcięcie paliwa |
| F6 | 10A Oświetlenie wewnętrzne |
| F7 | 10A Wyposażenie opcjonalne |
| F8 | 25/30A Windy szklane, centralny zamek |
| F9 | 25A Zawieszenie pneumatyczne |
| F10 | 15A Jednostka sterująca automatycznej skrzyni biegów (kody wycierania) |
| F11 | Wspomaganie kierownicy 25A |
| F12 | System EZGO 25A |
| F13 | Zapalniczka 15A |
| F14 | Magnetofon radiowy 10A |
| F15 | 10A Wyposażenie opcjonalne |
| F 16 | 10A Napęd lustrzany |
| F17 | 5/10A Przekaźnik odcinający paliwo (24V) |
| F18 | Rozrusznik 10/30A |
| F19 | 10A Światła cofania, sterownik recyrkulacji spalin (kody resetowania) (4D33, 35) |
| F20 | 10A Zestaw wskaźników |
| F21 | Wycieraczka 10A |
| F22 | 10A Wyposażenie opcjonalne |
| F23 | Skrzynia automatyczna 10A, system EZGO |
| F24 | Automatyczna skrzynia biegów 10A |
| F25 | 10A Układ recyrkulacji spalin |
| F26 | Zwalniacz 10A |
| F27 | 10A Hamulec wydechowy |
| F29 | 10A ABS |
| F30 | 10A Klimatyzator automatyczny |
| F32 | 10A Klimatyzator |
| F33 | 25/30A Wentylator nagrzewnicy |
| F34 | Wymiary 15A |
Bezpiecznik zapalniczki ma wymiary 13 na 15 A.
Oddzielnie w dolnej części można umieścić: 2 – bezpiecznik ASR (10 A), 3 – bezpiecznik amperomierza (1 A)
Skrzynka przekaźników

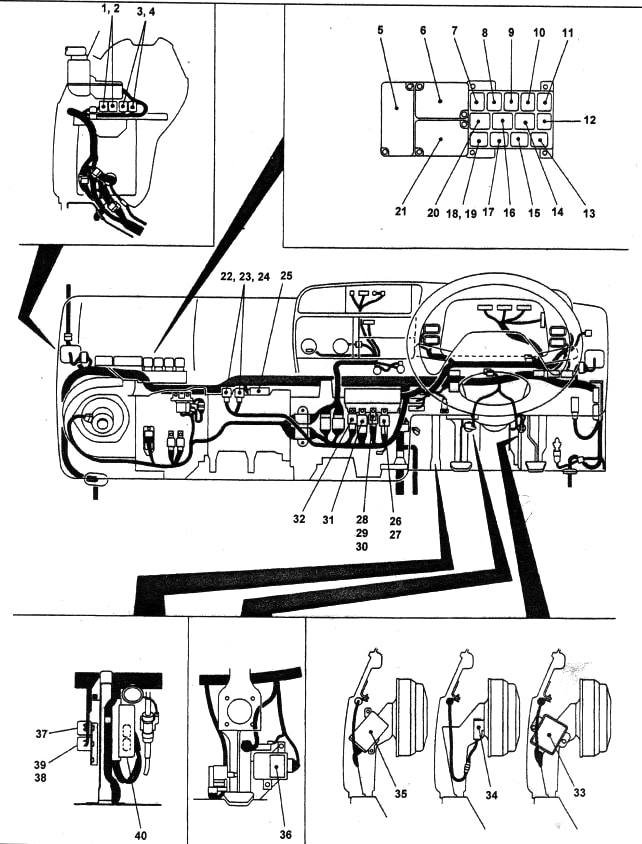

Montowany w panelu naprzeciwko siedzenia pasażera.

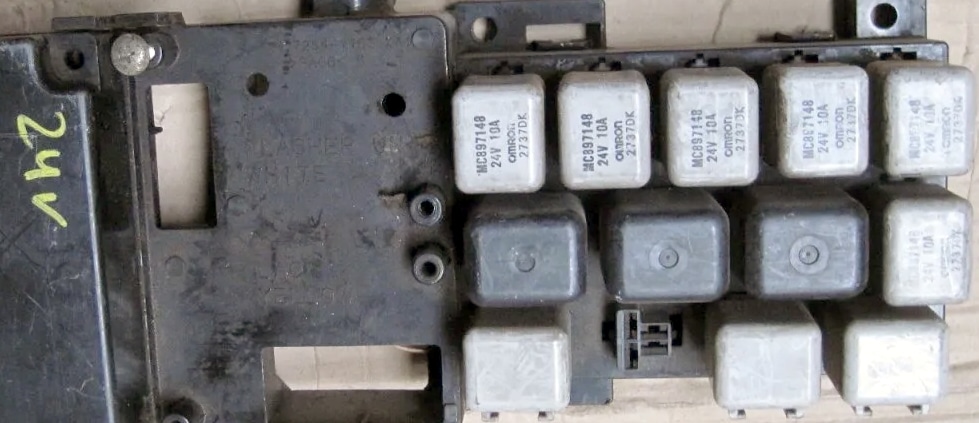

Zdjęcie
Przeznaczenie przekaźnika
- przekaźnik napędu lusterek (składanie)
- przekaźnik napędu lusterka (pozycja robocza)
- przekaźnik centralnego zamka (blokowanie)
- przekaźnik centralnego zamka (odblokowanie)
- Jednostka MU-TIC lub MULAC
- przekaźnik przerywacza kierunkowskazów (i przekaźnik kierunkowskazów – modyfikacje)
- przekaźnik sygnału stołowego (modele z hamulcem wydechowym)
- przekaźnik termostatu (FE, FF, FG)
- przekaźnik wielkości
- przekaźnik świateł drogowych
- przekaźnik świateł mijania
- przekaźnik wentylatora nagrzewnicy
- przekaźnik brzęczyka przystawki odbioru mocy
- przekaźnik wycieraczek niskiej prędkości
- przekaźnik hamulca postojowego
- przekaźnik wycieraczek dużej prędkości
- przekaźnik hamulca górskiego (ABS/ASR)
- przekaźnik hamulca górskiego (ABS)
- przekaźnik układu intensywnego rozgrzewania silnika (FB, FD)
- przekaźnik wskaźnika niskiego poziomu oleju silnikowego
- Blok LAC
- przekaźnik sprężarki (FF)
- przekaźnik sprężarki (FF)
- główny przekaźnik zawieszenia pneumatycznego
- sterownik zwalniacza
- przekaźnik zmiany biegów skrzynki rozdzielczej (FG38)
- czujnik świateł hamowania (NIESTANDARDOWY)
- przekaźnik chłodnicy płynu automatycznej skrzyni biegów (FE)
- przekaźnik chłodnicy płynu automatycznej skrzyni biegów (FB)
- Przekaźnik klaksonu EZGO
- przekaźnik odcinający paliwo
- Przekaźnik włączający tryb 4WD
- Jednostka sterująca PPS (FE, FF); jednostka sterująca napędem lusterek
- sterownik zamka kluczykowego (modele z automatyczną skrzynią biegów)
- jednostka sterująca skrzynki rozdzielczej (FG38)
- jednostka sterująca blokadą mechanizmu różnicowego (FG38)
- , 38, 39 – przekaźnik sprzęgła odbioru mocy. 40 – jednostka sterująca automatycznej skrzyni biegów.
Zablokuj w pobliżu akumulatora

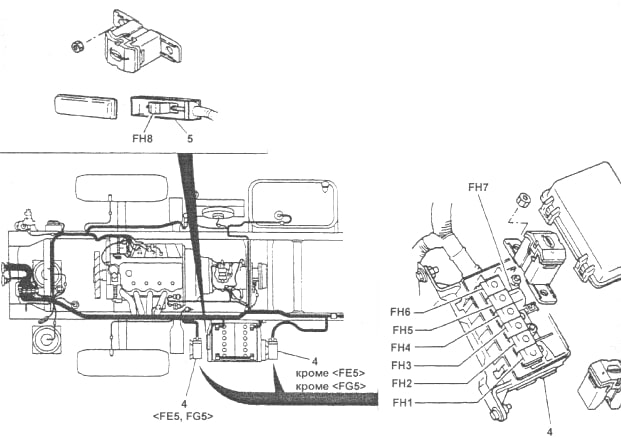

Dodatkowa skrzynka bezpieczników i przekaźników znajduje się na zewnątrz pojazdu obok akumulatora.

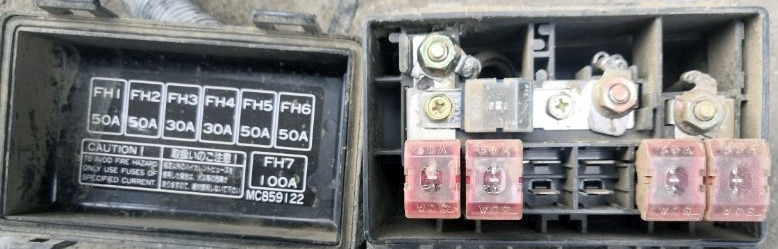

Zdjęcie poglądowe
Przeznaczenie
| FH1 | Bezpieczniki 50A F1…4 |
| FH2 | Bezpieczniki 50A F5…12 |
| FH3 | 30A ABS |
| FH4 | 30A ABS |
| FH5 | 50A Wyjście „B” stacyjki |
| FH6 | Bezpieczniki F31 … 34 |
| FH7 | Generator 100A |
| FH8 | 80A Drugi generator 50A Zwalniacz |
