Mitsubishi Canter 8 generacji oficjalnie wszedł do sprzedaży w 2012 roku i obejmuje gamę średnich samochodów ciężarowych z różnymi stylami nadwozia. Lata produkcji: 2013, 2014, 2015, 2016, 2017, 2018, 2019. W 2020 roku model został zmodernizowany i nadal jest produkowany. W tej publikacji przyjrzymy się bliżej opisowi bezpieczników i przekaźników Mitsubishi Canter 8 generacji wraz ze schematami skrzynek i ich lokalizacją. Pokażemy bezpiecznik odpowiadający za zapalniczkę.
Ze względu na ogromną różnorodność modyfikacji produkowanych przez Mitsubishi Fuso Canter 8, nie ma jednego ogólnego opisu bezpieczników i przekaźników. Mogą występować różnice w przedstawionych schematach i wydajności. Sprawdź oznaczenia na swoich diagramach.
Skrzynka bezpieczników przedziału pasażerskiego
Skrzynka bezpieczników i przekaźników znajduje się w dolnym panelu przed siedzeniem pasażera. Aby uzyskać dostęp, zdejmij pokrywę ochronną.

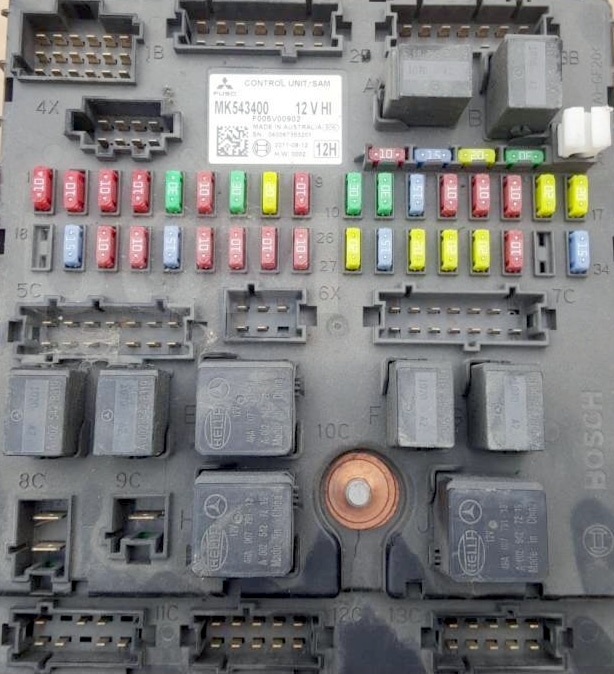

Zdjęcie poglądowe

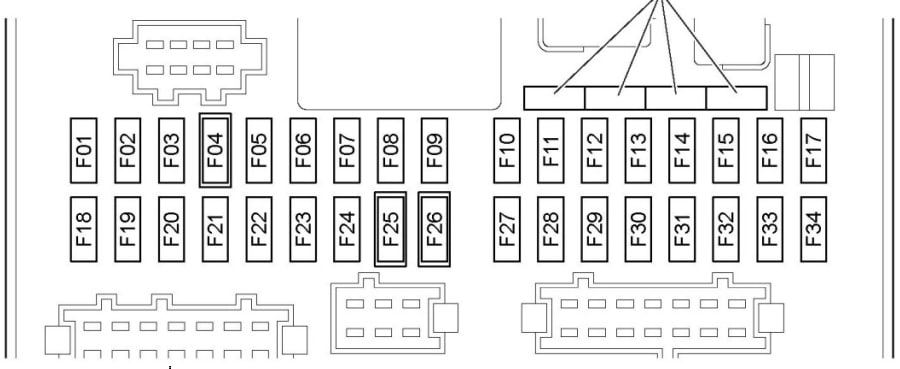

Schemat
Przeznaczenie
| F01 | Rozrusznik 10A |
| F02 | Rezerwa 10A |
| F03 | Sterownik poduszki powietrznej SRS 10A |
| F04 | Zasilacz pomocniczy 10 A (IGN) |
| F05 | 30A Elektryczny podnośnik do szyb (sterownik) |
| F06 | 10A Światło tylne przyczepy LH |
| F07 | 30A Elektryczny podnośnik szyb (asystent kierowcy) |
| F08 | 20A Reflektor przyczepy (tylne światła przeciwmgielne, światła cofania ) |
| F09 | 10A Tablica przyrządów, przełącznik zespolony, złącze diagnostyczne |
| F10 | 30A ISS (ECU) |
| F11 | Wentylator klimatyzatora 30A |
| F12 | 15A System audio, kopułka wewnętrzna |
| F13 | Wyłącznik zapłonu 10 A, ISS (ECU) |
| F14 | Sygnał 10A |
| F15 | 10A System audio |
| F 16 | Zapalniczka 20A |
| F17 | 20A Podgrzewacz paliwa |
| F18 | Sterownik ABS 10A |
| F19 | Sterownik silnika 15A |
| F20 | 10A ECU (IGN, ISS) |
| F21 | Rezerwa 10A |
| F22 | 15A Tablica przyrządów, klimatyzator , przekaźnik klimatyzatora tylnego |
| F23 | 10A Światło tylne, przyczepa prawa |
| F24 | Sterownik 10A DUONIC |
| F25 | Zasilacz pomocniczy 10 A (ACC) |
| F26 | Zasilacz pomocniczy 10 A (BAT) |
| F27 | 20A Lampka sygnalizacyjna zatrzymania przyczepy |
| F28 | Sterownik silnika 15A |
| F29 | 20A SCR |
| F30 | 20A SCR |
| F31 | Sterownik silnika 20A |
| F32 | Sprężarka klimatyzacji 10A |
| F33 | rezerwa |
| F34 | 15A Pompa paliwa |
| F35 | rezerwa |
| F36 | Sterownik 20A DUONIC |
| F37 | 10A Wentylator dmuchawy tylnej |
| F38 | Tylny wentylator skraplacza 15A |
| F39 | rezerwa |
| F40 | 20A Wentylator skraplacza |
| F41 | 30A Jednostka hydrauliczna |
| F42 | Alternator 10A (tylko pojazdy z korektorem akumulatora ) |
| F43 | rezerwa |
Za zapalniczkę odpowiada bezpiecznik nr F16 na 20A.
Pudełko obok akumulatora
Dodatkowa jednostka montowana jest na zewnątrz samochodu, obok akumulatora.

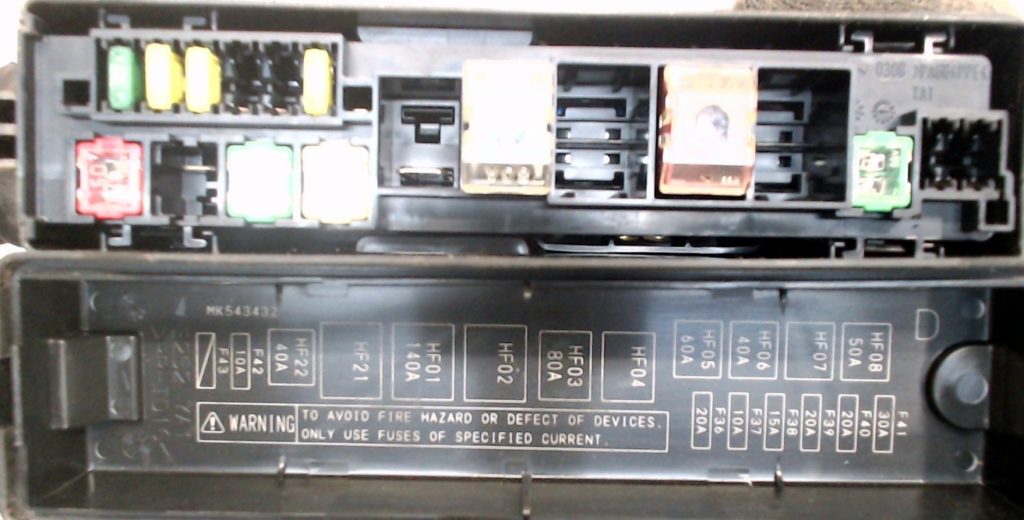

Zdjęcie

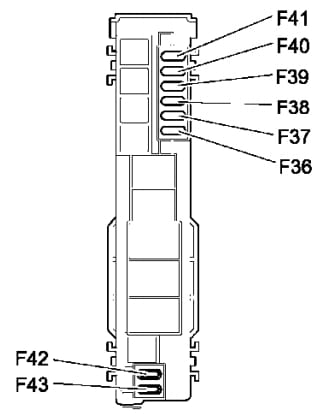

Schemat
Opis bezpiecznika można znaleźć w tabeli powyżej.
Opis
- HF01 – 140A SAM
- HF02 – Rezerwa
- HF03 – 80A SAM
- HF04 – Rezerwa
- HF05 – 60A Podświetlenie ECU
- HF06 – 40A Przekaźnik zapłonu
- HF07 – Rezerwa
- HF08 – 50A Jednostka hydrauliczna
- HF21 – Rezerwa
- HF22 – 40A SAM
Zamknij szczelnie pokrywę, aby woda nie dostała się do środka!
