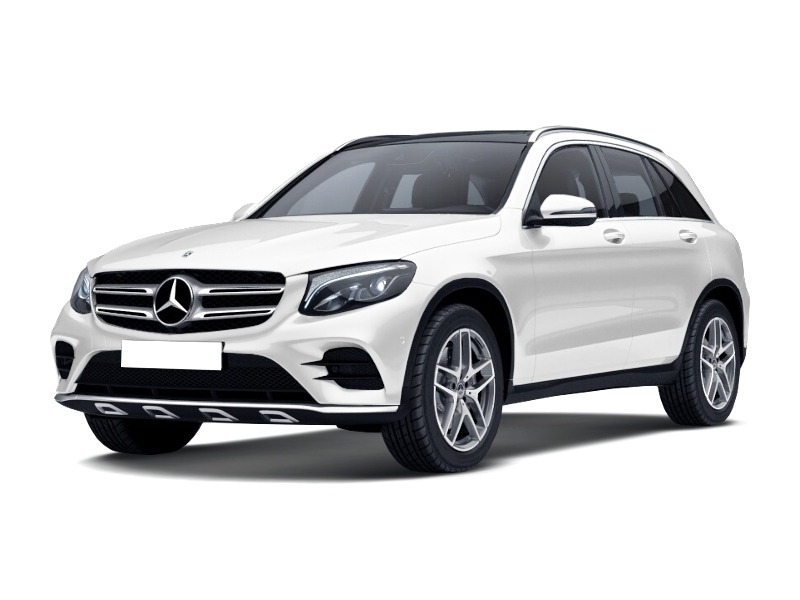

Crossover Mercedes GLC X253 klasy GLC, który był produkowany w latach 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 z różnymi opcjami silnikowymi (250 4MATIC, 220d 4MATIC, 250d 4MATIC, GLC 300 itp.). W tym czasie model został odnowiony. W tej publikacji znajdziesz opis bezpieczników i przekaźników Mercedes x253 wraz ze schematami skrzynkowymi, zdjęciami wykonania oraz ich lokalizacją. Wybierz bezpiecznik zapalniczki.
Wykonanie skrzyń i przeznaczenie znajdujących się w nich elementów może różnić się od prezentowanych i zależeć od roku produkcji oraz poziomu wyposażenia Twojego samochodu.
Contents
Przedział pasażerski
Pudełko w panelu
W kabinie skrzynka bezpieczników i przekaźników znajduje się po lewej stronie deski rozdzielczej (od strony rodzica) za osłoną ochronną.
Schemat
Opis
| 200 | 40A Przednia jednostka sterująca SAM |
| 201 | 50A Przednia jednostka sterująca SAM |
| 202 | Syrena alarmowa 40A |
| 203 | 20A Dotyczy pojazdów ze skrzynią biegów 716: Elektryczna jednostka sterująca blokadą kolumny kierownicy |
| 204 | Złącze diagnostyczne 5A |
| 205 | 7,5A Elektroniczna jednostka sterująca stacyjki |
| 206 | 5A Zegar analogowy |
| 207 | 15A Jednostka sterująca ogrzewaniem, wentylacją i klimatyzacją |
| 208 | Zestaw wskaźników 7,5A |
| 209 | 5A Panel sterowania klimatyzacją |
| Górna skrzynka sterownicza panelu sterowania | |
| 210 | 10A Sygnały z modułu sterującego modułu elektronicznego kolumny kierownicy |
| 211 | rezerwa |
| 212 | rezerwa |
| 213 | 5A Sygnały ze sterownika ESP |
| 214 | rezerwa |
| 215 | rezerwa |
| 216 | Oświetlenie schowka na rękawiczki 7,5 A |
| 217 | 5A Japonia: Jednostka sterująca transmisją danych dotyczących opłat DSRC |
| 218 | 7,5A Jednostka sterująca dodatkowego układu przytrzymującego |
| 219 | Jednostka sterująca systemu wykrywania masy 5A |
| 220 | rezerwa |
| Przekaźnik | |
| F | Zacisk przekaźnika 15R |
Skrzynka bezpieczników zasilania
U stóp pasażera z przodu można zamontować skrzynkę bezpieczników dużej mocy.
Schemat
Przeznaczenie
- Skrzynka bezpieczników zasilania komory silnika
- 150A Hybrid: Dodatkowy przekaźnik akumulatora dla funkcji ECO Start-Stop
- 40A regulator wentylatora
- rezerwa
- 150A Pojazdy z silnikiem wysokoprężnym: Dodatkowa nagrzewnica elektryczna
- 80A Skrzynka bezpieczników prawego słupka A
- 150A Tylny moduł bezpiecznika i przekaźnika
- rezerwa
- rezerwa
- 60A Obowiązuje dla pojazdów ze skrzynią biegów 725: W pełni zintegrowana jednostka sterująca skrzynią biegów 100A Hybryda ze skrzynią biegów 724: W pełni zintegrowana jednostka sterująca skrzynią biegów
- rezerwa
- 40A Tylny moduł bezpiecznika i przekaźnika
- Skrzynka bezpieczników 50A prawego słupka A
- F32/4k2 – Przekaźnik przerywający prąd zamknięty
Lokalizacja dodatkowych elementów
- F96 – Bezpieczniki zacisku 30 dodatkowego akumulatora
- F96/1 – Bezpieczniki zacisku 87 przepustnicy w układzie wydechowym
Skrzynka pod panelem
Pod deską rozdzielczą po stronie pasażera, na stojaku za osłoną ochronną, znajduje się kolejna skrzynka bezpieczników.
Zdjęcie poglądowe
Schemat
Oznaczenie
| 301 | 5A Hybrydowy: Bezpiecznik zapłonu (F63) poprzez urządzenie odcinające wysokie napięcie |
| 302 | 30A Sterownik przednich prawych drzwi |
| 303 | 30A Sterownik tylnych lewych drzwi |
| 304 | 20A Obowiązuje dla pojazdów ze skrzynią biegów 722: Moduł serwonapędu dla automatycznej skrzyni biegów dla systemu DIRECT SELECT |
| 305 | 30A Jednostka sterująca siedzenia kierowcy |
| Jednostka sterująca ogrzewaniem siedzenia kierowcy (do 31.05.2015) | |
| Jednostka sterująca ogrzewaniem przednich siedzeń (od 01.06.2015) | |
| 306 | 30A Jednostka sterująca przedniego siedzenia pasażera |
| Jednostka sterująca ogrzewaniem przedniego siedzenia pasażera (do 31.05.2015) | |
| Jednostka sterująca ogrzewaniem przednich siedzeń (od 01.06.2015) | |
| 307 | rezerwa |
| 308 | 30A USA: Elektryczne złącze wtykowe dla funkcji Elektric-Brake-Control |
| 309 | 10A Jednostka sterująca systemem połączeń alarmowych |
| Jednostka sterująca HERMES 5A | |
| Moduł komunikacji usług telekomunikacyjnych | |
| 310 | rezerwa |
| 311 | 10A Sterownik elektroniczny dodatkowego wentylatora tylnego |
| 312 | Sufitowy panel sterowania 10A |
| 313 | 10A Hybrydowy: Jednostka sterująca przetwornicą napięcia DC |
| 314 | rezerwa |
| 315 | 5A Jednostka sterująca skrzynią biegów |
| W pojazdach z silnikiem Diesla: Jednostka sterująca CDI | |
| W pojazdach z silnikiem benzynowym: sterownik ME | |
| 316 | 7,5A Jednostka sterująca dodatkowego układu przytrzymującego |
| 317 | 30A Moduł sterujący panoramicznym dachem przesuwnym (panoramiczny dach przesuwny) |
| Moduł sterujący przesuwanego dachu (dach przesuwany) | |
| 318 | 20A Jednostka sterująca nagrzewnicy dodatkowej |
| 319 | 5A Hybrydowy: System nagrzewnicy elektrycznej wysokiego napięcia |
| 320 | 15A KONTROLA NADWOZIA POWIETRZNEGO |
| 321 | 5A Japonia: Jednostka sterująca komunikacją płatną DSRC |
| 322 | Jednostka główna 20A |
| 323 | 5A Jednostka sterująca wspomaganiem parkowania |
| MF1/1 | Wyświetlacz audio/COMAND 7,5 A |
| Silnik wentylatora audio (COMAND APS) | |
| MF1/2 | Wielofunkcyjna kamera monofoniczna 7,5 A |
| Wielofunkcyjna kamera stereo | |
| MF1/3 | Czujnik deszczu i światła 7,5A z dodatkowymi funkcjami |
| Sufitowy panel sterowania | |
| MF1/4 | 7,5A Jednostka sterująca siedzenia kierowcy |
| Jednostka sterująca ogrzewaniem siedzenia kierowcy (do 31.05.2015) | |
| Jednostka sterująca ogrzewaniem przednich siedzeń (od 01.06.2015) | |
| MF1/5 | 7,5 A Jednostka sterująca przedniego siedzenia pasażera |
| Jednostka sterująca ogrzewaniem przedniego siedzenia pasażera (do 31.05.2015) | |
| Jednostka sterująca ogrzewaniem przednich siedzeń (od 01.06.2015) | |
| MF1/6 | 7,5A Sygnały z modułu sterującego modułu elektronicznego kolumny kierownicy |
| MF2/1 | 5A Odwracalny napinacz przedniego lewego pasa bezpieczeństwa |
| MF2/2 | 5A Panel sterowania audio/COMAND |
| Panel dotykowy (radio Audio 20 lub COMAND APS) | |
| MF2/3 | 5A Odwracalny napinacz przedniego prawego pasa bezpieczeństwa |
| MF2/4 | Wyświetlacz Head-up 5A |
| MF2/5 | 5A Moduł przyłączeniowy mediów |
| MF2/6 | 5A Hybrydowy: Elektryczna sprężarka klimatyzacji |
| MF3/1 | 5A Przedni terminal SAM, przewód odczytu 30 g |
| MF3/2 | 5A Jednostka sterująca radarem |
| MF3/3 | rezerwa |
| MF3/4 | 5A Blok przycisków na desce rozdzielczej po stronie kierowcy |
| MF3/5 | 5A Tylny panel sterowania klimatyzacją |
| MF3/6 | 5A Jednostka sterująca monitorująca ciśnienie w oponach |
Komora silnika
Skrzynka bezpieczników i przekaźników
W komorze silnika pod maską po lewej stronie znajduje się główna skrzynka bezpieczników i przekaźników.
Schemat
Opis
| 100 | 40A Hybryda: Pompa próżniowa |
| 101 | 15A Zacisk zakończenia kabla 87/2 |
| 102 | 20A Zacisk zakończenia kabla 87/1 |
| 103 | 15A Zacisk zakończenia kabla 87/4 |
| 104 | 15A Zacisk zakończenia kabla 87/3 |
| 105 | 15A Dotyczy pojazdów z przekładnią redukcyjną 722.9 (z wyjątkiem 722.930): Jednostka sterująca pompy olejowej pomocniczej skrzyni biegów |
| 106 | rezerwa |
| 107 | 60A Dotyczy silnika 274.9: Elektryczna pompa płynu chłodzącego |
| 108 | Reflektory statyczne LED 20A: |
| Reflektor przedni prawy | |
| Reflektory LED o wysokiej wydajności lub dynamiczne reflektory LED: | |
| Reflektor przedni lewy | |
| Reflektor przedni prawy | |
| 109 | Silnik wycieraczek 30A |
| 110 | Reflektory statyczne LED 20A: |
| Reflektor przedni lewy | |
| Reflektory LED o wysokiej wydajności lub dynamiczne reflektory LED: | |
| Reflektor przedni lewy | |
| Reflektor przedni prawy | |
| 111 | Rozrusznik 30A |
| 112 | 15A Hybrydowy: Czujnik położenia pedału przyspieszenia |
| 113 | rezerwa |
| 114 | Sprężarka 40A AIR BODY STERUJĄCA |
| 115 | 15A Róg lewy i róg prawy |
| 116 | rezerwa |
| 117 | rezerwa |
| 118 | 5A Hybrydowy: Sygnały ze sterownika ESP |
| 119 | 15A Zacisk zakończenia kabla 87 C2 |
| 120 | 5A Zacisk zakończenia kabla 87 C1 |
| 121 | 5A Sygnały ze sterownika ESP |
| 122 | Przekaźnik CPC 5A |
| 123 | rezerwa |
| 124 | rezerwa |
| 125 | 5A Przednia jednostka sterująca SAM |
| 126 | 5A Jednostka sterująca skrzynią biegów |
| W pojazdach z silnikiem Diesla: Jednostka sterująca CDI | |
| W pojazdach z silnikiem benzynowym: sterownik ME | |
| 127 | 5A Hybrydowy: Ogranicznik spadku napięcia |
| 128 | 5A Włącznik przedniego lewego reflektora i światła zewnętrznego |
| 129 | 30A Przekaźnik zacisku 50 rozrusznika |
| 129A | 30A Hybrydowy: Przekaźnik zacisku 50 rozrusznika |
| Przekaźnik | |
| G | Przekaźnik zacisku 15, komora silnika |
| H | Przekaźnik zacisku 50 rozrusznika |
| I | Hybrydowy: Przekaźnik pompy próżniowej (+) |
| J | Przekaźnik CPC |
| K | Obowiązuje dla pojazdów ze skrzynią biegów 722.9 (z wyjątkiem 722.930): Przekaźnik pompy olejowej |
| L | Przekaźnik klaksonu |
| M | Przekaźnik ogrzewania wycieraczek |
| N | Zacisk przekaźnika 87M |
| O | Przekaźnik zacisku 15 rozrusznika |
| P | Obowiązuje dla silnika 274.9: Przekaźnik pompy płynu chłodzącego |
| Q | Hybrydowy: Przekaźnik pompy próżniowej (-) |
| R | Przekaźnik KONTROLI NADWOZIA POWIETRZNEGO |
Skrzynka bezpieczników zasilania
Zdjęcie poglądowe
Typ 1
Schemat
Typ 2
Schemat
Opis
| 1 | rezerwa |
| 2 | 100A W pojazdach z silnikiem wysokoprężnym: Moduł stopnia wyjściowego świecy żarowej |
| 3 | 60A Bezpiecznik silnika i moduł przekaźnika |
| 4 | Złącze akumulatora pojazdu |
| 5 | 150A Bezpiecznik silnika i moduł przekaźnika |
| 6 | 125A Moduł bezpieczników i przekaźników, lewy |
| 7 | Silnik wentylatora 80A |
| 8 | 125A Jednostka sterująca elektrycznego wspomagania układu kierowniczego |
| 9 | Silnik wentylatora 150A (1000W) |
| 10 | Skrzynka bezpieczników 200 A w kabinie pasażerskiej |
| 11 | rezerwa |
| 12 | Hybrydowy: Jednostka sterująca elektroniką mocy |
| USA: Jednostka sterująca nagrzewnicy katalizatora | |
| 13 | Generator 400A |
| C1 | Hybrydowy: przekaźnik wyłączający |
| C2 | Hybrydowy: Terminal 31 |
| C3/1 | 40A Sygnały ze sterownika ESP |
| C3/2 | 60A Sygnały ze sterownika ESP |
| F32/3k1 | Przekaźnik izolujący |
Bagażnik
Kolejna skrzynka bezpieczników i przekaźników znajduje się w bagażniku pod pokrywą ochronną.
Typ 1
Schemat
Typ 2
Schemat
Przeznaczenie
| 400 | Jednostka sterująca AdBlue® 25A |
| 401 | Jednostka sterująca AdBlue® 15A |
| 402 | Jednostka sterująca AdBlue® 20A |
| 403 | 30A Przed 30.11.2015: Przełącznik częściowo elektrycznej regulacji fotela, przedni fotel pasażera |
| 25A Od 12.01.2015: Przełącznik częściowo elektrycznej regulacji fotela, przedni fotel pasażera | |
| 404 | 30A Przed 30.11.2015 r.: Przełącznik częściowo elektrycznej regulacji fotela kierowcy |
| 25A Od 12.01.2015: Przełącznik częściowo elektrycznej regulacji fotela kierowcy | |
| 405 | rezerwa |
| 406 | 30A Sterownik przednich lewych drzwi |
| 407 | rezerwa |
| 408 | 30A Sterownik tylnych prawych drzwi |
| 409 | rezerwa |
| 410 | 15A Odbiornik zdalnego sterowania radiowego nagrzewnicy |
| Przełącznik antenowy telefonu i ogrzewania postojowego | |
| 411 | 30A Odwracalny napinacz przedniego lewego pasa bezpieczeństwa |
| 412 | Hybrydowy 7,5 A: Jednostka sterująca systemu zarządzania akumulatorem |
| 413 | 5A Jednostka sterująca siłownika pokrywy bagażnika |
| 414 | 5A Moduł tunera (tuner TV, radio cyfrowe (DAB)) lub radio satelitarne SIRIUS) |
| 415 | 5A Jednostka sterująca osłoną kamery |
| Generator aromatu powietrza | |
| 416 | Wzmacniacz antenowy 7,5 A / kompensator telefonu komórkowego |
| Tablica kontaktowa telefonu komórkowego | |
| 417 | Jednostka sterująca kamerą 5A 360° |
| Tylna kamera | |
| 418 | 5A Sterownik ogrzewania siedzeń, tył |
| Jednostka sterująca systemu AIRSCARF | |
| 419 | 5A Jednostka sterująca regulacją podparcia lędźwi dla przedniego siedzenia pasażera |
| 420 | 5A Jednostka sterująca regulacją odcinka lędźwiowego fotela kierowcy |
| 421 | rezerwa |
| 422 | rezerwa |
| 423 | 5A Jednostka sterująca wzmacniaczem głośnikowym |
| 424 | 15A KONTROLA NADWOZIA POWIETRZNEGO Plus |
| Obowiązuje dla pojazdów z silnikiem 276: Jednostka sterująca dźwiękiem silnika | |
| 425 | rezerwa |
| 426 | rezerwa |
| 427 | rezerwa |
| 428 | rezerwa |
| 429 | rezerwa |
| 430 | rezerwa |
| 431 | 25A Wielofunkcyjna jednostka sterująca do pojazdów specjalnych |
| 432 | 25A Wielofunkcyjna jednostka sterująca do pojazdów specjalnych |
| 433 | 20A Jednostka sterująca rozpoznawaniem przyczepy |
| 434 | 30A Jednostka sterująca rozpoznawaniem przyczepy |
| 435 | 25A Jednostka sterująca rozpoznawaniem przyczepy |
| 436 | 15A Jednostka sterująca rozpoznawaniem przyczepy |
| 437 | 25A Jednostka sterująca rozpoznawaniem przyczepy |
| 438 | Jednostka sterująca przetwornicą AC/DC 30A |
| 439 | rezerwa |
| 440 | 30A Sterownik ogrzewania siedzenia, tył |
| Jednostka sterująca systemu AIRSCARF | |
| 441 | Jednostka sterująca systemu AIRSCARF 30A |
| 442 | 25A Jednostka sterująca pompą paliwa |
| 443 | 30A Odwracalny napinacz przedniego prawego pasa bezpieczeństwa |
| 444 | 15A Tablet z przyłączem elektrycznym |
| 445 | Gniazdo 15A w bagażniku |
| 446 | Zapalniczka 15A z oświetleniem przedniej popielniczki (gniazdo w salonie) |
| 447 | 15A Gniazdo 12V w konsoli środkowej, z tyłu, po prawej stronie |
| 448 | 10A Dotyczy pojazdów ze skrzynią biegów 722, 725: Kondensator blokady postojowej |
| 449 | Obowiązuje dla pojazdów z silnikiem 626: Wkład filtra paliwa ze zintegrowanym ogrzewaniem |
| Hybrydowy: generator dźwięku | |
| 450 | 5A Tylna jednostka sterująca SAM |
| 451 | 5A Jednostka sterująca pompą paliwa |
| Jednostka sterująca AdBlue® | |
| 452 | 5A Zintegrowany czujnik radarowy tylnego zderzaka, zewnętrzny, prawy |
| Zintegrowany czujnik radarowy tylny zderzak na zewnątrz, po lewej stronie | |
| Czujnik radarowy w tylnym zderzaku pośrodku | |
| Czujnik radarowy w tylnym zderzaku po prawej stronie na zewnątrz | |
| Czujnik radarowy w tylnym zderzaku po lewej stronie na zewnątrz | |
| 453 | 5A Czujnik radarowy w przednim zderzaku, po lewej stronie |
| Czujnik radarowy w przednim zderzaku, prawy | |
| Moduł sterujący COLLISION PREVENTION ASSIST | |
| 454 | 7,5A Dotyczy pojazdów ze skrzynią biegów 722: Jednostka sterująca całkowicie zintegrowanego układu sterowania automatyczną skrzynią biegów |
| Jednostka sterująca AdBlue® 5A | |
| 455 | Jednostka sterująca przetwornicą AC/DC 5A |
| 456 | 5A Czujnik radarowy dalekiego pola z przodu |
| Elektryczny moduł sterujący DISTRONIC | |
| 457 | Hybryda 5A: |
| Jednostka sterująca przetwornicą napięcia stałego | |
| Jednostka sterująca urządzeniami energoelektronicznymi | |
| 458 | 5A Moduł bezkluczykowego otwierania pokrywy bagażnika pod tylnym zderzakiem |
| 459 | Hybryda 5A: ładowarka |
| 460 | 10A Jednostka sterująca KEYLESS-GO |
| 461 | Wzmacniacz antenowy 5A FM 1, AM, CL i KEYLESS-GO |
| 462 | 40A Jednostka sterująca wzmacniaczem głośnikowym |
| 463 | 30 A Ogrzewana tylna szyba (R1) poprzez kondensator przeciwzakłóceniowy tylnej szyby |
| 464 | 40A Jednostka sterująca siłownika pokrywy bagażnika |
| Moduł sterujący siłownika klapy tylnej | |
| 465 | 40A Tylna jednostka sterująca SAM |
| 466 | 40A Tylna jednostka sterująca SAM |
| 467 | 40A Dotyczy pojazdów z silnikiem 626: Wkład filtra paliwa ze zintegrowanym ogrzewaniem |
| Przekaźnik | |
| S | Przekaźnik terminala 15 w salonie |
| T | Przekaźnik podgrzewanej szyby tylnej |
| U | Uchwyt na kubek w drugim rzędzie i przekaźnik gniazda |
| W | Przekaźnik AdBlue® |
| X | Przekaźnik lodówki i gniazd 1. rzędu siedzeń/bagażnika |
| Y | Przekaźnik zapasowy |
| ZR1 | Obowiązuje dla pojazdów z silnikiem 626: Przekaźnik ogrzewania filtra paliwa |
| ZR2 | Przekaźnik zapasowy |
| ZR3 | Przekaźnik zapasowy |
Bezpieczniki 445, 446 i 447 odpowiadają za zapalniczki.
To wszystko. Jeśli musisz dodać materiał, napisz w komentarzach.
