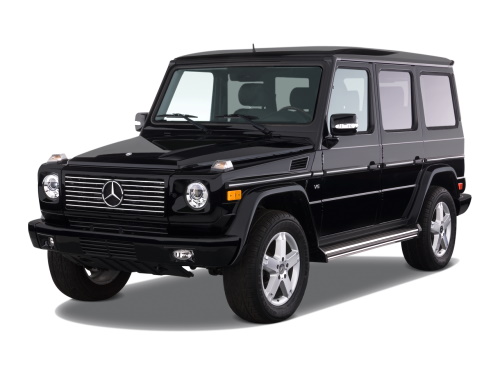

Mercedes W463 G-Class (Gelandewagen) to legendarny SUV Mercedes-Benz, który jest produkowany od 1979 roku do chwili obecnej w kilku generacjach i aktualizacjach. W tym materiale zaprezentujemy opis bezpieczników i przekaźników do Mercedesa Gelendvagen 463 wraz ze schematami skrzynkowymi i lokalizacją dla modelu 2 generacji, który był produkowany w latach 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 (przed zmianą stylizacji) i 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 (zmianą stylizacji). Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Umiejscowienie skrzynek i przeznaczenie znajdujących się w nich elementów może różnić się od przedstawionych i zależeć od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski
Skrzynka bezpieczników w panelu

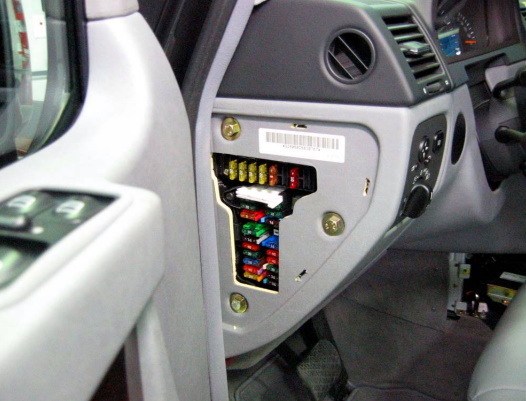

Skrzynka bezpieczników znajduje się w lewym końcu deski rozdzielczej, za osłoną ochronną.
Zdjęcie poglądowe pudełka

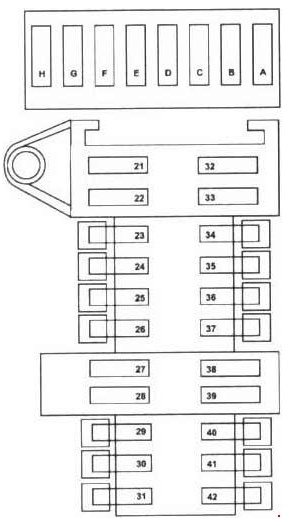

Schemat
Opis
| 21 | 30A Sterownik przednich lewych drzwi |
| 22 | 30A Sterownik przednich prawych drzwi |
| 23 | 5A Tylna lampa oświetlenia lokalnego |
| 24 | 20A Szczotkowy odladzacz |
| 25 | 10A Podgrzewany fotel kierowcy |
| 26 | Przetwornica napięcia 7,5A |
| 27 | 30A Jednostka sterująca regulacją mocy fotela kierowcy |
| 28 | Złącze akcesoriów 30A |
| 29 | Zapasowy |
| 30 | Klimatyzator 40A |
| 31 | 20A Elektroniczny wyłącznik zapłonu |
| 32 | 30A Sterownik tylnych lewych drzwi |
| 33 | 30A Sterownik tylnych prawych drzwi |
| 34 | System telefonii komórkowej 7,5 A |
| 35 | Dodatkowa grzałka 30A |
| 36 | 15A Zapasowe |
| 37 | 30A Pompa próżniowa (siłownik blokady mechanizmu różnicowego) |
| 38 | Elektryczny fotel pasażera 40A |
| 39 | 7,5A Jednostka sterująca skrzynki rozdzielczej |
| 40 | Zapasowy |
| 41 | Klimatyzator 7,5A |
| 42 | 15A Tablica przyrządów |
| A | 15A Nieużywany |
| B | 10A Wyjście 87 Jednostka sterująca ABS |
| C | Zapasowy |
| D | 5A Przełącznik akcesoriów, włącznik świateł hamowania |
| mi | Zapasowy |
| F | 20A Ogrzewanie tylnych siedzeń |
| G | 20A Wentylator skraplacza |
| H | 30A Wentylator skraplacza |
Skrzynka bezpieczników i przekaźników pod deską rozdzielczą

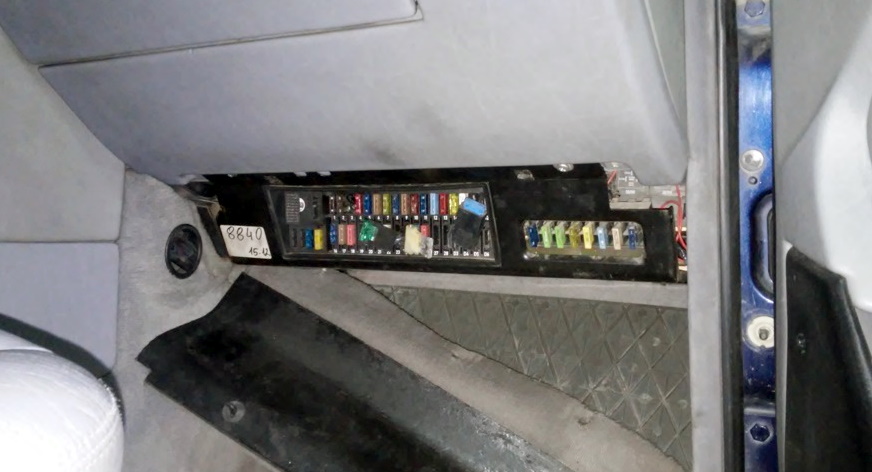

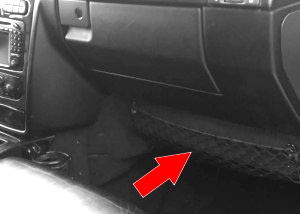

Po stronie pasażera, w dolnej części tablicy rozdzielczej, znajduje się główna skrzynka bezpieczników i przekaźników.
Aby uzyskać dostęp, zdejmij pokrywę ochronną.

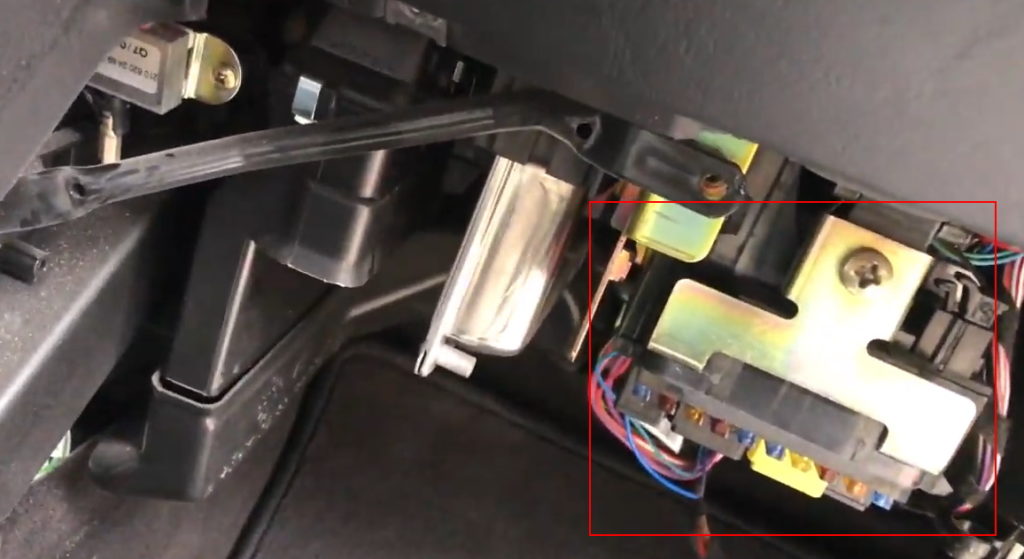

Typ 1
W tym typie skrzynka bezpieczników i przekaźników jest instalowana do góry nogami.

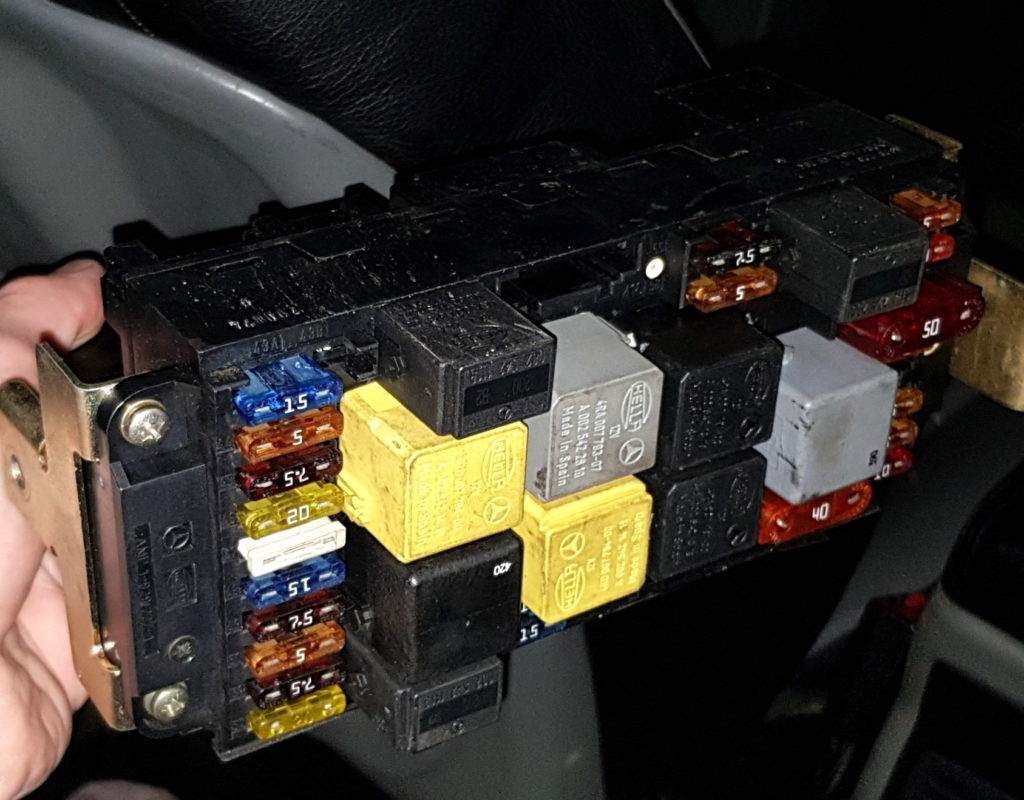

Zdjęcie poglądowe

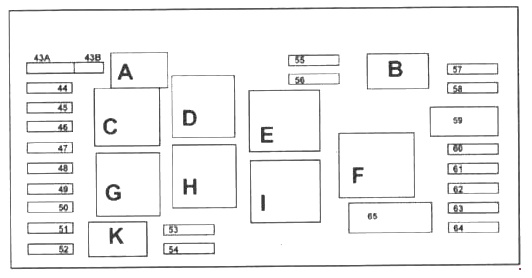

Schemat
Przeznaczenie
| 43a | 15A Róg |
| 43b | 15A Róg |
| 44 | 5A Telefonia komórkowa |
| 45 | 10A Poduszka powietrzna |
| 46 | Wycieraczka 20A |
| 47 | Zapalniczka 15A , Podświetlenie |
| 48 | 15A Cewka zapłonowa |
| 49 | 10A Poduszka powietrzna |
| 50 | 5A Zapasowe |
| 51 | 7,5A Klimatyzacja, sterownik automatycznej skrzyni biegów |
| 52 | Rozrusznik 15A |
| 53 | 15A Wentylator chłodzący |
| 54 | 15A Wentylator nagrzewnicy |
| 55 | 7,5A Jednostka sterująca automatycznej skrzyni biegów |
| 56 | 7,5A Sterownik selektora automatycznej skrzyni biegów |
| 57 | 5A Elektroniczny wyłącznik zapłonu |
| 58 | Skrzynka bezpiecznikowa 40A (8 szt.) |
| 59 | Pompa powrotna ABS 50A |
| 60 | Modulator ABS 40A |
| 61 | 15A Zapasowe |
| 62 | System LDS 5A |
| 63 | 5A Zapasowe |
| 64 | 10A System audio |
| 65 | 40A Pompa powietrza wtórnego |
| I | przekaźnik klaksonu |
| K | obwód przekaźnika 87 |
| L | przekaźnik sterujący wycieraczek (prędkość) |
| M | obwód przekaźnika 15R |
| N | obwód przekaźnika 15 |
| O | przekaźnik pompy powietrza |
| P | obwód przekaźnika 15 |
| Q | przekaźnik włącznika wycieraczek |
| R | obwód przekaźnika 87 |
| S | przekaźnik rozrusznika |
Za zapalniczkę odpowiada bezpiecznik nr 47 przy 15A.
Typ 2

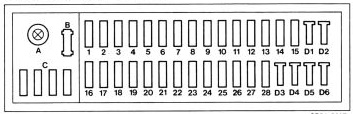

Schemat
Oznaczenie
| 1 | 7,5A Luz lewy |
| 2 | 7,5A Luz prawy |
| 3 | 15A Światła przeciwmgielne tył, przód |
| 4 | 7,5 A, górne, lewe światło |
| 5 | 7,5A Światło drogowe prawe, kierunkowskaz świateł drogowych |
| 6 | 7,5 A Niskie lewe światło |
| 7 | 7,5 A Światło mijania prawe |
| 8 | 15A Środek czyszczący i spryskiwacz przodu, lampa cofania |
| 9 | 20A Oświetlenie pieca, schowka i wnętrza, recyrkulacja |
| 10 | 7,5 A Światła stopu, blokada mechanizmu różnicowego, zestaw wskaźników, ogrzewanie wtryskiwaczy 15 A Tempomat |
| 11 | 15A Kierunkowskazy, sygnał, podgrzewane lusterka |
| 12 | 15A Środek czyszczący i spryskiwacz tyłu |
| 13 | 10A Deska rozdzielcza, gang awaryjny, światła przednie, zegar, radio |
| 14 | 20A Ogrzewanie tylne, oświetlenie tylnej szyby |
| 15 | 15A Zapalniczka , radio, poduszki powietrzne |
| 16 | 15A Centralny zamek |
| 17 | 7,5A Funkcja kick-down |
| 18 | 10A Spryskiwacz reflektorów |
| 19 | Wentylator i klimatyzator 7,5 A |
| 20 | 15A Świeca żarowa dodatkowej nagrzewnicy |
| 21 | 20A Jednostka sterująca nagrzewnicy dodatkowej, wentylator nagrzewnicy dodatkowej |
| 22 | 25A Ogrzewanie siedzenia |
| 23 | 30A Dodatkowy wentylator klimatyzacji |
| 24 | 25A Ogrzewana przednia szyba 25A Przednie prawe i tylne lewe elektryczne szyby |
| 25 | 15A Przełącznik temperatury, czujnik temperatury oleju 25A Elektryczne szyby przednie lewe i prawe tylne |
| 26 | 15A Jednostka sterująca IFZ |
| 27 | 15A Listwa zaciskowa do wyposażenia specjalnego, zacisk 15 |
| 28 | |
| D3 | Oświetlenie wewnętrzne |
| D4 | |
| D5 | światła mijania |
| D6 | |
| A | 15A Odsuwany dach |
| B | 30A Przednia szyba elektryczna |
| C | 30A Tylne okno elektryczne |
| D | 25A Regulacja siedzenia |
| mi | 25A Regulacja siedzenia |
| F | |
| G | |
| H | gniazdo przyczepy |
Za zapalniczkę odpowiada bezpiecznik nr 15 do 15A.
W tym typie przekaźniki znajdują się za tą skrzynką.
Skrzynka bezpieczników i przekaźników w tunelu

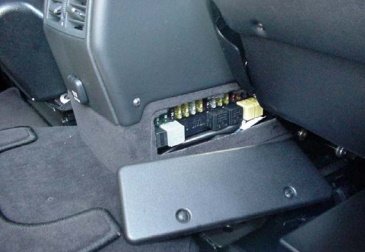

Kolejna skrzynka bezpieczników i przekaźników znajduje się pomiędzy przednimi siedzeniami w tunelu.
Aby uzyskać dostęp należy zdjąć pokrywę skrzynki (3) poprzez przekręcenie zapięcia (2). Samo pudełko będzie wyglądać mniej więcej tak.

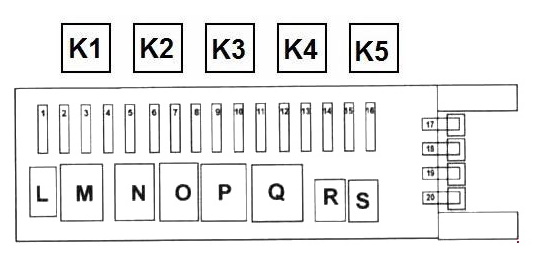

Schemat
Opis
| 1 | 30A Złącze obwodu 15R |
| 2 | 30A Złącze obwodu 15R |
| 3 | Telewizor 5A – odbiornik |
| 4 | 15A Pompa paliwa |
| 5 | 20A zapasowe |
| 6 | 20A zapasowe |
| 7 | 20A zapasowe |
| 8 | Antena 7,5A, syrena antywłamaniowa, czujnik przechyłu |
| 9 | 25A Panel sterowania na górnym suficie |
| 10 | Ogrzewanie tylnej szyby |
| 11 | zapasowy |
| 12 | zapasowy |
| 13 | Wniosek 15 pompa obejściowa |
| 14 | Tylna wycieraczka |
| 15 | Napęd klapy wlewu |
| 16 | System sterowania głosowego |
| 17 | Jednostka wykrywająca podłączenie obwodu elektrycznego przyczepy |
| 18 | Złącze obwodu przyczepy |
| 19 | Wniosek 30 pompa obejściowa |
| 20 | Napęd zamka tylnych drzwi |
| L | Przekaźnik pompy paliwa |
| M | Przekaźnik 2, zacisk 15R |
| N | Rezerwa przekaźnika 2 |
| О | Rezerwa przekaźnika 1 |
| P | Przekaźnik odszraniacza tylnego |
| Q | Przekaźnik 1, zacisk 15R |
| R | Przekaźnik korka wlewu, przełącznik polaryzacji 1 |
| S | Przekaźnik korka wlewu, przełącznik polaryzacji 2 |
| K1 | Przekaźnik blokady mechanizmu różnicowego (K36) |
| K2 | Przekaźnik tłumienia świateł hamowania ESP (K55) |
| K3 | Presostat wysokiego ciśnienia/pompa zwrotna ESP (K60) |
| K4 | Prawy przekaźnik wentylatora pomocniczego (K9/2) |
| K5 | Lewy przekaźnik wentylatora pomocniczego (K9/1) |
Bagażnik

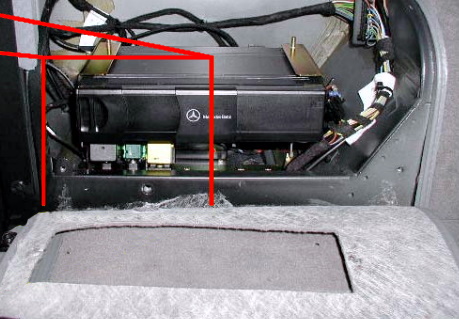

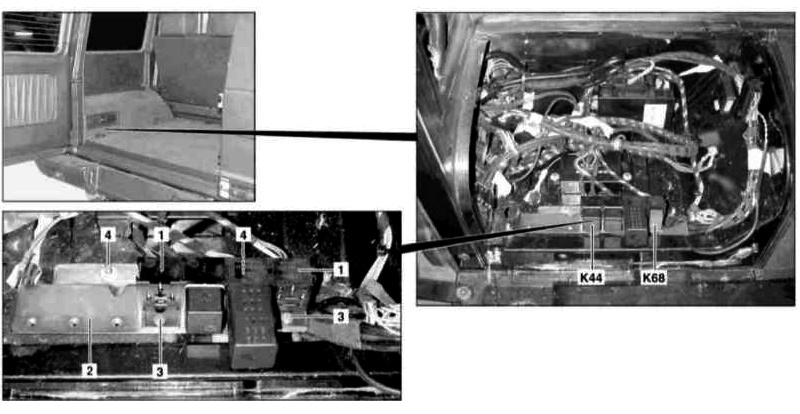

Po lewej stronie w bagażniku znajdują się dodatkowe elementy przekaźników.
Zdjęcie poglądowe
Schemat
Przeznaczenie
- T – Przekaźnik centralnego zamka (CZ)
- U – N36 Czujnik prędkości stopnia wyjściowego skrzyni biegów
- V – K68 Przekaźnik wycieraczki tylnej szyby
- W – K68 Przekaźnik wycieraczki tylnej szyby
W niektórych modelach obok akumulatora instalowana jest również skrzynka bezpieczników dużej mocy, wykonana w postaci bezpieczników.
Potrzebujesz oznaczenia bezpiecznika w języku niemieckim? Sprawdź to .
To wszystko. A jeśli masz coś do dodania – napisz w komentarzach.
