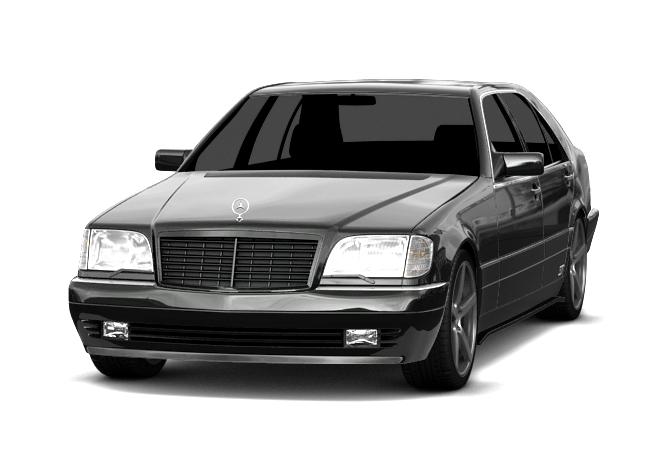

Mercedes W140 to model Klasy S niemieckiej marki Mercedes Benz, który produkowany był w latach 1991, 1992, 1993, 1994, 1995, 1996, 1997 i 1998. W tym czasie przeszedł zmianę stylizacji. W tej publikacji znajdziesz opis bezpieczników i przekaźników Mercedes 140 wraz ze schematami skrzynek i ich lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Wykonanie skrzynek i przeznaczenie znajdujących się w nich elementów może różnić się od przedstawionych i zależeć od roku produkcji oraz poziomu wyposażenia Twojego Mercedesa 140. Sprawdź informacje podane na swoich schematach.

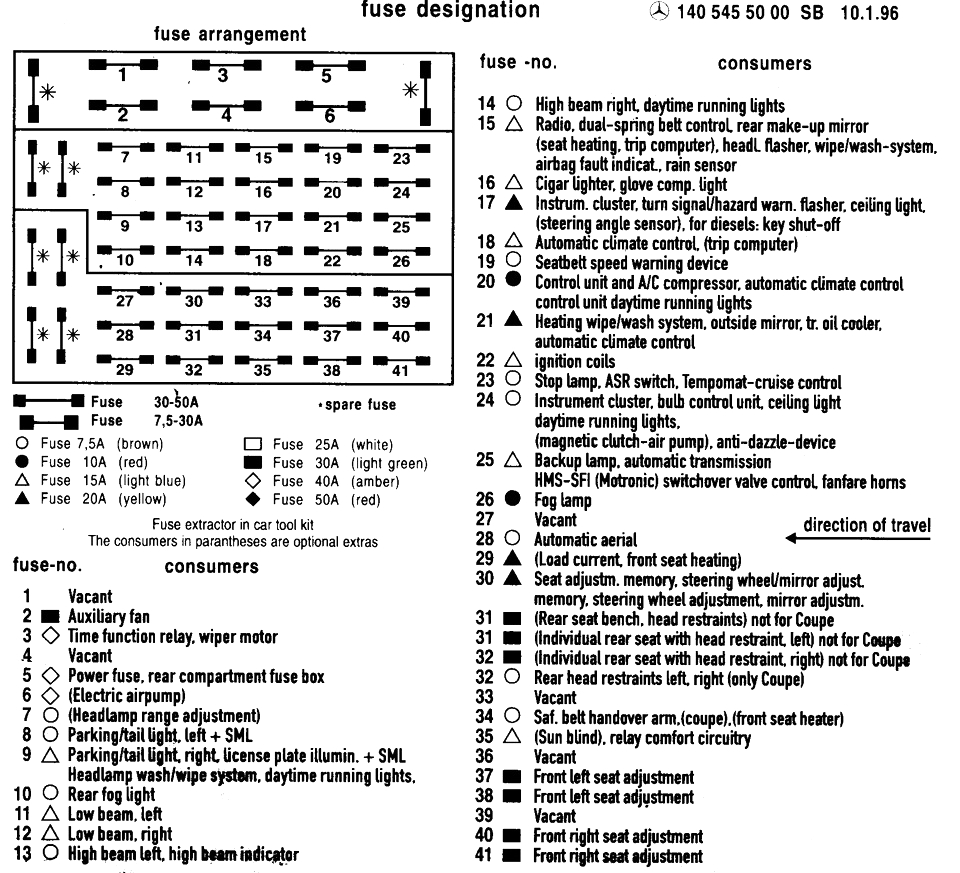

Schemat z okładki pudełka
Komora silnika

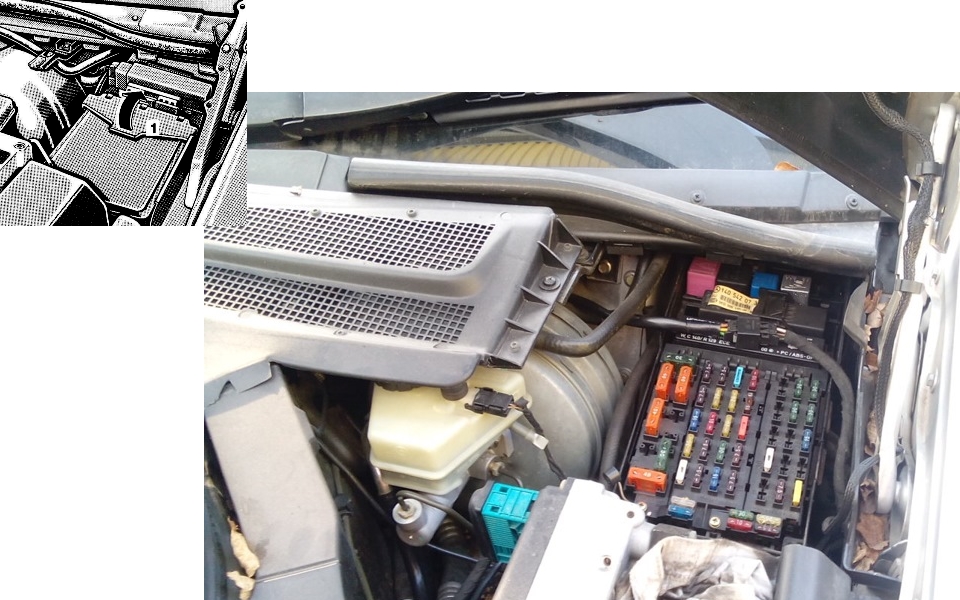

Skrzynka bezpieczników i przekaźników
Główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie obok szafy i jest przykryta pokrywą ochronną.

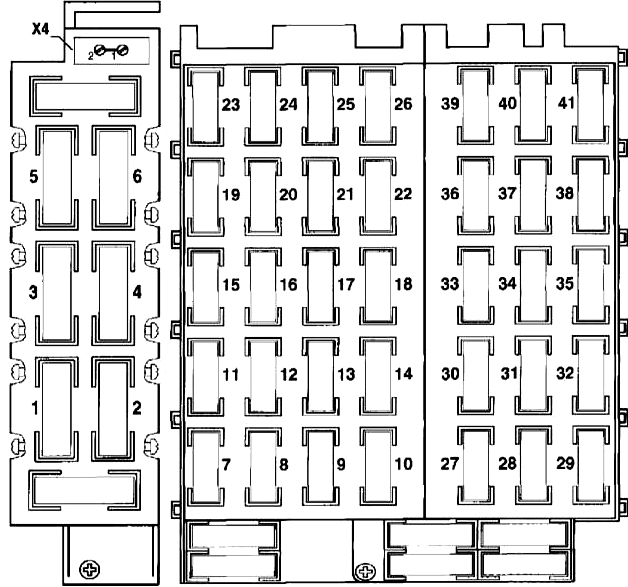

Schemat
Opis
| 1 | Nie połączony |
| 2 | 30A Przekaźnik dodatkowego wentylatora klimatyzacji |
| 3 | Silnik wycieraczek 30A (09/95) |
| 4 | Silnik wycieraczek 40A (08/95) |
| 5 | 40A Bezpiecznik wstępny bloku tylnego montażu (w bagażniku) |
| 6 | 40A Ogrzewana tylna szyba (z wyjątkiem Coupé) – przed 1995 r., od 09/95 pompa powietrza AIR, światło do jazdy dziennej DRL |
| 7 | 10A Przed 1992 r. środki do czyszczenia soczewek reflektorów / od 1993 r. niepodłączone |
| 8 | 7,5A Lewe światło postojowe, Prawe światło tylne, Lewe światło boczne |
| 9 | 7,5/15A Prawe światło postojowe, Prawe światło tylne, Oświetlenie tablicy rejestracyjnej, Środki do czyszczenia soczewek reflektorów, Włącznik świateł zewnętrznych (od 1993), Diodowa matryca wzmocnienia silnika (od 1996), Tablica przyrządów (od 1994), Zapalniczka samochodowa |
| 10 | Tylne światło przeciwmgielne 7,5 A |
| 11 | 7,5A Lewy reflektor świateł mijania |
| 12 | 7,5A Światła mijania, prawy reflektor |
| 13 | 7,5A Lewy reflektor świateł drogowych / lampka ostrzegawcza świateł drogowych |
| 14 | 7,5A Prawy reflektor świateł drogowych/lampka ostrzegawcza świateł drogowych |
| 15 | 15A Lampka ostrzegawcza poduszki powietrznej SRS, przekaźnik wycieraczek, przekaźnik kombinowany, włącznik świateł drogowych, pompa płynu do spryskiwaczy, przełącznik podgrzewanej szyby tylnej, czujnik deszczu (od 09/1995), regulacja pasa bezpieczeństwa, lusterka kosmetyczne |
| 16 | Zapalniczka 10A , oświetlenie rękawic, moduł przekaźnika blokady rozrusznika (od 1994) |
| 17 | 20A Przekaźnik wyłączający zapłon, Odbiornik radiowy (do 08.1995), czujnik kąta kolumny kierownicy, złącze czytnika niezastrzeżonego, złącze diagnostyczne DLC, moduł diagnostyczny (OBD II), zestaw wskaźników, oświetlenie lusterka kosmetycznego, kierunkowskaz , Alarmy wyłączników awaryjnych, oświetlenie wnętrza |
| 18 | 15A A/C, moduł przekaźnika dodatkowego wentylatora |
| 19 | Światło dzienne 7,5 A DRL, świece zapłonowe, moduł przekaźnika czasowego wyłączania kanału wstępnego, moduł podstawowy, lampka ostrzegawcza pasa bezpieczeństwa (od 09/1995) |
| 20 | Moduł sterujący przyciskiem klimatyzacji 10 A, sprężarka klimatyzacji, przełącznik kick-down, zawór sterujący upustem |
| 21 | 20A Dysze spryskiwaczy szyby przedniej, podgrzewane lusterka, chłodnica oleju przekładniowego, sterownik klimatyzacji |
| 22 | 7,5 A do 0,8/1995: Wyłącznik zapłonu/rozruchu, system audio, moduł lampki ostrzegawczej pasa bezpieczeństwa, korekcja pozycji bezpieczeństwa, przekaźnik kombinowany, podgrzewane przednie siedzenia, podgrzewane tylne siedzenia, od 09/1995: niepodłączone |
| 23 | Wtryskiwacze 7,5 A, zestaw wskaźników, wyłącznik termostatu, wyłącznik zapłonu/startu, wyłącznik wstępnego żarzenia/startu, włącznik lampy stopu, górna środkowa lampa stopu |
| 24 | Lusterko automatyczne dzień/noc 7,5 A, jednostka podstawowa, zawór sterujący upustem, zestaw wskaźników, moduł monitorowania lamp zewnętrznych, oświetlenie wewnętrzne, sprzęgło pompy sterującej elektronicznym wtryskiem powietrza (silnik 603), włącznik świateł stop, moduł ostrzegawczy pasów bezpieczeństwa, jazda dzienna DRL światło, moduł sterujący silnika (silniki HFM-SFI) |
| 25 | Przerywacz kierunkowskazów/przekaźnik alarmowy 15 A, moduł przekaźnika wentylatora, wyłącznik otwarty obwodu rozrusznika/światła cofania, światła cofania, elektrozawory zmiany biegów (AT) |
| 26 | 10A Światła przeciwmgielne |
| 27 | Nie połączony |
| 28 | 7,5A Antena automatyczna |
| 29 | 15A Moduł sterujący podgrzewanego przedniego siedzenia |
| 30 | 20A Pamięć pozycji fotela lewego i prawego, pamięć parametrów ergonomicznych kierowcy: Regulacja kolumny kierownicy, Regulacja lusterka wstecznego, Elektroniczny system regulacji kolumny kierownicy |
| 31 | 30A Elektryczne siedzenie tylne typu ławkowego, Elektryczne tylne lewe siedzenie, Zagłówek tylnego siedzenia |
| 32 | 7,5/30A Prawe tylne siedzenie, tylny zagłówek (Coupe) |
| 33 | Nie połączony |
| 34 | 7,5A Moduł sterujący podgrzewanego przedniego siedzenia, podgrzewana tylna szyba, moduł przekaźnika (Coupe), przedłużenie pasa bezpieczeństwa |
| 35 | 7,5A/15A Osłona przeciwsłoneczna tylnej szyby, system Comfort |
| 36 | Moduł sterujący przyciskiem klimatyzacji 10 A |
| 37 | 30A Fotel przedni lewy elektrycznie sterowany |
| 38 | 30A Fotel przedni lewy elektrycznie sterowany |
| 39 | Nie połączony |
| 40 | 30A Zasilanie prawego przedniego siedzenia |
| 41 | 30A Zasilanie prawego przedniego siedzenia |
Bezpiecznik nr 16 odpowiada za przednią zapalniczkę. A dla tylnego bezpiecznik jest w skrzynce w bagażniku.

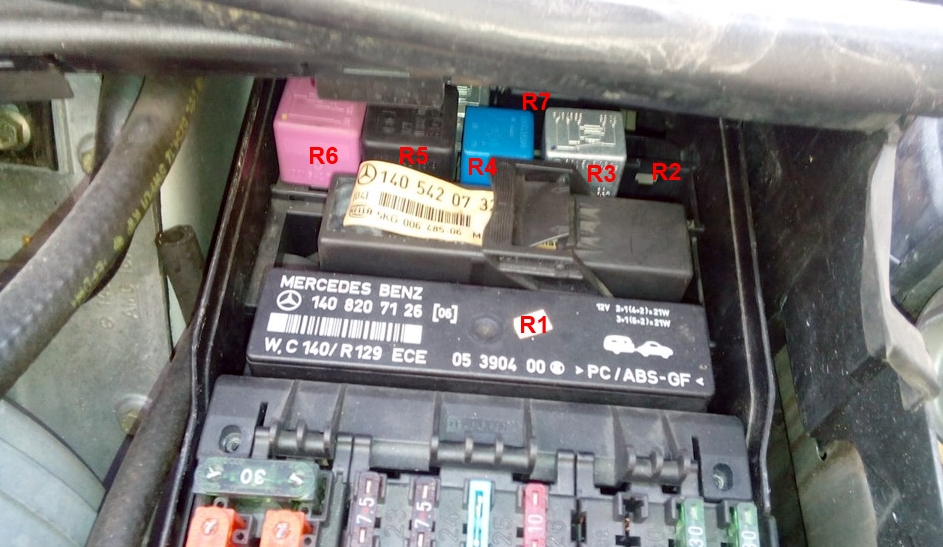

Przekaźnik
Schemat
Przeznaczenie
- R1 – Przekaźnik kombinowany (wycieraczki szyby przedniej, podgrzewana szyba tylna, światła ostrzegawcze i hak holowniczy)
- R2 – Rezerwa
- R3 – Przekaźnik blokady rozrusznika
- R4 – Przekaźnik klaksonu (sygnał)
- R5 – Presostat wysokiego ciśnienia/pompa powrotna
- R6 – Przekaźnik wyposażenia komfortu
- R7 – Przekaźnik czyszczenia reflektorów

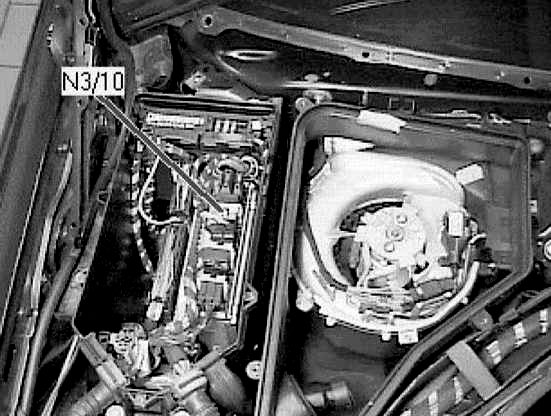

Dodatkowe pudełko
Znajduje się po prawej stronie pod maską, również zamykaną pokrywą ochronną.
Mogą występować dodatkowe elementy odpowiedzialne za:
- ESP/moduł sterujący wspomagania układu kierowniczego zależnego od prędkości)
- Moduł kontroli trakcji (ASR)
- Moduł sterujący ogrzewaniem przednich siedzeń (pod prawym tylnym siedzeniem, – nie mylić z modułem sterującym ogrzewaniem tylnych siedzeń, – sprawdzić wiązkę przewodów)
- Moduł kontroli skrzyni biegów (TCM)
- Moduł sterujący silnika (ECM ME-SFI)
i inne elementy.
Bagażnik

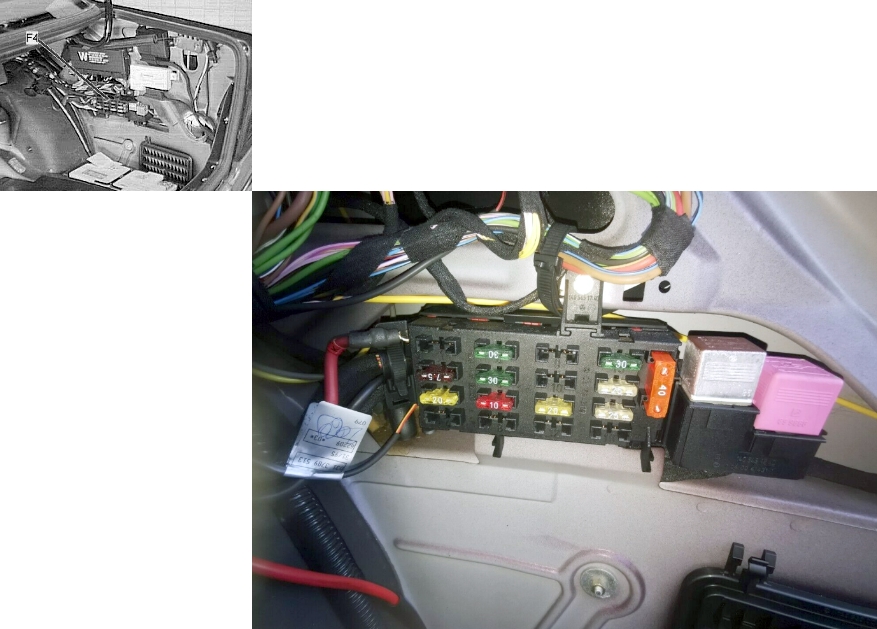

W bagażniku po prawej stronie za tapicerką znajduje się kolejna skrzynka z bezpiecznikami i przekaźnikami.

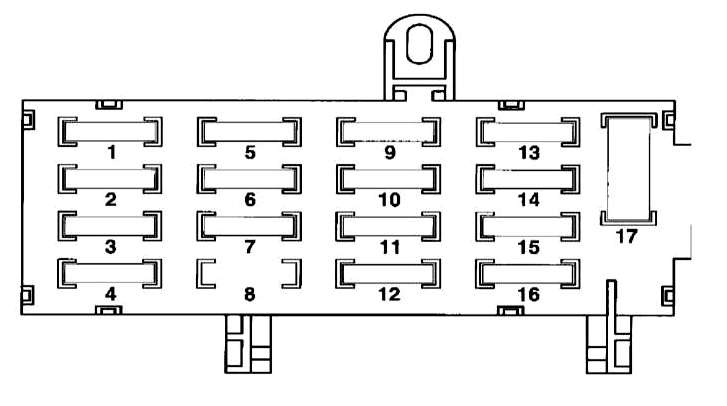

Schemat
Oznaczenie
| 1 | 15A Tylna klimatyzacja |
| 2 | 7,5A Moduł sterujący alarmem antykradzieżowym ATA, Moduł sterujący pojedynczego zamka na podczerwień IRCL, Moduł przekaźnika zamka rozrusznika (1993), Moduł sterujący podgrzewanego tylnego siedzenia |
| 3 | Zapalniczka tylna 20A, pojedynczy zamek, moduł sterujący PSE, samozamykacz drzwi |
| 4 | Lusterko wsteczne 7,5 A (do 1994 r.) |
| 5 | Elektryczne szyby 30A |
| 6 | Elektryczne szyby 30A |
| 7 | 7,5/20A Lampka w lusterku wstecznym (do 08.1995), moduł sterujący przedłużacza pasa bezpieczeństwa (Coupé) |
| 8 | 20A Tylna zapalniczka |
| 9 | 30A Samozamykacz drzwi |
| 10 | Telefon komórkowy 7,5 A |
| 11 | Moduł sterowania szybą 20 A, oświetlenie przedziału bagażowego, tylne światło wewnętrzne, tylna lampka do czytania, lampka otwierania tylnych drzwi, moduł sterujący urządzeniami pneumatycznymi (PSE), wewnętrzny wyłącznik centralnego zamka |
| 12 | 20A Moduł sterujący podgrzewanego tylnego siedzenia |
| 13 | 30A Moduł przekaźnika pompy paliwa |
| 14 | 25A Panel szyberdachu elektryczny |
| 15 | 25A Moduł sterujący alarmem antykradzieżowym ATA, moduł sterujący pojedynczym zamkiem na podczerwień IRCL, zagłówki tylne |
| 16 | 30A Wzmacniacz tunera, Wzmacniacz systemu audio, Odbiornik radiowy |
| 17 | Ogrzewanie tylnej szyby |
Można zainstalować dwa przekaźniki obok siebie. Lewy to przekaźnik pompy paliwa, a prawy to przekaźnik ogrzewania tylnej szyby.
Nad skrzynką bezpieczników zamontowane są: moduł sterujący wyposażeniem komfortowym, a obok moduł sterujący systemem antykradzieżowym (nie mylić z modułem sterującym zabezpieczeniem przed kradzieżą identyfikacji kierowcy, który znajduje się pod zestawem wskaźników na kolumnie kierownicy wspornik pomocniczy)).
To wszystko. Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
