Mercedes W212 to 4 generacja klasy E niemieckiej marki Mercedes-Benz, która produkowana była w latach 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 zarówno z silnikami benzynowymi, jak i wysokoprężnymi (E200, E220 CDI, E250 , E300, E350, E500, E63 AMG 4MATIC itp.) z różnymi stylami nadwozia dla kombi S212 i coupe C207. W tym czasie model został odnowiony. W tej publikacji zostaną wprowadzone lokalizacje elektronicznych sterowników, szczegółowy opis bezpieczników i przekaźników Mercedes 212 wraz ze schematami skrzynkowymi i zdjęciami ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Umiejscowienie bloków i przeznaczenie znajdujących się w nich elementów może różnić się od pokazanych i zależeć od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Lokalizacja
Jednostki sterujące

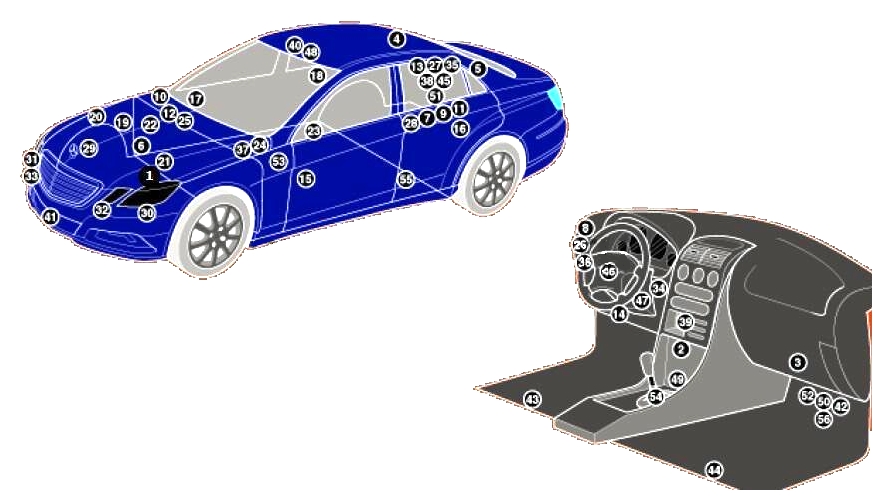

Ogólna lokalizacja jednostek sterujących w Mercedesie w212
Opis
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Elektroniczna jednostka sterująca klimatyzacją – w panelu sterowania nagrzewnicy |
| 3 | Moduł sterujący silnika wentylatora klimatyzacji/nagrzewnicy – w pobliżu silnika wentylatora nagrzewnicy |
| 4 | Wzmacniacz antenowy 1 – słupek C |
| 5 | Wzmacniacz antenowy 2 – słupek C |
| 6 | Syrena antywłamaniowa – za nakładką nadkola przedniego prawego |
| 7 | Dodatkowy akumulator – pod pustymi półkami bagażowymi |
| 8 | Dodatkowy akumulator – z dźwignią zmiany biegów na kolumnie kierownicy |
| 9 | Przekaźnik akumulatora dodatkowego – pod pustymi przedziałami bagażowymi |
| 10 | Akumulator (z wyjątkiem silnika 273) |
| 11 | Akumulator (silnik 273) – bagażnik |
| 12 | Przekaźnik monitora prądu akumulatora (wspólny ze skrzynką bezpieczników/przekaźników w komorze silnika 2) |
| 13 | Sterownik napędu otwierania/zamykania pokrywy bagażnika – pod tylną półką |

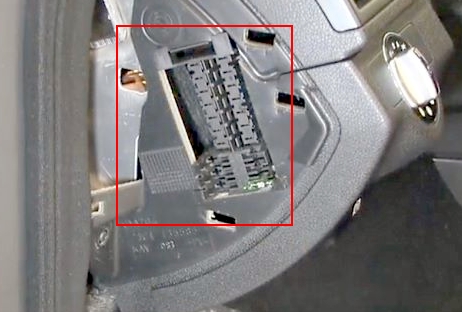

| 14 | Złącze diagnostyczne (DLC) |
| 15 | Sterownik elektryczny lewych przednich drzwi |
| 16 | Sterownik elektryczny lewych tylnych drzwi |
| 17 | Sterownik elektryczny prawych przednich drzwi |
| 18 | Sterownik elektryczny prawych tylnych drzwi |
| 19 | ECM (Diesel) – silnik 651 |
| 20 | ECM (Diesel) – z wyjątkiem silnika 651 |
| 21 | Elektroniczna jednostka sterująca silnikiem (benzyna) – silnik 271 |
| 22 | Elektroniczna jednostka sterująca silnikiem (benzyna) – z wyjątkiem silnika 271 |
| 23 | Sterownik pompy paliwa – pod tylnym siedzeniem |
| 24 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 25 | Skrzynka bezpieczników/przekaźników, komora silnika 2 (złącza topikowe w skrzynce bezpieczników komory silnika) – Obwody zasilania: ABS/ESP, klimatyzacja, zawieszenie pneumatyczne, alternator, przekaźnik akumulatora wspomagającego, wspomaganie kierownicy, silnik wentylatora chłodzącego, wlot elementu grzewczego nagrzewnicy powietrza (Diesel), wielofunkcyjna jednostka sterująca 1/2, rozrusznik, system SRS |
| 26 | Skrzynka bezpieczników/przekaźników, tablica przyrządów |
| 27 | Skrzynka bezpieczników/przekaźników, przedział bagażowy 1 – za prawym tylnym panelem poszycia |
| 28 | Skrzynka bezpieczników/przekaźników, przedział bagażowy 2 – podłoga – silnik 273 |
| 29 | Sterownik świec żarowych |
| 30 | Sterownik reflektorów lewy (reflektory ksenonowe) |
| 31 | Sterownik reflektorów, prawy (reflektory ksenonowe) |
| 32 | Klakson 1 – za przednim zderzakiem |
| 33 | Klakson 2 – za przednim zderzakiem |
| 34 | Jednostka sterująca stacyjki zapłonu |
| 35 | Sterownik centralnego zamka i pilota rozruchu silnika – za prawym tylnym panelem wykończeniowym |
| 36 | Jednostka sterująca oświetleniem |
| 37 | Wielofunkcyjna skrzynka sterownicza 1 – Mocowana do skrzynki bezpieczników/przekaźników w komorze silnika 1 – Funkcje: sprężarka klimatyzacji, kontrola ciśnienia klimatyzacji, poziom płynu hamulcowego, poziom płynu chłodzącego, reflektory, alarmy, podgrzewacze spryskiwaczy przedniej szyby, spryskiwacze reflektorów, kierunkowskazy , oświetlenie wewnętrzne, temperatura otoczenia, spryskiwacz, wycieraczki |
| 38 | Wielofunkcyjna jednostka sterująca 2 – mocowana do skrzynki bezpieczników/przekaźników w bagażniku 1 – funkcje: zabezpieczenie przed kradzieżą, centralny zamek – pokrywa bagażnika, elektrycznie sterowane fotele, klapka/korek wlewu paliwa, odmgławiacz tylnej szyby, podgrzewanie foteli, światła tylne, zagłówki tylnych siedzeń, roleta tylnej szyby |
| 39 | Moduł sterujący przełącznikiem wielofunkcyjnym 1 – Funkcje: Ogrzewanie postojowe, wentylacja przednich siedzeń, ogrzewanie przednich siedzeń, asystent parkowania, zagłówki tylne, roleta tylna, system stop-start |
| 40 | Sterownik przełącznika wielofunkcyjnego 2 – funkcje: klimatyzacja, zabezpieczenie przed kradzieżą, oświetlenie wewnętrzne, oświetlenie miejscowe, szyberdach |
| 41 | Czujnik temperatury otoczenia |
| 42 | Sterownik systemu parkowania – pod dywanikiem |
| 43 | Jednostka sterująca regulacją siedzenia (po lewej) – na siedzeniu |
| 44 | Jednostka sterująca regulacją siedzenia (prawa) – na siedzeniu |
| 45 | Sterownik ogrzewania siedzeń – za prawym tylnym panelem wykończeniowym |
| 46 | Sterownik elektryczny kolumny kierownicy – pod kierownicą |
| 47 | Jednostka sterująca blokadą kolumny kierownicy (niektóre modele) |
| 48 | Elektryczny sterownik szyberdachu |
| 49 | Elektroniczna jednostka sterująca SRS |
| 50 | Sterownik zawieszenia – pod dywanikiem |
| 51 | ECU przyczepy – za prawym tylnym panelem wykończeniowym |
| 52 | Elektroniczna jednostka sterująca skrzynią biegów (722.6) – pod dywanikiem |
| 53 | Elektroniczna jednostka sterująca skrzynią biegów (722.9) – w skrzyni biegów |
| 54 | Jednostka sterująca zmianą biegów – wybierak |
| 55 | Jednostka sterująca monitorująca ciśnienie w oponach – nad tylną osią |
| 56 | Kontrola odległości (tempomat) – pod matą |
Skrzynki bezpieczników i przekaźników

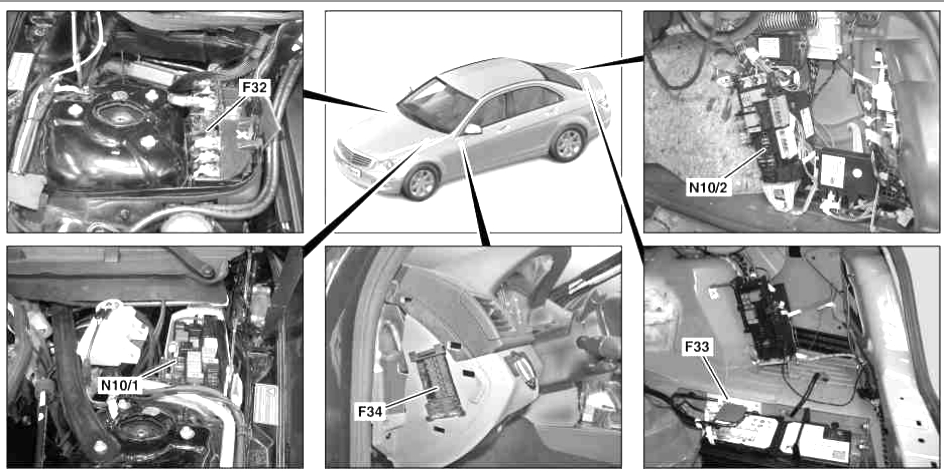

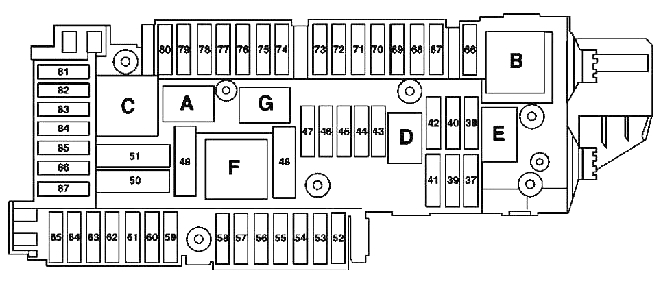

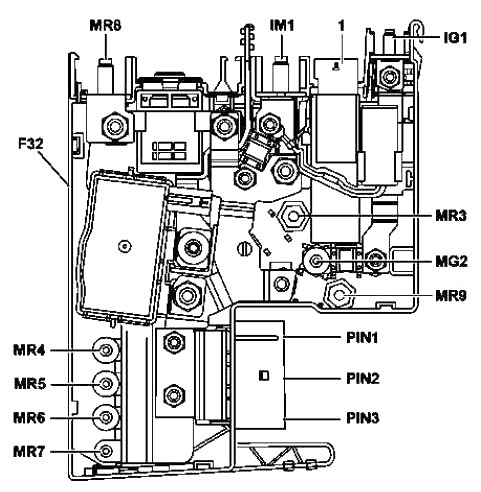

Schemat
Przeznaczenie

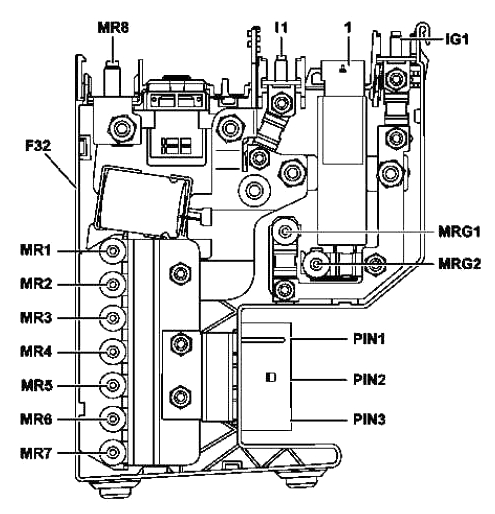

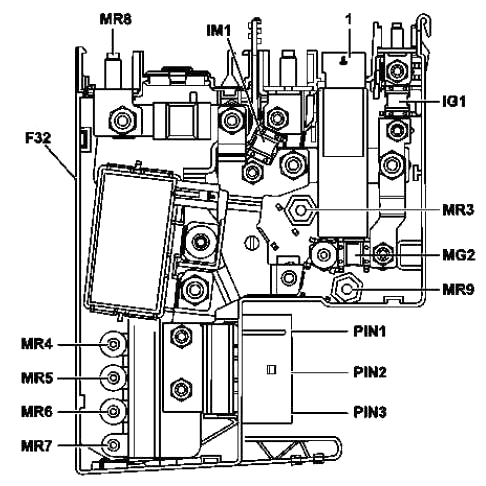

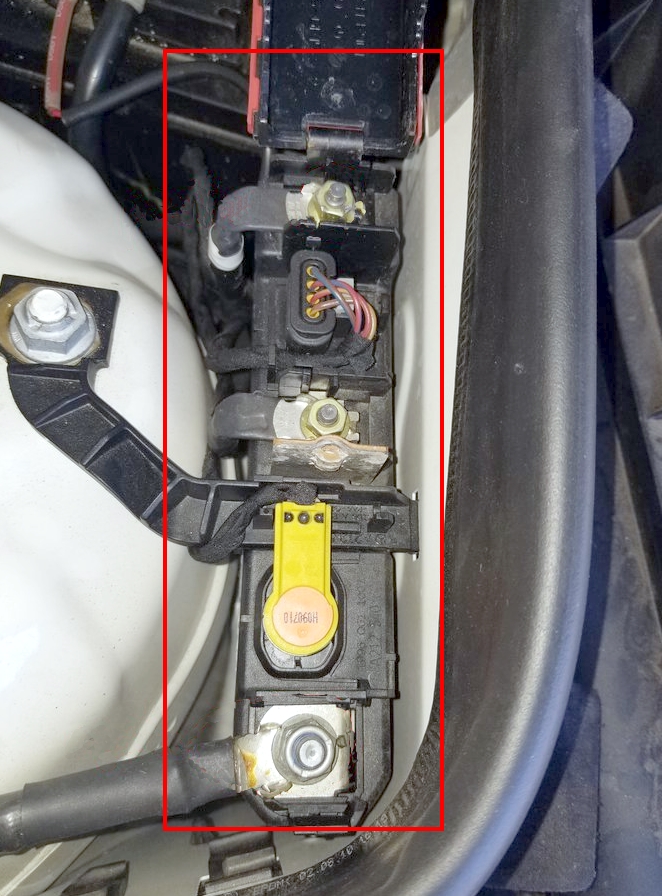

- F32 – Skrzynka bezpieczników zasilania wejściowego z przodu
- N10/1 – Jednostka sterująca SAM z przednim przekaźnikiem i skrzynką bezpieczników
- N10/2 – Jednostka sterująca SAM z tylnym przekaźnikiem i skrzynką bezpieczników

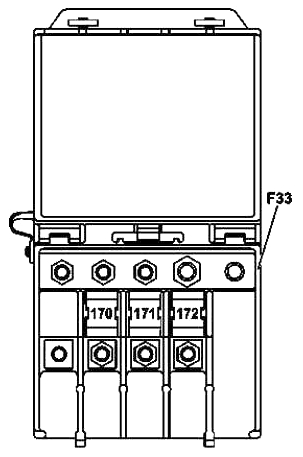

- F33 – Skrzynka bezpieczników zasilania tylnego
- F34 – Skrzynka bezpieczników w kabinie
Przedział pasażerski

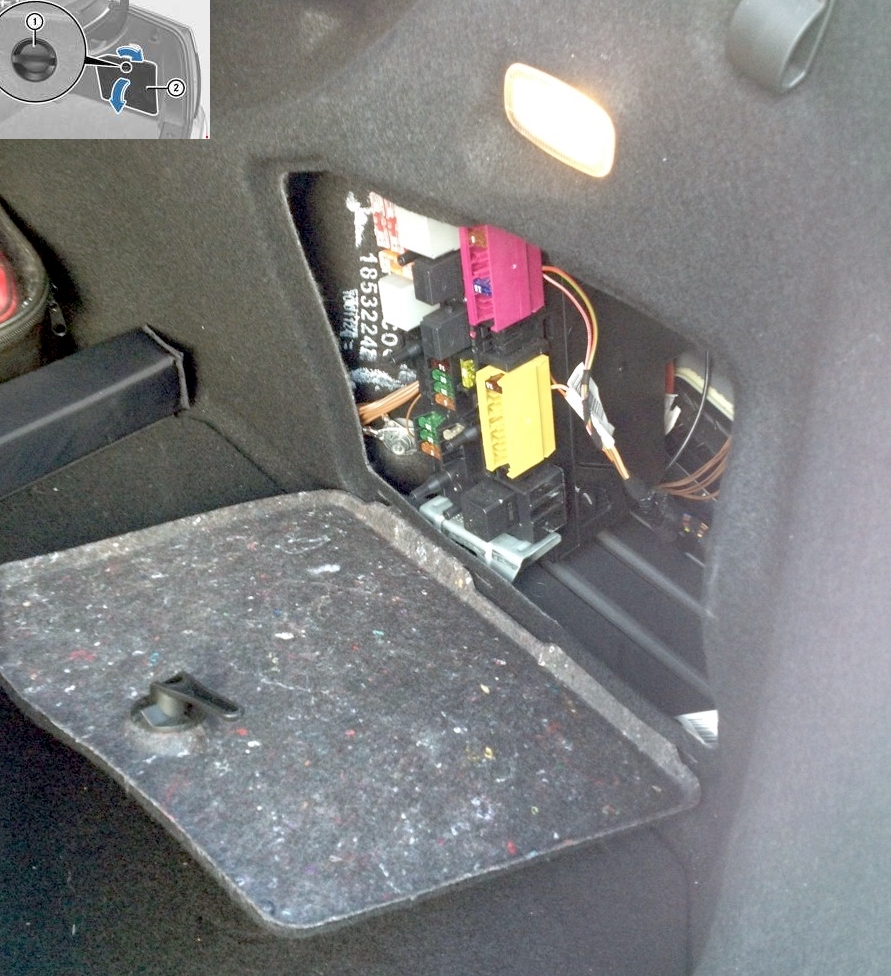

Wewnątrz Mercedesa 212 główna skrzynka bezpieczników znajduje się na końcu deski rozdzielczej, za osłoną ochronną.

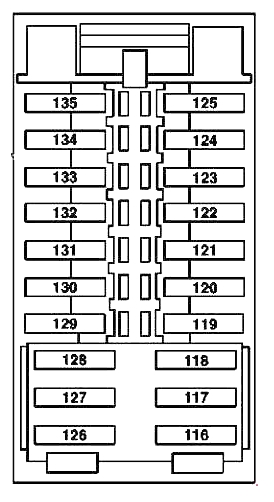

Schemat
Oznaczenie
| 116 | 30A Jednostka sterująca siedzenia kierowcy |
| 117 | 15A Jednostka sterująca adaptacyjnego układu tłumienia |
| 118 | rezerwa |
| 119 | 7,5A Silnik wentylatora tylnego |
| Jednostka sterująca AMG Performance Media | |
| 120 | rezerwa |
| 121 | rezerwa |
| 122 | rezerwa |
| 123 | 10A Jednostka sterująca modułu elektronicznego kolumny kierownicy |
| 124 | rezerwa |
| 125 | rezerwa |
| 126 | 30A Jednostka sterująca przedniego siedzenia pasażera |
| 127 | rezerwa |
| 128 | rezerwa |
| 129 | 20A Przekaźnik silnika wentylatora chłodnicy oleju |
| 130 | rezerwa |
| 131 | rezerwa |
| 132 | rezerwa |
| 133 | rezerwa |
| 134 | rezerwa |
| 135 | rezerwa |
Komora silnika
Skrzynka bezpieczników i przekaźników

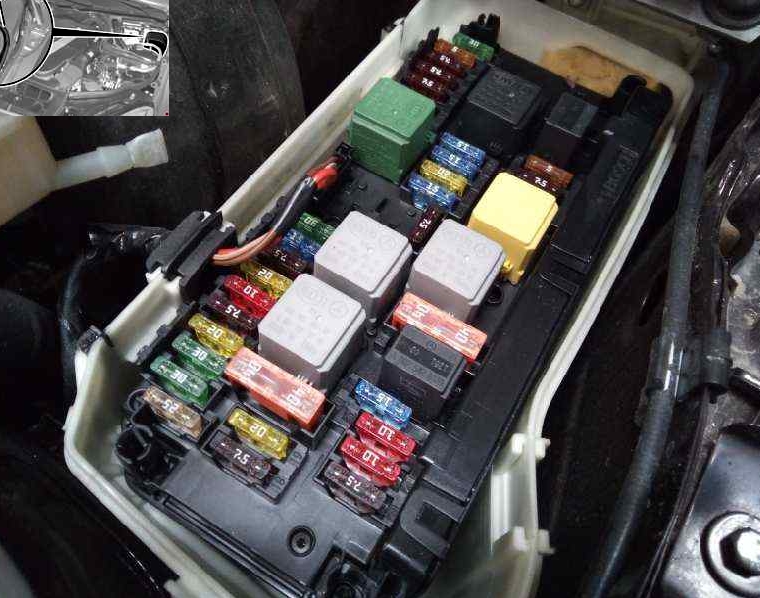

Główna skrzynka bezpieczników i przekaźników pod maską znajduje się po lewej stronie.

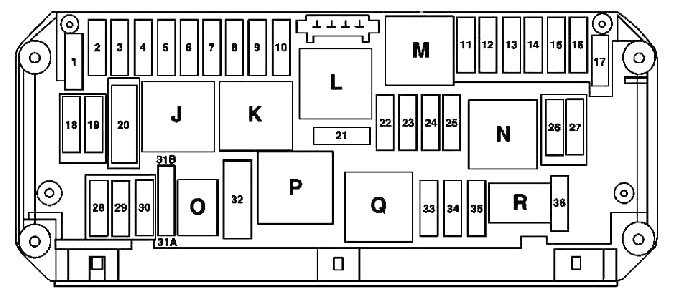

Schemat
Przeznaczenie
| 1 | Jednostka sterująca ESP 25A (pojazdy z kierownicą po lewej stronie) |
| Elektroniczna jednostka sterująca stabilizacją ruchu ESP Premium (pojazdy z kierownicą po lewej stronie) | |
| Jednostka sterująca układu hamulcowego z regeneracją (pojazdy z kierownicą po lewej stronie) | |
| Regulator wentylatora (pojazdy z kierownicą po prawej stronie) | |
| 2 | 30A Sterownik przednich lewych drzwi (do 31.05.2010) |
| Sterownik tylnych lewych drzwi (od 01.06.2010; pojazdy z kierownicą po prawej stronie) | |
| 3 | 30A Sterownik przednich prawych drzwi (do 31.05.2010) |
| Sterownik tylnych prawych drzwi (od 01.06.2010; pojazdy LHD) | |
| 4 | 20A Jednostka sterująca pompą paliwa (silnik 157) |
| 7,5A Jednostka sterująca czujnika kondensacji filtra paliwa z elementem grzewczym (silnik 651) | |
| 20A Czujnik kondensacji filtra paliwa z elementem grzejnym (silniki 642, 651; przed 31.05.2010) | |
| 5 | Zestaw wskaźników 7,5A |
| Przełącznik rozsyłu oświetlenia zewnętrznego | |
| Jednostka sterująca SAM z modułem bezpieczników i przekaźników z tyłu | |
| Elektroniczna jednostka sterująca stabilizacją ruchu ESP (od 01.03.2013) | |
| Elektroniczna jednostka sterująca stabilizacją ruchu ESP Premium (od 01.03.2013) | |
| 6 | 10A W pojazdach z silnikiem Diesla: |
| Jednostka sterująca CDI | |
| Dla pojazdów z silnikiem benzynowym: | |
| Jednostka sterująca ME | |
| Silniki 271.958, 274.920 | |
| Jednostka sterująca CNG | |
| 7 | 20A Podłączony poprzez przekaźnik zacisku 50 rozrusznika: Rozrusznik |
| 8 | 7.5A Jednostka sterująca systemu przytrzymującego pasażera (dodatkowy system przytrzymujący) |
| 9 | Gniazdo 15A w schowku podręcznym |
| 10 | Silnik wycieraczek 30A |
| 30A Podgrzewane pióra wycieraczek | |
| 11 | 7,5A Wyświetlacz audio /COMAND |
| Panel sterowania dźwiękiem /COMAND | |
| Moduł nawigacji | |
| Uchwyt modułu nawigacyjnego | |
| Silnik wentylatora COMAND | |
| 12 | 7,5A Panel sterowania klimatyzacją |
| Górny panel sterowania Jednostka sterująca | |
| Dotyczy pojazdów ze skrzynią biegów 722, 724, 725: | |
| Przycisk trybu automatycznej skrzyni biegów | |
| Obowiązuje z kodem 489 (AIRMATIC): | |
| Blok przycisków obudowy | |
| 13 | 7,5A Jednostka sterująca modułu elektronicznego kolumny kierownicy |
| Kamera wielofunkcyjna | |
| Wielofunkcyjna kamera stereo (od 01.03.2013) | |
| 14 | 7,5A Jednostka sterująca elektronicznego układu stabilizacji ESP |
| Jednostka sterująca elektronicznego systemu stabilizacji ruchu ESP Premium | |
| 15 | 7.5A Jednostka sterująca systemu przytrzymującego pasażera (dodatkowy system przytrzymujący) |
| 16 | 5A Elektryczna sprężarka klimatyzacji |
| Interfejs DIRECT SELECT (skrzynie biegów 722.930/931) | |
| Moduł elektroniczny dźwigni zmiany biegów (skrzynie biegów 722, z wyjątkiem 722.930/931) | |
| 17 | 30A Sufitowa skrzynka sterownicza |
| Moduł sterujący panoramicznym dachem | |
| 18 | 7,5A Przełącznik oświetlenia zewnętrznego |
| Blok przełączników tablicy przyrządów (do 28.02.2013) | |
| Jednostka sterująca panelu sterowania bloku górnego (do 28.02.2013) | |
| Przekaźnik pomocniczej pompy olejowej skrzyni biegów (przekładnie 722) | |
| Jednostka sterująca urządzeniami energoelektronicznymi | |
| 19 | 20A Elektroniczna jednostka sterująca stacyjką |
| Elektryczna jednostka sterująca blokadą kierownicy | |
| 20 | Jednostka sterująca ESP 40A (pojazdy z kierownicą po lewej stronie) |
| Elektroniczna jednostka sterująca stabilizacją ruchu ESP Premium (pojazdy z kierownicą po lewej stronie) | |
| Jednostka sterująca układu hamulcowego z regeneracją (pojazdy z kierownicą po lewej stronie) | |
| 21 | 7,5A Czujnik sygnału hamulca (28.02.2013) |
| Hybrydowy włącznik świateł stop (28.02.2013) | |
| Lampka do schowka na rękawiczki | |
| Rozpoznawanie obecności i AKSE, przedni fotel pasażera | |
| Jednostka sterująca systemu Weight Sensing System | |
| 22 | Klimatyzator z silnikiem wentylatora 15A z wbudowanym sterowaniem (650W, 800W) |
| Silnik 156: | |
| Elektryczne złącze wtykowe kabiny pasażerskiej i wiązki przewodów silnika | |
| Zacisk zakończenia kabla 87 M2e | |
| Silniki 271, 272.98, 274.9, 276 i silnik 651 (z wyjątkiem systemu 4MATIC): | |
| Siłownik żaluzji grzejnika | |
| Silniki 157, 271, 272, 273, 274, 276, 278: | |
| Elektryczne złącze wtykowe kabiny pasażerskiej i wiązki przewodów silnika | |
| Silniki 642, 651: | |
| Jednostka sterująca CDI | |
| Elektryczne złącze wtykowe kabiny pasażerskiej i wiązki przewodów silnika | |
| 23 | 20A W pojazdach z silnikiem Diesla: |
| Jednostka sterująca SAM z modułem bezpieczników i przekaźników z tyłu | |
| Silniki 271, 642, 651: | |
| Zacisk zakończenia kabla 87 M1e | |
| Silniki 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: | |
| Elektryczne złącze wtykowe kabiny pasażerskiej i wiązki przewodów silnika | |
| Silnik 271: | |
| Jednostka sterująca ME | |
| 24 | 15A Silniki 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: |
| Elektryczne złącze wtykowe kabiny pasażerskiej i wiązki przewodów silnika | |
| W pojazdach z silnikiem Diesla: | |
| Jednostka sterująca CDI | |
| Dla pojazdów z silnikiem benzynowym: | |
| Jednostka sterująca ME | |
| Silniki 271.958, 274.920 | |
| Jednostka sterująca CNG | |
| 25 | Silniki 15A 642, 651: |
| Jednostka sterująca tlenkiem azotu za filtrem cząstek stałych | |
| Jednostka sterująca tlenkiem azotu za katalizatorem SCR | |
| Jednostka sterująca czujnika sadzy | |
| Dla pojazdów z silnikiem benzynowym: | |
| Jednostka sterująca ME | |
| Obowiązuje dla typu pojazdu 212.095/098/298: | |
| Przekaźnik pompy obiegowej układu chłodzenia oleju skrzyni biegów | |
| Przekaźnik pompy obiegowej płynu chłodzącego HYBRID Power Electronics | |
| Silnik 156: | |
| Zacisk zakończenia kabla 87 M3e | |
| 26 | 20A Moduł audio |
| Moduł audio z systemem Auto-Pilot | |
| Moduł sterujący COMAND | |
| 27 | 7,5A Elektroniczna jednostka sterująca stacyjki |
| W pojazdach z silnikiem Diesla: | |
| Jednostka sterująca CDI | |
| Dla pojazdów z silnikiem benzynowym: | |
| Jednostka sterująca ME | |
| Silniki 271.958, 274.920 | |
| Jednostka sterująca CNG | |
| 28 | Zestaw wskaźników 7,5A |
| 29 | 10A Przedni prawy reflektor (do 28.02.2013) |
| 30 | 10A Reflektor przedni lewy (do 28.02.2013) |
| 31A | 15A Lewy róg |
| Prawy róg | |
| 31B | 15A Lewy róg |
| Prawy róg | |
| 32 | Elektryczna pompa powietrza |
| 33 | 10A Jednostka sterująca elektronicznego układu sterowania automatycznej skrzyni biegów (skrzynia biegów 722.6) |
| 10A W pełni zintegrowany sterownik automatycznej skrzyni biegów (skrzynie biegów 722.9, 724, 725) | |
| 34 | Silnik 7,5A 156: |
| Jednostka sterująca pompą paliwa | |
| Silniki 271, 272, 273, 642, 651: | |
| Jednostka sterująca pompą paliwa | |
| 35 | 7,5A Przekaźnik zasilania sterowników HYBRID |
| 36 | 7,5A Jednostka sterująca noktowizorem |
| Elektryczny moduł sterujący DISTRONIC (do 28.02.2013) | |
| Czujnik radarowy dalekiego pola, przód (stan na 01.03.2013) | |
| Moduł sterujący COLLISION PREVENTION ASSIST (od 01.03.2013) | |
| Przekaźnik | |
| J | Zacisk przekaźnika 15 |
| K | Zacisk przekaźnika 15R |
| L | Przekaźnik ogrzewania wycieraczek |
| M | Przekaźnik zacisku 50, rozrusznik |
| N | Przekaźnik zacisku 87, silnik |
| O | Przekaźnik klaksonu |
| P | Przekaźnik oczyszczania katalizatora (272 silniki) |
| Q | Przekaźnik pomocniczej pompy olejowej skrzyni biegów |
| R | Przekaźnik zacisku 87, podwozie |
Skrzynka bezpieczników zasilania
Montowany po prawej stronie, obok stojaka.
Typ 1
Schemat dla modeli bez „ECO Start-Stop”
Opis
| MR8 | Bezpiecznik pirotechniczny, wyzwalany przez jednostkę sterującą dodatkowego układu przytrzymującego |
| MR1 | 50A Jednostka sterująca elektrycznego wspomagania układu kierowniczego |
| MR2 | rezerwa |
| MR3 | rezerwa |
| MR4 | 100A Silnik wentylatora silnika spalinowego i klimatyzator ze zintegrowanym sterowaniem (650W, 800W) |
| MR5 | 150A W pojazdach z silnikiem Diesla: |
| Dodatkowa grzałka elektryczna | |
| MR6 | 60A Przednia skrzynka sterownicza SAM z modułem bezpiecznikowym i przekaźnikowym |
| MR7 | 150A Przednia skrzynka sterownicza SAM z modułem bezpiecznikowym i przekaźnikowym |
| PIN1 | 50A regulator wentylatora (pojazdy z kierownicą po lewej stronie) |
| Sygnały ze sterownika ESP (pojazdy z kierownicą po prawej stronie) | |
| Elektroniczna jednostka sterująca stabilizacją ruchu ESP Premium (pojazdy z kierownicą po prawej stronie) | |
| PIN2 | 50A Sygnały ze sterownika ESP (pojazdy z kierownicą po prawej stronie) |
| Elektroniczna jednostka sterująca stabilizacją ruchu ESP Premium (pojazdy z kierownicą po prawej stronie) | |
| PIN3 | Przekaźnik 60A AIRMATIC |
| W pełni zintegrowany moduł sterujący skrzynią biegów (przekładnia 725) | |
| MRG1 | rezerwa |
| MRG2 | 100A Przednia skrzynka sterownicza SAM z modułem bezpiecznikowym i przekaźnikowym |
| IG1 | Jednostka sterująca SAM 150A z modułem bezpieczników i przekaźników z tyłu |
| I1 | Jednostka sterująca SAM 100A z modułem bezpiecznikowym i przekaźnikowym z tyłu |
Typ 2
Schemat dla modeli z „ECO Start-Stop”
Oznaczenie
| R8 | Generator 350A |
| Autonomiczna jednostka sterująca nagrzewnicą | |
| MR4 | Klimatyzator z silnikiem wentylatora 100A z wbudowaną regulacją (650W, 800W) |
| MR5 | 150A W pojazdach z silnikiem Diesla: |
| Dodatkowa grzałka elektryczna | |
| MR6 | 60A Przednia skrzynka sterownicza SAM z modułem bezpiecznikowym i przekaźnikowym |
| MR7 | 150A Przednia skrzynka sterownicza SAM z modułem bezpiecznikowym i przekaźnikowym |
| MR9 | rezerwa |
| MG2 | 100A Przednia skrzynka sterownicza SAM z modułem bezpiecznikowym i przekaźnikowym |
| MR3 | 80A Jednostka sterująca elektrycznego wspomagania układu kierowniczego |
| IG1 | Jednostka sterująca SAM 150A z modułem bezpieczników i przekaźników z tyłu |
| IM1 | Jednostka sterująca SAM 100A z modułem bezpiecznikowym i przekaźnikowym z tyłu |
| PIN1 | 50A regulator wentylatora (pojazdy z kierownicą po lewej stronie) |
| Sygnały ze sterownika ESP (pojazdy z kierownicą po prawej stronie) | |
| Elektroniczna jednostka sterująca stabilizacją ruchu ESP Premium (pojazdy z kierownicą po prawej stronie) | |
| PIN2 | 50A Sygnały ze sterownika ESP (pojazdy z kierownicą po prawej stronie) |
| Elektroniczna jednostka sterująca stabilizacją ruchu ESP Premium (pojazdy z kierownicą po prawej stronie) | |
| PIN3 | Przekaźnik 60A AIRMATIC |
| W pełni zintegrowany moduł sterujący skrzynią biegów (przekładnia 725) |
Typ 3
Schemat dla modeli „Hybrydowych”
Przeznaczenie
| MR8 | Bezpiecznik pirotechniczny, wyzwalany przez jednostkę sterującą dodatkowego układu przytrzymującego |
| MR4 | Klimatyzator z silnikiem wentylatora 100A z wbudowaną regulacją (650W, 800W) |
| MR5 | 150A W pojazdach z silnikiem Diesla: |
| Dodatkowa grzałka elektryczna | |
| MR6 | 60A Przednia skrzynka sterownicza SAM z modułem bezpiecznikowym i przekaźnikowym |
| MR7 | 150A Przednia skrzynka sterownicza SAM z modułem bezpiecznikowym i przekaźnikowym |
| MR9 | 150A Moduł bezpieczników i przekaźników HYBRYDOWY |
| MG2 | 100A Przednia skrzynka sterownicza SAM z modułem bezpiecznikowym i przekaźnikowym |
| MR3 | 80A Jednostka sterująca elektrycznego wspomagania układu kierowniczego |
| IG1 | Jednostka sterująca SAM 150A z modułem bezpieczników i przekaźników z tyłu |
| IM1 | Jednostka sterująca SAM 100A z modułem bezpiecznikowym i przekaźnikowym z tyłu |
| PIN1 | 50A regulator wentylatora (pojazdy z kierownicą po lewej stronie) |
| Jednostka sterująca układu hamulcowego z regeneracją (pojazdy z kierownicą po prawej stronie) | |
| PIN2 | 50A Jednostka sterująca układu hamulcowego z regeneracją (pojazdy z kierownicą po prawej stronie) |
| PIN3 | Przekaźnik 60A AIRMATIC |
Bagażnik
Skrzynka bezpieczników i przekaźników
Montowany po prawej stronie za osłoną boczną.
Schemat
Opis
| 37 | 7,5A Cewka elektromagnesu, zagłówek fotela kierowcy NECK-PRO |
| Cewka elektromagnetyczna, zagłówek fotela pasażera NECK-PRO | |
| 38 | 15A Silnik wycieraczek tylnej klapy |
| 39 | 30A Sterownik tylnych lewych drzwi (do 31.05.2010) |
| Sterownik drzwi przednich lewych (od 01.06.2010; RHD) | |
| 40 | rezerwa |
| 41 | 30A Sterownik tylnych prawych drzwi (do 31.05.2010) |
| Sterownik drzwi przednich prawych (od 01.06.2010; LHD) | |
| 42 | 25A Przekaźnik elektrycznej pompy paliwa |
| Silniki 25A 156, 276, 278: | |
| Jednostka sterująca pompą paliwa | |
| Silniki 271, 272, 273, 274, 642, 651: | |
| Jednostka sterująca pompą paliwa | |
| 43 | Moduł komunikacyjny usług telekomunikacyjnych 7.5A |
| 44 | 30A Przełącznik częściowo elektrycznej regulacji siedzenia pasażera z przodu |
| 45 | 30A Przełącznik częściowo elektrycznej regulacji fotela kierowcy |
| 46 | Wzmacniacz antenowy 7,5A FM 1, AM, ZV i KEYLESS-GO |
| Dotyczy typu 212.0/1: | |
| Wzmacniacz antenowy 1 tylna szyba | |
| Dotyczy typu 212.2: | |
| Antena na pasmo DAB III | |
| Syrena alarmowa (H3/1) | |
| Jednostka sterująca monitorem wnętrza i zabezpieczeniem przed odholowaniem | |
| Obowiązuje od 01.06.2011 dla silników 157, 276, 278: | |
| Przekaźnik pompy obiegowej płynu chłodzącego | |
| 47 | rezerwa |
| 48 | rezerwa |
| 49 | 40A Włącza się przekaźnik ogrzewania tylnej szyby: Ogrzewanie tylnej szyby |
| 50 | 50A Odwracalny napinacz przedniego prawego pasa bezpieczeństwa |
| 51 | 50A Dwustronny napinacz przedniego lewego pasa bezpieczeństwa |
| 52 | rezerwa |
| 53 | 30A Jednostka sterująca wykrywaniem przyczepy |
| 54 | 15A Jednostka sterująca wykrywaniem przyczepy |
| 55 | rezerwa |
| 56 | Gniazdo przyczepy 15A |
| 57 | 20A Jednostka sterująca wykrywaniem przyczepy |
| 7,5A Dotyczy typu 212.074/075/076/077/092/274/275/276/277/292: | |
| Podświetlany transformator na płycie czołowej, przedni lewy | |
| Podświetlany transformator na płycie czołowej, przedni prawy | |
| 58 | 25A Jednostka sterująca wykrywaniem przyczepy |
| 59 | Czujnik DiStRONIC (DTR) 7,5A zderzak przedni lewy |
| Czujnik DISTRONIC (dTr) zderzak przedni prawy | |
| 60 | Pompa powietrza 7,5A do siedziska wielokonturowego |
| 30A Pompa powietrza do siedziska wielokonturowego z dynamicznym wsparciem | |
| 61 | 40A Jednostka sterująca siłownika pokrywy bagażnika |
| Jednostka sterująca układu sterowania klapą tylną | |
| 62 | 25A Jednostka sterująca siedzenia kierowcy |
| 63 | 25A Sterownik ogrzewania siedzenia, tył |
| 64 | 25A Jednostka sterująca przedniego siedzenia pasażera |
| 65 | 7,5A Jednostka sterująca ogrzewaniem kierownicy (do 28.02.2013) |
| 10A Jednostka sterująca modułu elektronicznego kolumny kierownicy (od 01.03.2013) | |
| 66 | Silnik dmuchawy tylnej 7,5 A |
| 67 | 40A Jednostka sterująca wzmacniaczem głośnikowym |
| 68 | Jednostka sterująca AIRMATIC 15A |
| 15A Jednostka sterująca do elektronicznej kontroli poziomu pojazdu na tylnej osi | |
| 69 | 25A Tylny wzmacniacz subwoofera |
| 70 | 5A Jednostka sterująca monitorująca ciśnienie w oponach |
| 71 | Gniazdo 15A przed kabiną pasażerską |
| Zapalniczka z podświetlaną popielniczką z przodu | |
| 72 | Gniazdo 15A w bagażniku |
| 73 | Gniazdo diagnostyczne 5A |
| Odbiornik zdalnego sterowania radiowego do ogrzewania postojowego | |
| Jednostka sterująca trybami jazdy (skrzynia biegów 722.930/931) | |
| 74 | 15A Jednostka sterująca KEYLESS-GO |
| Obowiązuje od 01.03.2013 z kodem 641 (Dynamiczne reflektory LED dla ruchu lewostronnego) lub kodem 642 (Dynamiczne reflektory LED dla ruchu prawostronnego): | |
| Reflektor przedni prawy | |
| Obowiązuje z kodem 631 (reflektory LED, statyczne dla ruchu lewostronnego) lub kodem 632 (reflektory LED, statyczne dla ruchu prawostronnego): | |
| Reflektor przedni lewy (od 01.03.2013) | |
| Reflektor przedni prawy | |
| Jednostka sterująca przetwornicą DC/AC (od 12.01.2011) | |
| 75 | 20A Nagrzewnica pomocnicza |
| 25A Przekaźnik silnika wentylatora chłodnicy oleju (156 silników:) | |
| 20A Obowiązuje od 01.03.2013 z kodem 641 (Dynamiczne reflektory LED dla ruchu lewostronnego) lub kodem 642 (Dynamiczne reflektory LED dla ruchu prawostronnego): | |
| Reflektor przedni lewy | |
| Obowiązuje od 01.03.2013 z kodem 631 (Statyczne reflektory LED dla ruchu lewostronnego) lub kodem 632 (Statyczne reflektory LED dla ruchu prawostronnego): | |
| Reflektor przedni lewy | |
| Reflektor przedni prawy | |
| 76 | 15A Tylny uchwyt na kubek |
| Gniazdo konsoli środkowej z tyłu | |
| Elektryczne złącze USB z tyłu pojazdu | |
| 77 | Jednostka sterująca systemu wykrywania masy 7,5 A (do 28.02.2013) |
| Komputer nawigacyjny (Chiny, Korea) | |
| Tylny uchwyt na kubek | |
| 78 | Jednostka sterująca interfejsu multimedialnego 7,5 A |
| Moduł łączności multimedialnej | |
| 79 | 5A Jednostka sterująca czujnikami radarowymi (do 31.05.2010) |
| Jednostka sterująca czujnikami wideo i czujnikami radarowymi (od 01.06.2010) | |
| Jednostka sterująca interfejsu magistrali danych podwozia (stan na 01.03.2013) | |
| 80 | 5A Jednostka sterująca wspomaganiem parkowania |
| 81 | Wzmacniacz antenowy 5A / kompensator telefonu komórkowego |
| Wtyczka elektryczna telefonu komórkowego | |
| Komputer nawigacyjny (Chiny, Korea) | |
| 82 | 10A Sterowanie wentylatorem przedniego lewego siedzenia |
| Regulator wentylatora przedniego prawego siedzenia | |
| 83 | Zakończenie kabla 7,5 A Zacisk 15R |
| Komputer nawigacyjny (Chiny, Korea) | |
| Jednostka sterująca połączeniami alarmowymi | |
| Jednostka sterująca „Elektroniczny pobór opłat” (Japonia) | |
| 84 | 5A Kamera cofania (od 01.03.2013) |
| Jednostka sterująca kamerą 360° (od 01.03.2013) | |
| Jednostka sterująca tunerem SDAR/High Definition (radio satelitarne SIRIUS) (do 31.05.2010) | |
| Jednostka sterująca satelitarnego cyfrowego radia audio (SDAR) (radio satelitarne SIRIUS) (od 01.06.2010) | |
| Jednostka sterująca nadawaniem dźwięku cyfrowego (radio cyfrowe (DAB) | |
| Jednostka sterująca kamerą cofania (Japonia) | |
| Moduł zasilania kamery cofania (Japonia) | |
| 85 | Tuner telewizyjny 7,5A (analogowy/cyfrowy) (do 28.02.2015) |
| Tuner telewizji cyfrowej (do 28.02.2015) | |
| Moduł tunera (od 01.03.2015) | |
| 86 | Odtwarzacz DVD 7,5A |
| Tylny lewy wyświetlacz | |
| Tylny prawy wyświetlacz | |
| 87 | 7,5A Jednostka sterująca systemem połączeń alarmowych |
| Przekaźnik pompy obiegowej płynu chłodzącego (stan na 01.06.2011; USA) | |
| Moduł komunikacyjny usług telekomunikacyjnych (od 01.03.2015) | |
| Wielofunkcyjna jednostka sterująca do pojazdu specjalnego (N26/14) | |
| 88 | 15A Moduł serwonapędu automatycznej skrzyni biegów dla systemu DIRECT SELECT (skrzynia biegów 722.9) |
| 89 | 30A Jednostka sterująca wykrywaniem przyczepy |
| Wielofunkcyjna jednostka sterująca pojazdu specjalnego (MSS) | |
| Jednostka sterująca pompą paliwa (do 28.02.2013; silnik 157) | |
| Obowiązuje od 01.03.2013 z kodem 632 (reflektory statyczne LED dla ruchu prawostronnego) i kodem 494 (wersja amerykańska): | |
| Reflektor przedni prawy | |
| Obowiązuje od 01.03.2013 z kodem 642 (dynamiczne reflektory LED SAE dla ruchu prawostronnego) i kodem 494 (wersja amerykańska): | |
| Reflektor przedni lewy | |
| Reflektor przedni prawy | |
| 90 | Skrzynka bezpieczników AdBlue® 40A (silnik 642.8) |
| Dotyczy typu 212.076/276: | |
| Przekaźnik pompy obiegowej płynu chłodzącego | |
| 91 | 10A Przednia jednostka sterująca SAM z modułem bezpiecznikowym i przekaźnikowym (przekładnia 722) |
| 92 | 15A Jednostka sterująca KEYLESS-GO |
| Moduł bezkluczykowego otwierania pokrywy bagażnika pod tylnym zderzakiem (od 01.03.2013) | |
| Jednostka sterująca przetwornicą AC/DC (do 30.11.2011) | |
| Przekaźnik | |
| A | Zacisk przekaźnika 15 |
| B | Zacisk przekaźnika 15R (1) |
| C | Przekaźnik podgrzewanej szyby tylnej |
| D | W pojazdach z silnikiem Diesla: |
| Przekaźnik pompy paliwa | |
| mi | Przekaźnik wycieraczki tylnej klapy |
| F | Przekaźnik regulacji siedzenia |
| G | Zacisk przekaźnika 15R (2) |
Za działanie zapalniczki odpowiadają bezpieczniki o numerach 71, 72 i 76.
Skrzynka bezpieczników zasilania
Kolejna skrzynka bezpieczników dużej mocy jest podłączona do dodatniego zacisku akumulatora w bagażniku.
Schemat
Oznaczenie
- F170 – Rezerwa
- F171 – 60A Przednia jednostka sterująca SAM z modułem bezpiecznikowym i przekaźnikowym
- F172 – Jednostka sterująca SAM 100A z modułem bezpieczników i przekaźników z tyłu
Obok jednostki AdBlue (jeśli występuje) można zamontować dodatkowe elementy zabezpieczające odpowiedzialne za jej działanie.
Znalazłeś błąd lub masz coś do dodania – napisz w komentarzach.
