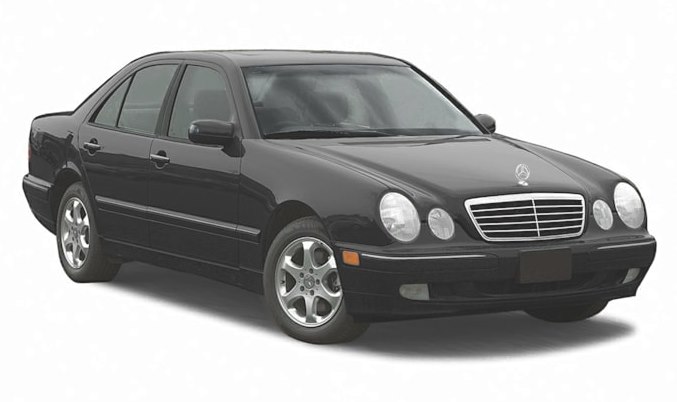

Mercedes –Benz 210 reprezentuje 2 generację samochodów osobowych klasy E , które były produkowane w latach 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 i 2003 z sedanem W210 i kombi S210 . W tym czasie model został odnowiony. W tym materiale znajdziesz informacje o lokalizacji wszystkich elektronicznych jednostek sterujących, szczegółowy opis bezpieczników i przekaźników Mercedesa 210 ze schematami skrzynek, zdjęciami ich wykonania i ich lokalizację. Wybierz bezpiecznik zapalniczki.
Umiejscowienie klocków i elementów w nich zawartych może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu. Sprawdź informacje na podstawie diagramów na okładce pudełka.
Contents
Lokalizacja

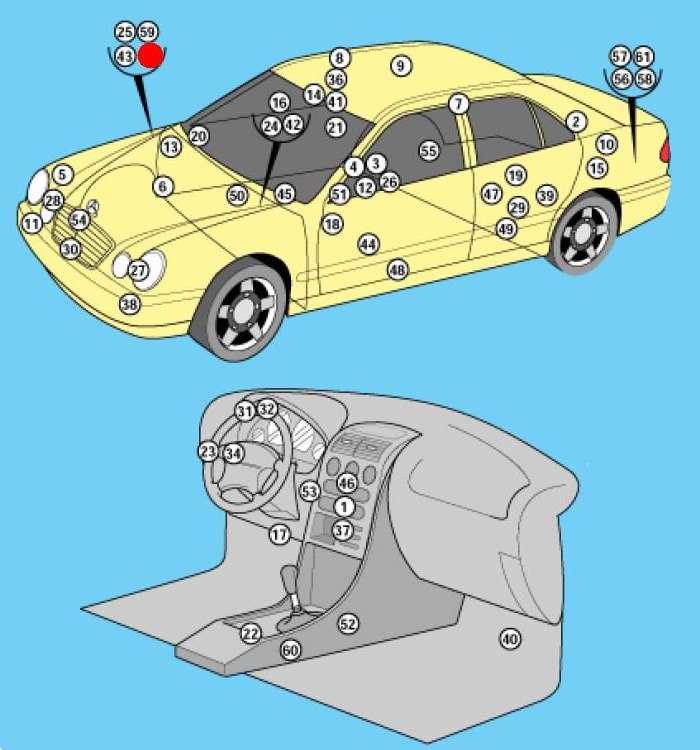

Rysunek poglądowy elektronicznych jednostek sterujących
Opis
| 1 | Sterownik klimatyzacji – w panelu sterowania nagrzewnicy |
| 2 | Wzmacniacz sygnału antenowego – pod tylną półką |
| 3 | Sterownik antykradzieżowy (w połączeniu z pompą próżniową) – pod tylnym siedzeniem |
| 4 | Czujnik przechyłu pojazdu (układ zabezpieczający przed kradzieżą) – pod tylnym siedzeniem |
| 5 | Klakson antywłamaniowy (1997) |
| 6 | Klakson antykradzieżowy (1998) – Za nadkolem |
| 7 | Czujnik zmiany głośności (system antykradzieżowy), lewy (niektóre modele) – słupek B |
| 8 | Czujnik zmiany głośności (system antykradzieżowy), prawy (niektóre modele) – słupek B |
| 9 | Czujniki zmiany głośności (system antykradzieżowy) (niektóre modele) |
| 10 | Wzmacniacz wyjściowy audio |
| 11 | Dodatkowa jednostka sterująca nagrzewnicą |
| 12 | Akumulator – pod tylną kanapą |
| 13 | Jednostka sterująca centralnym zamkiem (podczerwień) |
| 14 | Czujnik sygnału centralnego zamka (podczerwień) – w lusterku wstecznym wewnętrznym |
| 15 | Jednostka sterująca (w razie wypadku) (z TELE AlD) – lewa strona bagażnika |
| 16 | Złącze diagnostyczne (DLC) 1 |
| 17 | Złącze diagnostyczne (DLC) 2 (2001) |
| 18 | Sterownik elektryczny drzwi, strona kierowcy (03/97^) |
| 19 | Elektryczny moduł sterujący drzwi, strona kierowcy (tył) (03/97 ^) |
| 20 | Sterownik elektryczny drzwi, strona pasażera (03/97) |
| 21 | Elektryczny moduł sterujący drzwi, strona pasażera (tył) (03/97) |
| 22 | Jednostka sterująca podnośnikiem szyb – w skrzynce rozdzielczej konsoli środkowej |
| 23 | Skrzynka bezpieczników/przekaźników, tablica przyrządów |
| 24 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 25 | Skrzynka bezpieczników/przekaźników, komora silnika 2 |
| 26 | Skrzynka bezpieczników/przekaźników, pod tylnym siedzeniem |
| 27 | Sterownik reflektorów lewy (modele z reflektorami ksenonowymi) |
| 28 | Sterownik reflektorów, prawy (modele z reflektorami ksenonowymi) |
| 29 | Jednostka sterująca zasięgiem reflektorów (modele z reflektorami ksenonowymi) |
| 30 | Klaksony – za przednim zderzakiem |
| 31 | Jednostka sterująca stacyjki zapłonu |
| 32 | Elektroniczna jednostka sterująca immobilizera – w połączeniu ze sterownikiem wyłącznika zapłonu |
| 34 | Jednostka sterująca oświetleniem – we włączniku reflektorów |
| 35 | Wielofunkcyjna jednostka sterująca 1 (02/97) – funkcje: centralny zamek, elektryczne szyby, szyberdach (centralny zamek) – (03/97), alarm, odmrażanie tylnej szyby, kierunkowskazy, mechanizm regulacji kolumny kierownicy, wycieraczki |
| 36 | Wielofunkcyjna jednostka sterująca 2 (03/97) – funkcje: Lampki wewnętrzne, szyberdach, lampki lusterek kosmetycznych |
| 37 | Jednostka sterująca systemem nawigacji – w zespole audio |
| 38 | Czujnik temperatury otoczenia |
| 39 | Jednostka sterująca systemu parkowania (06/99) |
| 40 | Jednostka sterująca systemu parkowania (07/99) |
| 41 | Czujnik deszczu – w lusterku wewnętrznym |
| 42 | Zespół przekaźników 1 — obejmuje: przekaźnik ABS, przekaźnik układu zarządzania silnikiem, przekaźnik silnika wentylatora chłodzącego, przekaźnik pompy paliwa, przekaźnik pompy powietrza wydechowego, przekaźnik sterowania przepustnicą (^02/97) |
| 43 | Zespół przekaźników 2 — obejmuje: przekaźnik pompy powietrza wylotowego, przekaźnik rozrusznika, przekaźnik zabezpieczenia przed przeciążeniem/przepięciami (ABS) (03/97) |
| 44 | Sterownik zasilania lewego przedniego siedzenia |
| 45 | Sterownik zasilania prawego przedniego siedzenia |
| 46 | Sterownik ogrzewania siedzenia, przód – w bloku przełączników |
| 47 | Sterownik ogrzewania siedzenia, tył – pod tylnym siedzeniem |
| 48 | Czujnik uderzenia bocznego, lewy – niektóre modele, pod przednim siedzeniem |
| 49 | Czujnik uderzenia bocznego, lewy – niektóre modele, pod tylnym siedzeniem |
| 50 | Czujnik uderzenia bocznego, prawy – niektóre modele, pod przednim siedzeniem |
| 51 | Czujnik uderzenia bocznego, prawy – niektóre modele, pod tylnym siedzeniem |
| 52 | Elektroniczna jednostka sterująca SRS |
| 53 | Jednostka sterująca blokadą kolumny kierownicy |
| 54 | Czujnik wysokości nadwozia, przód (modele z reflektorami ksenonowymi) |
| 55 | Czujnik wysokości nadwozia, tył (modele z reflektorami ksenonowymi) |
| 56 | Moduł podłączenia sieci telefonicznej (06/98) – lewa strona bagażnika |
| 57 | Jednostka sterująca interfejsem telefonicznym (06/98) – lewa strona bagażnika |
| 59 | Elektroniczna jednostka sterująca skrzynią biegów |
| 60 | Jednostka sterująca zmianą biegów – wybierak automatycznej skrzyni biegów |
| 61 | Jednostka aktywacji głosowej – lewa linia bagażnika |
Komora silnika

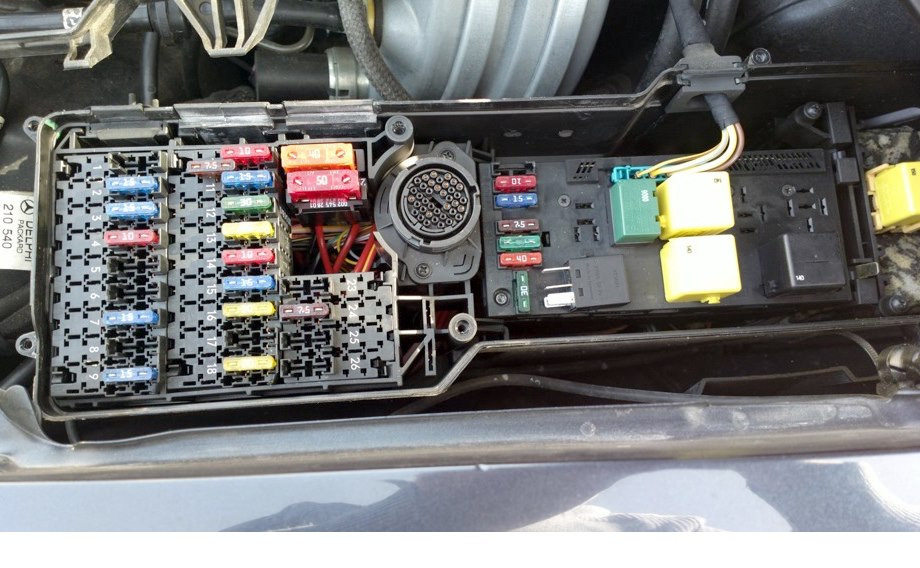

Główna skrzynka bezpieczników i przekaźników
Główna skrzynka bezpieczników i przekaźników znajduje się pod maską po lewej stronie, za osłoną ochronną. Składa się z dwóch działów (bezpieczniki i przekaźniki).
Schemat
Oznaczenie bezpieczników
| F1 | (15A) Zapalniczka (przez wyłącznik zapłonu), oświetlenie popielniczki – 05/99 |
| F2 | (15A) Zapalniczka (przez stacyjkę), oświetlenie popielniczki – 06/99 |
| F3 | (15 A) Przełącznik kombinowany (światła mijania, światła drogowe, wycieraczka/spryskiwacz przedniej szyby, spryskiwacz tylnej szyby), lampka schowka podręcznego |
| F4 | (10A) Układ klimatyzacji/ogrzewania, zegar, reflektory z brzęczykiem ostrzegawczym, czujnik położenia kierownicy (06/99) |
| F5 | (15A) Alarm (z przyczepą) – 02/970 |
| F6 | (15A) Zapalniczka (z akumulatora) – 05/99 |
| F7 | (15A/20A) Zestaw wskaźników, układ klimatyzacji/ogrzewania, skrzynka przekaźników (komora silnika) |
| F8 | (7,5A) Jednostka sterująca klimatyzacją/nagrzewnicą – 02/97 |
| F9 | (15A) Blokada kierownicy – 03/97 |
| F10 | (7,5A) Środek do czyszczenia/spryskiwacza tylnej szyby – 02/97 |
| F11 | (15 A) System audio/nawigacji, lampa tylna, elektrycznie sterowany fotel (03/97), złącze zasilania akcesoriów (przedział bagażowy) – kombi |
| F12 | (10A) Wycieraczka tylnej szyby (niektóre modele), podgrzewacze siedzeń, napęd pasów bezpieczeństwa (komfort), roleta przeciwsłoneczna |
| F13 | (10A) System audio/nawigacja, system SRS, jednostka sterująca (w razie wypadku) |
| F14 | (7,5A) Odbiornik centralnego zamka na podczerwień, wielofunkcyjna jednostka sterująca, system parkowania – ^02/97 |
| F15 | (15A) Układ sterowania automatyczną skrzynią biegów, siłownik(i) zmiennych faz rozrządu (silnik 111), złącze diagnostyczne, układ odzyskiwania oparów paliwa (benzyna), sterownik świec żarowych, regulacja zasięgu reflektorów – 02/97 |
| F 16 | (15A) Elektrycznie sterowane lusterka boczne, wewnętrzne lusterko wsteczne, podgrzewacze spryskiwaczy przedniej szyby – 02/97 |
| F17 | (10A) Odbiornik podczerwieni. Centralny zamek, czujnik położenia kierownicy -^02/97 |
| F18 | (20 A) Moduł sterujący funkcją drzwi, strona kierowcy (tył) (elektrycznie sterowane okno, lampa pozycyjna/światło drzwi) — 03/97—> |
| F19 | (10A/15A) Tempomat, cewki zapłonowe, chłodnica oleju – niektóre modele |
| F20 | (30A/50A) Silnik wentylatora chłodzącego – niektóre modele |
| F22 | (30A) Wielofunkcyjna skrzynka sterownicza – niektóre modele |
| F23 | (7,5A) Czujnik deszczu, telefon |
| F24 | — |
| F25 | (20A) Dodatkowa grzałka |
| F26 | — |
Za działanie zapalniczki odpowiadają bezpieczniki o numerach 1 lub 2.

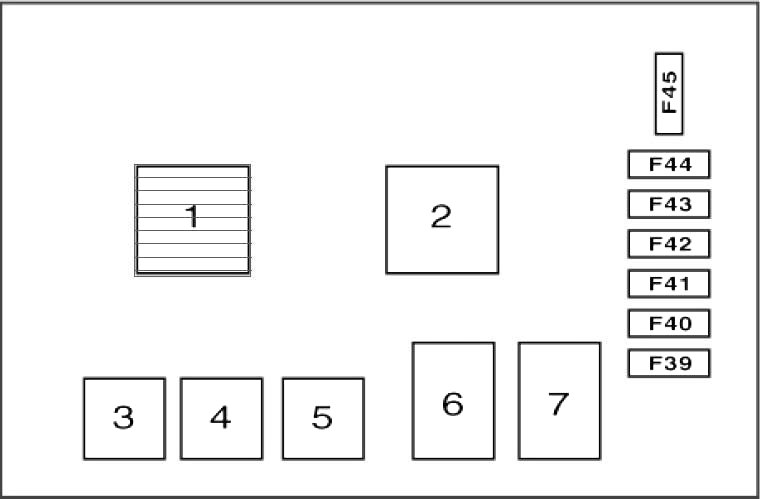

Schemat działu przekaźników
Przeznaczenie
| 1 | Przekaźnik silnika pompy ABS |
| 2 | Przekaźnik silnika wycieraczek szyby przedniej 1 |
| 3 | Przekaźnik silnika wentylatora chłodnicy oleju |
| 4 | Przekaźnik pompy spryskiwacza reflektorów |
| 5 | Przekaźnik silnika wycieraczek szyby przedniej 2 |
| 6 | Przekaźnik pompy spryskiwacza szyby przedniej |
| 7 | Przekaźnik klaksonu |
| F39 | (30A) Silnik wentylatora chłodnicy oleju silnikowego |
| F40 | (10A) Sygnały dźwiękowe |
| F41 | (15A) Wielofunkcyjna skrzynka sterownicza |
| F42 | (7,5A) Dysze nagrzewnicy i spryskiwaczy przedniej szyby |
| F43 | (7,5/10A) Spryskiwacze przedniej szyby |
| F44 | (40A) Wycieraczka szyby przedniej |
| F45 | (30A) Spryskiwacze reflektorów |

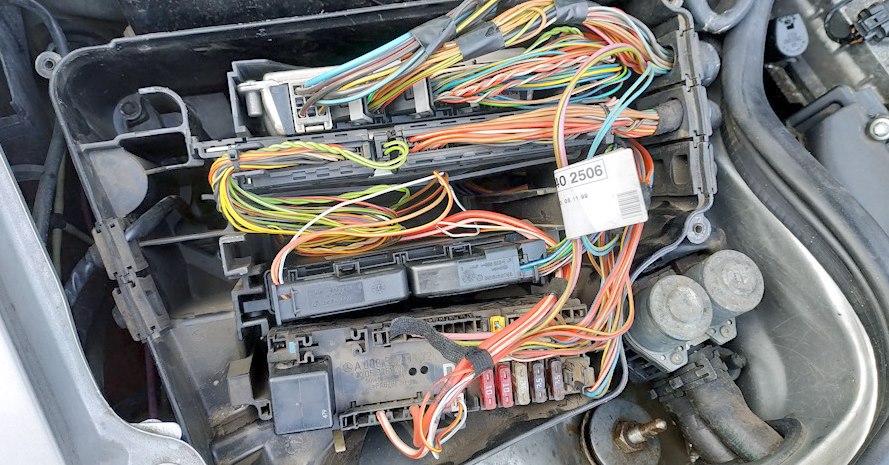

Dodatkowa skrzynka bezpieczników i przekaźników
Znajduje się po prawej stronie, obok elektronicznej jednostki sterującej skrzynią biegów.
Może to obejmować: przekaźnik pompy powietrza wylotowego, przekaźnik rozrusznika, przekaźnik przeciążeniowy/przepięciowy (ABS) i niektóre bezpieczniki.
Przedział pasażerski

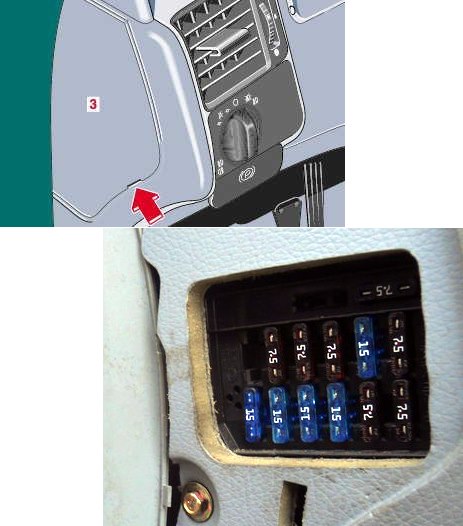

Skrzynka bezpieczników w desce rozdzielczej
Skrzynka bezpieczników jest zainstalowana na końcu deski rozdzielczej, za osłoną ochronną.

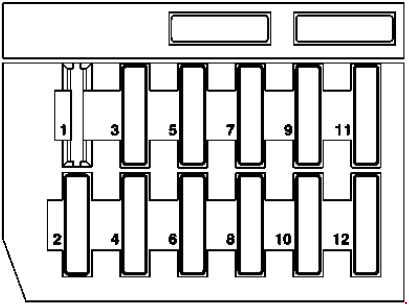

Schemat
Opis
LHD
- Nieużywany
- 15A Przełącznik świateł stopu/tempomat
- 7,5 A Prawe światło drogowe, wskaźnik świateł drogowych reflektora
- 15A Światła cofania, Kierunkowskazy, Sterowanie wycieraczką tylnej szyby (T210), Przyciemniane lusterko wsteczne, Pomoc przy parkowaniu
- 7,5A Lewe światło drogowe
- 15A Prawe światło mijania
- 7,5A Światła postojowe po prawej stronie
- 15A Lewe światło mijania
- 15A Przednie światła przeciwmgielne
- 7,5A Światła postojowe po lewej stronie
- Oświetlenie tablicy rejestracyjnej 7,5 A, oświetlenie tablicy przyrządów, lampki ostrzegawcze, regulacja zasięgu reflektorów
- Tylne światło przeciwmgielne 7,5 A
RHD
- 15A Przednie światła przeciwmgielne
- Tylne światło przeciwmgielne 7,5 A
- 7,5A Światła postojowe po prawej stronie
- 7,5A Światła postojowe po lewej stronie
- 7,5A Lewe światło drogowe
- Oświetlenie tablicy rejestracyjnej 7,5 A, oświetlenie tablicy przyrządów, lampki ostrzegawcze, regulacja zasięgu reflektorów
- 7,5 A Prawe światło drogowe, wskaźnik świateł drogowych reflektora
- 15A Lewe światło mijania
- 15A Przełącznik świateł stopu/tempomat
- 15A Prawe światło mijania
- Nieużywany
- 15A Światła cofania, Kierunkowskazy, Sterowanie wycieraczką tylnej szyby (T210), Przyciemniane lusterko wsteczne, Pomoc przy parkowaniu

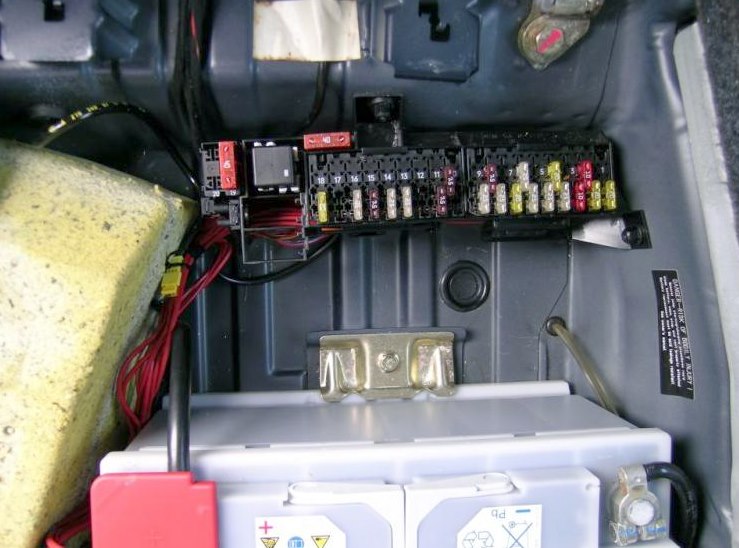

Skrzynka bezpieczników pod tylnym siedzeniem
Pod tylnym siedzeniem pasażera znajduje się kolejna skrzynka bezpieczników i przekaźników.
Schemat
Przeznaczenie
| 1 | 30A do 28.2.97: |
| Wielofunkcyjna skrzynka sterownicza: | |
| Lewe tylne okno elektryczne | |
| Prawe tylne okno elektryczne | |
| 20A od 1.3.97: Jednostka sterująca prawych przednich drzwi | |
| 2 | 30A do 28.2.97: |
| Wielofunkcyjna skrzynka sterownicza: | |
| Przednia lewa szyba elektryczna | |
| Przednia prawa szyba elektryczna | |
| 20A od 1.3.97: Jednostka sterująca prawych tylnych drzwi | |
| 3 | 15A do 28.2.97: |
| oświetlenie bagażnika | |
| Połączona jednostka sterująca | |
| przednia okładka | |
| pokrywa tylna | |
| Lampki w drzwiach | |
| Wentylacja przedniego lewego siedzenia | |
| Wentylacja przedniego prawego siedzenia | |
| Taxi: | |
| Oświetlenie wewnętrzne | |
| 7,5A od 1.3.97: | |
| Dolny panel sterowania | |
| pokrywa tylna | |
| oświetlenie bagażnika | |
| Taxi: | |
| Oświetlenie wewnętrzne | |
| 4 | 25A do 28.2.97: |
| Łukasz | |
| wyłącznik szyberdachu | |
| 25A od 1.3.97: Jednostka sterująca na górnym panelu sterowania | |
| 5 | 25A Układ pneumatyczny |
| Klakson systemu antykradzieżowego | |
| Radio | |
| Panel sterowania radiem i systemem nawigacji | |
| Procesor nawigacji | |
| Odtwarzacz CD ze zmieniarką (w bagażniku) | |
| Odbiornik i wzmacniacz (w bagażniku) | |
| Wyświetlacz i jednostka sterująca funkcjami COMAND (od 1.6.99) | |
| Moduł wzmacniacza anteny tylnej szyby (stan na 1.6.99) | |
| 6 | 20A do 28.2.97: |
| Wagon: System zamykania klapy tylnej | |
| 25A od 1.3.97: | |
| Silniki 111, 112, 113: Pompa paliwa | |
| 7 | 30A do 28.2.97: |
| Lusterka elektryczne | |
| Napęd regulacji kolumny kierownicy | |
| 20A od 1.3.97: | |
| Wagon: System zamykania klapy tylnej | |
| 8 | 25A Sterownik fotela elektrycznego, lewy (z pamięcią) |
| 25A Częściowo elektryczna regulacja siedzenia kierowcy (od 1.6.99) | |
| 9 | 25A Sterownik fotela elektrycznego, lewy (z pamięcią) |
| 25A Regulacja częściowo elektrycznego siedzenia pasażera (od 1.6.99) | |
| 10 | Lodówka 10A |
| Monitoring wnętrza (w obecności alarmu) (do 28.2.97): | |
| Czujnik ruchu | |
| Sygnalizacja (ATA) (do 28.02.97): | |
| Czujnik pochylenia ATA | |
| Systemy informacyjne (Japonia; od 1.3.97 do 31.5.99): | |
| Odtwarzacz CD ze zmieniarką (w bagażniku) | |
| Wzmacniacz antenowy | |
| tuner telewizyjny | |
| Procesor nawigacji | |
| Przekaźnik 15 zacisków | |
| Wyświetlacz i jednostka sterująca funkcjami COMAND (od 1.6.99): | |
| tuner telewizyjny | |
| 11 | 7,5A od 1.3.97 do 31.5.99: |
| Sygnalizacja (ATA): | |
| Klakson alarmowy z opcjonalną baterią | |
| Czujnik pochylenia (USA) | |
| ADS lub ESP, silnik 112, 113 i 606: | |
| Czujnik położenia kierownicy | |
| Monitoring wnętrza (jeśli jest alarm): | |
| czujnik pochylenia | |
| Czujnik ruchu | |
| od 1.6.99: | |
| USA: | |
| Awaryjne otwieranie pokrywy bagażnika (od 1.6.00) | |
| Elektroniczny program stabilności (ESP): | |
| Czujnik położenia kierownicy | |
| Monitoring wnętrza (jeśli jest alarm): | |
| Czujnik ruchu | |
| czujnik pochylenia | |
| 12 | 25A Złącze przyczepy |
| 13 | 25A Sterownik fotela elektrycznego, prawy (z pamięcią) |
| 14 | 25A Sterownik fotela elektrycznego, prawy (z pamięcią) |
| 15 | Taksówka 7.5A (do 28.02.97): |
| Oświetlenie znaku taksówki | |
| Włącznik świateł znaku taksówki | |
| Dynamiczny system nawigacji (od 1.3.97 do 31.5.98): | |
| Telefon | |
| Jednostka sterująca TELE AID (od 1.3.97) | |
| Jednostka sterująca połączeniami alarmowymi (od 1.3.97) | |
| Nadajnik/odbiornik CTEL (do 31.5.98) | |
| Jednostka sterująca sterowaniem głosowym (od 1.6.98) | |
| Interfejs D2B (do 31.5.00) | |
| Jednostka sterująca monitorująca ciśnienie w oponach (od 1.3.97) | |
| 16 | Wzmacniacz audio 25A |
| 17 | 25A do 28.2.97: |
| Ogrzewanie tylnych siedzeń | |
| 20A od 1.3.97: | |
| Ogrzewanie tylnych siedzeń | |
| 18 | 20A Podgrzewane przednie siedzenia |
| 19 | 40A Układ pneumatyczny |
| Ogrzewanie tylnej szyby | |
| centralny zamek | |
| Sygnalizacja | |
| Czujnik objętości i czujnik holowania | |
| 20 | 40A od 1.3.97: |
| auta służbowe | |
| Taxi: | |
| Dodatkowa skrzynka bezpiecznikowa |
Zamieściliśmy także film na naszym kanale YouTube. Zobacz i subskrybuj.
To wszystko. Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
