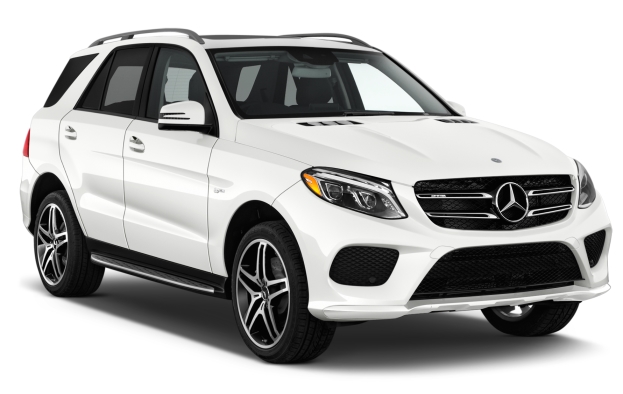

Mercedes ML W166 stanowi 3 generację SUV-a Mercedes-Benz Klasy M, który był powszechny w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 i dostarczany na całym świecie. W tym czasie model został odnowiony. Informacje te przy wydawaniu są także dostępne w przypadku Mercedesa GL X166 i Mercedesa GLS X166 , ponieważ mają one zastosowanie do przewodów elektrycznych. Można w nim znaleźć opis bezpieczników i przekaźników Mercedes 166 ze schematami skrzynkowymi, zdjęciami ich wykonania oraz lokalizacją. Zwróć uwagę na bezpiecznik za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników w przypadku, które może wywołać efekt od zadziałania, zależnego od roku produkcji, o działaniu i działaniu dostarczającym twój samochód.
Komora silnika
Lokalizacja

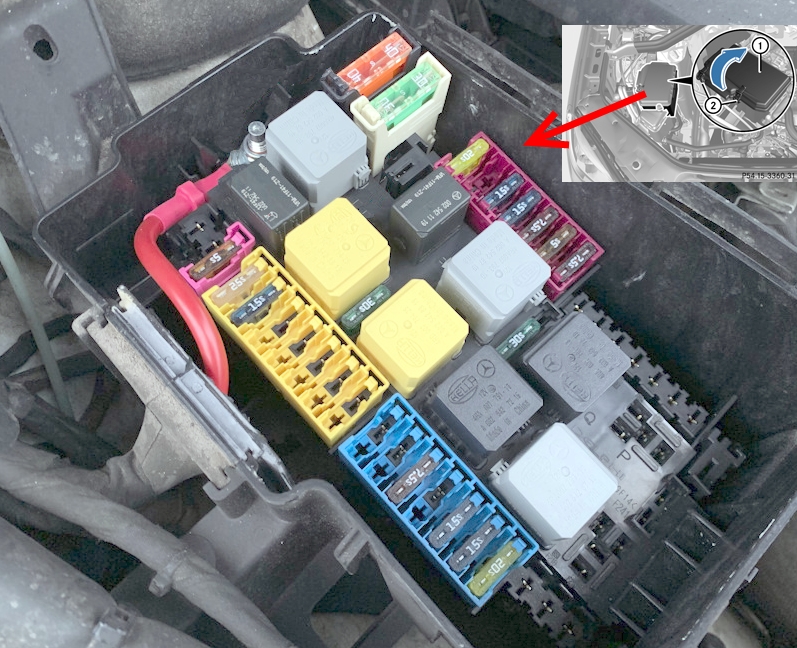

Zdjęcie poglądowe
Opis
- F32/3 – Skrzynka bezpieczników zabezpieczenia
- F58 – Skrzynka bezpieczników i przekaźników
Skrzynka bezpieczników i przekaźników
Zdjęcie poglądowe

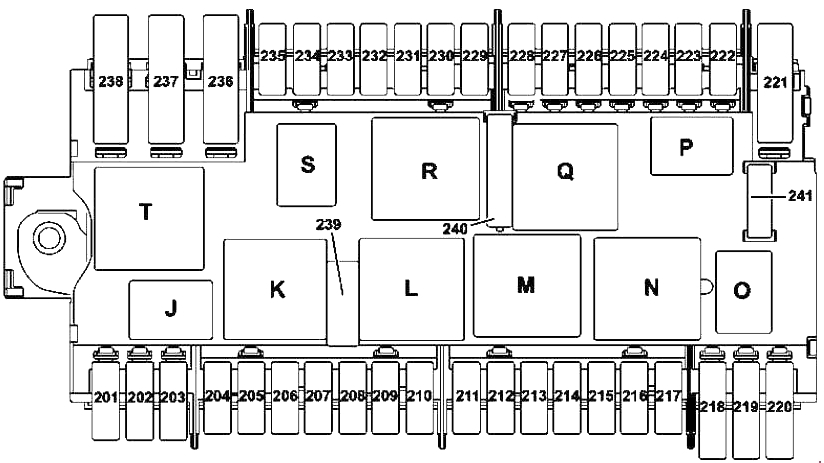

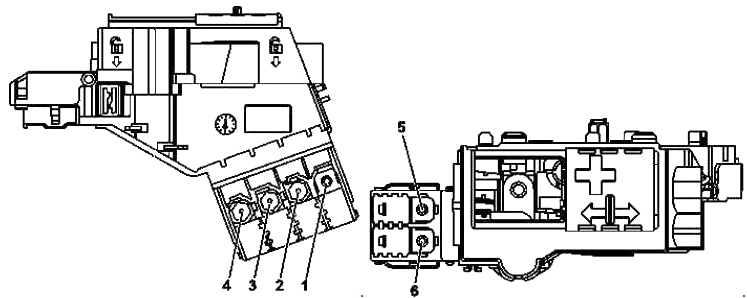

Schemat
Przeznaczenie
| 201 | rezerwa |
| 202 | 20A Nagrzewnica pomocnicza |
| 203 | 5A Syrena alarmowa |
| 204 | 25A Elektroniczna jednostka sterująca stabilizacją ruchu |
| 205 | 15A Lewy róg |
| Prawy róg | |
| 206 | rezerwa |
| 207 | rezerwa |
| 208 | rezerwa |
| 209 | rezerwa |
| 210 | rezerwa |
| 211 | rezerwa |
| 212 | rezerwa |
| 213 | 7,5A Dotyczy dotyczy 642, 651: |
| Jednostka sterująca CDI | |
| Dotyczy silnika 157, 276, 278: | |
| Jednostka sterująca ME | |
| 214 | 15A Dotyczy dotyczy 157, 276, 278: |
| Jednostka sterująca ME | |
| Obowiązuje dla pojazdów z silnikiem 651: | |
| Jednostka sterująca CDI | |
| BlueTEC: | |
| Jednostka sterująca czujnikiem Nox | |
| 215 | 15A Obowiązuje dla pojazdów z silnikiem 157, 276, 278: |
| Złącze wtyczki narzędzia silnika/komora silnika (pin 7) | |
| Obowiązuje dla pojazdów z silnikiem 642: | |
| Złącze elektryczne wtykowe silnika/komory silnika (styk 7) poprzez zacisk kablowy 87 D3 | |
| Siłownik żaluzji grzejnika | |
| Obowiązuje dla pojazdów z silnikiem 651: | |
| Złącze wtyczki narzędzia silnika/komora silnika (pin 7) | |
| Siłownik żaluzji grzejnika | |
| 216 | 15A Dotyczy dotyczy 157, 276, 278: |
| Zakończenie brzeszczotu, zacisku 87D2 | |
| Obowiązuje dla pojazdów z silnikiem 642: | |
| Jednostka sterująca CDI | |
| Złącze wtyczki narzędzia silnika/komora silnika (pin 6) | |
| Regulowane lewe mocowanie silnika | |
| Regulowane prawe mocowanie silnika | |
| Obowiązuje dla pojazdów z silnikiem 651: | |
| Silnik wentylatora | |
| Jednostka sterująca CDI | |
| Złącze wtyczki narzędzia silnika/komora silnika (pin 6) | |
| Regulowane mocowanie silnika, lewe (Y123) Regulowane mocowanie silnika, prawe | |
| 217 | 20A Dotyczy dotyczy 157, 276, 278: |
| Złącze wtyczki narzędzia silnika/komora silnika (pin 5) | |
| Obowiązuje dla 642, 651: | |
| Jednostka sterująca CDI | |
| Złącze wtyczki narzędzia silnika/komora silnika (pin 5) | |
| 218 | rezerwa |
| 219 | 10A Dotyczy leku 278, 157: Pompa obiegowa chłodnicy powietrza doładowującego |
| 220 | rezerwa |
| 222 | rezerwa |
| 223 | rezerwa |
| 224 | rezerwa |
| 225 | rezerwa |
| 226 | rezerwa |
| 227 | rezerwa |
| 228 | rezerwa |
| 229 | 7,5A Przedni lewy reflektor |
| 230 | 5A jednostka sterująca do elektronicznej kontroli stabilności |
| 231 | 7,5A Przedni prawy reflektor |
| 232 | 15A W pełni sterowany sterownik skrzyni biegów |
| Pojazdy bez funkcji „ECO Start-Stop”: Dodatkowa jednostka sterująca pompą oleju przekładniowego | |
| 233 | 15A Sterownik reflektorów |
| 234 | 5A Moduł elektryczny zabezpieczający DISTRONIC |
| 235 | 20A Podgrzewane pióra wycieraczek |
| 236 | rezerwa |
| 237 | 15A KP 722.9: Moduł serwonapędu do automatycznej skrzyni biegów dla systemu DIRECT SELECT |
| 238 | 40A Sprężarka AIRMATIC |
| 239 | Silnik wycieraczek 30A |
| 240a | 30A Pojazd bez funkcji „ECO Start-Stop”: Rozrusznik |
| 240b | 30A Pojazdy z funkcją „ECO Start-Stop”: Skrzynka bezpieczników w komorze silnika |
| 241 | rezerwa |
| Przekaźnik | |
| J | Przekaźnik klaksonu |
| K | Przekaźnik trybunał wycieraczek 1/2 |
| L | Włączenie/wyłączenie przekaźnika wycieraczek |
| M | Przekaźnik zacisku 50 rozrusznika |
| N | Przekaźnik el. zaciski zaciskowe 87M |
| O | Przekaźnik turbosprężarki |
| P | Przekaźnik rezerwowy |
| Q | Przekaźnik zacisku 15 (bez obsługi) |
| R | Zacisk przekaźnika 15 |
| S | Przekaźnik podgrzewanych piór wycieraczek |
| T | Przekaźnik AIRMATIC |
Skrzynka bezpieczników zasilania

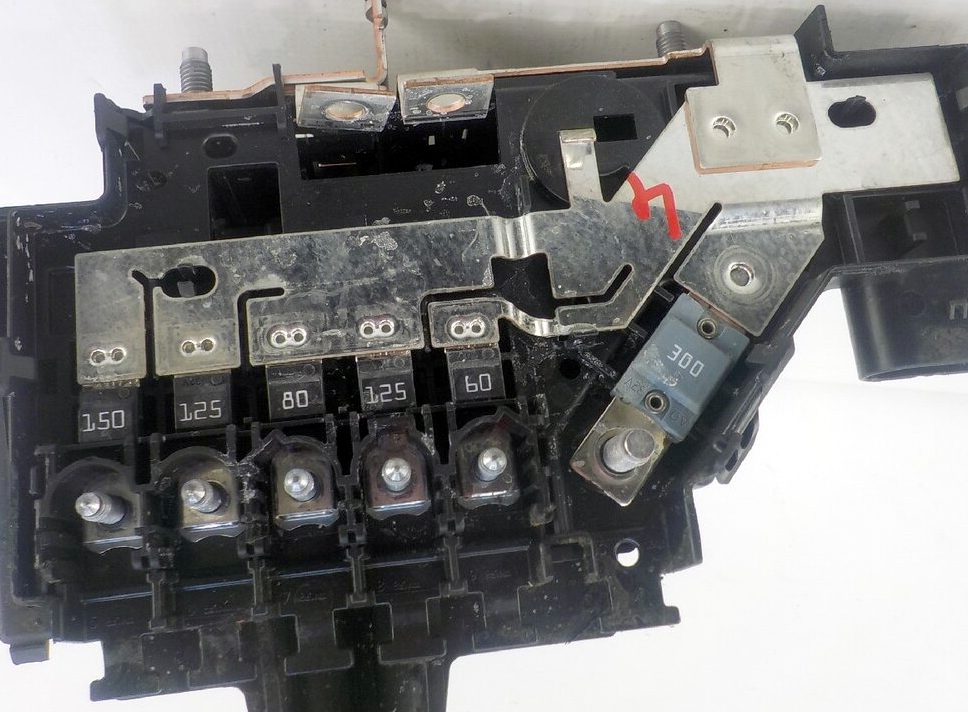

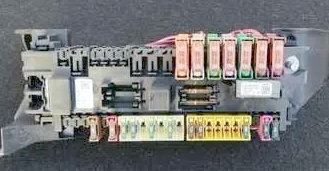

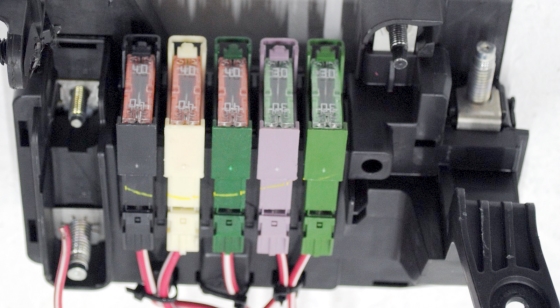

Zdjęcie

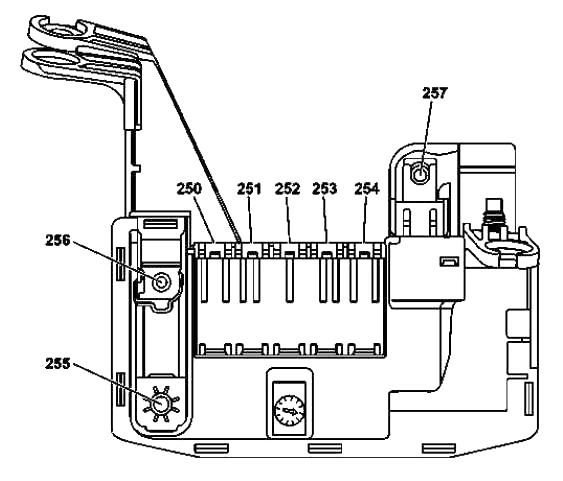

Schemat
Oznaczenie
| 250 | Jednostka sterująca SAM 40A |
| 251 | Jednostka sterująca SAM 40A |
| 252 | Jednostka sterująca SAM 40A |
| 253 | 30A Sterownik przednich lewych drzwi |
| 254 | 30A Sterownik sterownika lewych drzwi |
| 255 | Skrzynka bezpieczników zasilania baterii 200 A |
| 256 | 150A Tylna bezpieczników |
| 257 | Silnik wysokoprężny 150A: Dodatkowa nagrzewnica elektryczna |
Możliwość zamontowania niektórych elementów przekaźnika poza tymi blokami, np. przekaźniki ogrzewania węży do dysz spryskiwaczy.
Przedział lotniczy

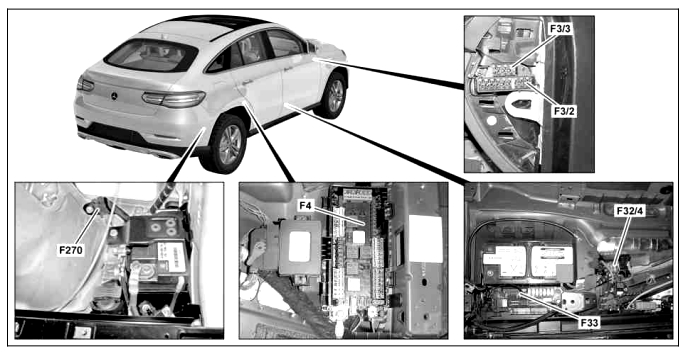

Lokalizacja
Rysunek poglądowy
Opis
- F3/2, F3/3 – Skrzynka bezpieczników w desce rozdzielczej
- F4 – Główny bezpieczniki i przekaźniki z tyłu
- F32/4 – Skrzynka bezpieczników zabezpieczenia
- F33 – Skrzynka bezpieczników komory bocznej
- F270 – Bezpiecznik buforowego
Skrzynka bezpieczników i przekaźników

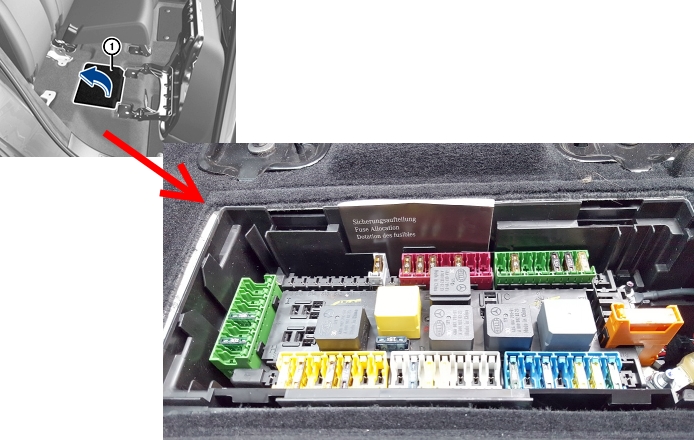

Główna skrzynka z bezpiecznikami i przekaźnikami w kabinie, która znajduje się pod gniazdem, jest źródłem zasilania.

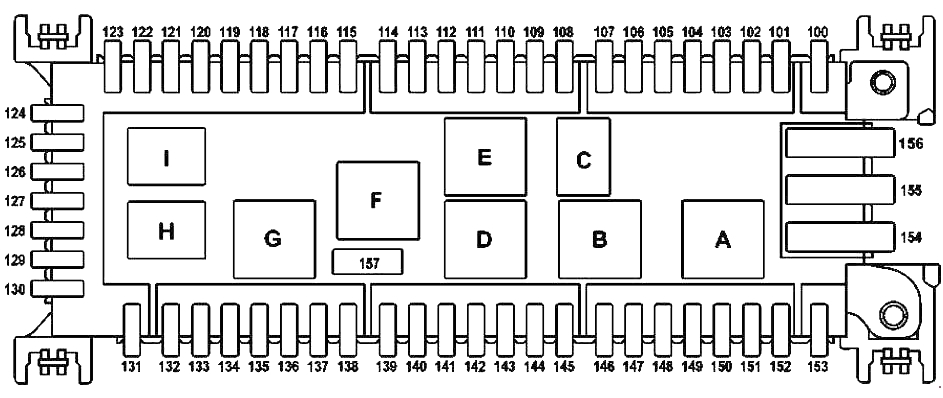

Schemat
Przeznaczenie
| 100 | 5A Moduł audio |
| Moduł bojowy COMAND | |
| Złącze elektryczne do nawigacji elektrycznej | |
| 101 | 20A Jednostka sterująca wykrywaniem przyczepy |
| 102 | 7,5A Jednostka sterująca środkiem chemicznym |
| 103 | 7,5 A Jednostka sterująca przedniego pasażera |
| 104 | Wzmacniacz antenowy 5A / kompensator telefoniczny |
| Moduł Bluetooth® | |
| 105 | 5A Uchwyt modułu nawigacyjnego |
| 106 | 5A jednostka sterująca klapą tylną |
| 107 | 10A moduł zwalniający, 2. rząd siedzeń, lewy |
| Moduł zwalniający, 2. rząd siedzeń, prawy | |
| 108 | rezerwa |
| 109 | rezerwa |
| 110 | Jednostka sterująca AdBlue® 5A |
| 111 | Gniazdo przyczepy 15A |
| 112 | 5A jednostka sterująca pompą paliwa |
| 113 | 5A jednostka sterująca otwierająca hamulca postojowego |
| 114 | 5A Przełącznik oświetlenia zewnętrznego |
| 115 | 5A Jednostka sterująca wykrywaniem przyczepy |
| 116 | 5A Zakończenie zacisku 87 jednostki sterującej radaru |
| Moduł sterujący COLLISION PREVENTION ASSIST | |
| 117 | 5A Jednostka sterująca noktowizorem |
| 118 | rezerwa |
| 119 | 5A Jednostka sterująca skrzyni rozdzielczej |
| 120 | 5A Czujnik jakości paliwa |
| Jednostka sterująca tachografu cyfrowego | |
| 121 | rezerwa |
| 122 | rezerwa |
| 123 | rezerwa |
| 124 | 30A Złącze wtykowe elektryczne dla funkcji elektrycznego sterowania hamulcem |
| 125 | rezerwa |
| 126 | 15A Jednostka sterująca rozpoznawaniem przyczepy |
| 127 | 30A Jednostka sterująca siedzenia kierowcy |
| 128 | 20A Jednostka sterująca rozpoznawaniem przyczepy |
| 129 | 30A Jednostka sterująca przedniego siedzenia pasażera |
| 130 | 20A Jednostka sterująca rozpoznawaniem przyczepy |
| 131 | rezerwa |
| 132 | 25A Jednostka sterująca pompą paliwa |
| 133 | 5A Odbiornik zdalnego sterowania radiowego do ogrzewania postojowego |
| 134 | 5A Czujnik ciśnienia rozpoznający zajętość siedzenia |
| Rozpoznawanie obecności i AKSE, przedni fotel pasażera | |
| 135 | 5A Oświetlenie schowka na rękawiczki |
| 136 | 7.5A Jednostka sterująca systemu przytrzymującego pasażera (dodatkowy system przytrzymujący) |
| 137 | 5A Przygotowanie bezpiecznika elektrycznego do montażu systemu Elektronicznego Poboru Opłat |
| Kamera cofania sprzętu elektronicznego | |
| Złącze elektryczne do nawigacji zewnętrznej | |
| 138 | 15A Aktywna jednostka sterująca stabilizacją przechyłu |
| 139 | rezerwa |
| 140 | Jednostka sterująca AdBlue® 7,5 A |
| 141 | Jednostka sterująca AdBlue® 15A |
| 142 | Jednostka sterująca AdBlue® 20A |
| 143 | rezerwa |
| 144 | rezerwa |
| 145 | Uchwyt na kubek 7,5A |
| 146 | 30A Filtr wycinający tylną szybę |
| 147 | 30A Moduł audio |
| Moduł sterujący COMAND | |
| 148 | 15A Element grzejny zapalniczki samochodowej |
| Zdejmowane złącze uchwytu na kubek | |
| 149 | Gniazdo 5A 115 V |
| 150 | Gniazdo 20A w bagażniku |
| 151 | Gniazdo 20A, 2. rząd siedzeń, lewe |
| Gniazdo w 2 rzędzie siedzeń po prawej stronie | |
| 152 | 30A Jednostka sterująca systemami przedziału tylnego |
| 153 | Jednostka sterująca przetwornicą AC/DC 25A |
| 154 | 40A Jednostka sterująca klapą tylną |
| 155 | rezerwa |
| 156 | rezerwa |
| 157 | 15A Silnik wycieraczek tylnej klapy |

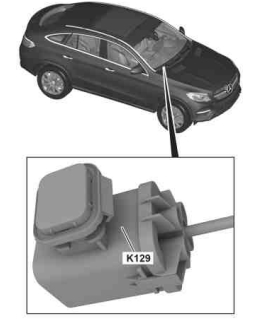

| Przekaźnik | |
| А | Zaciski gniazda przekaźnika 15R2 |
| B | Przekaźnik podgrzewanej szyby tylnej |
| C | Przekaźnik zapasowy |
| D | Przekaźnik AdBlue® |
| mi | Zacisk przekaźnika 15 |
| F | Przekaźnik wycieraczki tylnej szyby |
| G | Zacisk przekaźnika 15R1 |
| H | Przekaźnik zapasowy |
| I | Przekaźnik zapasowy |
Bezpieczniki 148 – 151 odpowiadają za zapalniczkę.
Skrzynka bezpieczników w panelu
Skrzynka bezpieczników jest zainstalowana na prawym końcu tablicy rozdzielczej, za pokrywą ochronną.

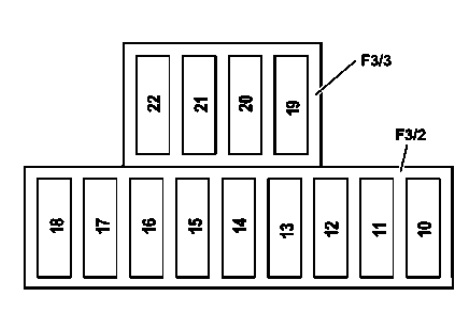

Schemat
Opis
- 10 7,5A Elektroniczna jednostka sterująca stacyjką
- 11 10A Jednostka sterująca modułu elektronicznego kolumny kierownicy
- 12 5A Zestaw wskaźników
- 13 15A Elektroniczne sterowanie wentylatorem pomocniczym
- 14 5A Złącze diagnostyczne
- 15 5A Górna skrzynka sterownicza
- 16 Rezerwa
- 17 Rezerwa
- 18 Rezerwa
- 19 15A Panel sterowania klimatem
- 20 5A Jednostka sterująca modułu elektronicznego kolumny kierownicy
- 21 7,5A Wyświetlacz audio/COMAND
- 22 Rezerwa
Skrzynka bezpieczników komory akumulatora
We wnęce obok akumulatora zainstalowana jest kolejna skrzynka bezpieczników.

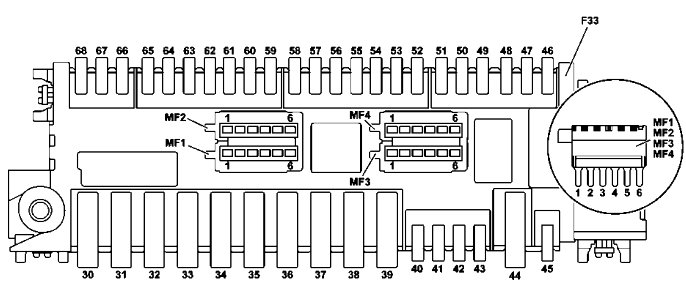

Schemat
Przeznaczenie
| 30 | 40A Jednostka sterująca wzmacniaczem głośnikowym |
| Wzmacniacz niskotonowy 30A | |
| 31 | 40A Bezpiecznik i moduł przekaźnika komory silnika |
| 32 | 40A regulator wentylatora |
| 33 | 40A Dwustronny napinacz przedniego lewego pasa bezpieczeństwa |
| 34 | 40A Tylna skrzynka bezpieczników |
| 35 | 40A Odwracalny napinacz przedniego prawego pasa bezpieczeństwa |
| 36 | Skrzynka bezpieczników 40A, zacisk 30, panel przedni |
| 37 | Przewód pomiarowy 40A |
| 38 | rezerwa |
| 39 | rezerwa |
| 40 | 25A Elektroniczne sterowanie wentylatorem klimatyzacji tylnej |
| 41 | rezerwa |
| 42 | rezerwa |
| 43 | rezerwa |
| 44 | rezerwa |
| 45 | 5A Jednostka sterująca tachografu cyfrowego |
| 46 | rezerwa |
| 47 | 10A Jednostka sterująca wzmacniaczem głośnikowym |
| 48 | 30A Jednostka sterująca systemami przedziału tylnego |
| 49 | 5A EDW/zabezpieczenie przed odholowaniem/jednostka sterująca monitora wnętrza |
| 50 | 5A Jednostka sterująca systemem połączeń alarmowych |
| 51 | 5A Wzmacniacz antenowy FM 1, AM, ZV i KEYLESS-GO |
| 52 | 30A Sterownik przednich prawych drzwi |
| 53 | 15A Sufitowa skrzynka sterownicza |
| 54 | Przewód |
| 55 | 30A Jednostka sterująca systemami przedziału tylnego |
| 56 | Jednostka sterująca KeyLess-Go 15A |
| 57 | 30A Sterownik sterownika prawych drzwi |
| 58 | 30A jednostka sterująca skrzynki rozdzielczej |
| 59 | 7.5A Jednostka sterująca systemu przytrzymującego pasażera (dodatkowy system przytrzymujący) |
| 60 | 7,5A Skrzynka sterownicza sufitowa |
| 61 | rezerwa |
| 62 | Jednostka sterująca AIRMATIC 15A |
| 63 | 20A Moduł zaawansowanym dachem przesuwnym |
| Moduł przesuwający się na dachu | |
| 64 | 30A Pompa powietrza do siedziby wielokonturowego |
| 65 | Skrzynka bezpieczników 30A, zacisk 30g, panel przedni |
| 66 | rezerwa |
| 67 | 30A Jednostka sterująca otwierająca hamulca postojowego |
| 68 | 30A Jednostka sterująca otwierająca hamulca postojowego |
| MF1 | 5A Pin 1: Moduł audio / panel sterowania systemu COMAND |
| Kontakt 2: | |
| Dolny panel sterowania | |
| Panel sterowania trybem jazdy terenowej | |
| Pin 3: Jednostka sterująca wspomaganiem parkowania | |
| Pin 4: Jednostka sterująca elektroniczna kontrola stabilności | |
| Pin 5: Jednostka sterująca SAM | |
| Pin 6: Jednostka sterująca wzmacniacza głośnikowego | |
| MF2 | 5A Pin 1: Jednostka sterująca HBF |
| Pin 2: Jednostka sterująca monitorująca ciśnienie w oponach | |
| Kontakt 3: | |
| Jednostka sterująca cyfrową transmisją audio | |
| Jednostka sterująca satelitarnego cyfrowego radia audio (SDAR). | |
| Pin 4: Kamera wielofunkcyjna | |
| Pin 5: Jednostka sterująca interfejsem multimedialnym | |
| Pin 6: | |
| Tylna kamera | |
| Skrzynka sterująca kamerą 360° | |
| MF3 | 5A Pin 1: Tylny lewy wyświetlacz |
| Pin 2: Prawy wyświetlacz | |
| Kontakt 3: | |
| Tuner telewizyjny (analogowy/cyfrowy) | |
| Tuner telewizyjny | |
| Pin 4: Odtwarzacz DVD | |
| Pin 5: Jednostka sterująca czujnikami wideo i radarowymi | |
| Kontakt 6: Rezerwa | |
| MF4 | Kontakt 1: Rezerwa |
| Kontakt 2: Rezerwa | |
| Kontakt 3: Rezerwa | |
| Kontakt 4: Rezerwa | |
| Kontakt 5: Rezerwa | |
| Kontakt 6: Rezerwa |
Skrzynka bezpieczników zasilania
Ta bezpieczników dużej mocy może się znajdować w pobliżu źródła zasilania.
Schemat
Oznaczenie
- 40A Jednostka sterująca do elektronicznej kontroli stabilności
- rezerwa
- 30A Pojazdy z funkcją ECO Start-Stop: Moduł bezpiecznika i przekaźnika w komorze silnika
- rezerwa
- 150A Bezpiecznik i moduł przekaźnika komory silnika
- Silnik wentylatora 125A
- Skrzynka bezpieczników 300/400A w kabinie głównej
- 100A Jednostka sterująca sterowaniem ustawieniami kierowniczego
Zagrożenie lub błąd masz coś dodania – napisz w komentarzach.
