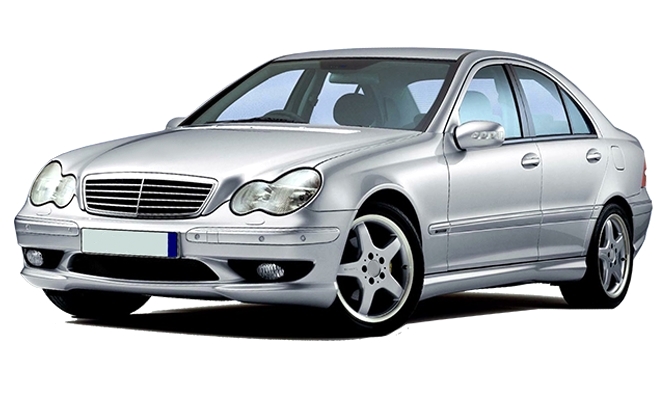

Mercedes 203 C-class reprezentuje 2 generację gamy modelowej, która była produkowana w latach 2000, 2001, 2002, 2003, 2004, 2005, 2006 i 2007 z sedanem w203, kombi s203, coupe (C160, C180 , C230 , C240 , C280, C320). W tym czasie model został odnowiony. W tej publikacji znajdziesz informacje na temat lokalizacji elektronicznych jednostek sterujących, szczegółowy opis bezpieczników i przekaźników Mercedes 203 wraz ze schematami skrzynek i zdjęciami ich lokalizacji. Zwróć uwagę na bezpieczniki odpowiedzialne za zapalniczkę i pompę paliwa.
Umiejscowienie bloków i konstrukcja znajdujących się w nich elementów może różnić się od pokazanej i zależy od roku produkcji, regionu dostawy oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Lokalizacja

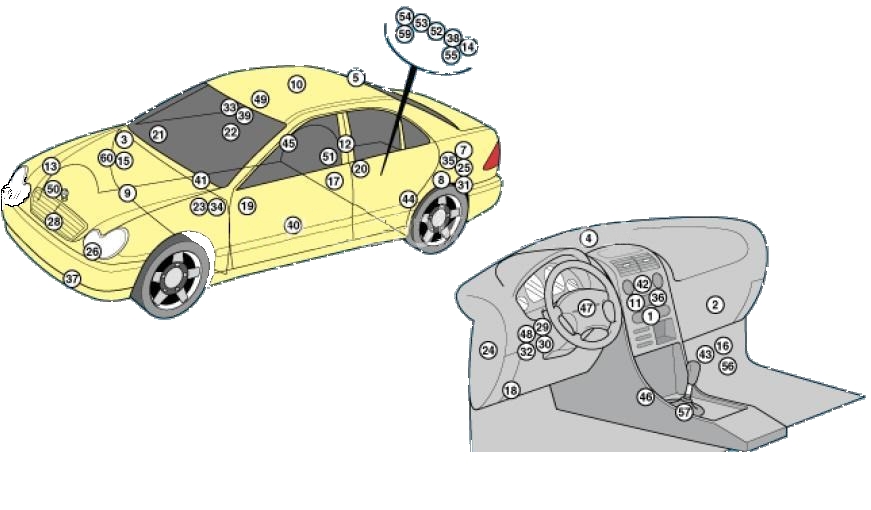

Rysunek poglądowy
Opis
| 1 | Jednostka sterująca klimatyzatorem/nagrzewnicą – na panelu sterowania nagrzewnicy |
| 2 | Moduł sterujący wentylatora klimatyzacji/nagrzewnicy – obok silnika wentylatora |
| 3 | Czujnik czystości powietrza (układ klimatyzacji) |
| 4 | Czujnik nasłonecznienia (układ klimatyzacji) |
| 5 | Wzmacniacz sygnału antenowego – 1, górna tylna szyba |
| 7 | Centralka antykradzieżowa (zintegrowana z wielofunkcyjną centralką sterującą) – lewa strona bagażnika |
| 8 | Czujnik pochylenia pojazdu (system antykradzieżowy) – lewa strona bagażnika |
| 9 | Klakson antywłamaniowy – za nakładką nadkola |
| 10 | Czujniki zmiany głośności (system antykradzieżowy) |
| 11 | Zespół audio – w systemie nawigacji |
| 12 | Wzmacniacz wyjściowy audio (jeśli jest na wyposażeniu) – prawa strona bagażnika |
| 13 | Dodatkowa jednostka sterująca nagrzewnicą |
| 14 | Odbiornik zdalnego sterowania nagrzewnicy dodatkowej – pod deską rozdzielczą (tylny przedział bagażowy) |
| 15 | Bateria akumulatorowa |
| 16 | Jednostka sterująca pompy próżniowej wspomagania hamulców |
| 17 | Czujnik sygnału centralnego zamka (podczerwień) – w klamce drzwi kierowcy |
| 18 | Złącze diagnostyczne (DLC) |
| 19 | Elektryczny sterownik drzwi kierowcy |
| 20 | Sterownik elektryczny lewych tylnych drzwi |
| 21 | Elektryczny sterownik drzwi pasażera |
| 22 | Sterownik osprzętu elektrycznego tylnych drzwi prawych |
| 23 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 24 | Skrzynka bezpieczników/deska rozdzielcza przekaźników |
| 25 | Skrzynka bezpieczników/przekaźników, przedział bagażowy |
| 26 | Sterownik reflektorów lewy (modele z reflektorami ksenonowymi) |
| 27 | Sterownik reflektorów, prawy (modele z reflektorami ksenonowymi) |
| 28 | Sygnały dźwiękowe 1/2 – za kratką |
| 29 | Jednostka sterująca stacyjki zapłonu |
| 30 | Elektroniczna jednostka sterująca immobilizera – (zintegrowana ze sterownikiem stacyjki) |
| 31 | Przekaźnik kierunkowskazów/alarmu – w wielofunkcyjnej skrzynce sterowniczej 2 |
| 32 | Sterownik oświetlenia – za włącznikiem reflektorów |
| 34 | Wielofunkcyjny moduł sterujący 1 – przymocowany do skrzynki bezpieczników/przekaźników w komorze silnika – Funkcje: lampki wewnętrzne, reflektory, klaksony, wycieraczki przedniej szyby, kontrola ciśnienia klimatyzacji, spryskiwacze reflektorów, poziom płynu chłodzącego, poziom płynu hamulcowego, termometr, lusterka zewnętrzne siłownika mocy |
| 35 | Wielofunkcyjna jednostka sterująca 2 – podłączona przez skrzynkę bezpieczników/przekaźników, bagażnik – funkcje: centralny zamek, poziom paliwa, zabezpieczenie przed kradzieżą, alarm, odmrażanie tylnej szyby, światła tylne, otwieranie pokrywy bagażnika, wycieraczka tylnej szyby (kombi) |
| 36 | Jednostka sterująca systemu nawigacji |
| 37 | Czujnik temperatury otoczenia |
| 38 | Jednostka sterująca systemem parkowania – pod panelem, z tyłu bagażnika |
| 39 | Czujnik deszczu – górna środkowa szyba przednia |
| 40 | Sterownik fotela elektrycznie sterowany (z pamięcią), przedni lewy – pod siedzeniem |
| 41 | Sterownik fotela elektrycznie sterowany (z pamięcią), przedni prawy – pod siedzeniem |
| 42 | Sterownik ogrzewania siedzenia, przód – w bloku przełączników |
| 43 | Elektroniczna jednostka sterująca skrzynią biegów – sekwencyjna ręczna skrzynia biegów |
| 44 | Czujnik uderzenia bocznego, lewy – pod tylnym siedzeniem |
| 45 | Czujnik uderzenia bocznego, prawy – pod tylnym siedzeniem |
| 46 | Elektroniczna jednostka sterująca SRS |
| 47 | Elektryczna jednostka sterująca kolumny kierownicy – za kierownicą |
| 48 | Jednostka sterująca blokady kolumny kierownicy – wbudowana w jednostkę sterującą blokady zapłonu |
| 49 | Elektryczny sterownik szyberdachu |
| 50 | Czujnik wysokości nadwozia, przód (modele z reflektorami ksenonowymi) – przedni stabilizator |
| 51 | Czujnik wysokości nadwozia tył (modele z reflektorami ksenonowymi) – oś tylna |
| 52 | Moduł podłączenia sieci telefonicznej – pod panelem, z tyłu bagażnika |
| 53 | Jednostka sterująca interfejsem telefonicznym – pod panelem, z tyłu bagażnika |
| 54 | Transceiver telefoniczny – pod panelem, z tyłu bagażnika |
| 55 | Sterownik elektryczny przyczepy – pod panelem, w tylnej części bagażnika |
| 56 | Elektroniczna jednostka sterująca skrzynią biegów |
| 57 | Jednostka sterująca zmianą biegów – wybierak automatycznej skrzyni biegów |
| 59 | Jednostka systemu aktywacji głosowej – pod panelem, w tylnej części bagażnika |
| 60 | Skrzynka bezpieczników/przekaźników, komora silnika 2 |

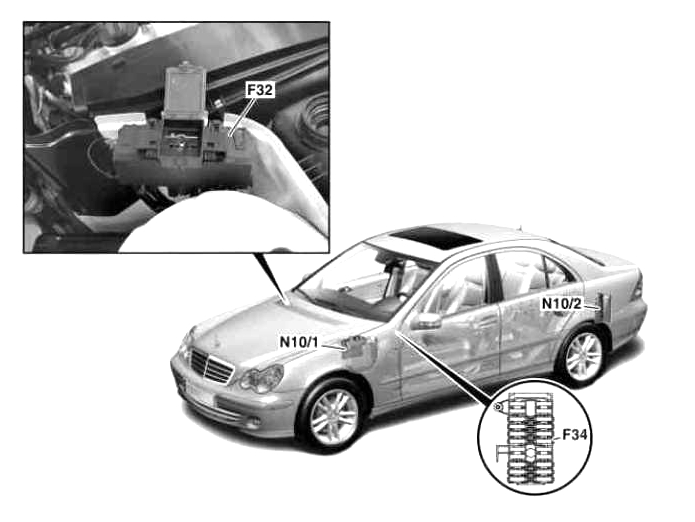

Lokalizacja skrzynek bezpieczników i przekaźników w Mercedesie w203
Przeznaczenie
- F32 – Skrzynka bezpieczników zasilania
- F34 – Skrzynka bezpieczników w desce rozdzielczej
- N10/1 – Skrzynka bezpieczników i przekaźników w komorze silnika

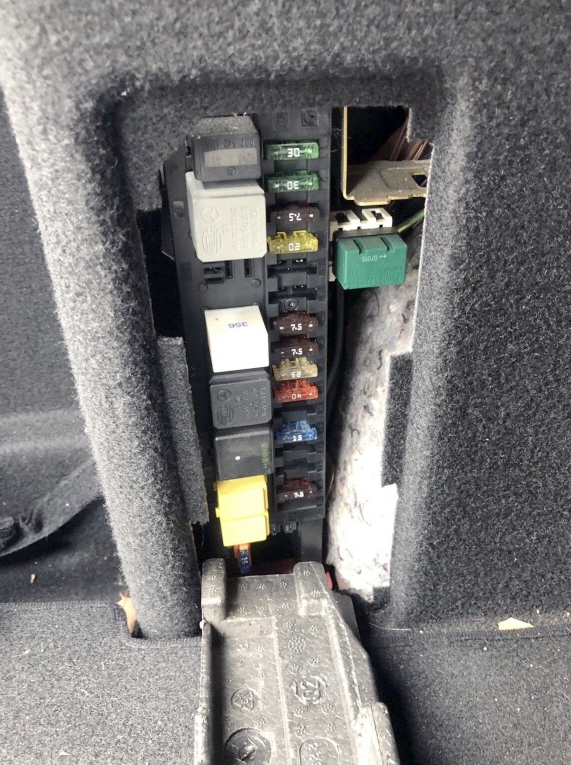

- N10/2 – Skrzynka bezpieczników i bagażnik z przekaźnikiem
Przedział pasażerski

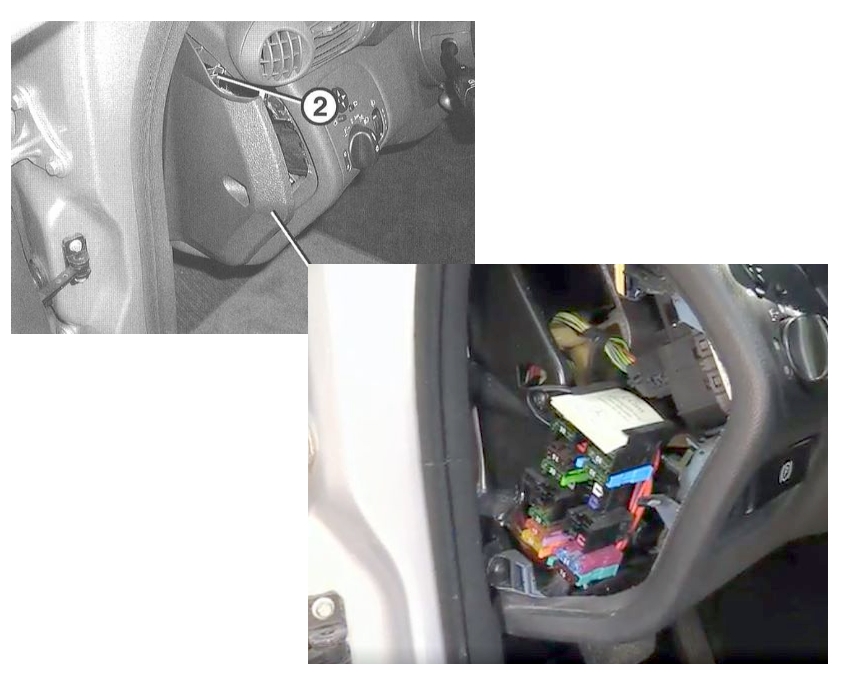

W kabinie skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej za osłoną ochronną.

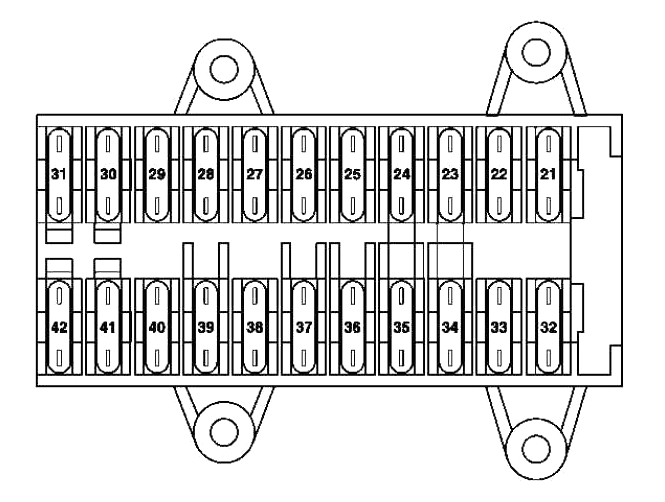

Schemat
Oznaczenie
| 21 | 30A Sterownik lewych przednich drzwi |
| 22 | 30A Sterownik prawych przednich drzwi |
| 23 | Zapalniczka 15A |
| 24 | Odtwarzacz CD 7,5A ze zmieniarką (w schowku) |
| 25 | 30A Jednostka sterująca górnego panelu sterowania |
| 26 | Wzmacniacz audio 25A |
| 27 | 30A Jednostka sterująca regulacją mocy fotela kierowcy (z pamięcią) |
| 28 | 30A Zapasowy bezpiecznik |
| 29 | 30A Jednostka sterująca regulacją mocy fotela kierowcy (z pamięcią) |
| Wielofunkcyjna jednostka sterująca (taksówka) | |
| 30 | 40A Jednostka cyrkulacji powietrza nagrzewnicy |
| 31 | Jednostka sterująca EIS 20A |
| Jednostka sterująca stacyjki zapłonu | |
| 32 | 30A Sterownik lewych tylnych drzwi |
| 33 | 30A Sterownik prawych tylnych drzwi |
| 34 | Gniazdo zacisku 30 7,5 A |
| Do 31.05.01: | |
| Telefon komórkowy i transceiver D2B (do wbudowanego telefonu) | |
| Telefon komórkowy i radiotelefon TELE AID D2B (do telefonu wbudowanego) | |
| Interfejs telefonu (dla opcjonalnego telefonu komórkowego) | |
| Kompensator CTEL (do dodatkowego telefonu komórkowego) | |
| 15 A Przed 31.3.04: Jednostka sterująca elektrycznie sterowaną regulacją siedzenia pasażera (z pamięcią) | |
| Do 31.05.03 Taxi: Wielofunkcyjna jednostka sterująca | |
| Od 1.6.03, Taxi: Wielofunkcyjna jednostka sterująca | |
| Od 1.6.01, Policja: Wielofunkcyjna jednostka sterująca | |
| 30A Od 1.4.04: Jednostka sterująca regulacją mocy siedzenia pasażera (z pamięcią) | |
| Od 1.4.04, Taxi: Wielofunkcyjna jednostka sterująca | |
| 35 | 30A Do 31.3.04: Zespół nagrzewnicy STH |
| 20A Od 1.4.04: Jednostka nagrzewnicy STH | |
| 36 | 30A Przed 31.3.04, Policja: Złącze zasilania wyposażenia dodatkowego |
| Silniki 15A 612.990 (do 29.2.04): Pompa obiegowa chłodnicy powietrza doładowującego | |
| Od 1.4.04, Japonia: Jednostka sterująca interfejsu audio | |
| 7.5A Uniwersalny interfejs telefonu komórkowego | |
| 37 | 25A Pompa obiegowa chłodnicy powietrza |
| Do 29.2.04: Jednostka sterująca pompy próżniowej wspomagania hamulców | |
| 38 | 30 A Do 29.2.04: Jednostka sterująca elektrycznie sterowaną regulacją siedzenia pasażera (z pamięcią) |
| Od 1.4.04 Policja: Wielofunkcyjna jednostka sterująca | |
| 39 | 30A Zapasowy bezpiecznik |
| 40 | 7,5A Jednostka sterująca regulacją mocy fotela pasażera (z pamięcią) |
| Uniwersalny interfejs telefonu komórkowego | |
| punkt separacji telefonów komórkowych | |
| Interfejs telefoniczny | |
| Kompensator sieci radiotelefonicznej E | |
| Od 1.6.01, telefon MB: telefon komórkowy i urządzenie nadawczo-odbiorcze | |
| Od 1.6.01 TELE AID: telefon komórkowy i urządzenie nadawczo-odbiorcze | |
| Od 1.4.04, Japonia: Jednostka sterująca połączeniami elektronicznymi | |
| 30A Do 31.5.01: Wielofunkcyjna jednostka sterująca | |
| 41 | 7,5A Jednostka sterująca górnego panelu sterowania |
| Do 31.5.01: Panel sterowania systemu KLA (automatyczny system klimatyzacji) | |
| 15A Od 1.6.01: Panel sterowania systemu KLA (automatyczny system klimatyzacji) | |
| 42 | Zestaw wskaźników 7,5A |
W Mercedesie 203 za zapalniczkę odpowiada bezpiecznik 23. Kolejny bezpiecznik znajduje się w bloku pod maską lub w bagażniku (USA).
Komora silnika
Główna skrzynka bezpieczników i przekaźników

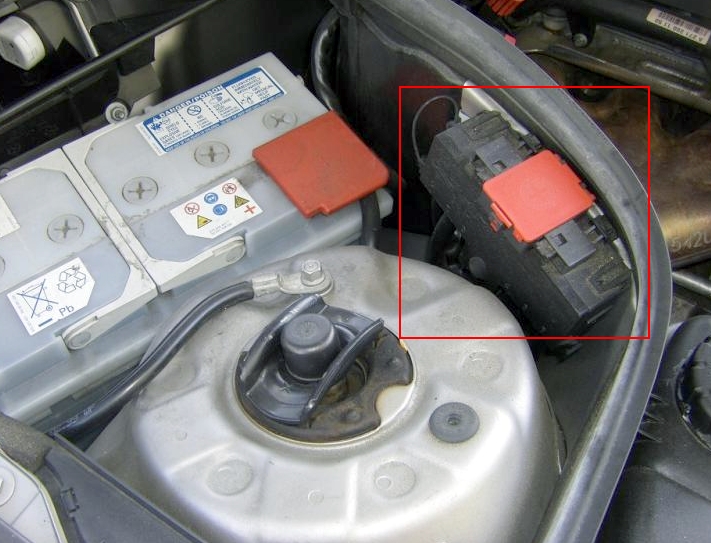

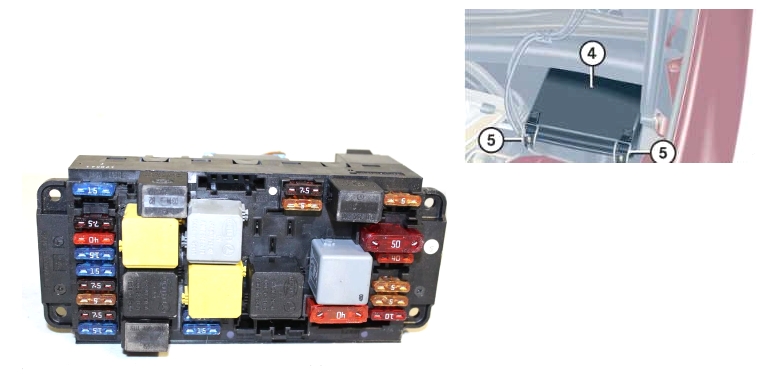

Pod maską w komorze silnika po lewej stronie pod osłoną ochronną znajduje się skrzynka bezpieczników i przekaźników (N10/1).

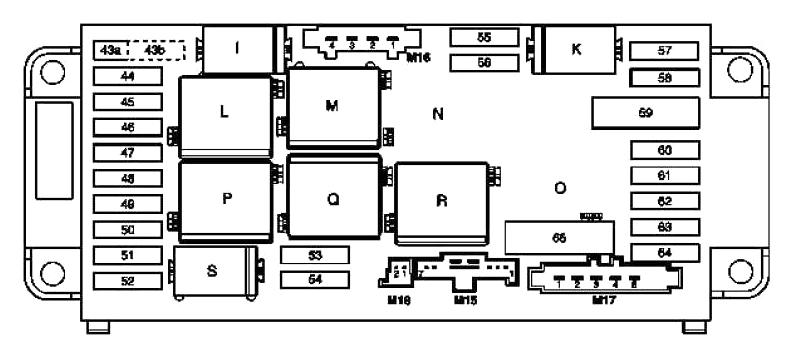

Schemat
Opis
| 43a | Przekaźnik klaksonu 15A |
| 43b | Przekaźnik klaksonu 15A |
| 44 | Interfejs 5A D2B |
| Interfejs telefoniczny | |
| Tulejka złącza 15R | |
| Jednostka sterująca TELE AID | |
| 45 | Jednostka sterująca SRS 7,5A |
| 46 | Przekaźnik włączania/wyłączania wycieraczek 40A |
| Przekaźnik trybu wycieraczek 1/2 | |
| 47 | 15A Oświetlenie schowka podręcznego z czujnikiem |
| Zapalniczka przednia (podświetlana) | |
| 48 | 15A Silniki 612.990 (do 31.3.04): Jednostka sterująca pompy próżniowej wspomagania hamulców |
| Silniki 112, 113: Tuleja złącza zabezpieczona bezpiecznikiem 15 | |
| Silniki 646, USA (do 31.3.04): Tuleja łącząca z bezpiecznikiem 30 | |
| Silniki 646 (od 1.4.04): Sonda O2 przed katalizatorem | |
| 49 | Jednostka sterująca SRS 7,5A |
| 50 | 5A Moduł włącznika światła |
| Silniki 612.990 | |
| Stopień wyjściowy podgrzewania wstępnego (do 31.3.04) | |
| Czujnik masowego przepływu powietrza (1.4.04 do 30.11.04) | |
| 51 | 7,5A AAC (automatyczna klimatyzacja) z wbudowanym silnikiem elektrycznym wentylatora pomocniczego |
| zestaw wskaźników | |
| Dla AAS „komfort”: | |
| Czujnik awarii AAC | |
| Czujnik promieniowania słonecznego AAC (4 sztuki) | |
| Dla wszystkich pojazdów z reflektorami ksenonowymi: | |
| Lewy reflektor blokowy | |
| Reflektor blokowy prawy | |
| AMG: Pompa obiegowa chłodnicy powietrza doładowującego | |
| 203.0 (do 31.7.01): Jednostka sterująca SRS | |
| 52 | Rozrusznik 15A |
| 53 | Silniki wysokoprężne 25A: |
| Przekaźnik rozrusznika | |
| Tylna skrzynka sterownicza SAM z przekaźnikiem i skrzynką bezpieczników | |
| Silniki 611/612/642/646: Jednostka sterująca CDI | |
| 15A Silniki benzynowe: | |
| Przekaźnik rozrusznika | |
| Tylna skrzynka sterownicza SAM z przekaźnikiem i skrzynką bezpieczników | |
| Silniki 111/271/272: Jednostka sterująca ME | |
| Silniki 112/113: | |
| Jednostka sterująca ME | |
| Zakończenie kabla elektr. zacisk obwodu 87 M1e | |
| 54 | Silniki 15A 271.940: |
| Jednostka sterująca ME | |
| Zawór odpowietrzający (USA) | |
| Zawór odcinający kanister | |
| Silniki 271.942: Jednostka sterująca NOX | |
| Silniki 642/646: Jednostka sterująca CDI | |
| Silniki 642/646: Zakończenie kabla elektr. zacisk 30 obwodów | |
| 7,5A Silniki 611/612: Jednostka sterująca CDI | |
| Silniki 611/612 (do 30.11.04): Element grzejny w kanale wentylacyjnym | |
| 55 | 7,5A Czujnik na kierownicy |
| Distronic: Jednostka sterująca DTR | |
| Skrzynia biegów 722: | |
| Jednostka sterująca ETC [EGS] (do 31.5.04) | |
| Elektroniczna jednostka sterująca dźwigni zmiany biegów | |
| Jednostka sterująca VGS | |
| Skrzynia biegów 716: | |
| Jednostka sterująca Sequentronic | |
| Czujnik położenia skrzyni biegów | |
| 56 | Jednostka sterująca ESP i BAS 5A |
| Włącznik świateł hamowania | |
| 57 | 5A Czujnik na kierownicy (do 31.5.02) |
| Elektroniczna jednostka sterująca zapłonem / czujnik-przełącznik otwierający obwód rozrusznika | |
| Moduł elektroniczny kolumny kierownicy (od 1.6.02) | |
| Silniki 112/113: Jednostka sterująca ME | |
| 58 | 40A Skrzynia biegów 716: Pompa hydrauliczna |
| 59 | Jednostka sterująca ESP i BAS 50A |
| 60 | Jednostka sterująca ESP i BAS 40A |
| 61 | 15A Skrzynia biegów 716: Jednostka sterująca Sequentronic |
| 62 | Złącze diagnostyczne 5A |
| Moduł sterujący oświetleniem | |
| Włącznik świateł hamowania | |
| 63 | 5A Moduł sterujący oświetleniem |
| 64 | Odbiornik radiowy 10A |
| Radio i nawigacja | |
| Wyświetlacz i jednostka sterująca funkcjami COMAND | |
| 65 | Silniki 40A 112/113: Elektryczna pompa powietrza |
| Przekaźnik | |
| I | Przekaźnik klaksonu |
| K | Przekaźnik zacisku 87, podwozie |
| L | Przekaźnik trybu wycieraczek 1/2 |
| M | Zacisk przekaźnika 15R |
| N | Przekaźnik sterujący pompą KSG |
| O | Przekaźnik pompy powietrza (silniki 112, 113, 271) |
| P | Zacisk przekaźnika 15 |
| Q | Przekaźnik włączający/wyłączający wycieraczkę |
| R | Przekaźnik zacisku 87, silnik |
| S | Przekaźnik rozrusznika |
Skrzynka bezpieczników zasilania

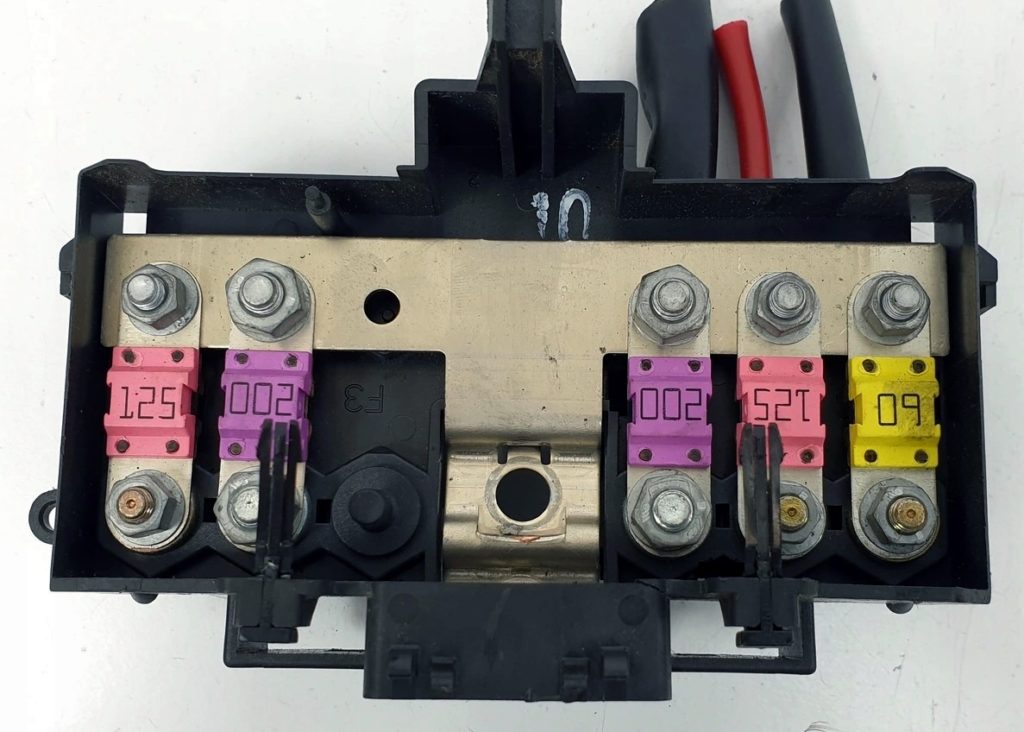

Obok akumulatora zainstalowana jest dodatkowa skrzynka bezpiecznikowa dużej mocy w postaci wkładek bezpiecznikowych.
Zdjęcie poglądowe

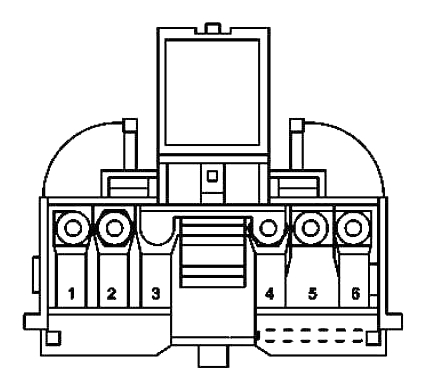

Schemat
Przeznaczenie
- Skrzynka bezpieczników 125A w desce rozdzielczej
- Jednostka sterująca SAM 200A, tył
- 125A Dodatkowa skrzynka bezpieczników
- Jednostka sterująca SAM 200A, przód
- 125A Elektryczny wentylator ssący silnika i klimatyzatora ze zintegrowanym regulatorem Silniki Diesla: Stopień wyjściowy podgrzewania wstępnego
- Jednostka sterująca 60A SAM, przód
Bagażnik
Znajduje się w bagażniku za tapicerką.

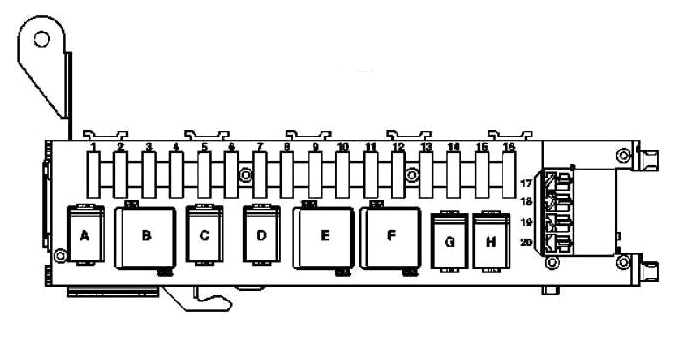

Schemat
Oznaczenie
| 1 | 30A Skrzynka przełączników regulacji przedniego prawego siedzenia |
| Przełącznik częściowo elektrycznej regulacji przedniego siedzenia pasażera | |
| 2 | 30A Skrzynka przełączników regulacji przedniego lewego siedzenia |
| Przełącznik częściowo elektrycznej regulacji fotela kierowcy | |
| 3 | 7,5A Oświetlenie wewnętrzne |
| oświetlenie bagażnika | |
| Odbiornik zdalnego sterowania | |
| Kontrola ciśnienia w oponach | |
| Tuner telewizyjny 20A | |
| 4 | 20A Przekaźnik pompy paliwa |
| 5 | Silniki 20A 112.961 (do 31.3.04): Pompa obiegowa chłodnicy powietrza doładowującego |
| Z wyjątkiem 112.961: Przekaźnik rezerwowy 2 | |
| 6 | 25A Zapasowy bezpiecznik |
| 7 | Przekaźnik rezerwowy 7,5 A 1 |
| 8 | Moduł wzmacniacza anteny tylnej szyby 7,5 A |
| Syrena alarmowa | |
| Czujnik pochylenia ATA | |
| 9 | 25A Skrzynka sterownicza na górnym panelu sterowania |
| 10 | 40A Odszraniacz tylnej szyby |
| 11 | 20A Zapasowy bezpiecznik |
| 12 | Złącze zasilania akcesoriów 15 A |
| 203,0 – USA (do 31.3.04): Rozeta | |
| 13 | 5A Pompa powietrza do siedziska wielokonturowego |
| System sterowania głosem (VCS) — jednostka sterowania głosem | |
| Telefon komórkowy Motorola Star TAC, doposażenie – interfejs D2B do przenośnego telefonu komórkowego | |
| Tylna lampka do czytania | |
| Wyświetlacz sygnału PTS (Parktronic) | |
| Jednostka sterująca PTS (parktronic) | |
| 14 | 15A Wycieraczka tylna |
| 15 | 10A Przekaźnik wypełniający, odbiornik polaryzacji |
| 16 | 20A Dla VSC: Skrzynka sterowania głosowego |
| Dla CTEL Motorola Star TAC, doposażenie: interfejs D2B dla telefonu komórkowego | |
| 17 | 20A Sterownik przyczepy |
| 18 | 20A Gniazdo dyszla, 13-pinowe |
| 19 | 20A Pompa powietrza do siedziska wielokonturowego |
| 20 | 15A Przyciemnianie tylnej szyby |
| 203.2/7 – USA: Rozeta | |
| Przekaźnik | |
| A | Przekaźnik pompy paliwa |
| B | Przekaźnik 2, zacisk 15R |
| C | Przekaźnik zapasowy 2 |
| D | Przekaźnik zapasowy 1 |
| mi | Przekaźnik odszraniacza tylnego |
| F | Przekaźnik 1, zacisk 15R |
| G | Przekaźnik napełniania, przełącznik polaryzacji 1 |
| H | Przekaźnik napełniania, przełącznik polaryzacji 2 |
Jest coś do uzupełnienia tego wpisu – napiszcie w komentarzach.
