Sedan Kia Spectra produkowany był w latach 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010. W naszym materiale znajdziesz opis bezpieczników i przekaźników Kia Spectra wraz ze schematami skrzynkowymi, zdjęciami i ich lokalizacje. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Aktualne schematy pudełek Twojej Kia Spectra zostaną wydrukowane na okładce pudełka. Sprawdź przeznaczenie elementów.
Przedział pasażerski
Skrzynka bezpiecznikowa

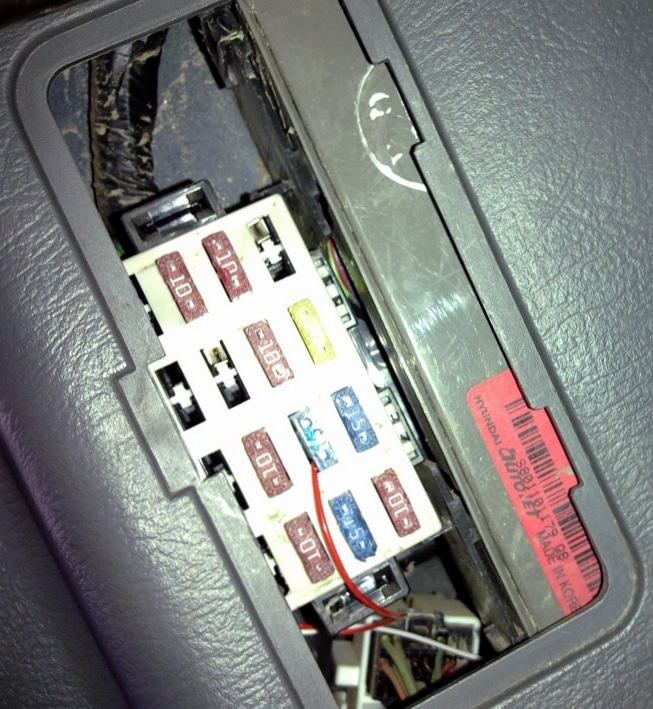

Znajduje się na lewym słupku pod deską rozdzielczą po stronie kierowcy, za osłoną zabezpieczającą.

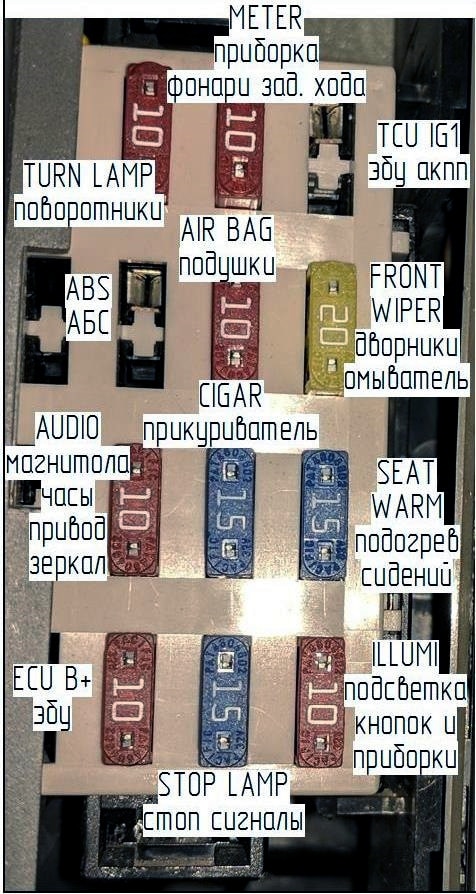

Schemat
Opis
| TORBA | 10A Poduszka powietrzna |
| WŁĄCZ LAMPĘ | 10A Lampa kierunkowskazu |
| METR | 10A Tablica przyrządów, światło cofania, klakson |
| ILLUMI | Przełącznik podświetlenia 10A |
| GNIAZDO ZASILANIA | 15A Lampka oświetlenia bagażnika, gniazdo zasilania |
| ZARYZYKOWAĆ | 15A Lampka ostrzegawcza zagrożenia |
| ZATRZYMYWAĆ SIĘ | 15A Światło stopu, ABS |
| OGON (PRAWY) | 10A Żarówka światła bocznego (prawy tył / lewy przód), włącznik oświetlenia |
| OGON (lewy) | 10A Żarówka światła bocznego (lewy tył / prawy przód) |
| CYGARO | Zapalniczka 15A |
| AUDIO | 10A System audio, elektryczne lusterko wsteczne, zegar |
| WYCIERACZKA (PRZEDNIA) | 15A Środek do czyszczenia szyb, spryskiwacz (przód), szyberdach |
| WYCIERACZKA (RR) | 15A Środek do czyszczenia szyb (tył). Podkładka (tył) |
| GRZAŁKA | 15A Podgrzewane przednie siedzenie |
| WYBR. LUSTRA | 10A Ogrzewane zewnętrzne lusterko wsteczne |
| POCZĄTEK | 10A Jednostka sterująca silnika, jednostka ECAT (elektronicznie sterowane sterowanie zawieszeniem) |
Bezpiecznik zapalniczki jest oznaczony jako CIGAR 15A.

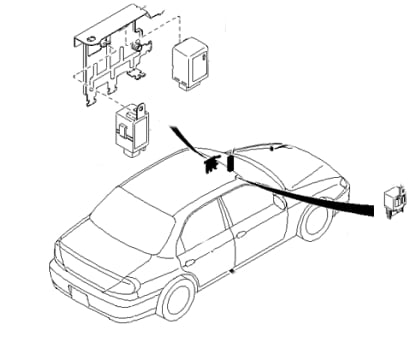

Skrzynka przekaźników
Mocowany za skrzynką bezpieczników. Liczba elementów w nim może się różnić i zależy od poziomu wyposażenia elektrycznego. Moduł immobilizera znajduje się w pobliżu.

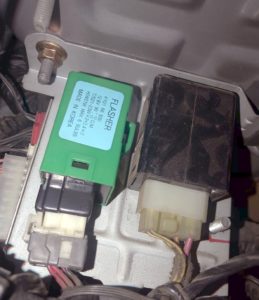

Zdjęcie
Tutaj znajdziesz takie przekaźniki jak: przekaźnik alarmu i kierunkowskazów, przekaźnik kierunkowskazów, przekaźnik centralnego zamka, przekaźnik sterowania silnikiem, przekaźnik świateł przeciwmgielnych itp.
Komora silnika
Znajduje się obok akumulatora i jest przykryty pokrywą ochronną.

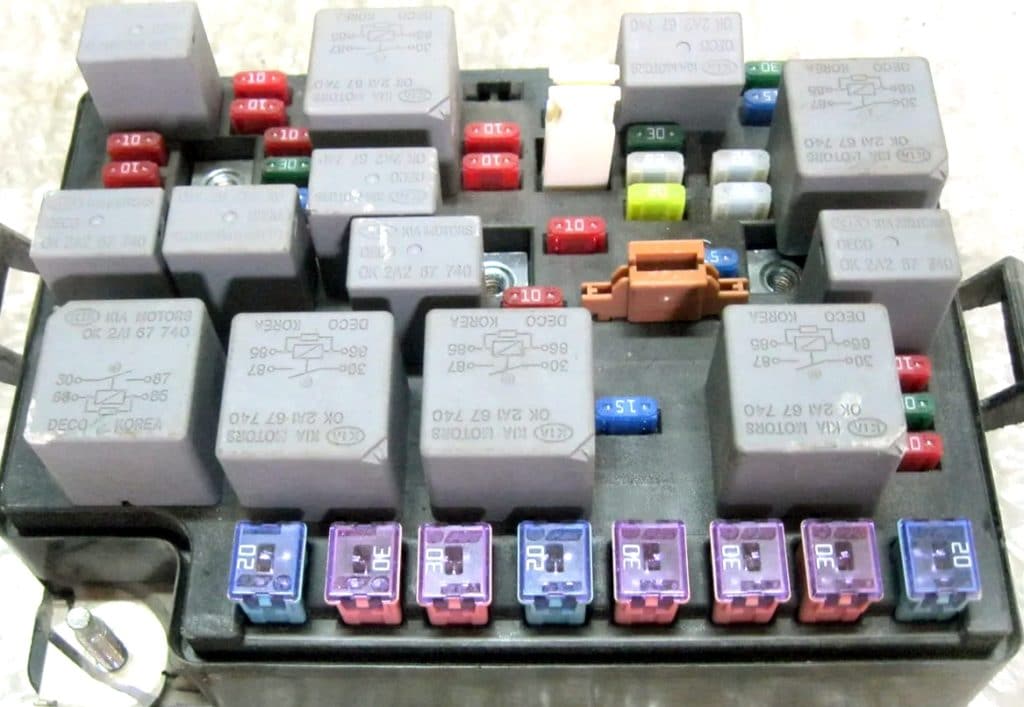

Zdjęcie poglądowe ich wykonania

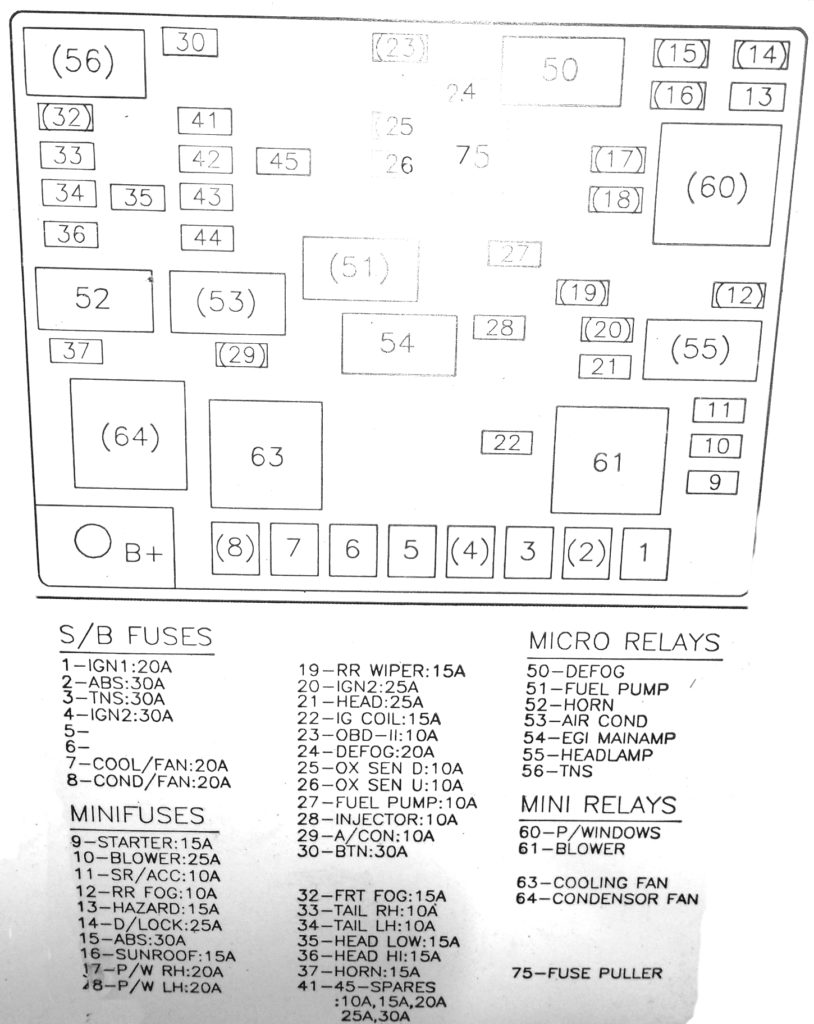

Schemat
Przeznaczenie
| 1 | IGN 1: 20A (stacyjka) |
| 2 | ABS: 30A (ABS) |
| 3 | TNS: 30A (automatyczne podłączenie do bezpieczników wtórnych TAIL 10A, TAIL 10A) |
| 4 | IGN 2: 30A (stacyjka, przekaźnik rozrusznika) |
| 5 | START: 20A Rozrusznik |
| 6 | 30A. Zasilanie bezpieczników 15 i 20 |
| 7 | CHŁODZENIE/WENTYLATOR: 20A Otwór wentylacyjny. Kaloryfer |
| 8 | WARUNEK/WENTYLATOR: 20A Odpowietrznik. Klimatyzator |
| 9 | ROZRUSZNIK: 10 / 15A Rozrusznik |
| 10 | DMUCHAWA: 25A Wentylator nagrzewnicy |
| 11 | SR/ACC: Klimatyzator 10A |
| 12 | RR FOG: 10A Tylne światła przeciwmgłowe |
| 13 | ZAGROŻENIE: 15A Lampka ostrzegawcza zagrożenia |
| 14 | D / LOCK: 25A Centralny zamek drzwi |
| 15 | ABS: 30A ABS |
| 16 | SZYB DACH: 15A Люк |
| 17 | P / W RH: 20A Prawe elektryczne podnośniki szklane |
| 18 | P/W LH: 20A Lewe elektryczne podnośniki szyb |
| 19 | WYCIERACZKA RR: 15A Wycieraczka szyby – tył |
| 20 | IGN 2: 20A Wyłącznik zapłonu, przekaźnik rozrusznika |
| 21 | GŁOWA: Reflektory 25A |
| 22 | CEWKA IG: Cewka zapłonowa 15A |
| 23 | OBD – II: 10A Złącze diagnostyczne |
| 24 | ODMGŁAWANIE: 20A Grzejnik szklany |
| 25 | OX SEN D: 10A Tylny czujnik tlenu |
| 26 | OX SEN U: 10A Przedni czujnik tlenu |
| 27 | POMPA PALIWA: 10A Pompa paliwa |
| 28 | WTRYSKIWACZ: Wtryskiwacz 10A |
| 29 | A / CON: 10A Klimatyzator |
| 30 | BTN: Światła stopu 30A, Światła awaryjne, Oświetlenie wewnętrzne, Centralny zamek |
| 31 | 10A Automatyczne światło włączone |
| 32 | FRT FOG: 15A Światła przeciwmgielne, przednie |
| 33 | TYŁ PRAWY: 10A Światło boczne – tylne prawe |
| 34 | TYLNY LH: 10A Światło pozycyjne – tylny lewy |
| 35 | HEAD LOW: 15A Niski poziom reflektora |
| 36 | HEAD HI: 15 A Reflektor, daleko |
| 37 | Klakson: 15A Przekaźnik klaksonu |
| 41 45 | CZĘŚCI ZAMIENNE: 10A, 15A, 20A, 30A (zapasowe) |
| 50 | DEFOG Światła przeciwmgielne |
| 51 | POMPA PALIWA Pompa paliwa |
| 52 | Sygnał klaksonu |
| 53 | Klimatyzator AIR COND |
| 54 | Główny przekaźnik zapłonu EGI MAINAMP |
| 55 | REFLEKTOR Reflektory, lampki wskaźników i lampki kontrolne |
| 56 | TNS Wykonuje automatyczne podłączenie do bezpieczników wtórnych TAIL (LEV) 10A, TAIL (PRAWY) 10A |
| 60 | P/WINDOWS Przekaźnik do elektrycznych podnośników szyb |
| 61 | DMUCHAWA Przekaźnik ogrzewania i klimatyzacji |
| 63 | WENTYLATOR CHŁODZĄCY Przekaźnik wentylatora chłodnicy |
| 64 | WENTYLATOR SKRAPLACZA Klimatyzator z przekaźnikiem wentylatora |
| 75 | BEZPIECZNIK – Pęseta |
Na naszym kanale YouTube zamieściliśmy także film. Oglądaj i subskrybuj.
To wszystko, a jeśli masz coś do dodania do materiału, pisz w komentarzach.
