Kompaktowy minivan Kia Carens 3 generacji był produkowany w latach 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 i był dostarczany na całym świecie. W Stanach Zjednoczonych jest również znany jako Kia Rondo . W tym artykule znajdziesz oznaczenie bezpieczników i przekaźników Kia Rondo UN 3 generacji , ich lokalizację oraz zdjęcia ich wykonania. Podświetl bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników w skrzynkach może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia i regionu dostawy. Rzeczywiste przypisanie zostanie wydrukowane z tyłu osłony ochronnej. Sprawdź aktualny opis.
Contents
Przedział pasażerski

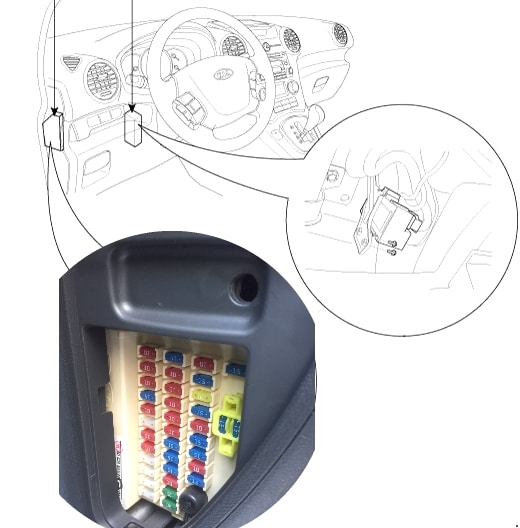

Wewnątrz Kia Rondo UN znajdują się 2 skrzynki bezpieczników i przekaźników.
Skrzynka bezpieczników i przekaźników
Skrzynka bezpieczników i przekaźników znajduje się z tyłu, po lewej stronie deski rozdzielczej, za osłoną ochronną.

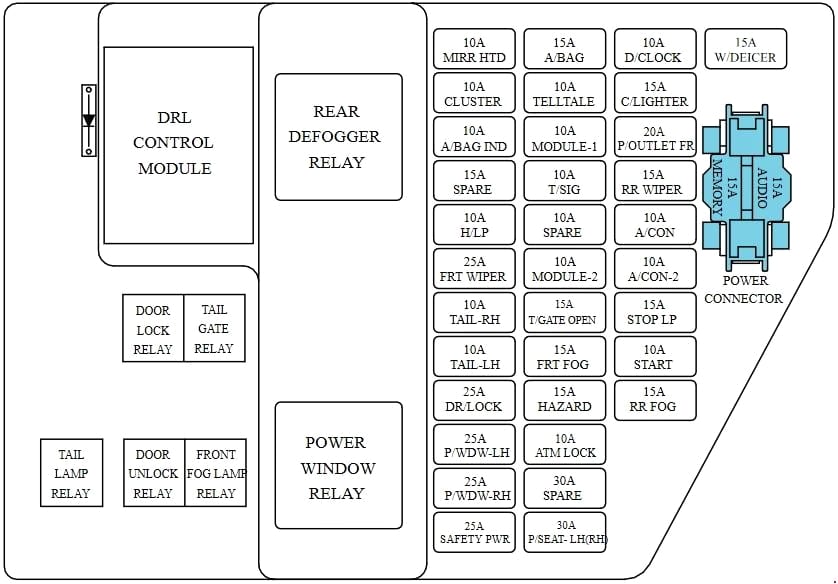

Schemat
Opis
| AUDIO | 15A System audio |
| PAMIĘĆ | 15A Elektroniczny moduł sterujący nadwozia (BCM), zegar cyfrowy, przekaźnik składanego lusterka, tablica przyrządów, lampka wewnętrzna, lampa przeciwsłoneczna, wskaźnik położenia drzwi, jednostka sterująca klimatyzacją |
| MIRR HTD | 10A Silnik do składania lusterek zewnętrznych i urządzenie do czyszczenia zaparowanych szyb, Sterownik klimatyzacji |
| TORBA | 15A Elektroniczna jednostka sterująca SRS |
| D/ZEGAR | 10A Przełącznik składania lusterek bocznych, System audio, Elektroniczny moduł sterujący nadwozia (BCM), Zegar cyfrowy, Jednostka sterująca systemu automatycznego blokowania skrzyni biegów |
| Z DEICEREM | 15A Przekaźnik zapobiegający parowaniu szyby przedniej |
| GRUPA | 10A Tablica przyrządów, rezystor wstępnego wzbudzenia |
| OPOWIEDŹ | 10A Zegar cyfrowy, przełącznik PAB |
| C/ LŻEJSZA | Zapalniczka 15A |
| A/TORBA IND | Deska rozdzielcza 10A |
| MODUŁ 1 | 10A System blokady kluczyka (dla pojazdów z automatyczną skrzynią biegów), Czujnik kąta skrętu, Panel sterowania, Brzęczyk ostrzegawczy, Włącznik kierunkowskazów cofania Układ kontroli stabilności (ESP), Elektroniczny moduł sterujący nadwozia (BCM), Automatyczny układ sterowania włączający oświetlenie |
| P/ WYLOT FR | 20A Gniazdo przednie do podłączenia odbiorników zewnętrznych |
| ZAPASOWY | Zapasowy bezpiecznik |
| T/SYG | 10A Przełącznik alarmowy |
| WYCIERACZKA RR | Silnik wycieraczki tylnej 15A, przekaźnik tylnej wycieraczki, przełącznik wielofunkcyjny |
| H/LP | Przekaźnik reflektora 10 A, czujnik jakości powietrza, siłownik regulacji reflektorów, przekaźnik nagrzewnicy PTC nr 1, nr 2, przekaźnik nagrzewnicy filtra paliwa |
| ZAPASOWY | 10A Zapasowy bezpiecznik |
| A/CON | Jednostka sterująca klimatyzacją 10A, przekaźnik wentylatora |
| FRTWIPER | Przekaźnik wycieraczek 25A, silnik wycieraczek, przełącznik wielofunkcyjny |
| MODUŁ -2 | Szyberdach 10 A, czujnik deszczu, przekaźnik podgrzewanych siedzeń, lusterka elektrycznie chromowane, elektroniczny moduł sterujący nadwozia (BCM) |
| OGON -PRAWY | 10A Prawy reflektor, tylna prawa lampa zespolona, oświetlenie tablicy rejestracyjnej, sterownik świateł do jazdy dziennej, oświetlenie tablicy przyrządów |
| T/BRAMA OTWARTA | Przełącznik przedziału paliwowego 15 A, przekaźnik tylnej klapy |
| ZATRZYMAJ SIĘ | 15A Włącznik świateł stopu |
| OGON-LEWY | 10A Lewy reflektor, lewa tylna lampa zespolona, przekaźnik przednich świateł przeciwmgłowych |
| FRT Mgła | 15A Przekaźnik przednich świateł przeciwmgłowych |
| POCZĄTEK | Przekaźnik alarmu antywłamaniowego 10 A, cewka przekaźnika rozruchu, przełącznik zwalniacza |
| DR/BLOK | 25A Przekaźnik do blokowania/odblokowywania drzwi |
| ZARYZYKOWAĆ | Przełącznik alarmowy 15 A, przekaźnik alarmowy |
| RR Mgła | 15A Przekaźnik tylnych świateł przeciwmgielnych |
| P / WDW-LH | 25A Wyłącznik główny elektrycznych podnośników szyb, wyłącznik elektrycznych podnośników szyb, lewe drzwi |
| BLOKADA ATM | Przełącznik trybu sportowego 10 A, złącze linii danych, jednostka sterująca klimatyzatora, wielofunkcyjne złącze diagnostyczne |
| P/WDW-RH | 25A Główny wyłącznik podnośnika szyb, wyłącznik podnoszenia prawych drzwi |
| ZAPASOWY | 30A Zapasowy bezpiecznik |
| BEZPIECZEŃSTWO PWR | Silnik blokady szyb 25A |
| P/SIEDZENIE -LH | Przełącznik sterowania mocą fotela kierowcy 30 A |
Bezpiecznik zapalniczki jest zaznaczony na schemacie C/ZAPALNICZKA.
Dodatkowa skrzynka przekaźników
Schemat
Przeznaczenie
| 1 | rezerwa |
| 2 | Podgrzewane siedzenia |
| 3 | Tylne światło przeciwmgielne |
| 4 | Czujnik deszczu |
| 5 | Składane lusterka |
| 6 | Ogrzewana przednia szyba |
| 7 | Alarm |
| 8 | Dźwięk alarmu przeciwkradzieżowego |
| 9 | System antywłamaniowy |
Komora silnika
Główna skrzynka bezpieczników i przekaźników

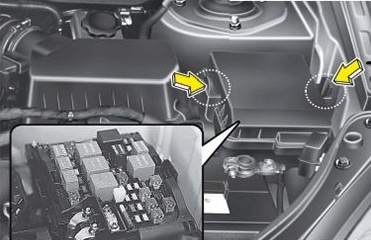

Znajduje się obok akumulatora.

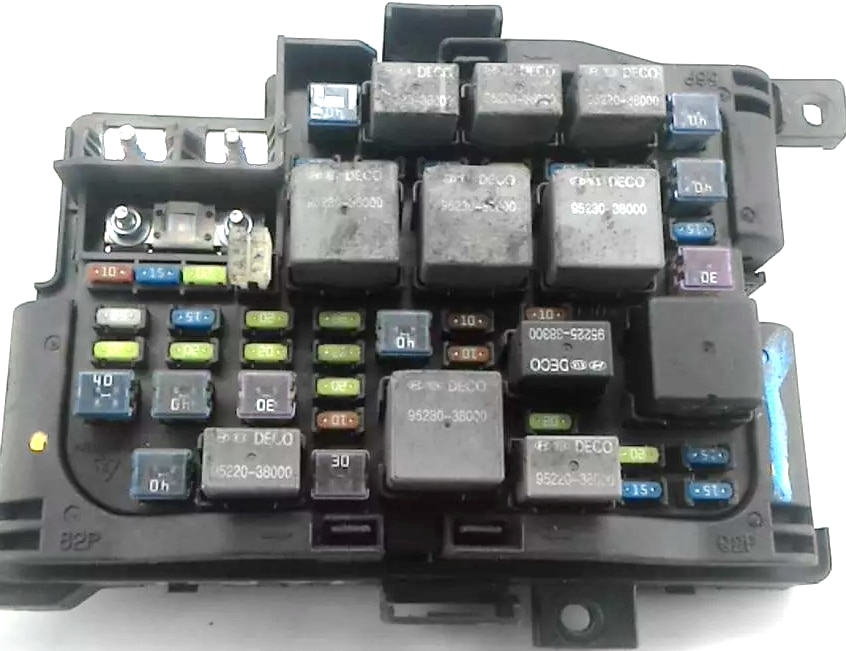

Zdjęcie poglądowe

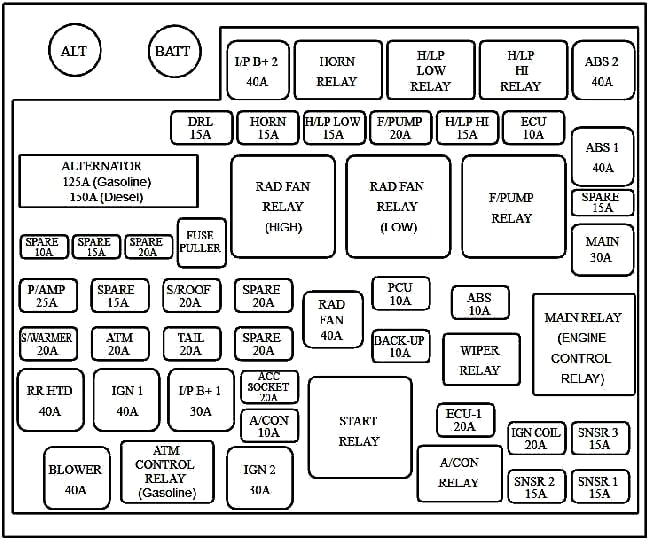

Schemat
Oznaczenie
| I/P B+ 2 | Skrzynka przyłączeniowa deski rozdzielczej 40A |
| PRZEKAŹNIK Klaksonu | Przekaźnik klaksonu |
| PRZEKAŹNIK NISKIEGO H/LP | Przekaźnik reflektorów (światła mijania) |
| PRZEKAŹNIK H/LP WYSOKI | Przekaźnik reflektorów (światła drogowe) |
| ABS2 | Jednostka sterująca ABS/ESP 40A |
| DRL | 15A Sterownik świateł do jazdy dziennej |
| KLAKSON | Przekaźnik klaksonu 15A, przekaźnik klaksonu alarmu przeciwkradzieżowego |
| NISKA H/LP | 15A Przekaźnik reflektorów (światła mijania) |
| F/POMPA | 20A Przekaźnik pompy paliwa |
| H/LP HI | 15A Przekaźnik reflektorów (światła drogowe) |
| ECU | 10A Moduł TCM, alternator, moduł ECM |
| ALT ERNATOR | Generator 125/150A |
| PRZEKAŹNIK WENTYLATORA RAD | Przekaźnik wentylatora chłodnicy (wysoka prędkość) |
| PRZEKAŹNIK NISKIEGO WENTYLATORA RAD | Przekaźnik wentylatora chłodnicy (niska prędkość) |
| PRZEKAŹNIK F/POMPY | Przekaźnik pompy paliwa |
| ABS 1 | Jednostka sterująca ABS/ESP 40A |
| ZAPASOWY | 15A Zapasowy bezpiecznik |
| GŁÓWNY | 30A Przekaźnik sterujący silnikiem |
| ZAPASOWY | Zapasowy bezpiecznik |
| P/AMP | Wzmacniacz 25A |
| ZAPASOWY | 15A Zapasowy bezpiecznik |
| S /DACH | Sterownik szyberdachu 20A |
| FAN RADU | 40A Przekaźnik wentylatora chłodnicy |
| PCU | Generator impulsów 10 A, moduł sterujący silnika (ECM), przekaźnik wentylatora chłodnicy, włącznik świateł stopu, czujnik wody w paliwie |
| SEKCJA | Jednostka sterująca ABS / ESP 10A, wielofunkcyjne złącze diagnostyczne |
| S/CIEPLEJ | 20A Przekaźnik ogrzewania siedzenia |
| bankomat | Przekaźnik sterujący ATM 20A |
| OGON | 20A Przekaźnik światła tylnego |
| ZAPASOWY | 20A Zapasowy bezpiecznik |
| KOPIA ZAPASOWA | 10A Czujnik prędkości pojazdu, włącznik świateł cofania, przełącznik trybu skrzyni biegów |
| PRZEKAŹNIK WYCIERACZEK | Przekaźnik wycieraczek |
| GŁÓWNY PRZEKAŹNIK | Główny przekaźnik |
| RR HTD | 40A Przekaźnik przeciwmgielny tylnej szyby |
| IGN 1 | 40A Stacyjka (ACC, IG1) |
| I/P B+ 1 | Skrzynka przyłączeniowa deski rozdzielczej 30A |
| GNIAZDO AKC | 20A Gniazdo tylne do podłączenia odbiorników zewnętrznych |
| A/CON | 10A Przekaźnik klimatyzacji |
| PRZEKAŹNIK STARTU | Przekaźnik rozrusznika |
| ECU-1 | JEDNOSTKA 20A ECM |
| CEWKA IGN | 20A Cewka zapłonowa (dla silnika benzynowego) |
| SNSR 3 | Przekaźnik klimatyzatora 15 A, wtryskiwacz, sonda lambda, siłownik turbosprężarki o zmiennej geometrii, przekaźnik wentylatora chłodnicy |
| DMUCHACZ | Przekaźnik wentylatora 40A |
| PRZEKAŹNIK KONT ATM | Przekaźnik sterujący bankomatem |
| IGN 2 | 30A Wyłącznik zapłonu (IG2, START), przekaźnik rozrusznika |
| PRZEKAŹNIK KLIMATYZACJI | Przekaźnik klimatyzatora |
| SNSR 2 | Przekaźnik pompy paliwa 15 A, czujnik tlenu, siłownik recyrkulacji gazów spalinowych (EGR), przekaźnik świecy żarowej, przekaźnik nagrzewnicy PTC nr 1 |
| SNSR 1 | 15A Jednostka sterująca immobilizera, czujnik położenia wałka rozrządu, czujnik przepływu powietrza, zawór kontroli oleju, zawór elektromagnetyczny do przepłukiwania zbiornika oparów paliwa, napęd kontroli prędkości biegu jałowego, elektroniczny napęd kontroli paliwa |

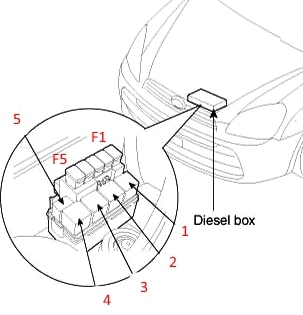

Dodatkowa skrzynka bezpieczników i przekaźników
Stosowany wyłącznie w silnikach wysokoprężnych.
Opis
| 1 | Przekaźnik świecy żarowej |
| 2 | Przekaźnik nagrzewnicy dodatkowej |
| 3 | Przekaźnik nagrzewnicy dodatkowej |
| 4 | Przekaźnik nagrzewnicy dodatkowej |
| 5 | Przekaźnik podgrzewacza filtra paliwa |
| F1 | 30A Podgrzewacz filtra paliwa |
| F2 | Świece żarowe 80A |
| F3 | 40A Nagrzewnica pomocnicza |
| F4 | 40A Nagrzewnica pomocnicza |
| F5 | 40A Nagrzewnica pomocnicza |
