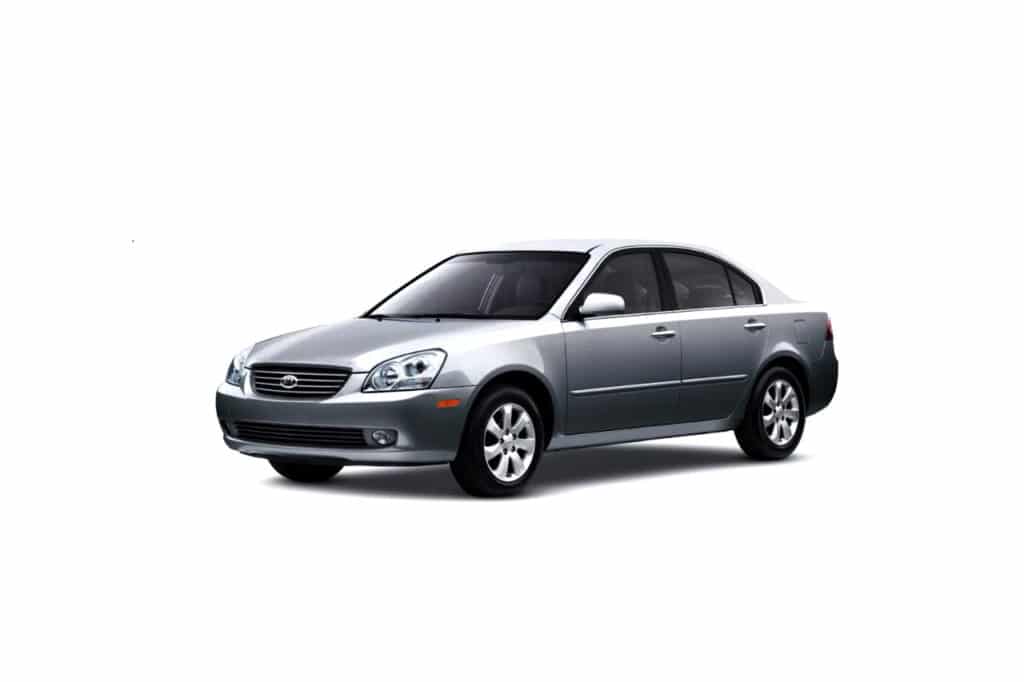

Kia Magentis , samochód średniej klasy, został wprowadzony na rynek w 2000 roku. Dostarczany na całym świecie pod różnymi nazwami Kia Optima, Kio K5 i Kia Lotze. Pierwsza generacja była produkowana w latach 2001, 2002, 2003, 2004 i 2005. Druga generacja była montowana w latach 2006, 2007, 2008, 2009, 2010. Obie generacje przeszły zmianę stylizacji. W tym artykule znajdziesz oznaczenie bezpieczników i przekaźników Kia Magentis wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Konstrukcja i rozmieszczenie skrzynek oraz przeznaczenie znajdujących się w nich elementów może się różnić i zależy od roku produkcji oraz kraju dostawy. Sprawdź opis z diagramami na odwrocie osłony ochronnej.
Contents

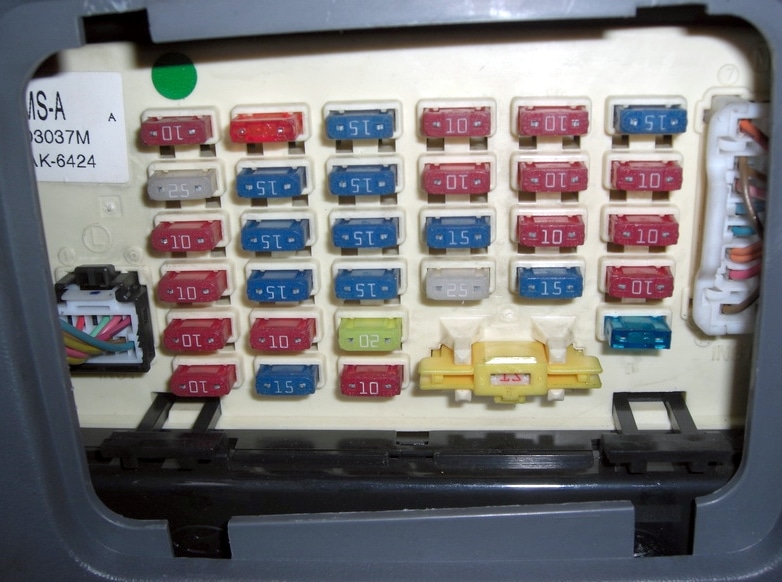

Przedział pasażerski

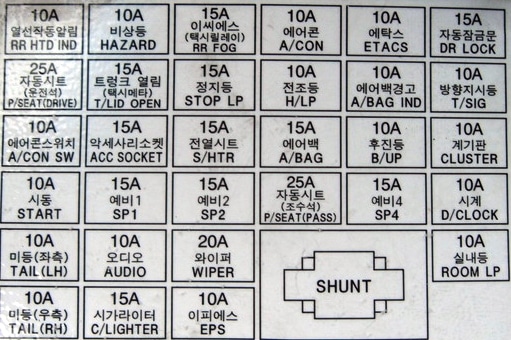

Typ 1
Znajduje się pod deską rozdzielczą, po stronie kierowcy, za osłoną ochronną.
Schemat
Przeznaczenie
| RR NTO IND | 10A Ogrzewana tylna szyba, podgrzewane lusterka |
| ZARYZYKOWAĆ | 10A Światła awaryjne, kierunkowskazy |
| RRFOG | 15A Tylne światła przeciwmgielne |
| A/CON | Klimatyzator 10A |
| ETACS | 10A ETACS, system zdalnego sterowania zamkiem drzwi |
| DR BLOK | 15A Siłownik zamka drzwi |
| P/SEAT | Fotel elektryczny 25A |
| T/POKRYWA OTWARTA | 15A Siłownik zamka bagażnika |
| ZATRZYMAJ SIĘ | 15A Światła stopu |
| HL/P | Reflektory 10A |
| AJBAG IND | 10A Poduszka powietrzna |
| T/SYG | 10A Kierunkowskazy |
| Oprogramowanie A/COM | 10A Okablowanie klimatyzacji |
| GNIAZDO AKC | Gniazdo 15A na wyposażenie dodatkowe |
| S/HTR | 15A Podgrzewane siedzenia |
| TORBA | 15A Poduszka powietrzna |
| B/UP | 10A Światła cofania |
| GRUPA | Lampa kombi 10A |
| POCZĄTEK | 10A Przełącznik rozruchu |
| SP1 | Rezerwa 15A |
| SP2 | Rezerwa 15A |
| SP3 | Rezerwa 15A |
| SP4 | Rezerwa 15A |
| D/ZEGAR | Zegar cyfrowy 10A |
| OGON (lewy) | Światła boczne 10A, oświetlenie tablicy rejestracyjnej, światła tylne |
| AUDIO | 10A System audio |
| WYCIERACZKA | Wycieraczka 20A |
| POKÓJ LP | 10A Oświetlenie wnętrza, oświetlenie otwierania przednich drzwi |
| OGON (PRAWY) | Światła boczne 10A, oświetlenie tablicy rejestracyjnej, światła tylne |
| C/JAŚNIEJSZE | Zapalniczka 15A |
| EPS | Zasilacz modułu EPS 10A |
Za działanie zapalniczki odpowiada bezpiecznik oznaczony jako C/LIGHTER 15A.
Z tyłu urządzenia może znajdować się kilka przekaźników: przekaźnik zamka drzwi, rezystor cewki wzbudzenia, przekaźnik rozmiaru tylnego, przekaźnik silnika podnośnika szyby, przekaźnik ogrzewania tylnej szyby i podgrzewacze lusterek bocznych.

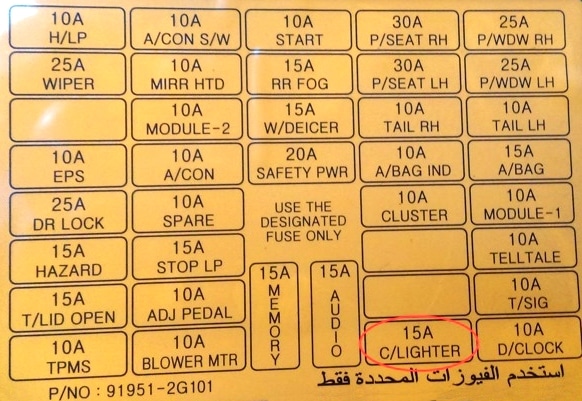

Typ 2
Znajduje się po lewej stronie panelu.
Zdjęcie poglądowe ich wykonania
Schemat
Opis
| H/LP | Reflektory 10A |
| A/CON SW | 10A Klimatyzator |
| POCZĄTEK | 10A Uruchomienie silnika |
| P/SIEDZENIE PRAWE | Fotel elektryczny 30A (prawy) |
| P/WDW RH | 25A Podnośnik do szkła (prawy) |
| WYCIERACZKA | 25A Wycieraczka przednia |
| MIRR HTD | 10A Ogrzewane zewnętrzne lusterko wsteczne |
| RR Mgła | 15A Tylne światło przeciwmgłowe |
| P/SIEDZENIE lewa | Fotel elektryczny 30A (lewy) |
| P/WDW LH | 25A Okno elektryczne (po lewej) |
| ZAPASOWY | 10A Zapasowy bezpiecznik |
| MODUŁ-2 | Klaster 10A (przekaźnik wentylatora, szyberdach, przekaźnik wycieraczek, panel, czujnik deszczu, reostat, przekaźnik ogrzewania) |
| Z DEICEREM | 15A Odladzacz |
| OGON PRAWY | 10A Światło tylne (prawe) |
| OGON LEWY | 10A Światło tylne (lewe) |
| EPS | Wspomaganie kierownicy 10A |
| A/CON | 10A Klimatyzator |
| BEZPIECZEŃSTWO PWR | 20A Okno bezpieczeństwa |
| A/TORBA IND | 10A Ostrzeżenie o poduszce powietrznej |
| TORBA | 15A Poduszka powietrzna |
| DR BLOK | 25A Centralny zamek |
| ZAPASOWY | 10A Zapasowy bezpiecznik |
| GRUPA | Klaster 10A |
| MODUŁ 1 | 10A Brzęczyk BWS, przełącznik ESP |
| ZARYZYKOWAĆ | 15A Lampka ostrzegawcza zagrożenia |
| ZATRZYMAJ SIĘ | Światło stopu 15A |
| ZAPASOWY | 15A Zapasowy bezpiecznik |
| OPOWIEDŹ | Zegar 15A |
| T/POKRYWA OTWARTA | 15A Otwieracz pokrywy bagażnika |
| ADJ PEDAŁ | 10A Wyreguluj przekaźnik pedału |
| ZAPASOWY | 15A Zapasowy bezpiecznik |
| T/SYG | 10A Włącz kierunkowskaz |
| TPMS | 10A TPMS |
| DMUCHAWA MTR | 10A Wentylator klimatyzatora |
| PAMIĘĆ | Klaster 15A (ETACS, klimatyzacja, zegar, oświetlenie pomieszczenia) |
| AUDIO | Dźwięk 15A |
| C/JAŚNIEJSZE | Zapalniczka 15A |
| D/ZEGAR | 10A Zegar |
Bezpiecznik zapalniczki jest zakreślony na rysunku (C / LIGHTER). Za dodatkowe gniazdo odpowiada bezpiecznik w skrzynce pod maską.
Komora silnika
Znajduje się po lewej stronie komory silnika, obok akumulatora.

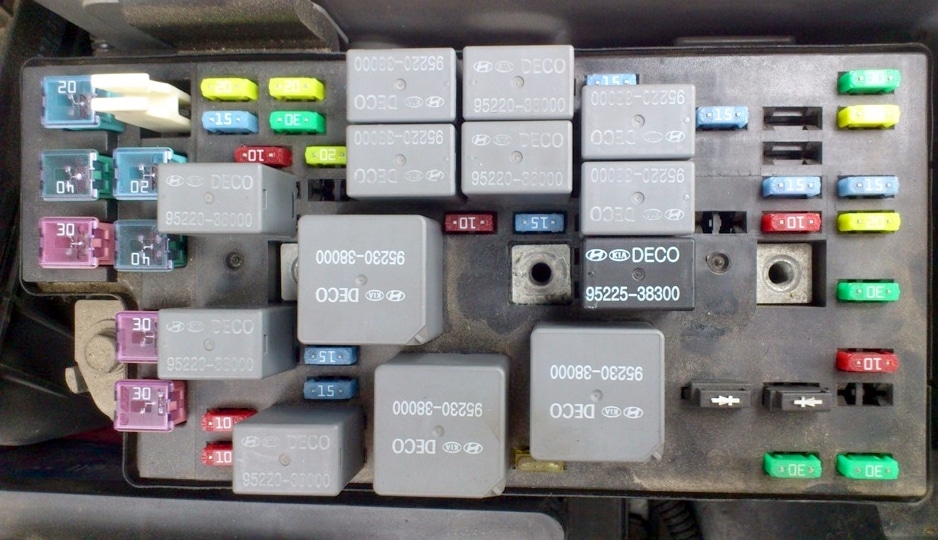

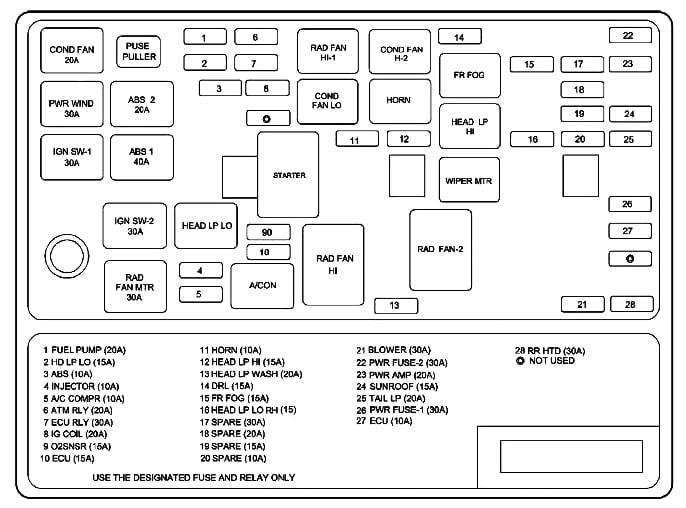

Typ 1
Zdjęcie
Schemat
Oznaczenie
| WENTYLATOR COMDA | Wentylator klimatyzatora 20A |
| PWRWIND | Elektryczne szyby 40A |
| ABS2 | 30A ABS |
| IGN SW-1 | 30A Wyłącznik zapłonu |
| ABS 1 | 30A ABS |
| IGN SW-2 | 30A Wyłącznik zapłonu |
| RAD WENTYLATOR MTR | 30A Silnik wentylatora chłodnicy |
| 1 POMPA PALIWA | Pompa paliwa 20A |
| 2 HD LP LO | Reflektory świateł mijania 15A |
| 3 ABS | Układ ABS 10A |
| 4 WTRYSKIWACZ | Wtryskiwacz 10A |
| 5 A/C COM PR | Sprężarka klimatyzacji 10A |
| RLY 6ATM | Przekaźnik bankomatowy 20A |
| 7 ECURLY | 30A Przekaźnik, elektroniczna jednostka sterująca silnika |
| 8 CEWKA IG | 20A Cewka zapłonowa, czujnik nieprawidłowego działania zapłonu |
| 9 OZSNSR | 15A Czujnik tlenu |
| 10 ECU | 15A ECM, przekaźnik pompy paliwa, zawór elektromagnetyczny PCV, serwo regulatora prędkości xx, dpkv |
| 11 RÓG | Sygnał 10A |
| 12 HEAD LP HI | Reflektory świateł drogowych 15A |
| 13 MYCIE GŁOWICY | 20A Silnik spryskiwaczy reflektorów |
| 14 DRL | 15A System antykradzieżowy |
| 15 FFOG | 15A Przednie światła przeciwmgielne |
| 16 GŁÓWKA LP LO PRAWA | Reflektory ksenonowe 15A |
| 17 ZAPASOWE | 30 A Zapasowy bezpiecznik |
| 18 ZAPASOWE | 20A Zapasowy bezpiecznik |
| 19 ZAPASOWE | 15A Zapasowy bezpiecznik |
| 20 ZAPASOWYCH | 10A Zapasowy bezpiecznik |
| 21 DMUCHAWA | Wentylator nagrzewnicy 30A |
| 22 BEZPIECZNIK PWR-2 | Bezpiecznik zasilania 30 A 2 |
| 23 FWRAMP | Wzmacniacz audio 20A |
| 24 SZYB DACH | 15A Klapa, gniazdo diagnostyczne |
| 25 VAIL LP | Przekaźnik tylnej klapy 20A |
| 26 BEZPIECZNIK PWR-1 | 30 A Bezpiecznik zasilania 1, skrzynka bezpieczników w kabinie pasażerskiej (bezpieczniki 2,3,7,8,9) |
| 27 ECU | 10A Elektroniczna jednostka sterująca silnikiem |
| 28 RRHTD | Przekaźnik 30A do ogrzewania tylnej szyby i lusterek bocznych. |
Przekaźnik
| PRZEKAŹNIK Klaksonu | Przekaźnik sygnału |
| PRZEKAŹNIK HDLP_NISKI | Przekaźnik reflektorów |
| PRZEKAŹNIK RAD FAN_HI | Przekaźnik wentylatora chłodnicy |
| PRZEKAŹNIK NISKIEGO WENTYLATORA RAD | Przekaźnik wentylatora chłodnicy |
| PRZEKAŹNIK F/POMPY | Przekaźnik pompy paliwa |
| PRZEKAŹNIK WYCIERACZEK | Przekaźnik wycieraczek |
| PRZEKAŹNIK STARTU | Przekaźnik rozrusznika |
| PRZEKAŹNIK KONT ATM | Przekaźnik sterujący automatyczną skrzynią biegów |
| PRZEKAŹNIK KLIMATYZACJI | Przekaźnik klimatyzatora |

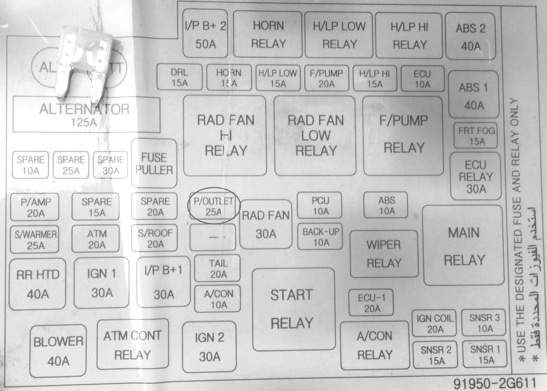

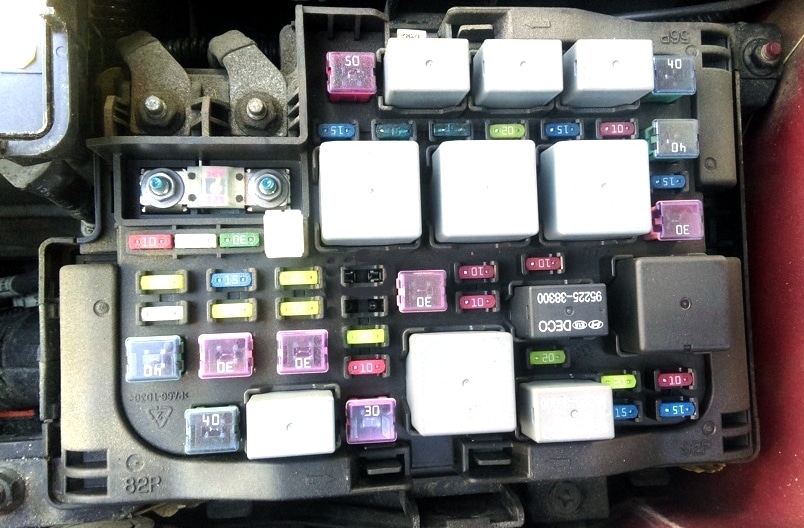

Typ 2
Schemat
Opis
| I/P B+ 2 | 50A Na panelu B + |
| ABS2 | ABS 40A |
| DRL | Światła do jazdy dziennej 15A |
| KLAKSON | Sygnał 15A |
| NISKA H/LP | Reflektory 15A |
| F/POMPA | 20A Pompa paliwa |
| H/LP HI | Reflektory 15A |
| ECU | 10A Jednostka sterująca silnika |
| ABS 1 | ABS 40A |
| WSZYSTKO | Generator 125/150A |
| ZAPASOWY | 10A Zapasowy bezpiecznik |
| ZAPASOWY | 15A Zapasowy bezpiecznik |
| ZAPASOWY | 20A Zapasowy bezpiecznik |
| FRTFOG | 15A Przednie światło przeciwmgłowe |
| PRZEKAŹNIK ECU | 30A Jednostka sterująca silnika |
| WZMACNIACZ | 20A Wzmacniacz dźwięku |
| ZAPASOWY | 15A Zapasowy bezpiecznik |
| ZAPASOWY | 20A Zapasowy bezpiecznik |
| P/WYLOT | Gniazdo 25A |
| FAN RADU | Wentylator chłodnicy 30/40A |
| PCU | 10A Czujniki układu sterowania zespołem napędowym, TCU |
| SEKCJA | 10A ABS |
| S/CIEPLEJ | 25A Podgrzewane siedzenia |
| bankomat | 20A Sterowanie automatyczną skrzynią biegów |
| S/DACH | 20A Szyberdach |
| ZAPASOWY | 20A Zapasowy bezpiecznik |
| KOPIA ZAPASOWA | 10A Światło cofania |
| RR HTD | 40A Ogrzewana tylna szyba |
| IGN 1 | 30A Zapłon |
| B+ | 30A Panel B B+ |
| OGON | 20A Światło tylne |
| A/CON | 10A Klimatyzator |
| ECU-1 | 20A Jednostka sterująca silnika |
| CEWKA IGN | 20A Cewka zapłonowa |
| SNSR 3 | Czujniki 10A |
| DMUCHACZ | Wentylator 40A |
| IGN 2 | 30A Zapłon |
| SNSR 2 | Czujniki 15A |
| PRZEKAŹNIK Klaksonu | Przekaźnik sygnału |
| PRZEKAŹNIK HDLP_NISKI | Przekaźnik reflektorów |
| PRZEKAŹNIK RAD FAN_HI | Przekaźnik wentylatora chłodnicy |
| PRZEKAŹNIK NISKIEGO WENTYLATORA RAD | Przekaźnik wentylatora chłodnicy |
| PRZEKAŹNIK F/POMPY | Przekaźnik pompy paliwa |
| PRZEKAŹNIK WYCIERACZEK | Przekaźnik wycieraczek |
| GŁÓWNY PRZEKAŹNIK | Główny przekaźnik |
| PRZEKAŹNIK STARTU | Przekaźnik rozrusznika |
| PRZEKAŹNIK KONT ATM | Przekaźnik sterujący automatyczną skrzynią biegów |
| PRZEKAŹNIK KLIMATYZACJI | Przekaźnik klimatyzatora |
Dla dodatkowego gniazda zapalniczki w podłokietniku znajduje się bezpiecznik 25A P/OUTLET .

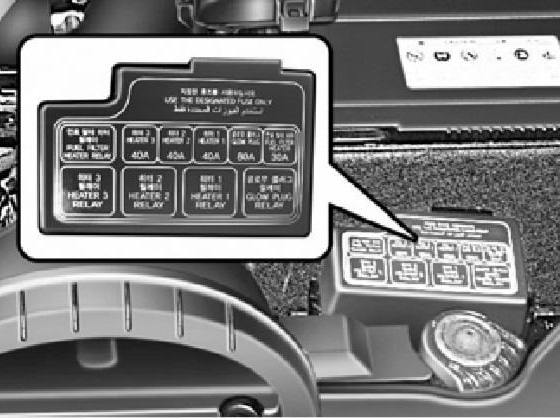

Dodatkowe pudełko
Montowany w przedniej części pod przestrzenią sadzy w modelach Magentis z silnikami wysokoprężnymi.
Opis
| ŁĄCZNIK TOPALNY ŚWIECY ŻAROWEJ | 80A Wtyczka ogrzewania wstępnego, nagrzewnica powietrza |
| PODGRZEWNICA PTC nr 1 ŁĄCZNIK TOPLIWY | Przekaźnik podgrzewacza PTC 50A 1 |
| PODGRZEWNICA PTC nr 2 ŁĄCZNIK TOPLIWY | Przekaźnik podgrzewacza PTC 50A 2 |
| PODGRZEWNICA PTC nr 3 ŁĄCZNIK TOPLIWY | Przekaźnik podgrzewacza PTC 50A 3 |
| ŁĄCZNIK TOPLIKOWY NAGRZEWNICY FILTRA PALIWA | 40A Podgrzewacz filtra paliwa |
| PRZEKAŹNIK ŚWIECY ŻAROWEJ | Przekaźnik wtyczki podgrzewania |
| PRZEKAŹNIK NAGRZEWNICY PTC nr 1 | Przekaźnik grzejnika PTC 1 |
| PRZEKAŹNIK NAGRZEWNICY PTC nr 2 | Przekaźnik grzejnika PTC 2 |
| PRZEKAŹNIK NAGRZEWNICY PTC nr 3 | Przekaźnik grzejnika PTC 3 |
| PRZEKAŹNIK NAGRZEWNICY FILTRA PALIWA | Przekaźnik podgrzewacza filtra paliwa |
To wszystko. Jeśli masz pytania lub chcesz uzupełnić materiał, napisz w komentarzach.
