Dodge Verna produkowany jest od 1995 roku do chwili obecnej w 4 generacjach. W tym materiale przedstawiamy opis bezpieczników i przekaźników Hyundai (Dodge) Verna wyprodukowanych w latach 2005, 2006, 2007, 2008, 2009, 2010 i 2011. Podkreśl bezpiecznik zapalniczki samochodowej.
Ilość elementów w pudełkach może się różnić i zależy od regionu dostawy, roku produkcji oraz poziomu wyposażenia Twojego Hyundaia Verna. Porównaj schematy z dokumentacją techniczną.
Contents
Skrzynka bezpieczników przedziału pasażerskiego

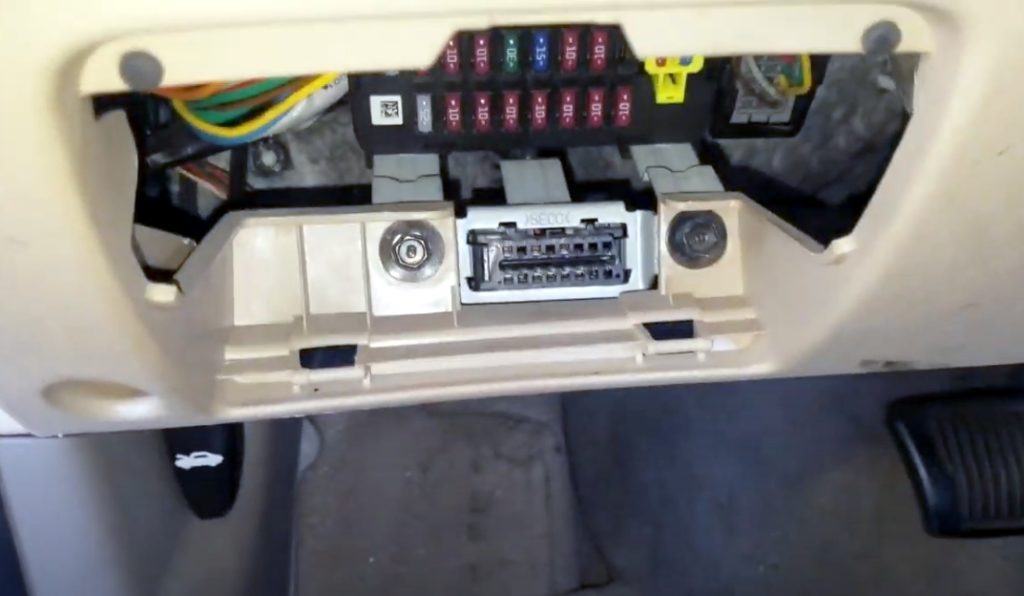

W dolnej części deski rozdzielczej, za osłoną ochronną, znajduje się również złącze diagnostyczne.

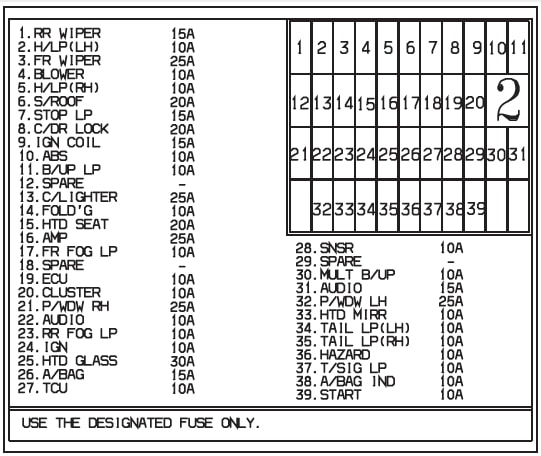

Schemat

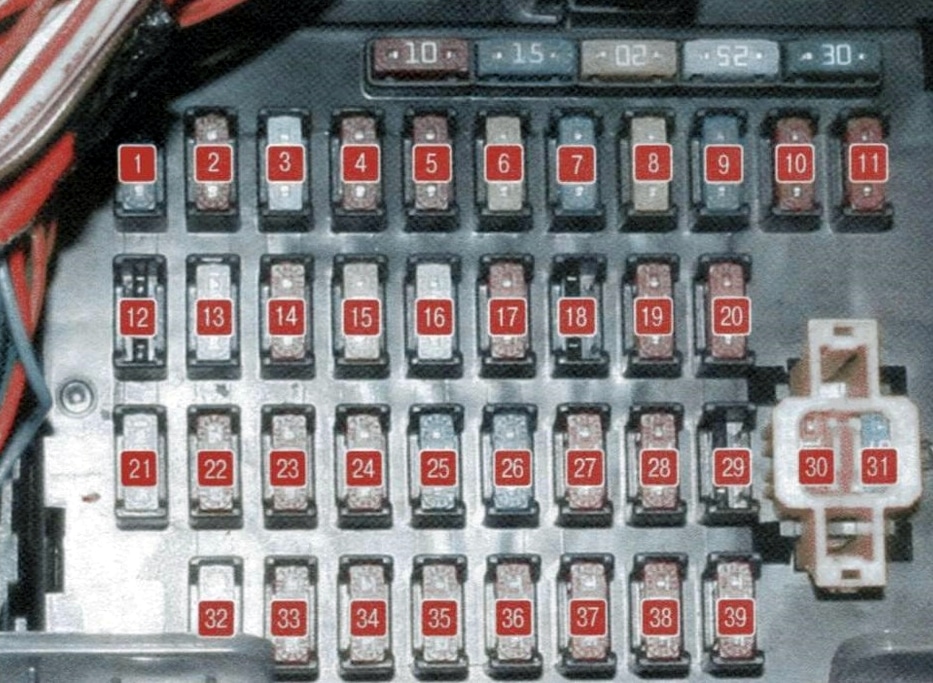

Schemat na zdjęciu
Przeznaczenie
| 1 | 15A RR WYCIERACZKA Wycieraczka szyby tylnej |
| 2 | Żarówki reflektorów lewych 10A H/LP |
| 3 | 25A FR WIPER Wycieraczka szyby przedniej |
| 4 | Wentylator dmuchawy 10A |
| 5 | 10A H / LP (RH) Żarówki prawego reflektora |
| 6 | 20A S / DACH Szyberdach |
| 7 | 15A STOP LP Sygnały stopu |
| 8 | 20A C / DR LOCK Przełącznik centralnego zamka drzwi |
| 9 | 15A CEWKA IGN Cewka zapłonowa |
| 10 | Układ przeciwblokujący ABS 10A |
| 11 | 10A B/UPLP Światło cofania |
| 12 | BMS – Rezerwa |
| 13 | 25A C / LIGHTER Zapalniczka do papierosów |
| 14 | 10A FOLD’G Napęd do składania zewnętrznych lusterek wstecznych |
| 15 | 20A SIEDZENIE HTR Podgrzewane siedzenie |
| 16 | Wzmacniacz 25A |
| 17 | 10A FR FOG LP Światła przeciwmgielne |
| 18 | Światła do jazdy dziennej DRL 10A |
| 19 | 10A ECU System zarządzania silnikiem |
| 20 | 10A CLUSTER Tablica przyrządów |
| 21 | 25A P / WDW RH Elektryczne podnośniki szyb z blokadą (prawa strona) |
| 22 | 10A AUDIO System audio, komputer pokładowy |
| 23 | 10A RR FOG LP Tylna lampa przeciwmgłowa |
| 24 | Przełącznik IGN 10A (wyłącznik zapłonu) |
| 25 | SZKŁO HTD 30A Ogrzewana tylna szyba |
| 26 | 15A A/BAG Poduszka powietrzna |
| 27 | 10A TCU Jednostka sterująca automatycznej skrzyni biegów |
| 28 | Czujniki SNSR 10A |
| 29 | ZAPASOWE – Rezerwa |
| 30 | 10A MULT B/UP Sterownik klimatyzacji, zegar, oświetlenie wewnętrzne ETACS |
| 31 | 15A AUDIO System audio |
| 32 | 25A P / WDW LH Elektryczne blokowanie szyb (lewa strona) |
| 33 | 10A HTD MIRR Podgrzewane lusterka zewnętrzne |
| 34 | 10A TYLNE LP (LH) Lewe tylne światło pozycyjne |
| 35 | 10A TAIL LP (RH) Prawe światło tylne |
| 36 | Alarm zagrożenia 10A |
| 37 | Kierunkowskazy 10A T/SIG LP |
| 38 | 10A A / BAG IND Lampka ostrzegawcza poduszki powietrznej |
| 39 | 10A START Czerwony Przekaźnik rozrusznika |
Bezpiecznik zapalniczki jest wskazany na schemacie pod numerem 13 przy 25A.

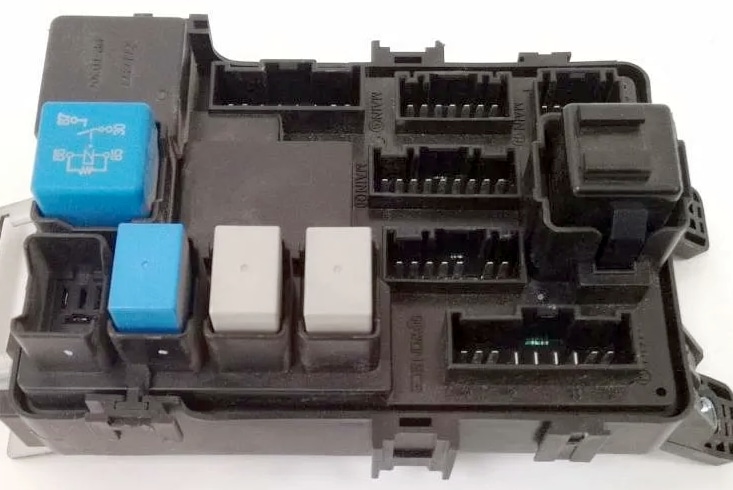

Z tyłu urządzenia można przymocować niektóre elementy przekaźnika: alarm i kierunkowskazy, przekaźnik klaksonu itp.
Oddzielny przekaźnik świateł hamowania znajduje się z tyłu, obok sterownika świateł tylnych
Skrzynki bezpieczników i przekaźników w komorze silnika
Główne pudełko

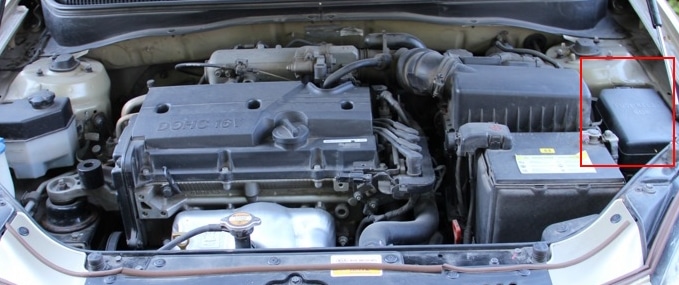

Znajduje się po lewej stronie komory silnika.

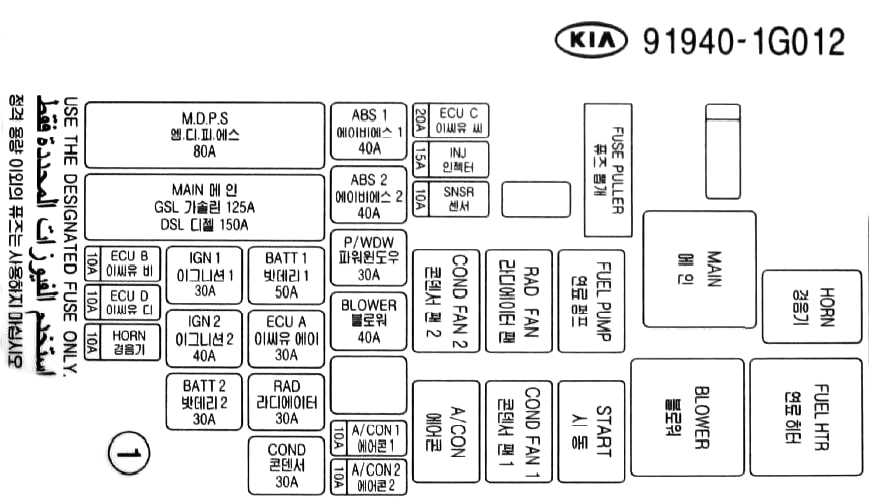

Schemat

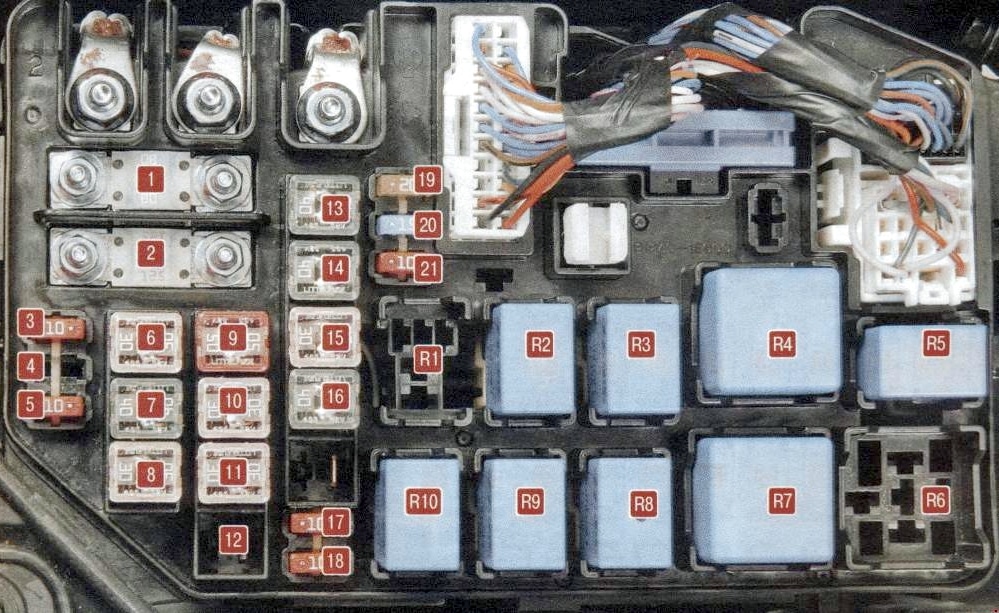

Schemat
Opis
| 1 | Elektryczne wspomaganie kierownicy MDPS 80A |
| 2 | Generator 125/150A MIN |
| 3 | 10A ECUB Jednostka sterująca silnika |
| 4 | 10A Jednostka sterująca silnika ECUD |
| 5 | Brzęczyk 10A |
| 6 | 30A IGN1 Stacyjka (zamek) |
| 7 | 40A IGN2 Rozrusznik, wyłącznik zapłonu (blokada) |
| 8 | Generator 30A BATT2, akumulator |
| 9 | 50A BATT1 Generator, akumulator |
| 10 | 30A ECUA Jednostka sterująca silnika |
| 11 | 30A RAD Elektrowentylator chłodnicy |
| 12 | 30A COND Elektrowentylator skraplacza |
| 13 | 40A ABS1 ESP i hamulce przeciwblokujące ABS |
| 14 | 40A ABS2 ESP i hamulce przeciwblokujące ABS |
| 15 | 30A P / WDW Elektryczne podnośniki do szyb |
| 16 | 40A DMUCHAWA Przekaźnik elektrycznego wentylatora chłodnicy |
| 17 | 10A A/CON 1 Klimatyzator |
| 18 | 10A A/CON 2 Klimatyzator |
| 19 | 20A Jednostka sterująca silnika ECUC |
| 20 | 15A INJ Wtryskiwacze, układ klimatyzacji |
| 21 | Czujniki SNSR 10A |
Przekaźnik
| R1 | COND FAN 2 Przekaźnik elektrycznego wentylatora skraplacza (niska prędkość) |
| R2 | RADFAN Przekaźnik wentylatora chłodnicy |
| R3 | POMPA PALIWA Przekaźnik pompy paliwa |
| R4 | GŁÓWNY Przekaźnik główny |
| R5 | RÓG Przekaźnik klaksonu |
| R6 | FUEL HTR Przekaźnik podgrzewacza filtra paliwa |
| R7 | DMUCHAWA Przekaźnik silnika wentylatora nagrzewnicy |
| R8 | START Przekaźnik rozrusznika |
| R9 | COND FAN 1 Przekaźnik elektrycznego wentylatora skraplacza (wysoka prędkość) |
| R10 | Przekaźnik A/CON klimatyzatora |
Dodatkowe pudełko
Montowany w modelach z silnikami wysokoprężnymi.

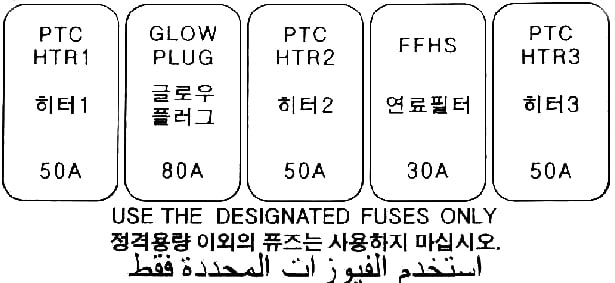

Schemat
Oznaczenie
| PTC HTR 1 | 50A Grzejnik RTS |
| ŚWIECA ŻAROWA | Świeca żarowa 80A |
| PTC HTR 2 | 50A Grzejnik RTS |
| FFHS | 30A Ogrzewanie filtra paliwa |
| PTC HTR 3 | 50A Grzejnik RTS |
Można coś dodać – napiszcie wszystko w komentarzach.
