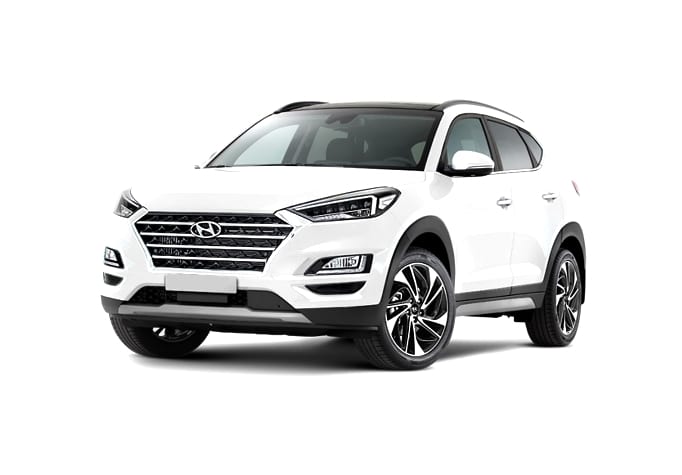

Hyundai Tucson (TL) 3 generacji produkowany był w latach 2015, 2016, 2017, 2018, 2019, 2020, 2021. W tym czasie model przeszedł modernizację. W tym artykule znajdziesz opis bezpieczników i przekaźników Hyundai Tucson 3 generacji wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Sprawdź rozmieszczenie bezpieczników i przekaźników na podstawie własnych schematów z tyłu pokrywy ochronnej.
Hyundai Tucson złej generacji lub schematy nie pasują?
Zapoznaj się z opisem Hyundai Tucson 1 lub Hyundai Tucson 2 .

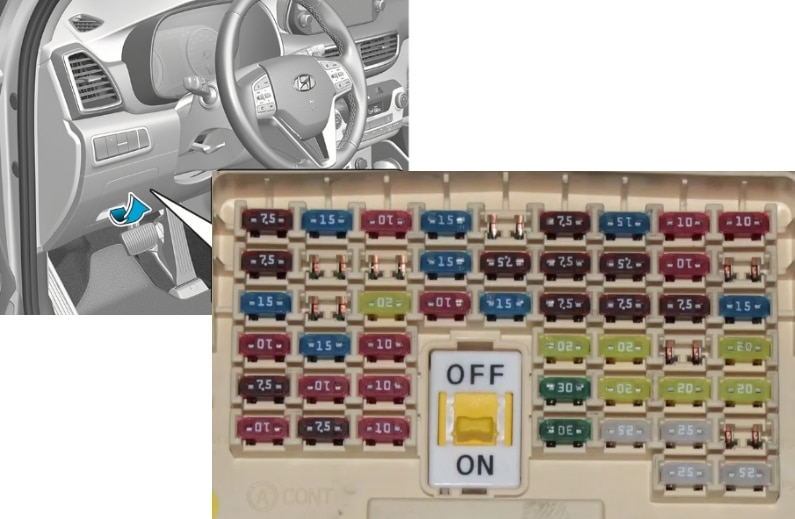

Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się pod deską rozdzielczą po stronie kierowcy. Aby się do niego dostać należy zdjąć osłonę zabezpieczającą.

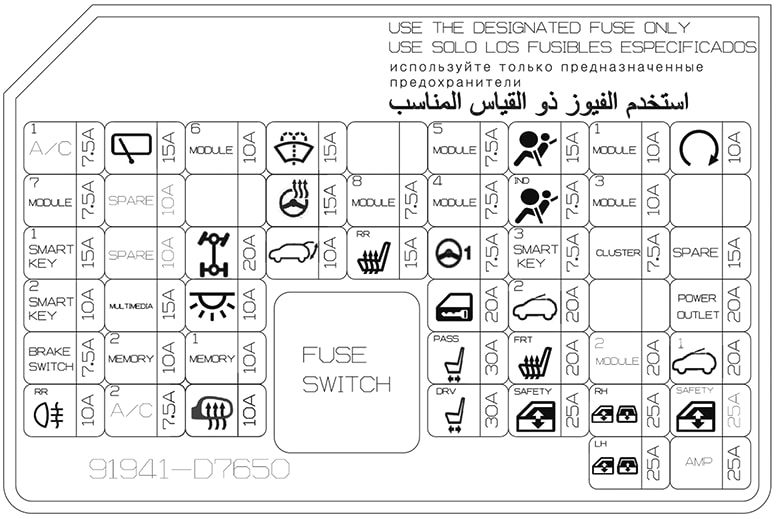

Schemat
Opis
| A/CON1 | Moduł sterujący 7.5AA/C, jonizator klastra (automatyczna klimatyzacja), skrzynka przyłączeniowa E/R (przekaźnik wentylatora) |
| WYCIERACZKA RR | Skrzynka przekaźników ICM 15A (przekaźnik tylnej wycieraczki), silnik tylnej wycieraczki |
| MODUŁ 6 | Moduł sterujący inteligentnym kluczem 10A BCM |
| PRALKA | Przełącznik wielofunkcyjny 15A (przełącznik spryskiwacza) |
| MODUŁ 5 | Przełącznik awaryjny 7,5 A, brzęczyk asystenta parkowania, BCM, dźwignia zmiany biegów ATM, ECM 4WD, czujnik AEB, przełącznik konsoli, radar wykrywania lewego/prawego martwego pola, moduł ostrzegania o niezamierzonej zmianie pasa ruchu, ruch modułu sterującego asystenta utrzymania pasa ruchu |
| PODUSZKA POWIETRZNA | 15A Moduł sterujący SRS, czujnik wykrywania pasażera |
| MODUŁ 1 | 10A BCM, moduł inteligentnego sterowania kluczykiem, AUDIO, jednostka główna A/V i nawigacji, moduł TMU, AMP, zasilany przełącznik lusterka zewnętrznego, zespół PCB (przekaźnik gniazdowy) |
| POCZĄTEK | Skrzynka przekaźników ICM 10A (przekaźnik alarmu włamaniowego) Przełącznik zasięgu transmisji |
| MODUŁ 7 | 7,5A Moduł sterujący wentylowanych przednich siedzeń, moduł sterujący podgrzewania przednich siedzeń, podgrzewacz tylnych siedzeń |
| OGRZEWANA KIEROWNICA | 15A BCM, podgrzewana kierownica |
| MODUŁ 8 | Zasilanie lusterka zewnętrznego kierowcy/pasażera 7,5 A, centralny przełącznik na desce rozdzielczej, elektromagnes kluczyka, czujnik AEB |
| MODUŁ 4 | 7,5A Złącze danych, moduł sterujący klimatyzacją, lewy/prawy reflektor, jednostka główna systemu audio/wideo i nawigacji, lusterko elektrochromowane, moduł TMU, moduł sterujący wentylacją przednich siedzeń, moduł sterujący ogrzewaniem przednich siedzeń, podgrzewacz tylnych siedzeń |
| A/TORBA IND | Zestaw wskaźników 7,5 A, przełącznik centralny na panelu przednim |
| MODUŁ3 | 10A BCM, dźwignia zmiany biegów ATM, moduł sterujący IPS (wejście ON/START) |
| INTELIGENTNY KLUCZ 1 | 15A Inteligentny moduł sterujący kluczem |
| Napęd na 4 koła | 20A EBU 4WD |
| TYLNA KLAPA OTWARTA | 10A Przekaźnik otwierania tylnej klapy |
| S/NAGRZEWNICA RR | 15A Ogrzewane tylne siedzenie |
| MDPS | Jednostka MDPS 7,5A |
| INTELIGENTNY KLUCZ 3 | Moduł sterujący inteligentnego kluczyka 7,5 A, moduł immobilizera |
| GRUPA | Zestaw wskaźników 7,5 A (zasilanie IG1), dźwignia zmiany biegów ATM ILL. |
| INTELIGENTNY KLUCZ2 | Moduł sterujący inteligentnego kluczyka 10A, przycisk włączania / wyłączania, moduł immobilizera |
| MULTIMEDIA | 15A Jednostka główna audio, audio/wideo i nawigacji, moduł TMU |
| LAMPA WEWNĘTRZNA | 10A Kluczyk zapłonu III. & Przełącznik ostrzegawczy drzwi, lampa bagażnika, lampa schowka podręcznego, lampa w konsoli górnej, lampka przedniego lusterka kosmetycznego L/R, lampa wewnętrzna, osobiste światło tylne L/R |
| ZAMEK OD DRZWI | Przekaźnik zamka drzwi 20A, przekaźnik odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik odblokowujący z podwójnym obrotem) |
| DACH 2 | 20A Panoramiczny szyberdach |
| GNIAZDO ZASILANIA | 20A Gniazdo z przodu i zapalniczka |
| PRZEŁĄCZNIK HAMULCA | Moduł sterujący inteligentnego kluczyka 7,5 A, włącznik świateł hamowania |
| PAMIĘĆ 2 | Złącze łącza danych 10 A, BCM, zestaw wskaźników, moduł sterujący klimatyzacji, automatyczny czujnik oświetlenia i fotokomórki, lusterko elektrochromowe, skrzynka przekaźników ICM (przekaźnik składanego / rozkładanego lusterka zewnętrznego) |
| P/SEAT (PASS) | 30A Przełącznik ręczny na siedzeniu pasażera |
| S/NAGRZEWNICA FRT | 20A Moduł sterujący wentylowanych przednich siedzeń, moduł sterujący ogrzewania przednich siedzeń |
| DACH 1 | 20A Panoramiczny szyberdach |
| MODUŁ 2 | Moduł PCB 20A (bezpiecznik – ABS3, ECU6, TCU2, MODULE1, MODULE2) |
| A/CON2 | 7,5A Moduł sterujący klimatyzacją |
| OGRZEWANE LUSTERKO | 10A Zasilanie zewnętrznego lusterka wstecznego kierowca/pasażer, moduł sterujący klimatyzacją, ECM (G4FJ) |
| P/SEAT (DRV) | Przełącznik ręczny fotela kierowcy 30A |
| BEZPIECZEŃSTWO / OKNO | Moduł 25A Elektryczny podnośnik szklany Bezpieczeństwo kierowcy |
| P/ OKNO PRAWE | 25A Elektryczny wyłącznik główny podnośnika szyby, elektryczny wyłącznik podnośnika szyby pasażera |
| P/ OKNO LEWE | Podnośnik szyby wyłącznika głównego 25A |
| AMP | Wzmacniacz 25A |
Bezpieczniki oznaczone jako POWER OUTLET odpowiadają za zapalniczkę i dodatkowe gniazda przednie. Reszta znajduje się w pudełkach pod maską.

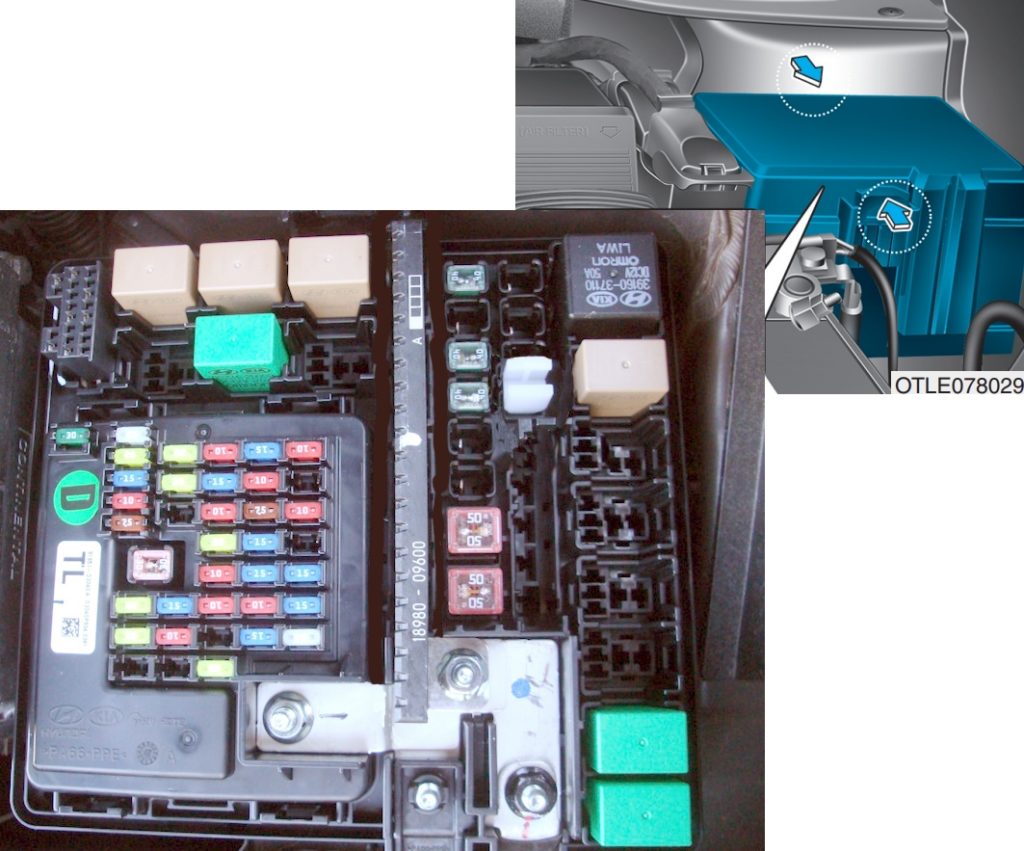

Komora silnika
Znajduje się obok akumulatora.

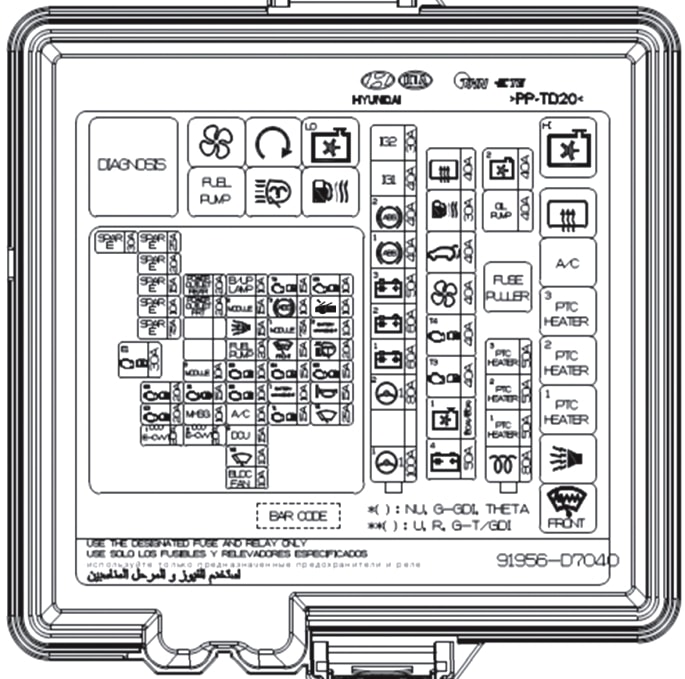

Schemat
Przeznaczenie
| MDPS | Jednostka MDPS 80A |
| B+1 | Inteligentny blok przyłączeniowy 60A (ARISU-LT IPS 1, IPS 2, IPS 3, IPS 4, Bezpiecznik – AMP) |
| B+2 | Inteligentna kostka przyłączeniowa 60A (ARISU-LT IPS 5, IPS 6, IPS 7, IPS 8, bezpieczniki – SMART KEY1, SMART KEY2, BRAKE SWITCH) |
| B+3 | Inteligentna kostka przyłączeniowa 50A (bezpiecznik – SUNROOF1, SUNROOF2, S / HEATER FRT, S / HEATER RR, SAFETY P / WINDOW, przekaźnik elektrycznego podnośnika szyby (bezpiecznik – P / WINDOW LH, P / WINDOW RH) |
| ABS1 | Moduł ESC 40A, uniwersalne złącze sterujące |
| ABS2 | Moduł ESC 40A, uniwersalne złącze sterujące |
| IG1 | 40A Stacyjka (bez kluczyka inteligentnego), zespół PCB (przekaźnik PDM (IG1) / PDM (ACC) – z kluczykiem inteligentnym) |
| IG2 | Przekaźnik rozruchu 30 A, wyłącznik zapłonu (bez kluczyka inteligentnego), zespół płytki drukowanej (przekaźnik PDM (IG2) — z kluczykiem inteligentnym) |
| B+4 | Inteligentna skrzynka przyłączeniowa 50A (bezpiecznik – MODULE8, 4WD, P/SEAT (DRV), P/SEAT (PASS), TYŁ TYLNY OTWARTY, ZAMEK DRZWI, Wyłącznik awaryjny – bezpiecznik, LAMPA WEWNĘTRZNA, MULTIMEDIA 2), PAMIĘĆ |
| WENTYLATOR CHŁODZĄCY1 | 40A [G4NC] Przekaźnik wysokiego poziomu wentylatora chłodzącego |
| WENTYLATOR CHŁODZĄCY1 | 50A [G4FJ] Przekaźnik wysokiego poziomu wentylatora chłodzącego |
| TCU3 | 40A [G4FJ – 7DCT] TCM |
| TCU4 | 40A [G4FJ – 7DCT] TCM |
| DMUCHACZ | 40A Przekaźnik dmuchawy |
| TYLNA KLAPA ELEKTRYCZNA | Moduł zasilania tylnej klapy 40A |
| OGRZEWANIE TYŁU | 40A Przekaźnik odmgławiacza tylnej szyby |
| WYCIERACZKA FRT1 | 25A Stacyjka (bez kluczyka inteligentnego), przekaźnik PDM (IG2) (z kluczykiem inteligentnym) |
| TCU1 | 15A [G4FJ] TCM (7DCT) |
| WYCIERACZKA FRT2 | 10A BCM |
| ECU3 | PCM (G4NC) / ECM (G4FJ) |
| KLAKSON | Przekaźnik klaksonu 15A |
| CZĘŚĆ AKUMULATORA | Wskaźnik baterii 10A |
| CZUJNIK2 | 10A [G4NC] # 1 / # 2 Zawór sterujący olejem, # 1 / # 2 Czujnik położenia wałka rozrządu, zawór elektromagnetyczny sterujący przedmuchem, zawór elektromagnetyczny o zmiennym wlocie, zawór zamykający ESP, przekaźnik pompy paliwa |
| CZUJNIK 1 | 15A [G4NC] PCM, czujnik tlenu (w górę) / (w dół) |
| ECU2 | 20A CEWKA ZAPŁONOWA # 1 / # 2 / # 3 / # 4, kondensator (G4NC) |
| ECU5 | 15A PCM (G4NC) / ECM (G4FJ) |
| ECU4 | 15A PCM (G4NC) / ECM (G4FJ) |
| CZUJNIK3 | 10A [G4NC] Skrzynka przyłączeniowa E/R (przekaźnik wysokiego poziomu wentylatora chłodzącego) |
| ODLADZACZ | 15A Ogrzewana przednia szyba, blok przyłączeniowy E/R (przedni przekaźnik odladzający) |
| POMPA PALIWA 1 | 20A Przekaźnik pompy paliwa |
| MODUŁ 1 | 7,5A Oświetlenie adaptacyjne |
| B/KLAKSON ALARMOWY | 10A Przekaźnik alarmowy |
| ABS3 | 10A Moduł ESC |
| MODUŁ2 | Pompa 10A |
| WYJŚCIE MOCY FRT | 20A Przednie gniazdko elektryczne i zapalniczka |
| ECU6 | 10A PCM (G4NC) / ECM (G4FJ) |
| TCU2 | 15A [automatyczna skrzynia biegów] Przełącznik zakresu automatycznej skrzyni biegów, ALE, dźwignia zmiany biegów automatycznej skrzyni biegów [manualna skrzynia biegów] Przełącznik świateł cofania |
| LAMPA B/UP | 10A Przełącznik zakresu transmisji, lusterko elektrochromowe, tylna lampa zespolona (wejście) lewa/prawa, A, włącznik świateł cofania, moduł MTS E-Call, inteligentna skrzynka przyłączeniowa (jednostka sterująca IPS) |
| WYJŚCIE MOCY TYLNEJ | 20A Tylne gniazdo zasilania |
Za resztę gniazd zasilających i złączy USB odpowiadają bezpieczniki oznaczone jako POWER OUTLER.
Taki sam na dodatnim zacisku akumulatora znajduje się główny bezpiecznik zasilania wykonany w postaci bezpiecznika 200A.
