Sprawdź rzeczywiste przeznaczenie bezpieczników i przekaźników na podstawie swoich schematów, mogą występować różnice w prezentowanym materiale i Twojej skrzynce.

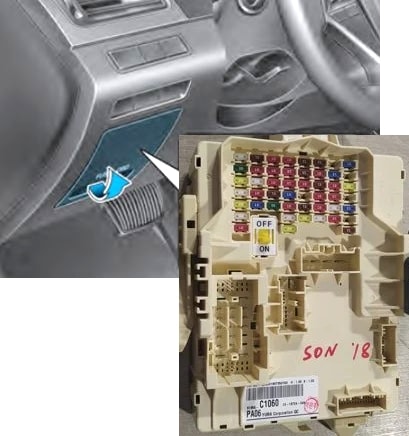

Skrzynka bezpieczników przedziału pasażerskiego
Skrzynka ta znajduje się w dolnej części deski rozdzielczej, za osłoną ochronną.

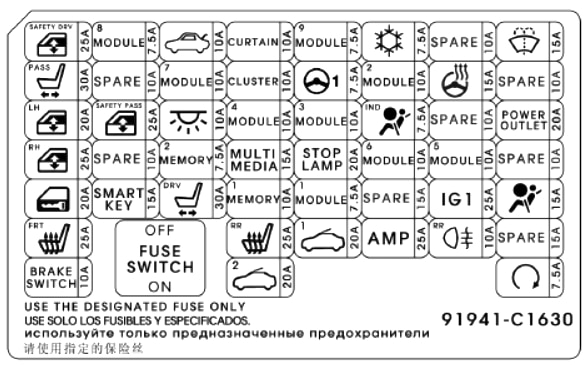

Schemat z okładki pudełka

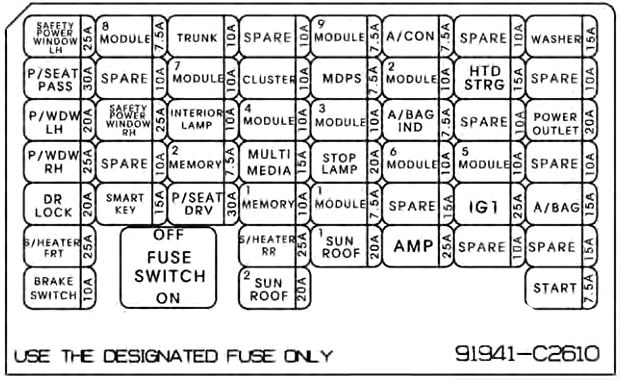

Schemat
Opis
| OKNO BEZPIECZEŃSTWA LEWE | Moduł 25A Elektryczny podnośnik szklany Bezpieczeństwo kierowcy |
| KARTA P/SEAT | 30A Przełącznik ręczny na siedzeniu pasażera |
| P/WDW LH | 20A Wyłącznik główny elektrycznego podnośnika szyb, tylny lewy moduł elektrycznego podnośnika szyb |
| P/WDW RH | 25A Wyłącznik główny szyby podnośnika elektrycznego, moduł szyby podnośnika elektrycznego prawego tylnego, moduł drzwi pasażera, wyłącznik szyby elektrycznego podnośnika pasażerskiego |
| DR BLOK | 20A Przekaźnik zamka drzwi, przekaźnik odblokowania drzwi |
| S/NAGRZEWNICA FRT | 25A Moduł siedzenia z wentylacją przednich siedzeń, Moduł ogrzewania przednich siedzeń |
| PRZEŁĄCZNIK HAMULCA | Przełącznik świateł hamowania 10 A, moduł immobilizera, moduł sterujący inteligentnego kluczyka |
| 8 MODUŁ | Moduł sterujący inteligentnym kluczem BCM 7,5 A |
| ELEKTRYCZNE OKNO BEZPIECZEŃSTWA PRAWE | 25A Moduł szyby elektrycznej ze szkła bezpiecznego dla pasażerów |
| MĄDRY KLUCZ | 15A Inteligentny moduł sterujący kluczem |
| PIEŃ | 10A Przekaźnik pokrywy bagażnika, drzwi wlewu paliwa i przełącznik pokrywy bagażnika |
| 7 MODUŁ | Moduł zegara cyfrowego 10A kierowcy/drzwi pasażera |
| LAMPA WEWNĘTRZNA | 10A Kluczyk zapłonu III. & Przełącznik ostrzegawczy drzwi, Przełącznik przedniej lampy umywalki, L / R, Lampka w konsoli górnej, Lampa wewnętrzna, Tylna lampka osobista L / R, Lampka w bagażniku, Zewnętrzny inteligentny kluczyk kierowcy / pasażera |
| 2 PAMIĘĆ | 7,5A Nieużywany |
| KIEROWNIK P/SEAT | 30A Przełącznik ręcznego sterowania fotelem kierowcy, moduł IMS kierowcy |
| GRUPA | 10A Tablica przyrządów |
| 4 MODUŁ | 10A Moduł immobilizera, moduł sterujący inteligentnego kluczyka |
| MULTIMEDIA | 15A Główne urządzenie audio/wideo i nawigacyjne |
| 1 PAMIĘĆ | Moduł drzwi kierowcy/pasażera 10A, moduł IMS kierowcy, moduł sterowania klimatyzacją, automatyczny czujnik oświetlenia i fotokomórki, lusterko elektrochromowe, zestaw wskaźników, moduł monitorowania ciśnienia w oponach, zegar cyfrowy, ładowarka bezprzewodowa, głowica audio/wideo i urządzenie nawigacyjne |
| S/NAGRZEWNICA RR | 25A Moduł ogrzewania tylnych siedzeń |
| 2 DACH OTWARTY | Silnik panoramicznego okna dachowego 20A |
| 9 MODUŁ | 7,5A Moduł siedzenia z wentylacją przednich siedzeń, Moduł ogrzewania przednich siedzeń, Moduł ogrzewania tylnych siedzeń |
| MDPS | Jednostka MDPS 7,5 A (typ kolumnowy/typ stojakowy) |
| 3 MODUŁ | 10A BCM, przełącznik trybu sportowego, włącznik świateł stop |
| 1 MODUŁ | 7,5 A Zawór elektromagnetyczny kluczyka, moduł drzwi kierowcy/pasażera |
| 1 DACH OTWARTY | 20A [Panoramiczny] Silnik szyberdachu z panoramicznym [Brak panoramy] Silnik szyberdachu |
| A/CON | Moduł sterujący 7.5AA/C, skrzynka przyłączeniowa E/R (przekaźnik wentylatora) |
| 2 MODUŁ | Jednostka główna A/V i nawigator 10 A, zegar cyfrowy, ładowarka USB, BCM, AMP, przełącznik zasilania lusterka, ładowarka bezprzewodowa, moduł sterujący inteligentnym kluczykiem, lampa konsoli sufitowej, skrzynka przyłączeniowa E/R (przekaźnik gniazdka elektrycznego) |
| A/TORBA IND | 7,5A Tablica przyrządów |
| 6 MODUŁ | Uniwersalne złącze testowe 10 A, moduł sterujący klimatyzacji, moduł A/V i nawigacji, moduł wentylowanych przednich siedzeń, moduł ogrzewania przednich siedzeń, moduł ogrzewania tylnych siedzeń, moduł IMS kierowcy, lewy/prawy reflektor (DBL), dźwignia zmiany biegów ATT IND . |
| AMP | Wzmacniacz 25A (JBL/MOBIS) |
| HTD STRG | 15A Podgrzewana kierownica, BCM |
| 5 MODUŁ | Przełącznik konsoli przedniej 10 A, moduł monitorowania ciśnienia w oponach, moduł asystenta utrzymania pasa ruchu, inteligentny tempomat, korek wlewu paliwa/przełącznik pokrywy bagażnika, moduł AEB, reflektor lewy/prawy (DBL), czujnik wspomagania tylnego lewego/prawego podczas parkowania, układ wspomagania parkowania tyłem Czujnik LH/RH (w środku), radar wykrywający martwe pole w lewo/w prawo |
| IG1 | Blok PCB 25A (bezpiecznik – POMPA PRÓŻNIOWA2 / TCU2 / ECU3 / ABS3) |
| PRALKA | 15A Przełącznik wielofunkcyjny (przełącznik dolnego tarcia wycieraczek i przełącznik spryskiwacza) |
| GNIAZDO ZASILANIA | Przednie gniazdo 20A |
| TORBA | 15A Moduł sterujący SRS, czujnik obecności |
| POCZĄTEK | 7,5 A [Bez kluczyka inteligentnego i IMMO.] Skrzynka przekaźników ICM (przekaźnik alarmu włamaniowego) [Z kluczem inteligentnym / IMMO.] Przełącznik zakresu transmisji, PCM (G4KJ / G4KH) |
| 10 MODUŁ | 10A BCM |
W przypadku przedniej zapalniczki samochodowej znajduje się bezpiecznik 20A POWER OUTLET. Za resztę gniazd odpowiadają elementy w skrzynkach pod maską.

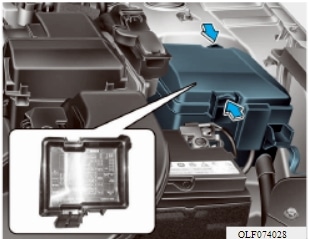

Skrzynka bezpieczników komory silnika
Znajduje się po lewej stronie komory silnika, obok akumulatora.

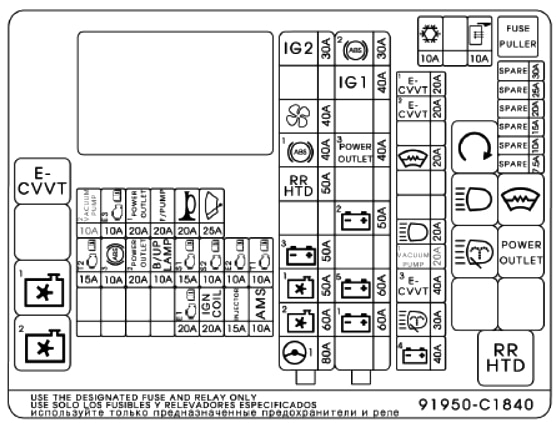

Schemat
Przeznaczenie
| IG2 | 30A [Bez kluczyka inteligentnego] (przekaźnik rozruchu), wyłącznik zapłonu, [z kluczykiem inteligentnym] (przekaźnik rozruchu), zespół PCB (przekaźnik IG2) |
| 3 TCU | 40A [G4FJ – DCT] TCM |
| DMUCHACZ | Przekaźnik wentylatora 40A |
| 1 ust | Moduł ESC 40A |
| OGRZEWANIE TYŁU | 50A Przekaźnik ogrzewania tylnego |
| 1B+ | Inteligentna skrzynka przyłączeniowa 50A (IPS2 (4CH), IPS3 (4CH)) |
| 1 WENTYLATOR CHŁODZĄCY | 50A [G4KH / G4FJ] (przekaźnik wentylatora chłodzącego), [G4KJ] (przekaźnik wentylatora chłodzącego) |
| 2 WENTYLATOR CHŁODZĄCY | 60A [G4KH / G4FJ] (przekaźnik wentylatora chłodzącego) |
| 1 MDPS | Blok MDPS 80A (typ kolumnowy) |
| 2 ABS | Moduł ESC 30A, uniwersalne złącze sterujące |
| IG1 | 40A [Bez inteligentnego kluczyka] Wyłącznik zapłonu, [Z inteligentnym kluczykiem] Zespół PCB (przekaźnik IG1 / ACC) |
| 4 TCU | 40A [G4FJ – DCT] TCM |
| 3 GNIAZDO ZASILANIA | 40A (przekaźnik gniazdowy) |
| 2B+ | Inteligentna skrzynka przyłączeniowa 50A (IPS1 (4CH), IPS4 (4CH), IPS5 (4CH), IPS6 (2CH), IPS7 (1CH), Bezpiecznik – AMP) |
| 5B+ | Blok PCB 60A (przekaźnik sterujący silnikiem, bezpiecznik -TUC1, ECU1, HORN, AMS, WIPER) |
| 1B+ | 60A Inteligentna skrzynka przyłączeniowa (przekaźnik szyby podnośnika elektrycznego, bezpiecznik – LEWA SZYBA BEZPIECZNA, P / PRZEPUSTKA SIEDZISKA, PRAWE OKNO BEZPIECZEŃSTWA, P / SEAT DRV, MODULE1, P / WDW LH, P / WDW RH, TRUNK, S / HEATER RR, SUNROOF2 , LUX1) |
| 2 MDPS | Jednostka MDPS 100A (typ rack) |
| 3 E-CVVT | 20A [G4KJ / G4KH] PCM |
| 2 E-CVVT | 20A [G4KJ / G4KH] PCM |
| POMPA PALIWOWA | 20A (przekaźnik pompy paliwa) |
| H/LAMPA WYSOKA | Przekaźnik świateł drogowych 20 A |
| 1 POMPA PRÓŻNIOWA | 20A [G4KH / G4FJ] Pompa próżniowa |
| 1 E-CVVT | 40A [G4KJ / G4KH] (przekaźnik E-CVVT) |
| 4B+ | Inteligentny blok przyłączeniowy 40A (bezpiecznik do urządzenia z automatycznym odcięciem prądu upływowego – LAMPA WEWNĘTRZNA, MULTIMEDIA, PAMIĘĆ 1, Bezpiecznik – ZAMEK DRZWI, OGRZEWANIE S / PRZEDNIE, WYŁĄCZNIK HAMOWANIA, SMART KEY, MODUŁ10) |
| A/CON | 10A Moduł sterujący klimatyzacją |
| OGRZEWANE LUSTERKO | 10A ECM (G4FJ), moduł sterujący klimatyzacji, elektrycznie sterowane lusterko wsteczne w fotelu kierowcy/przednim siedzeniu |
| 2 POMPA PRÓŻNIOWA | 10A [G4KH / G4FJ] Pompa próżniowa, wyłącznik próżniowy |
| 3 ECU | 10A PCM / ECM |
| 1 GNIAZDO ZASILANIA | 20A Przednia zapalniczka i gniazdo nr 2 |
| POMPA PALIWOWA | 20A Przekaźnik pompy paliwa |
| KLAKSON | Przekaźnik klaksonu 20 A, skrzynka przekaźników ICM (przekaźnik klaksonu alarmu włamaniowego) |
| WYCIERACZKA | 30A Przekaźnik wycieraczek przednich (niski), przekaźnik wycieraczek przednich (wysoki) |
| 2 TCU | Przełącznik zakresu skrzyni biegów 15 A, TCM (G4FJ-DCT) |
| 3 ABS | Moduł ESC 10A |
| 2 GNIAZDO ZASILANIA | 20A Gniazdo tylne |
| LAMPA B/UP | 10A Przełącznik zakresu transmisji, PCM (G4KJ / G4KH-A / T), TCM (G4FJ-DCT), lusterko elektrochromowe, tylna lampa zespolona (IN), lewa/prawa |
| 1 CZUJNIK | 15A Czujnik tlenu (góra/dół) |
| 2 CZUJNIK | 15A Elektrozawór sterujący oczyszczaniem, zawór zamykający kanister, elektromagnetyczny zawór sterujący RCV, przekaźnik pompy paliwa, skrzynka przyłączeniowa E/R (przekaźnik wysokiego poziomu wentylatora chłodzącego, przekaźnik pompy paliwa), [G4KJ / G4KH] regulowany elektromagnetyczny zawór wlotowy, zawór kontroli oleju (wylot ), [G4FJ] Zawór kontroli oleju nr 1 / nr 2 (wlot/wylot) |
| 1 ECU | 10A PCM / ECM |
| 1 TCU | 10A PCM (G4KJ / G4KH-A / T), TCM (G4FJ-DCT) |
| 1 ECU | 10A PCM / ECM |
| CEWKA IGN | 20A Cewka zapłonowa nr 1 / nr 2 / nr 3 / nr 4 |
| WTRYSKIWACZ | 15A Zarządzanie silnikiem |
| AMS | Wskaźnik baterii 10A |
Jeśli zapalniczka nie działa, sprawdź elementy oznaczone jako GNIAZDO ZASILANIA.
A jeśli masz jakieś pytania, napisz w komentarzach.
