Hyundai Sonata sedan produkowany jest od 1985 roku do chwili obecnej w 8 generacjach. Hyundai Sonata 4 EF 1 generacji był produkowany w latach 1998, 1999, 2000, 2001, 2002, 2003 i 2004. W Rosji model ten został odnowiony, a zaktualizowany został zmontowany w fabryce TagAZ w obwodzie rostowskim w 2005 roku, 2006, 2007, 2008, 2009, 2010 i 2011. Wielu nazywa to Sonatą 5. Jest to jednak zaktualizowana 4 generacja. W naszym artykule znajdziesz opis bezpieczników i przekaźników Hyundai Sonata 4/5 ze schematami skrzynkowymi, zdjęciami i lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Sprawdź przyporządkowanie pudełek ze swoimi schematami z tyłu pokrywy ochronnej. A jeśli schematy i układy pudełek nie są odpowiednie, zapoznaj się z opisem NF Sonata .
Contents
Skrzynka bezpieczników przedziału pasażerskiego

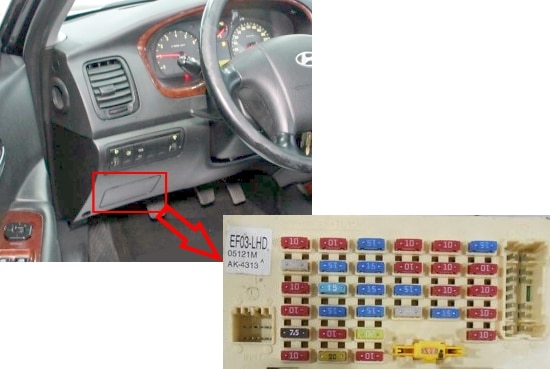

Znajduje się na dole deski rozdzielczej. Aby uzyskać dostęp, należy zdjąć pokrywę ochronną.
Skrzynka bezpiecznikowa

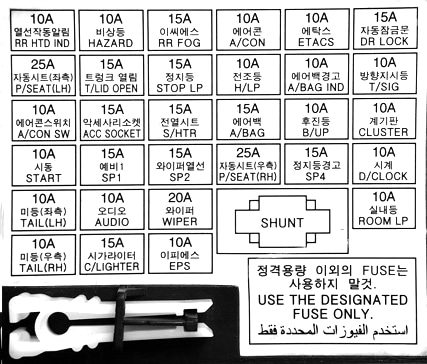

Schemat
Opis
| A/CON | 10A Klimatyzator |
| ETACS | 10A ETACS, system dostępu bezkluczykowego, system zamka drzwi |
| DR BLOK | 15A Elektryczny zamek drzwi |
| P/SEAT | Fotel elektryczny 25A |
| T/POKRYWA OTWARTA | 15A Zdalna pokrywa bagażnika |
| ZATRZYMAJ SIĘ | 15A Światła stopu |
| H/LP | Reflektor 10A |
| A/TORBA IND | 10A Poduszka powietrzna |
| T/SYG | 10A Kierunkowskazy |
| A/CON SW | 10A Klimatyzator |
| GNIAZDO AKC | Gniazdo 15A |
| S/HTR | 15A Podgrzewane siedzenie |
| TORBA | 15A Poduszka powietrzna |
| B/UP | 10A Światła cofania |
| GRUPA | 10A Zestaw wskaźników, lampa zespolona |
| POCZĄTEK | 10A Uruchomienie silnika |
| SP1 | 15A Zapasowy bezpiecznik |
| SP2 | 15A Zapasowy bezpiecznik |
| P/SIEDZENIE (PRAWE) | Fotel elektryczny 25A |
| SP4 | 15A Zapasowy bezpiecznik |
| D/ZEGAR | Zegar cyfrowy 10A |
| OGON (lewy) | 10A Światła pozycyjne, oświetlenie tablicy rejestracyjnej, światła tylne – strona lewa |
| AUDIO | 10A System audio |
| WYCIERACZKA | Wycieraczka 20A |
| POKÓJ LP | 10A Oświetlenie wnętrza, lampki ostrzegawcze przednich drzwi |
| OGON (PRAWY) | 10A Światła pozycyjne, oświetlenie tablicy rejestracyjnej, światła tylne – strona prawa |
| C/JAŚNIEJSZE | Zapalniczka 15A |
| EPS | Zasilanie elektryczne 10A |
Za zapalniczkę odpowiada bezpiecznik 15A C/LIGHTER.
Przekaźnik
Niektóre przekaźniki są przymocowane z tyłu pudełka

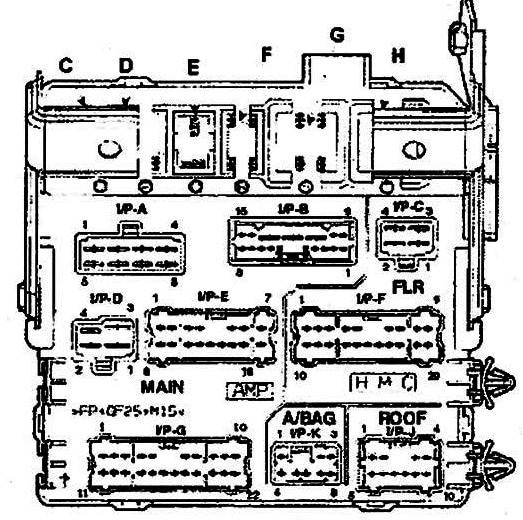

Schemat
Przeznaczenie
- A – złącze zasilania
- B – złącze elektronicznej jednostki sterującej systemem ETACS
- С – przekaźnik nr 1 blokady zamków drzwi
- D – przekaźnik nr 2 do blokowania zamków drzwi
- E – rezystor uzwojenia pola
- F – przekaźnik wymiarów tylnych
- G – przekaźnik silnika okna
- H – przekaźnik ogrzewania tylnej szyby i ogrzewania lusterek bocznych.
Skrzynka bezpieczników komory silnika
Znajduje się obok akumulatora pod pokrywą ochronną.

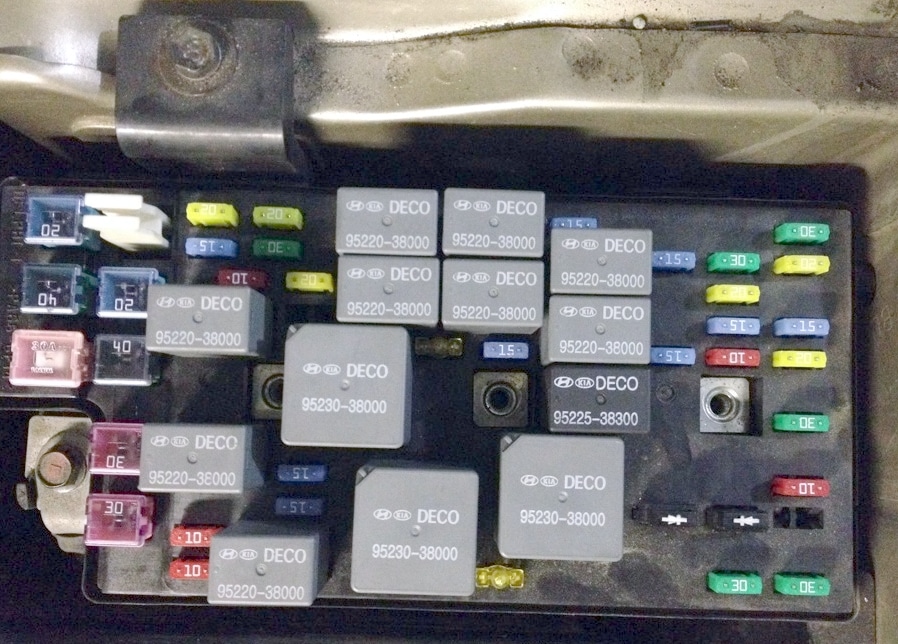

Zdjęcie poglądowe

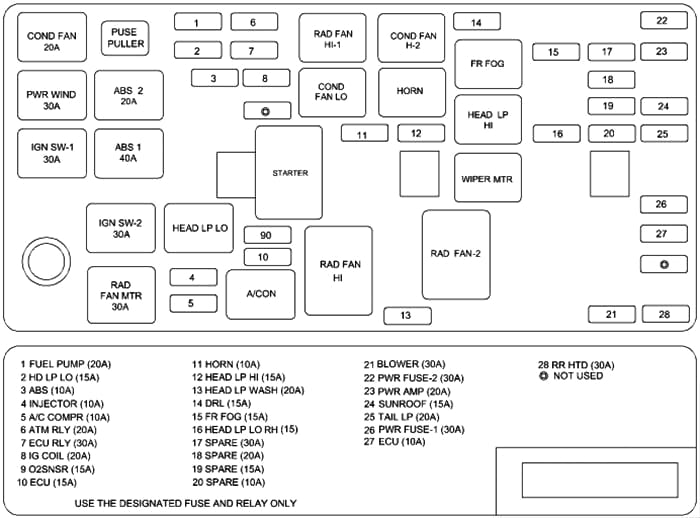

Schemat
Przeznaczenie
| WENTYLATOR COMDA | Wentylator klimatyzatora 20A |
| PWRWIND | Elektryczne szyby 40A |
| ABS2 | 30A ABS |
| IGN SW-1 | 30A Wyłącznik zapłonu |
| ABS 1 | 30A ABS |
| IGN SW-2 | 30A Wyłącznik zapłonu |
| RAD WENTYLATOR MTR | 30A Silnik wentylatora chłodnicy |
| 1 POMPA PALIWA | Pompa paliwa 20A |
| 2 HD LP LO | Reflektory świateł mijania 15A |
| 3 ABS | Układ ABS 10A |
| 4 WTRYSKIWACZ | Wtryskiwacz 10A |
| 5 A/C COM PR | Sprężarka klimatyzacji 10A |
| RLY 6ATM | Przekaźnik bankomatowy 20A |
| 7 ECURLY | 30A Przekaźnik, elektroniczna jednostka sterująca silnika |
| 8 CEWKA IG | 20A Cewka zapłonowa, czujnik nieprawidłowego działania zapłonu |
| 9 OZSNSR | 15A Czujnik tlenu |
| 10 ECU | 15 A ECM, przekaźnik pompy paliwa, elektrozawór dodatniej wentylacji skrzyni korbowej, serwo regulatora prędkości xx, dpkv |
| 11 RÓG | Sygnał 10A |
| 12 HEAD LP HI | Reflektory świateł drogowych 15A |
| 13 MYCIE GŁOWICY | 20A Silnik spryskiwaczy reflektorów |
| 14 DRL | 15A System antykradzieżowy |
| 15 FFOG | 15A Przednie światła przeciwmgielne |
| 16 GŁÓWKA LP LO PRAWA | Reflektory ksenonowe 15A |
| 17 ZAPASOWE | 30 A Zapasowy bezpiecznik |
| 18 ZAPASOWE | 20A Zapasowy bezpiecznik |
| 19 ZAPASOWE | 15A Zapasowy bezpiecznik |
| 20 ZAPASOWYCH | 10A Zapasowy bezpiecznik |
| 21 DMUCHAWA | Wentylator nagrzewnicy 30A |
| 22 BEZPIECZNIK PWR-2 | Bezpiecznik zasilania 30 A 2 |
| 23 FWRAMP | Wzmacniacz audio 20A |
| 24 SZYB DACH | 15A Klapa, gniazdo diagnostyczne |
| 25 VAIL LP | Przekaźnik tylnej klapy 20A |
| 26 BEZPIECZNIK PWR-1 | 30 A Bezpiecznik zasilania 1, skrzynka bezpieczników w kabinie pasażerskiej (bezpieczniki 2,3,7,8,9) |
| 27 ECU | 10A Elektroniczna jednostka sterująca silnikiem |
| 28 RRHTD | Przekaźnik 30A do ogrzewania tylnej szyby i lusterek bocznych. |
Opis przekaźnika
| KLAKSON | Przekaźnik sygnału |
| HDLP_LOW | Przekaźnik reflektorów |
| RAD FAN_CZEŚĆ | Przekaźnik wentylatora chłodnicy |
| RAD FAN_LOW | Przekaźnik wentylatora chłodnicy |
| F/POMPA | Przekaźnik pompy paliwa |
| WYCIERACZKA | Przekaźnik wycieraczek |
| POCZĄTEK | Przekaźnik rozrusznika |
| bankomat KONT | Przekaźnik sterujący automatyczną skrzynią biegów |
| A/CON | Przekaźnik klimatyzatora |
