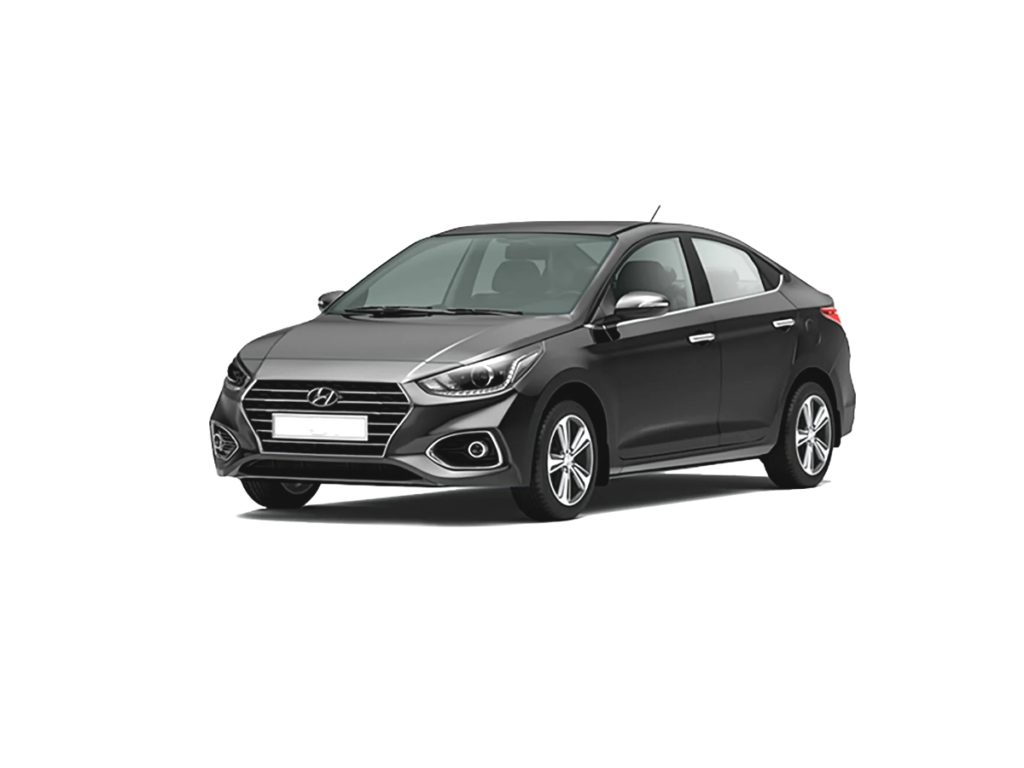

Hyundai Accent (i25) produkowany był w latach 2017, 2018, 2019, 2020, 2021, 2022. W tym czasie model przeszedł zmianę stylizacji. Sprzedawany jako Hyundai Verna w Indiach . W tym materiale znajdziesz opis bezpieczników i przekaźników Hyundai Accent HC wraz ze schematami skrzynek i ich lokalizacją. Osobno zauważamy bezpiecznik zapalniczki.
Ilość elementów w pudełkach może różnić się od prezentowanej i uzależniona jest od poziomu wyposażenia oraz roku produkcji. Porównaj schematy z dokumentacją techniczną.
Contents

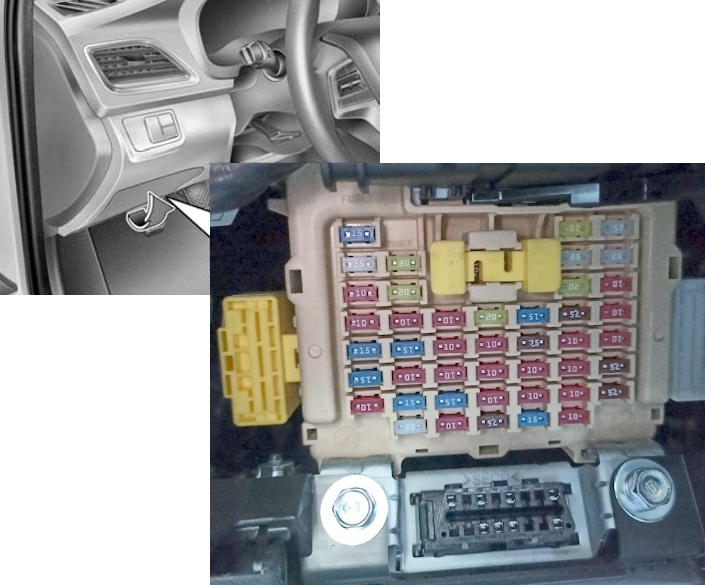

Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się na dole deski rozdzielczej. Aby uzyskać dostęp, zdejmij osłonę ochronną w kierunku strzałki. Jest też złącze diagnostyczne.
Typ 1

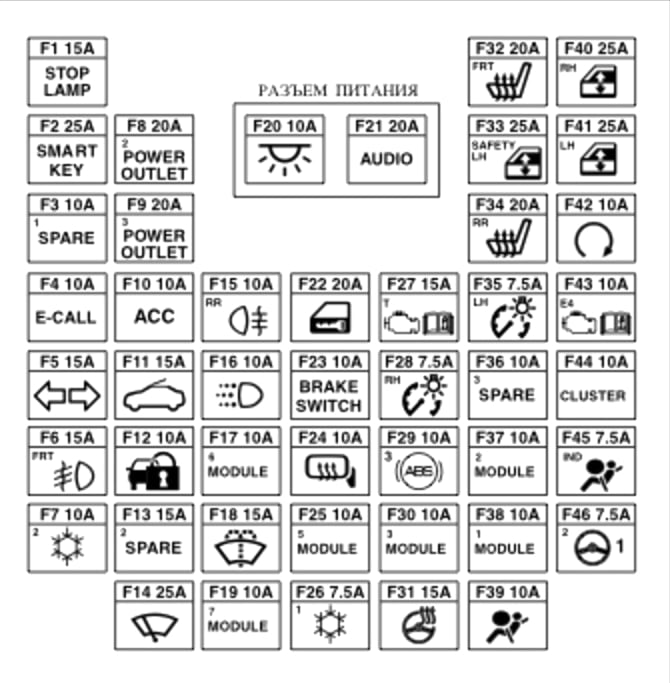

Schemat
Opis
| F1 | ŚWIATŁO STOP 15A – Moduł elektronicznego światła hamowania (skrzynka przyłączeniowa w desce rozdzielczej) |
| F2 | 25А SMART KEY – Jednostka sterująca systemem Smart Key (klucz elektroniczny, dostęp bezkluczykowy) |
| F3 | 10А ZAPASOWE1 – Zapasowe |
| F4 | 10A E-CALL – Jednostka E-Call (jednostka połączenia alarmowego) |
| F5 | KIERUNKOWSKAZ 15A – BCM (moduł sterujący nadwozia), SLM (moduł przypominania o zapięciu pasów bezpieczeństwa i moduł oświetlenia) |
| F6 | 15A FRT FOG – Przekaźnik przednich świateł przeciwmgielnych (skrzynka przyłączeniowa w desce rozdzielczej) |
| F7 | 10A A / CON2 – Jednostka sterująca klimatyzacją |
| F8 | 20А P / OUTLET2 – Gniazdo zasilania (zapalniczka) nr 1 |
| F9 | 20А P / OUTLET3 – Gniazdo zasilania (zapalniczka) nr 2 |
| F10 | Przekaźnik tylnego gniazda zasilania 10 A ACC (zapalniczka samochodowa) (skrzynka przyłączeniowa tablicy rozdzielczej), przełącznik regulacji zewnętrznego lusterka wstecznego, połączenie elektroniczne, BCM, SLM, audio (radio), multimedialny system nawigacji |
| F11 | 15А S / DACH – Luke (silnik elektryczny górnej klapy) |
| F12 | 10A IMMO – Moduł immobilizera |
| F13 | 15А SPARE2 – Zapasowe |
| F14 | 25A WYCIERACZKA – Przełącznik wielofunkcyjny (kolumna kierownicy), silnik wycieraczek, skrzynka przyłączowa komory silnika (przekaźnik 6) |
| F15 | 10A RR FOG – Przekaźnik tylnych świateł przeciwmgłowych (skrzynka przyłączeniowa w desce rozdzielczej) |
| F 16 | Przekaźnik 10A DRL – DRL (światła do jazdy dziennej) (skrzynka przyłączeniowa w desce rozdzielczej) |
| F17 | 10A MODUŁ6 – Przekaźnik elektrycznych podnośników szyb (bez BCM) (skrzynka przyłączowa w desce rozdzielczej), podgrzewane dysze szyb spryskiwaczy, sterownik ogrzewania siedzenia kierowcy/pasażera z przodu, sterownik ogrzewania tylnych siedzeń |
| F18 | 15А PODKŁADKA – Przełącznik kolumny kierownicy (podkładka) |
| F19 | 10A MODUŁ7 – BCM (moduł sterujący nadwozia), Przekaźnik odcinający oświetlenie wnętrza (skrzynka bezpieczników deski rozdzielczej, wersja z przekaźnikiem automatycznego wyłączania) |
| F21 | 20A AUDIO – Jednostka główna systemu audio lub multimedialnego systemu nawigacji (radio, GU) |
| F22 | 20A DR LOCK – Przekaźnik odblokowania drzwi, przekaźnik zablokowania drzwi, przekaźnik odblokowania bagażnika (centralny zamek) |
| F23 | PRZEŁĄCZNIK HAMULCA 10A – Jednostka sterująca systemu Smart Key (klucz elektroniczny, dostęp bezkluczykowy), włącznik świateł hamowania (wyłącznik krańcowy) |
| F24 | 10A RR HTD Zasilanie lusterek zewnętrznych, sterownik klimatyzacji |
| F25 | 10А M0DULE5 – Blok SLM, BCM, jednostka sterująca systemem Smart Key (klucz elektroniczny, dostęp bezkluczykowy) |
| F26 | 7.5AA / C0N1 – Wentylator klimatyzacji, skrzynka przyłączeniowa komory silnika (przekaźnik 2), sterownik klimatyzacji |
| F27 | 15A POL T – Wskaźnik położenia dźwigni zmiany biegów automatycznej skrzyni biegów (automatyczna skrzynia biegów): przełącznik trybu sportowego, przełącznik trybu skrzyni biegów, włącznik świateł stop, ręczna skrzynia biegów: skrzynka bezpieczników i przekaźników w komorze silnika, włącznik świateł stop |
| F28 | 7,5А TAIL RH – Reflektor prawy, system audio (magnetofon, GU), włącznik na desce rozdzielczej, ogrzewanie kierownicy, zestaw wskaźników (tablica przyrządów), jednostka główna multimedialnego systemu nawigacji, (radio, GU), AUX / Gniazdo USB, dźwignia zmiany położenia dźwigni, lampa zespolona prawa tylna (wejście/wyjście) |
| F29 | 10A ABS3 – Jednostka sterująca ABS (abs, układ przeciwblokujący), Jednostka sterująca ESP (układ dynamicznej stabilizacji) |
| F30 | 10A MODUŁ3 – Przełącznik po lewej stronie panelu przedniego, BCM |
| F31 | 15A NTO STRG – Podgrzewana kierownica |
| F32 | 20A FRT S / HTR – Jednostka sterująca ogrzewaniem siedzenia kierowcy / pasażera z przodu |
| F33 | 25А BEZPIECZEŃSTWO WDW – Zablokuj elektryczną szybę podnośnika drzwi kierowcy z zabezpieczeniem przed przyszczypnięciem |
| F34 | 20А RR S / FITR – Jednostka sterująca ogrzewaniem tylnych siedzeń |
| F35 | 7.5А TAIL LH – Lampa tylna lewa lewa (wejście/wyjście), lampa tablicy rejestracyjnej lewa/prawa, reflektor lewy |
| F36 | 10А SPARE3 – Zapasowy |
| F37 | 10A MODULE2 – Jednostka sterująca klimatyzacją, reflektory lewe/prawe, jednostka główna systemu audio lub multimedialnego systemu nawigacji (magnetofon, GU), jednostka sterująca ogrzewaniem fotela kierowcy/pasażera, ogrzewanie kierownicy, jednostka E-Call |
| F38 | 10A MODUŁ 1 – BCM (moduł sterujący nadwozia), SLM (moduł przypominania o zapięciu pasów bezpieczeństwa i moduł oświetlenia) |
| F39 | 10A A/BAG – Jednostka sterująca SRS (system poduszek powietrznych) |
| F40 | 25А P / WDW RH – Wyłącznik główny szyby elektrycznej wind, wyłącznik szyby elektrycznej pasażera z przodu |
| F41 | 25A P / WDW LH – Wyłącznik główny do elektrycznych podnośników szybowych |
| F42 | 10A START – Automatyczna skrzynia biegów (automatyczna skrzynia biegów): przełącznik trybu skrzyni biegów (przełącznik zakresu), Ręczna skrzynia biegów (manualna skrzynia biegów): ECM / PCM, skrzynka przyłączeniowa w komorze silnika (przekaźnik 1), jednostka sterująca systemu Smart Key (klucz elektroniczny, dostęp bezkluczykowy) |
| F43 | 10А ENG E4 – ECM / PCM, moduł immobilizera, jednostka sterująca systemu Smart Key (klucz elektroniczny, dostęp bezkluczykowy) |
| F44 | 10A CLUSTER – Zestaw wskaźników |
| F45 | 7.5AA / BAG IND – Zestaw wskaźników |
| F46 | 7,5А MDPS1 – jednostka MDPS (jednostka sterująca EUR (elektryczne wspomaganie kierownicy)) |
W przypadku zapalniczki bezpieczniki 8 i 9 odpowiadają za 20A, oznaczone jako GNIAZDO ZASILANIA.
Typ 2

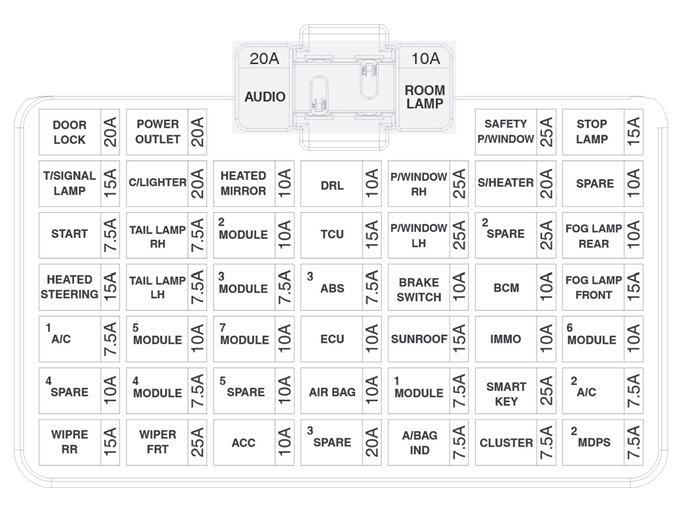

Schemat
Przeznaczenie
| ZAMEK OD DRZWI | Blok przyłączeniowy I/P 20 A (przekaźnik odblokowujący tylną klapę, przekaźnik blokujący/odblokowujący drzwi, przekaźnik odblokowujący dwuobrotowy) |
| GNIAZDO ZASILANIA | Gniazdo zasilania 20A |
| BEZPIECZEŃSTWO / OKNO | Moduł zasilania szyby bezpieczeństwa kierowcy 25 A |
| ŚWIATŁO STOPU | Blok przyłączeniowy I/P 15 A (moduł elektroniczny sygnału zatrzymania) |
| LAMPA SYGNALIZACYJNA T | 15A BCM, SLM |
| C/JAŚNIEJSZE | Zapalniczka 20A |
| OGRZEWANE LUSTERKO | Lusterko zewnętrzne zasilane przez kierowcę 10 A, lusterko zewnętrzne zasilane przez pasażera, moduł sterujący klimatyzacji |
| DRL | 10A BCM |
| P/OKNO PRAWE | Główny wyłącznik podnośnika szyb 25 A, wyłącznik podnośnika szyb pasażera |
| S/NAGRZEWNICA | Moduł sterujący podgrzewacza przednich siedzeń 20A |
| ZAPASOWE 1 | — |
| POCZĄTEK | 7,5S Z kluczykiem inteligentnym: ECM/PCM, blok przyłączeniowy E/R (przekaźnik rozruchu), moduł sterujący kluczykiem inteligentnym / bez kluczyka inteligentnego: przekaźnik alarmu antywłamaniowego, przełącznik zakresu skrzyni biegów, stacyjka i włącznik sprzęgła |
| LAMPA TYLNA PRAWA | 7,5A Lampa czołowa RH, tylna lampa zespolona (OUT) RH, lampa tablicy rejestracyjnej RH, tylna lampa zespolona (IN) RH, ILL (+) |
| MODUŁ2 | Moduł FCA 10A, przełącznik Crash Pad |
| TCU | Blok przyłączeniowy E/R 15 A (bezpiecznik – LAMPA B/UP), dźwignia zmiany biegów A/T, przełącznik zakresu skrzyni biegów, przełącznik światła stopu |
| P/OKNO LEWE | Główny wyłącznik podnośnika szyb 25 A |
| ZAPASOWE2 | — |
| LAMPA PRZECIWMGIELNA TYLNA | 10 A |
| OGRZEWANA KIEROWNICA | Sprężyna zegarowa 15A |
| LAMPA TYLNA lewa | 7,5A Lampa czołowa LH, Lampa tablicy rejestracyjnej LH, Tylna lampa zespolona (OUT) LH, Tylna lampa zespolona (IN) LH |
| MODUŁ3 | Moduł sterujący podgrzewacza przednich siedzeń 7,5 A, audio, lusterko elektrochromatyczne, moduł sterujący klimatyzacji, sprężyna zegarowa, wskaźnik dźwigni zmiany biegów A/T |
| ABS3 | Blok przyłączeniowy E/R 7,5 A (uniwersalne złącze kontrolne), moduł ESC |
| PRZEŁĄCZNIK HAMULCA | Moduł sterujący inteligentnego kluczyka 10 A, włącznik świateł stopu |
| BCM | 10A BCM |
| PRZEDNIA LAMPA PRZECIWMGIELNA | Blok przyłączeniowy I/P 15A (przekaźnik przedniego światła przeciwmgielnego) |
| klimatyzacja | Blok przyłączeniowy E/R 7,5 A (przekaźnik dmuchawy), moduł sterujący klimatyzacji |
| MODUŁ5 | Silnik szyberdachu 10 A, moduł sterujący podgrzewacza przednich siedzeń |
| MODUŁ7 | Jednostka TPMS 10A |
| ECU | 10A ECM/PCM, moduł immobilizera, moduł sterujący inteligentnego kluczyka |
| SZYB DACH | Silnik szyberdachu 15A |
| IMMO. | Moduł immobilizera 10A |
| MODUŁ6 | Elektromagnes klucza 10A |
| ZAPASOWE4 | — |
| MODUŁ4 | 7,5A SLM, BCM, moduł sterujący inteligentnym kluczem |
| ZAPASOWE5 | — |
| PODUSZKA POWIETRZNA | Moduł sterujący SRS 10A, czujnik wykrywania obecności |
| MODUŁ 1 | 7,5A BCM, SLM, blokada kluczykowa |
| MĄDRY KLUCZ | Moduł sterujący inteligentnym kluczem 25A |
| klimatyzacja | 7,5A |
| WYCIERACZKA RR | Przełącznik wielofunkcyjny 15 A, silnik tylnej wycieraczki, przekaźnik tylnej wycieraczki |
| WYCIERACZKA PRZ | Przełącznik wielofunkcyjny 25 A, silnik wycieraczki przedniej, blok przyłączeniowy E/R (przekaźnik Lo wycieraczki) |
| AKC | Blok przyłączeniowy I/P 10 A (przekaźnik gniazda zasilania), BCM, SLM, audio, blokada kluczykowa Przełącznik zasilania lusterka zewnętrznego, moduł sterujący inteligentnym kluczykiem, złącze ładowania USB |
| ZAPASOWE3 | — |
| A/TORBA IND | Zestaw wskaźników 7,5 A, moduł sterujący klimatyzacji |
| GRUPA | Zestaw wskaźników 7,5A |
| MDPS2 | Jednostka MDPS 7,5A |
| AUDIO | 20A Dźwięk |
| POKÓJ LP | Blok połączeniowy I/P 10 A (przekaźnik lampy pokojowej), górna lampa konsoli, moduł sterujący klimatyzacji, SLM, BCM, automatyczny czujnik oświetlenia i fotokomórki, moduł TPMS, zestaw wskaźników, złącze łącza danych, lampa pokojowa, lampa w bagażniku, elektro Chromowane lustro |
Komora silnika

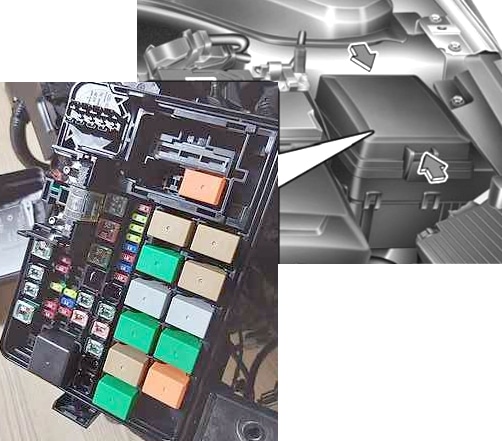

Główna skrzynka bezpieczników
Znajduje się obok akumulatora, po lewej stronie komory silnika.

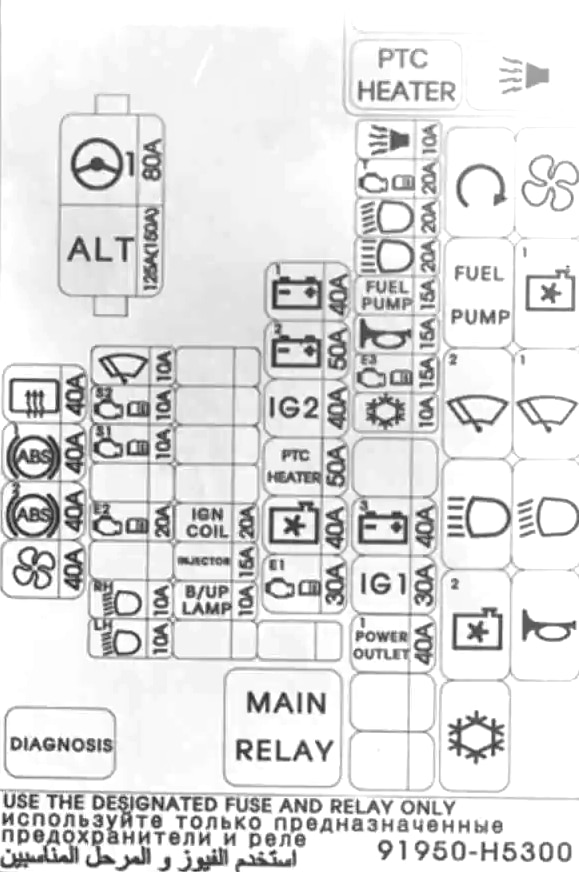

Schemat 1
Przeznaczenie
| MDPS1 | Jednostka MDPS 80A (jednostka sterująca EUR (elektryczne wspomaganie kierownicy)) |
| WSZYSTKO | 125 / 150A Skrzynka przyłączeniowa, komora silnika (bezpiecznik – F3, F4, F5, F6) |
| RR ODMGŁAWANIE | 40A Przekaźnik odmgławiacza tylnej szyby (skrzynka przyłączowa tablicy rozdzielczej) |
| ABS1 | Jednostka sterująca ABS / ESP 40A (ABS / ESP, układ przeciwblokujący) |
| ABS2 | Jednostka sterująca ABS / ESP 40A (ABS / ESP, układ przeciwblokujący) |
| DMUCHACZ | Skrzynka przyłączeniowa komory silnika 40A (przekaźnik 2 – przekaźnik wentylatora klimatyzacji) |
| WYCIERACZKA | 10A Szyba wycieraczek silnika elektrycznego (wycieraczki), przełącznik wielofunkcyjny (przełącznik kolumny kierownicy), skrzynka przyłączowa komory silnika (przekaźnik 6) |
| ENG S2 | 10A Czujnik tlenu (górny), czujnik tlenu (dolny), skrzynka przyłączowa komory silnika (przekaźnik 4, przekaźnik 9), elektromagnetyczny zawór sterujący oczyszczaniem magazynu oparów paliwa, elektromagnetyczny zawór wlotowy o zmiennej geometrii |
| POLSKI S1 | 10A Zawór sterujący olejem nr 1 (wlot/wylot), skrzynka przyłączowa komory silnika (przekaźnik 3, przekaźnik 11) |
| PL E2 | 15A ECM / PCM (jednostka sterująca silnika / automatycznej skrzyni biegów (ECU)) |
| H/LP PRAWA | Reflektor 10A, prawy |
| H/LP lewa | 10A Reflektor lewy |
| CEWKA IGN | 20A Cewki zapłonowe nr 1 – 4, kondensator |
| WTRYSKIWACZ | 15A ECM/PCM (jednostka sterująca (ECU) silnika/automatyczna skrzynia biegów), wtryskiwacze nr 1-4 |
| Płyta B/UP | 10A Włącznik świateł cofania |
| BATT1 | 40A Skrzynka przyłączeniowa tablicy rozdzielczej (bezpiecznik – F15, F16, F20, F21, F22, F23) |
| BATT2 | 50A Skrzynka przyłączeniowa tablicy rozdzielczej (bezpiecznik – F32, F33, F34, elektryczny przekaźnik podnośnika szyby) |
| IG2 | Wyłącznik zapłonu 40 A, blok przyłączeniowy PDM (przekaźnik IG2), przekaźnik 1 |
| C/WENTYLATOR | 40A Wentylator chłodnicy silnika, skrzynka przyłączowa komory silnika (przekaźnik 4, przekaźnik 9) |
| PL E1 | 30A Przekaźnik główny, skrzynka przyłączeniowa komory silnika (bezpiecznik – Przekaźnik 13) |
| B/Alarm | 10A Syrena alarmowa, dodatkowa skrzynka przyłączeniowa (przekaźnik 15) |
| ENG T | 20A PCM (jednostka sterująca silnika, ECU) |
| LO/H LP | 20A Światła mijania, skrzynka przyłączowa komory silnika (przekaźnik 8) |
| HI/H LP | 20A Światło drogowe, skrzynka przyłączowa komory silnika (przekaźnik 7) |
| F/POMPA | 15A Pompa paliwa (pompa benzyny), skrzynka przyłączeniowa komory silnika (przekaźnik 3) |
| KLAKSON | 15A Klakson (klakson), skrzynka przyłączowa komory silnika (przekaźnik 10) |
| PL E3 | 15A ECM / PCM (jednostka sterująca silnika / automatycznej skrzyni biegów (ECU)) |
| A/CON | 10A Klimatyzacja (klimatyzacja, sprzęgło elektromagnetyczne sprężarki klimatyzacji), skrzynka przyłączeniowa komory silnika (przekaźnik 11) |
| BATT3 | 40A Skrzynka przyłączeniowa tablicy rozdzielczej (bezpiecznik – F1, F5, F6, przekaźnik świateł postojowych (lamp)) |
| IG1 | Wyłącznik zapłonu 30 A, skrzynka przekaźników PDM (przekaźnik IG1, przekaźnik ACC) |
| P/WYJŚCIE1 | 40A Gniazdo zapalniczki samochodowej, skrzynka przyłączeniowa w desce rozdzielczej (przekaźnik gniazda zasilania) |
Bezpiecznik oznaczony jako P/OUTLET1 znajdujący się w tym urządzeniu może odpowiadać również za działanie zapalniczki czy gniazd USB.

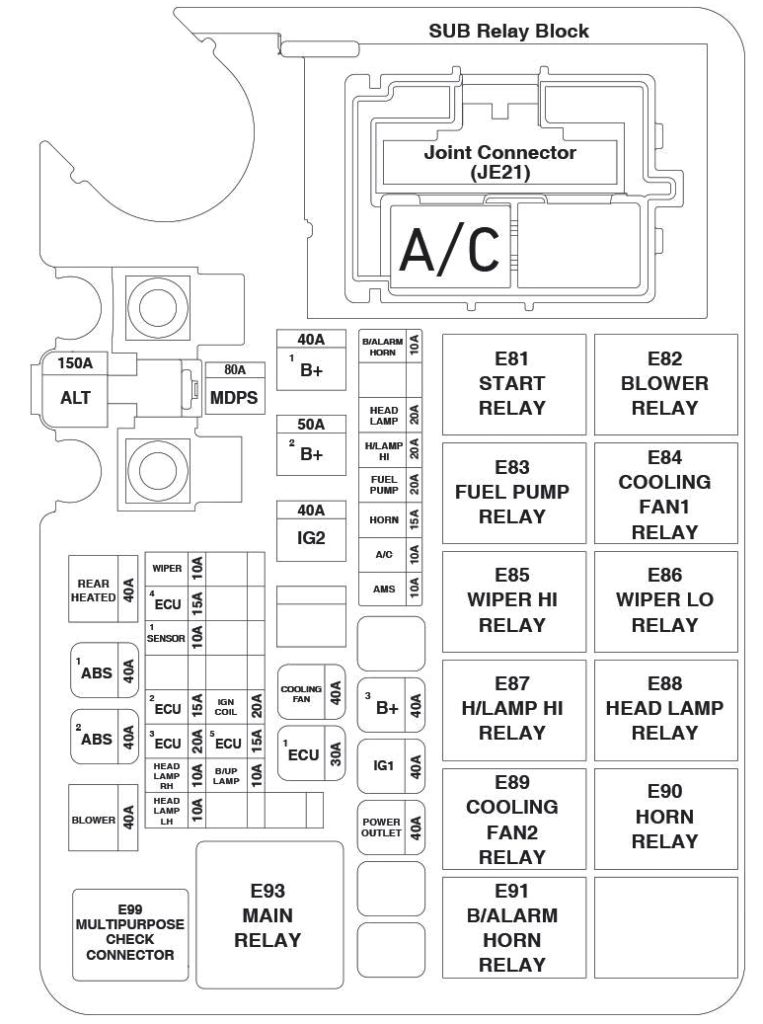

Schemat 2
Oznaczenie
| MDPS | 80 | Jednostka MDPS |
| ALT | 150 | Blok przyłączeniowy E/R (bezpiecznik – ABS1, ABS2, DMUCHAWA, OGRZEWANIE TYLNE) |
| OGRZEWANIE TYŁU | 40 | Blok przyłączeniowy I/P (przekaźnik tylnego odmgławiacza) |
| ABS1 | 40 | Moduł ESC, uniwersalne złącze kontrolne |
| ABS2 | 40 | Moduł ESC |
| DMUCHACZ | 40 | Blok przyłączeniowy E/R (przekaźnik dmuchawy) |
| WYCIERACZKA | 10 | Silnik wycieraczek przednich, przełącznik wielofunkcyjny, blok przyłączeniowy E/R (przekaźnik LO wycieraczki) |
| ECU4 | 15 | ECM/PCM |
| CZUJNIK 1 | 10 | Zawór sterujący olejem nr 1/#2, blok przyłączeniowy E/R (przekaźnik wentylatora chłodzącego 1/2), czujnik tlenu (w górę), czujnik tlenu (w dół), elektromagnetyczny zawór o zmiennym wlocie, dodatkowy blok przekaźnika (przekaźnik klimatyzacji) kontrola oczyszczania Zawór elektromagnetyczny, zawór zamykający kanister |
| ECU2 | 15 | ECM/PCM |
| ECU3 | 20 | ECM/PCM |
| LAMPA GŁÓWNA PRAWA | 10 | Lampa czołowa prawa |
| LAMPA GŁÓWNA lewa | 10 | Lampa czołowa lewa |
| CEWKA IGN | 20 | Cewka zapłonowa nr 1 ~ nr 4, skraplacz |
| ECU5 | 15 | ECM/PCM, blok przyłączeniowy E/R (przekaźnik pompy paliwa) |
| LAMPA B/UP | 10 | Przełącznik świateł cofania |
| B+1 | 40 | Blok przyłączeniowy I/P (bezpiecznik – DRL, PRZEDNIE ŚWIATŁO PRZECIWMGIELNE, LAMPA STOP, MODUŁ 6, Złącze zasilania (AUDIO, LAMPA POKOJOWA)) |
| B+2 | 50 | Blok połączeniowy I/P (bezpiecznik – IMMO, SMART KEY1, PRZEŁĄCZNIK HAMULCA, BCM, BEZPIECZEŃSTWO P/WINDOW, S/HEATER, SZYBSZY DACH, przekaźnik podnośnika szyby) |
| IG2 | 40 | Wyłącznik zapłonu, skrzynka przekaźników PDM (przekaźnik IG2), blok przyłączeniowy E/R (przekaźnik rozruchu) |
| WENTYLATOR CHŁODZĄCY | 40 | Blok przyłączeniowy E/R (przekaźnik 1/2 wentylatora chłodzącego) |
| ECU1 | 30 | Blok przyłączeniowy E/R (bezpiecznik – ECU3, ECU4, przekaźnik główny) |
| B/KLAKSON ALARMOWY | 10 | B/Przekaźnik syreny alarmowej |
| LAMPA GŁÓWNA | 20 | Blok przyłączeniowy E/R (przekaźnik reflektora głównego) |
| H/LAMPA WYSOKA | 20 | BEZ DRL: Blok przyłączeniowy E/R (przekaźnik H/lampy HI) Z DRL: SLM, BCM |
| POMPA PALIWOWA | 20 | Blok przyłączeniowy E/R (przekaźnik pompy paliwa) |
| KLAKSON | 10 | Blok przyłączeniowy E/R (przekaźnik klaksonu) |
| klimatyzacja | 10 | Blok przekaźnika pomocniczego (przekaźnik klimatyzacji) |
| AMS | 10 | Czujnik baterii |
| B+3 | 40 | Blok przyłączeniowy I/P (bezpiecznik – LAMPA T/SYGNAŁOWA, ZAMEK DRZWI, przekaźnik lampy tylnej) |
| IG1 | 40 | Wyłącznik zapłonu, skrzynka przekaźników PDM (przekaźnik IG1, przekaźnik ACC) |
| GNIAZDO ZASILANIA | 40 | Blok przyłączeniowy I/P (przekaźnik gniazda zasilania) |

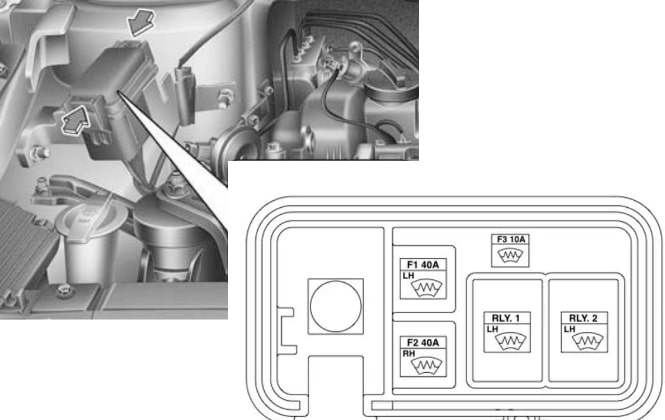

Dodatkowe pudełko
Mocowany po prawej stronie komory silnika.
Opis
- FR HTD LH – 40A Przekaźnik ogrzewania szyby przedniej (lewa strona)
- FR HTD RH – 40A Przekaźnik ogrzewania szyby przedniej (prawa strona)
- FR HTD – 10A Przełącznik na panelu przednim (przełącznik ogrzewania szyby przedniej)
- RLY. – Przekaźnik podgrzewanej szyby przedniej
