Hyundai Grace był produkowany w dwóch generacjach i dostarczany na całym świecie. W niektórych krajach jest znany jako Hyundai H-100 . W tej publikacji przedstawimy przyporządkowanie bezpieczników i przekaźników Hyundaia Grace (H-100) wyprodukowanych w latach 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 i 2004 wraz ze schematami skrzynkowymi i lokalizację ich miejsc.
Przeznaczenie elementów w skrzynkach oraz ich rozmieszczenie może różnić się od pokazanego i zależy od roku produkcji, regionu dostawy oraz poziomu wyposażenia.
Contents
Przedział pasażerski

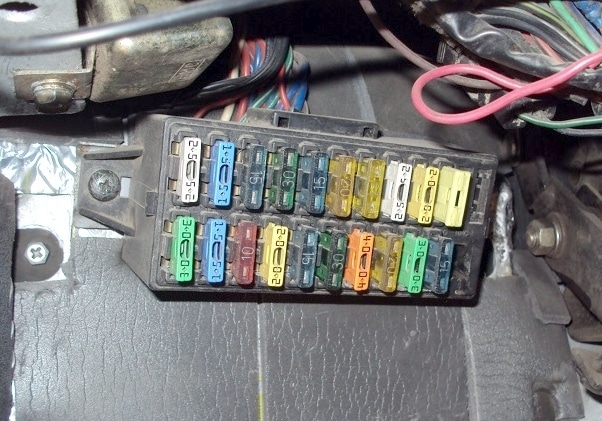

Główna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.
Opis bezpieczników
| 1 | Oświetlenie wewnętrzne |
| 2 | Z wyjątkiem EC: Światła stopu EC: Światła ostrzegawcze |
| 3 | Klakson, światła tylne (z wyjątkiem EC) |
| 4 | Ogrzewanie szkła |
| 5 | Z wyjątkiem EC: Tylna nagrzewnica |
| 5 | EC: Ogrzewanie filtra paliwa |
| 6 | Światła cofania |
| 7 | Prawy reflektor |
| 8 | Lewy reflektor |
| 9 | centralny zamek |
| 10 | Z wyjątkiem EC: Tylna zapalniczka |
| 10 | EC: Tylna nagrzewnica, tylne światło przeciwmgielne |
| 11 | Przednia zapalniczka |
| 12 | ABS, reflektory |
| 13 | Wycieraczka |
| 14 | Przedni grzejnik |
| 15 | Światła przeciwmgielne |
| 15 | Reflektor tylny lewy |
| 16 | Alarm |
| 16 | Tylny prawy reflektor |
| 17 | Lewe okno elektryczne |
| 18 | Prawe okno elektryczne |
Oddzielnie na zewnątrz urządzenia mogą znajdować się przekaźniki: przekaźnik kierunkowskazów i alarmu, przekaźnik podnośnika szyb, przekaźnik tylnej lampy, przekaźnik tylnej nagrzewnicy, przekaźnik tylnego światła przeciwmgielnego.
Komora silnika

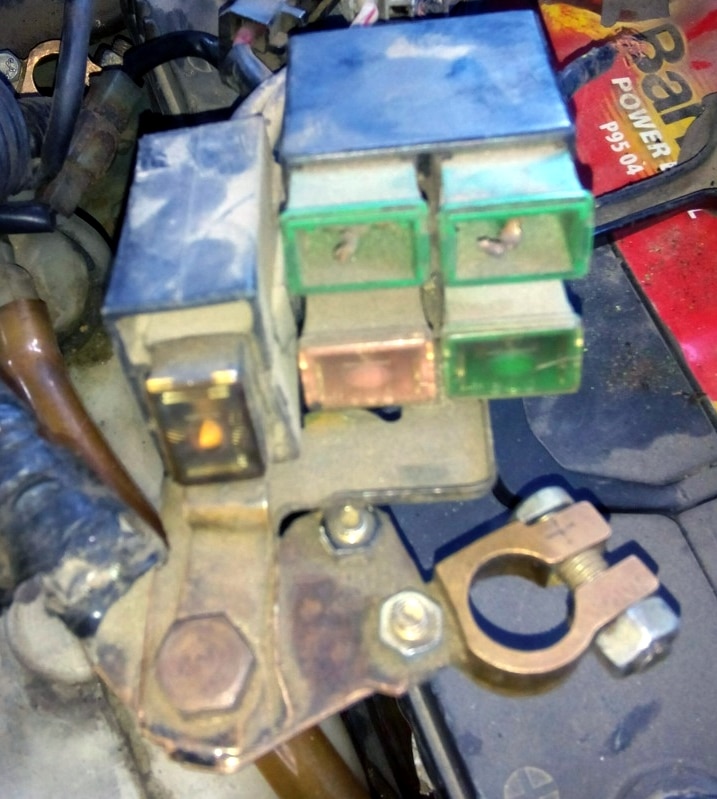

Skrzynka bezpieczników zasilania
Znajduje się obok akumulatora.
Schemat
Przeznaczenie
| A | Silniki Diesel 40A: Generator, bezpieczniki nr 1,2,3,15,16 Silniki benzynowe: Generator, przekaźnik pompy paliwa, reflektory, kondensator, bezpieczniki nr 1,2,3,15,16 |
| B | 40A Stacyjka |
| C | 40 / 50A Z ABS: Modulator ABS Bez ABS: Bezpiecznik nr 4.5 |
| D | 50A Przekaźnik podnośnika szyby, bezpieczniki AC |
| JEST | Modulator ABS 80A, alternator |
Przekaźnik

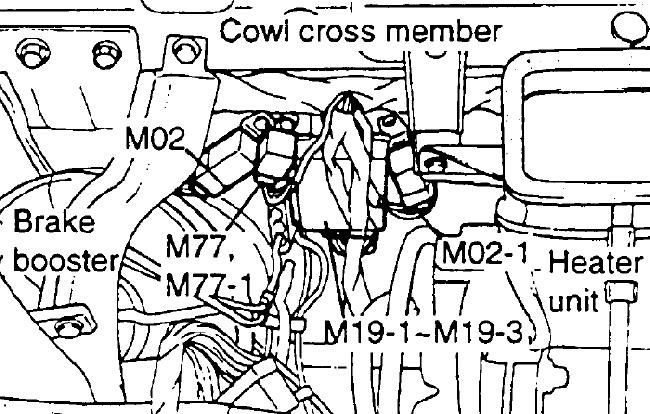

Przekaźnik reflektora (M02), przekaźnik z diodą (M77)

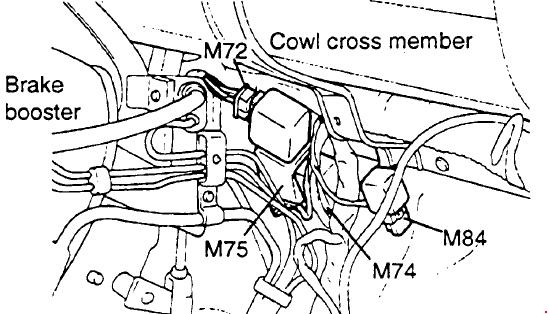

Przekaźnik wycieraczek (M74), przekaźnik filtra paliwa (M84)
Przekaźnik pompy paliwa

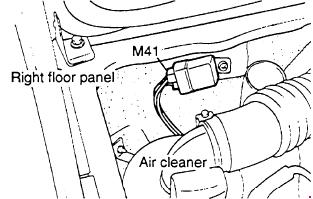

Przekaźnik rozrusznika
