Honda Accord 10 generacji produkowana była w latach 2018, 2019, 2020, 2021, 2022, 2023. Najpopularniejsza wersja Hondy Accord Hybrid . W naszym materiale znajdziesz informacje opisujące bezpieczniki i przekaźniki Honda Accord 10 wraz ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami ich wykonania. Wybierz bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, regionu dostawy oraz poziomu wyposażenia samochodu. Sprawdź informacje na swoich diagramach.
Przedział pasażerski

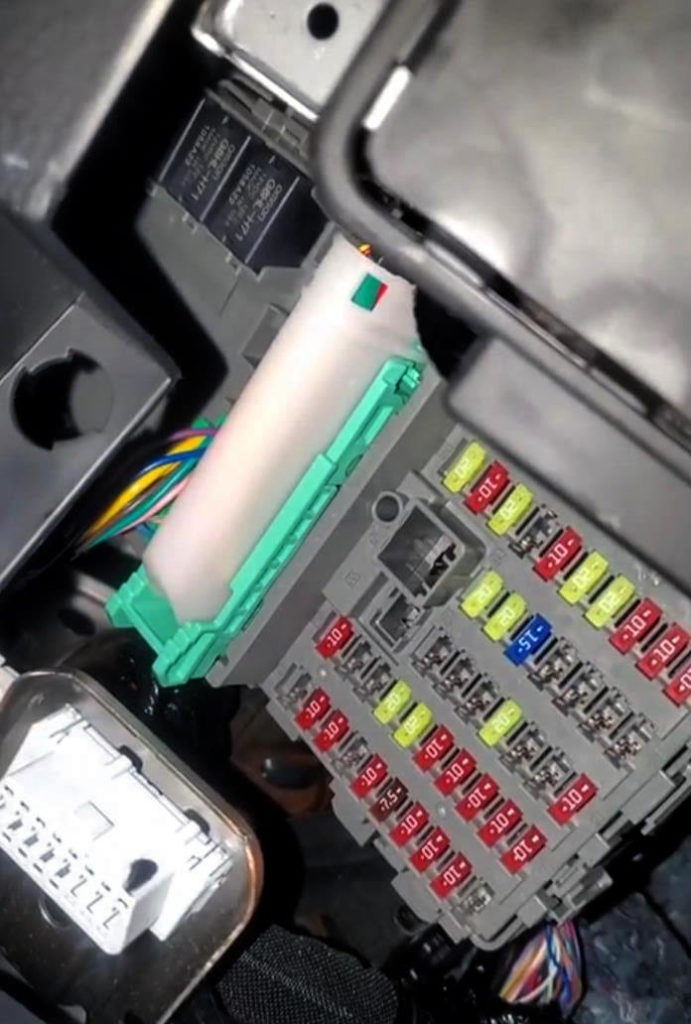

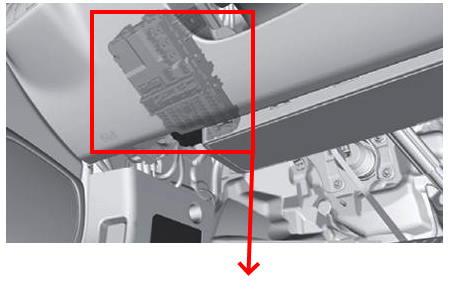

W kabinie pasażerskiej skrzynka bezpieczników znajduje się w dolnej części tablicy rozdzielczej po stronie kierowcy.

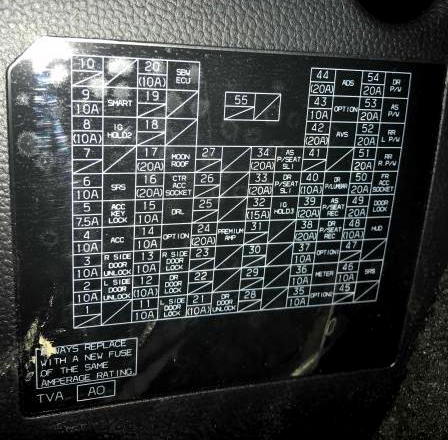

Schemat z oznaczeniem

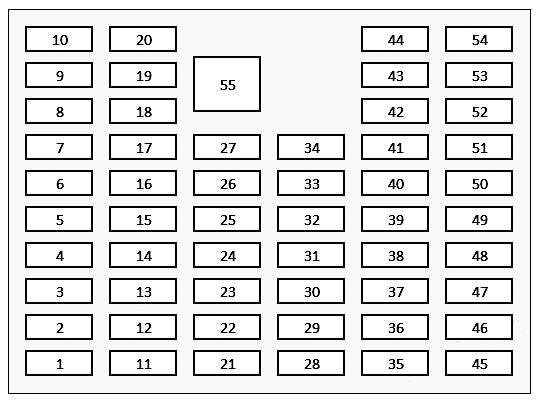

Schemat
Opis
| 1 | – |
| 2 | 10A Otwieranie drzwi po lewej stronie |
| 3 | 10A Drzwi otwierane na prawą stronę |
| 4 | 10A Zasilanie ze stacyjki (ACC) |
| 5 | 7,5A Blokowanie zasilania ze stacyjki (ACC KEY LOCK) |
| 6 | Poduszki powietrzne 10A (SRS) |
| 7 | – |
| 8 | 10A Sterowanie silnikiem (IG HOLD 2) |
| 9 | 10A INTELIGENTNY |
| 10 | – |
| 11 | 10A Zamykanie drzwi po lewej stronie |
| 12 | 10A Zamknięcie drzwi kierowcy |
| 13 | 10A Drzwi otwierane na prawą stronę |
| 14 | Opcja 10A |
| 15 | Światła do jazdy dziennej 10A |
| 16 | Gniazda zasilające 20A (zapalniczka) |
| 17 | 20A Dach księżycowy |
| 18 | – |
| 19 | – |
| 20 | 10A Elektroniczna jednostka sterująca SBW |
| 21 | 10A Otwarcie drzwi kierowcy |
| 22 | – |
| 23 | – |
| 24 | Wzmacniacz 20A |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | – |
| 32 | 15A Sterowanie silnikiem (IG HOLD 3) |
| 33 | 20A Regulacja (zasilanie) fotela kierowcy |
| 34 | 20A Regulacja fotela pasażera (zasilanie) |
| 35 | Opcja 10A |
| 36 | 10A miernik |
| 37 | Opcja 10A |
| 38 | 20A Regulacja (zasilanie) fotela kierowcy |
| 39 | 20A Regulacja fotela pasażera (zasilanie) |
| 40 | 10A Regulacja (zasilanie) fotela kierowcy (dolne oparcie) |
| 41 | – |
| 42 | 20A AVS |
| 43 | Opcja 10A |
| 44 | REKLAMY 20A |
| 45 | – |
| 46 | Układ SRS 10A |
| 47 | – |
| 48 | HUD 10A |
| 49 | 20A Zamek drzwi |
| 50 | Gniazda przednie 20A (zapalniczka) |
| 51 | 20A Elektryczna szyba tylna prawa |
| 52 | 20A Elektryczna szyba tylna lewa |
| 53 | 20A Elektryczna szyba dla pasażera z przodu |
| 54 | 20A Sterownik podnośnika szyb elektrycznie sterowany |
| 55 | – |
Za działanie zapalniczki odpowiadają bezpieczniki 50 i 16 na 20A. Ponadto 2 przekaźniki umieszczone na górze tego urządzenia odpowiadają również za działanie zapalniczek (gniazd).
Przedział pasażerski

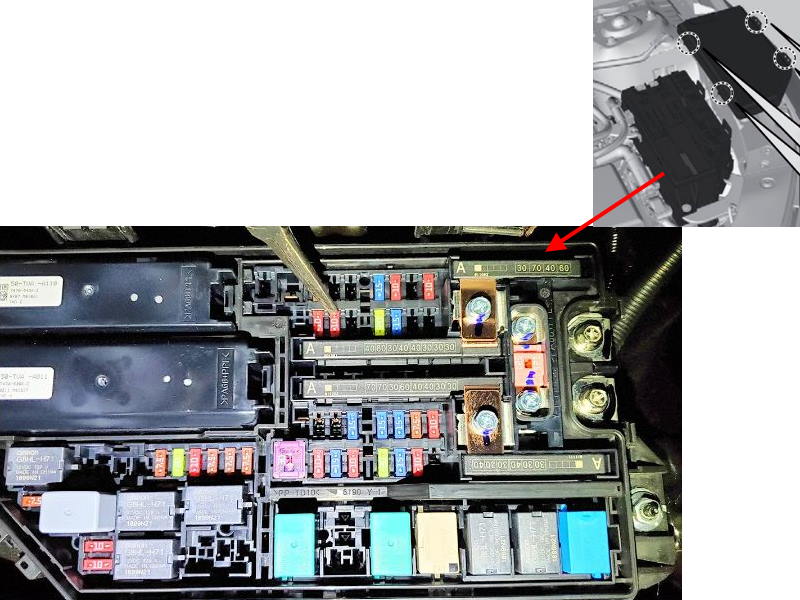

Pod maską, w komorze silnika po lewej stronie, znajduje się główna skrzynka bezpieczników i przekaźników. Aby uzyskać dostęp, należy zdjąć osłonę ochronną.

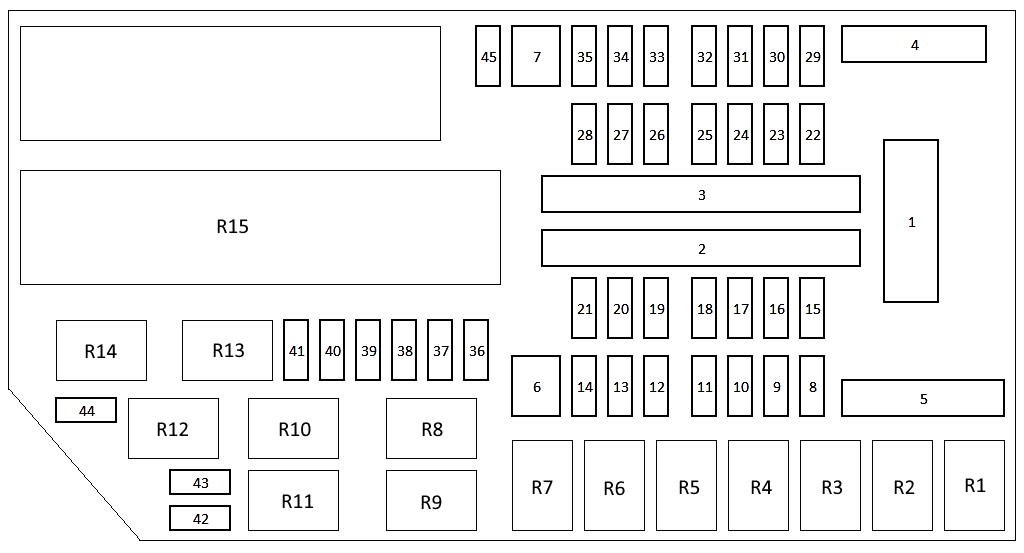

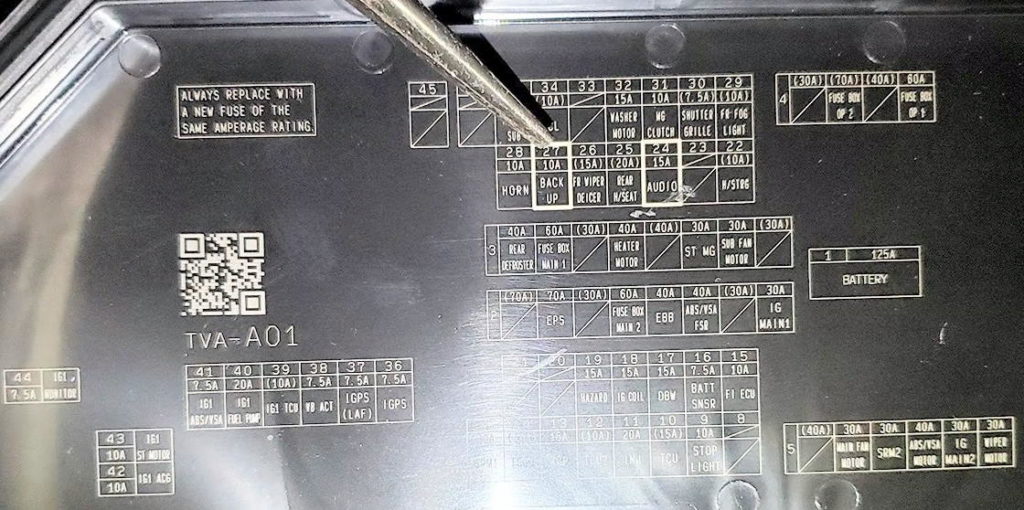

Schemat z pokrywy bloku
Schemat
Przeznaczenie
| 1 | Bateria 125A |
| 2 | 70A – |
| 2 | 70A EPS |
| 2 | 30A- |
| 2 | 60A Główna skrzynka bezpieczników 2 |
| 2 | 40A EBB |
| 2 | 40A ABS/VSA FSR |
| 2 | – |
| 2 | 30A IG Główny |
| 3 | 40A Odszraniacz tylny |
| 3 | 60A Główna skrzynka bezpieczników 1 |
| 3 | 30A – |
| 3 | 40A Silnik nagrzewnicy |
| 3 | 40A – |
| 3 | 30A ST KM |
| 3 | 30A Silnik wentylatora dodatkowego |
| 3 | 30A |
| 4 | 30A |
| 4 | Skrzynka bezpiecznikowa 70A 2 (opcja) |
| 4 | 40A- |
| 4 | Skrzynka bezpiecznikowa 60A 1 (opcja) |
| 5 | 40A- |
| 5 | 30A Silnik głównego wentylatora |
| 5 | 30A SPM2 |
| 5 | Silnik ABS/VSA 40A |
| 5 | 30A IG Główny 2 |
| 5 | Silnik wycieraczek 30A |
| 6 | 30A SRM1 |
| 7 | – |
| 8 | – |
| 9 | 10A Światło stopu |
| 10 | 15A TCU (opcja) |
| 11 | Wtryskiwacz 20A (INJ) |
| 12 | 10A TCU2 (opcja) |
| 13 | 15A IGP |
| 14 | 10A TCU3 (opcja) |
| 15 | 10A Elektroniczna jednostka sterująca FI |
| 16 | 7,5A BATT SNSR |
| 17 | 15A DBW |
| 18 | 15A Cewka zapłonowa |
| 19 | Alarm 15A (ZAGROŻENIE) |
| 20 | – |
| 21 | – |
| 22 | 10A Podgrzewana kierownica H/STRG (opcja) |
| 23 | – |
| 24 | A15 DŹWIĘK |
| 25 | 20A Ogrzewane tylne siedzenie (opcja) |
| 26 | 15A Ogrzewana wycieraczka przednia (opcja) |
| 27 | 10A Światło tylne (cofanie) |
| 28 | 10A Róg |
| 29 | 10A Przednie światła przeciwmgielne (opcja) |
| 30 | 7.5 Kratka roletowa (opcja) |
| 31 | Sprzęgło MG 10A |
| 32 | 15A Silnik spryskiwacza |
| 33 | – |
| 34 | 10 A |
| 35 | Subwoofer audio 7,5 A (opcja) |
| 36 | 7,5 A IPS |
| 37 | IGPS 7,5A (LAF) |
| 38 | 7,5A VB AKTU |
| 39 | 10A IG1 TCU (opcja) |
| 40 | 20A IG1 Pompa paliwa |
| 41 | 7,5A IG1 ABS/VSA |
| 42 | 10A IG1 ACG |
| 43 | 10A IG1 Rozrusznik |
| 44 | Monitor 10A IG1 |
| 45 | – |
| Przekaźnik | |
| R1 | PGM-FI Przekaźnik główny 2 (4p) |
| R2 | Przekaźnik klaksonu |
| R3 | Przekaźnik świateł przeciwmgłowych |
| R4 | Przekaźnik sprzęgła sprężarki klimatyzacji |
| R5 | Przekaźnik silnika dmuchawy |
| R6 | – |
| R7 | Przekaźnik odmgławiacza tylnej szyby |
| R8 | Przekaźnik ogrzewania tylnych siedzeń |
| R9 | Przekaźnik podgrzewanej kierownicy |
| R10 | Przekaźnik zabawy chłodnicy |
| R11 | Przekaźnik wentylatora skraplacza klimatyzacji |
| R12 | Przekaźnik sterujący wentylatorem |
| R13 | Przekaźnik obszaru wycieraczek podgrzewanej szyby przedniej |
| R14 | Przekaźnik wtryskiwaczy |
| R15 | Płytka przekaźnika |
Na naszym kanale YouTube zamieściliśmy także film do tego wpisu. Oglądaj i subskrybuj kanał.
Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
