Ford Focus mk1 1 generacji produkowany był w latach 1998, 1999, 2000, 2001, 2002, 2003, 2004 i 2005. W tym czasie samochód przeszedł 1 zmianę stylizacji. W naszym materiale znajdziesz oznaczenie skrzynek bezpieczników i przekaźników Forda Focusa I generacji wraz ze schematami i ich lokalizacją. Osobno zwracamy uwagę na bezpiecznik odpowiedzialny za zapalniczkę. Podsumowując, zaoferujemy do pobrania obwody elektryczne samochodu.
Przeznaczenie bezpieczników może różnić się od przedstawionego i zależy od roku produkcji i kraju dostawy Forda Focus 1. Oznacza to, że oznaczenie w samochodach montażu europejskiego może różnić się od oznaczenia amerykańskiego. A jeśli pokolenie nie jest właściwe, przestudiuj ten materiał: Fokus 2 i Fokus 3 .
Ford Focus pierwszej generacji ma dwie główne skrzynki z bezpiecznikami i przekaźnikami. Jeden znajduje się w kabinie, drugi pod maską.
Przedział pasażerski

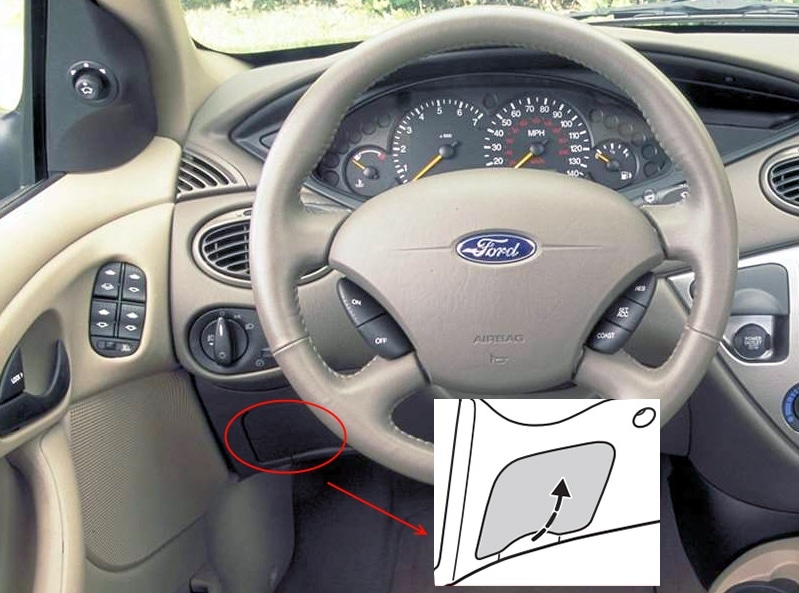

Znajduje się w desce rozdzielczej, po stronie kierowcy, za schowkiem lub osłoną zabezpieczającą.

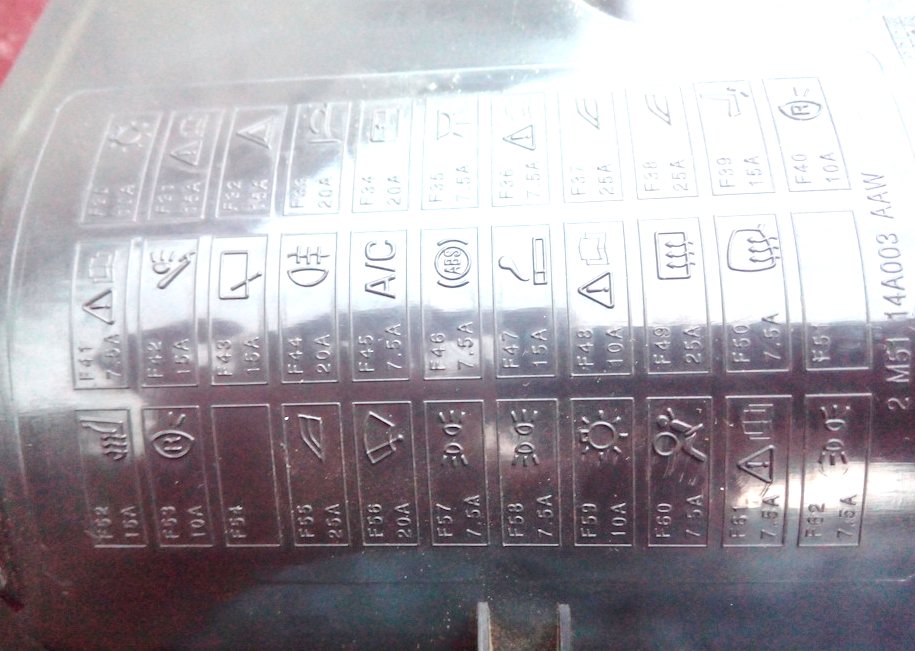

Na odwrotnej stronie zostanie podane faktyczne przypisanie bezpieczników dla Twojego modelu.

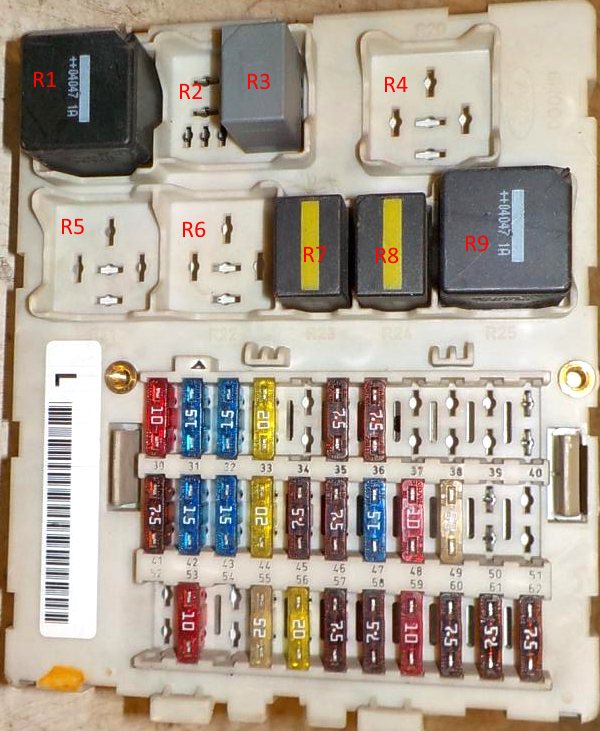

Schemat
Opis
| 30 | 10A Wyłącznik światła zewnętrznego 7,5 Moduł ABS |
| 31 | 15A Magnetofon radiowy |
| 32 | 15A Kierunkowskazy 10A Włącznik świateł |
| 33 | 20A Klakson, elektryczna regulacja przednich foteli, szyberdach 15A Instalacja alarmowa |
| 34 | 20A Właz, róg |
| 35 | Lampy oświetlenia wnętrza 7,5A, elektryczny napęd lusterek zewnętrznych |
| 36 | 7,5A Elektroniczne jednostki sterujące, zestaw wskaźników, jednostka sterująca klimatyzacją, alarm (’02 -’04) |
| 37 | 25A Elektryczne szyby w drzwiach po lewej stronie |
| 38 | 25A Elektryczne szyby w drzwiach po prawej stronie |
| 39 | 15A Regulacja fotela 10A Światło cofania, napęd automatyczny |
| 40 | 10A Światło cofania, 25A Podnośnik szyby, centralny zamek |
| 41 | Magnetofon radiowy 7,5A (dodatkowy) |
| 42 | 15A Światła tylne (lampy świateł hamowania) |
| 43 | 15A Elektryczne szyby, płyn do czyszczenia tylnej klapy |
| 44 | 20A Światła przeciwmgielne i lampy |
| 45 | 7,5A Układ klimatyzacji, recyrkulacja powietrza |
| 46 | Jednostka sterująca 7,5A ABS 15A Zapalniczka samochodowa |
| 47 | 15A Zapalniczka 7,5A Światło postojowe (lewe) |
| 48 | 10A Blok przyłączeniowy złącza diagnostycznego 7,5A Światło postojowe (prawe) |
| 49 | 25A Ogrzewana tylna szyba/szyba tylnej klapy |
| 50 | 7,5A Podgrzewane lusterka zewnętrzne, radio, deska rozdzielcza, centralny wyłącznik czasowy |
| 51 | 7,5A Podgrzewane lusterka |
| 52 | 15A Podgrzewane przednie siedzenia |
| 53 | 10A Światło cofania, podgrzewane dysze spryskiwaczy |
| 54 | 15A Światła stopu |
| 55 | 25A Elektryczne szyby drzwi przednich 20A Wycieraczki przedniej szyby |
| 56 | 20A Wycieraczka szyby przedniej 25A Elektryczne szyby boczne |
| 57 | Żarówki świateł bocznych 7,5 A (prawa strona) |
| 58 | 7,5A Lampy świateł pozycyjnych (lewa strona) lub klimatyzacja, wentylator kabiny |
| 59 | 10A Wyłącznik oświetlenia zewnętrznego, moduł elektroniczny, deska rozdzielcza |
| 60 | 7,5A Jednostka sterująca poduszką powietrzną |
| 61 | 7,5A Bloki elektroniczne, zestaw wskaźników |
| 62 | 7,5 A Oświetlenie tablicy rejestracyjnej 15 A Podgrzewane przednie siedzenia |
| 63 | 20A Centralny zamek |
W zależności od roku produkcji za zapalniczkę odpowiadają bezpieczniki nr 46 lub 47 przy 15A.

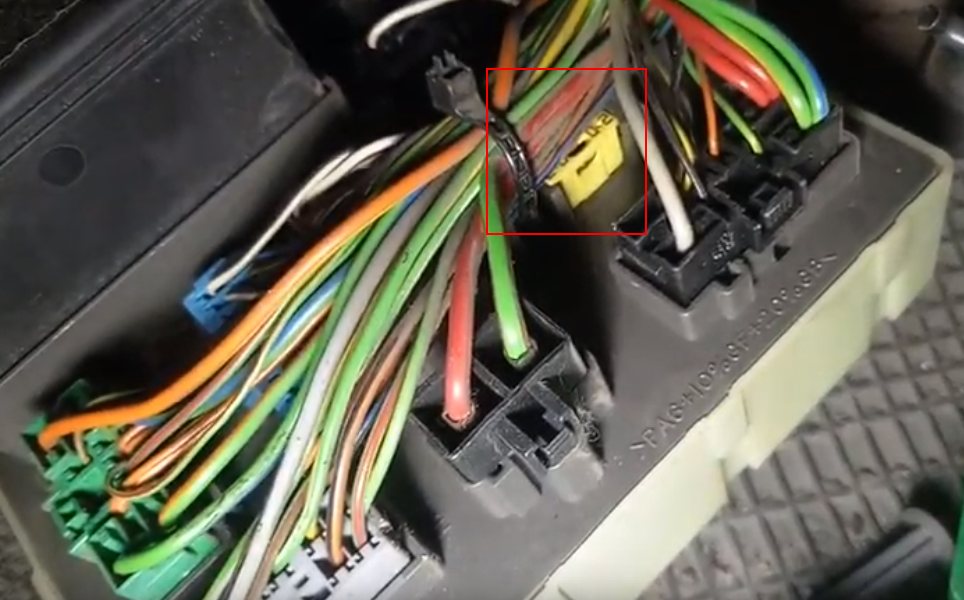

Należy pamiętać, że bezpiecznik 63 znajduje się z tyłu skrzynki.
Przekaźnik
- Rozrusznik
- Tylna wycieraczka
- Przednia wycieraczka
- Gniazdo (zapalniczka)
- rezerwa
- rezerwa
- Sygnał dźwiękowy
- Przekaźnik oszczędzania baterii
- Ogrzewana tylna szyba (podgrzewane lusterka)
Komora silnika
Znajduje się pod osłoną ochronną, z tyłu po lewej stronie komory silnika, obok słupka.

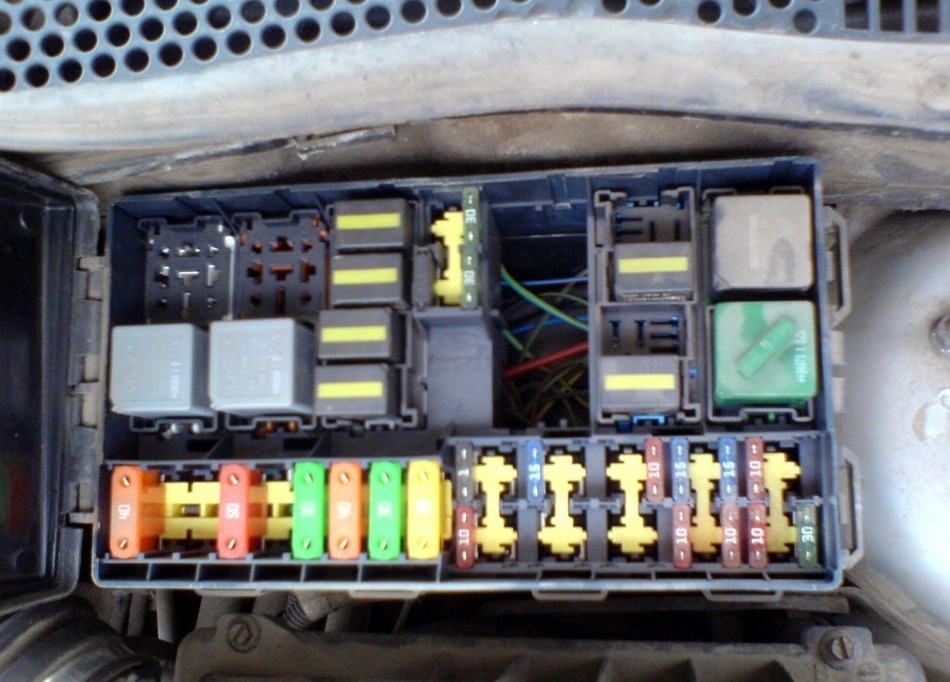

Zdjęcie poglądowe

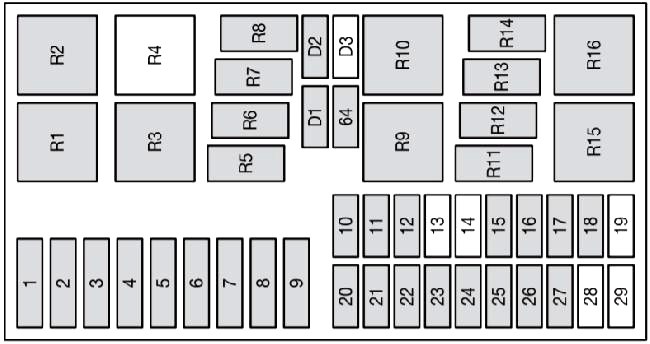

Schemat
Opis
| 1 | 40A Główny obwód zasilania pokładowego |
| 2 | 30A Wentylator chłodzący (klimatyzator) |
| 3 | Wentylator chłodzący 30 A (2,0 l) |
| 4 | 50A Ogrzewana przednia szyba |
| 5 | Świeca żarowa Diesel 60A |
| 6 | 30/50A Wentylator chłodnicy (klimatyzator) |
| 7 | 40A Główne zasilanie elektryczne instalacji elektrycznej pojazdu |
| 8 | 30A Stacyjka, rozrusznik |
| 9 | 20A Jednostka sterująca silnika |
| 10 | 10A Monitorowanie ładowania akumulatora, gniazdo diagnostyczne |
| 11 | 30A ABS |
| 12 | 15A Pompa paliwa, pompa wysokiego ciśnienia (diesel) |
| 13 | 30A Wycieraczka reflektorów (spryskiwacz) |
| 14 | Światła do jazdy dziennej 10A |
| 15 | Sprzęgło sprężarki klimatyzacji 10A |
| 16 | 10A Światło mijania (lewa strona) |
| 17 | 10A Światło mijania (prawa strona) |
| 18 | 10A Zasilanie sondy lambda, podgrzewanej sondy lambda |
| 19 | 10A Światło do jazdy dziennej (światła pozycyjne) |
| 20 | 10A Zarządzanie silnikiem |
| 21 | 20A ABS |
| 22 | 15A Światło dzienne (światła mijania) |
| 23 | 20A Dodatkowa grzałka, zasilanie rezerwowe systemu antykradzieżowego (ST170) |
| 24 | 30A Świece żarowe, subwoofer (ST170) |
| 25 | Światła do jazdy dziennej 15A |
| 26 | 10A Światło drogowe (po lewej) |
| 27 | 10A Światło drogowe (prawe) |
| 28 | 10A Ogrzewana przednia szyba, moc grzewcza (diesel) |
| 29 | 30A Wentylator chłodnicy (klimatyzator) |
| 64 | 30A Silnik nagrzewnicy |
| D1 | Dioda sterownika silnika |
| D2 | Dioda wentylatora chłodzącego |
| D4 | Dioda układu chłodzenia |
Przekaźnik
| R1 | Zapłon | |
| R2 | Świece żarowe, pompa powietrza wtórnego | |
| R3 | Podgrzewana przednia szyba, wentylator chłodzący | |
| R4 | Spryskiwacze reflektorów | |
| R5 | Światła drogowe | |
| R6 | Światła mijania | |
| R7 | Pompa paliwowa | |
| R8 | Jednostka sterująca silnika | |
| R9 | Wentylator chłodzący, podgrzewanie | |
| R10 | Świece żarowe, wentylator chłodzący 2 | |
| R11 | Klimatyzacja | |
| R12 | Światła dzienne | |
| R13 | Światło przeciwmgielne, rozrusznik | |
| R14 | Lampy ksenonowe | |
| R15 | Wentylator chłodzący (wysoka prędkość) | |
| R16 | Wentylator chłodzący (niska prędkość) | |
