W tym materiale znajdziesz pełne przypisanie rodziny bezpieczników i przekaźników do pickupów Ford F-Series Super Duty F250, F350, F450, F550 2002 2003 2004 2005 2006 2007 wraz ze schematami skrzynek i ich lokalizacjami. Zwróć uwagę na bezpiecznik zapalniczki.
Contents
Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się poniżej i na lewo od kierownicy, obok pedału hamulca. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników.

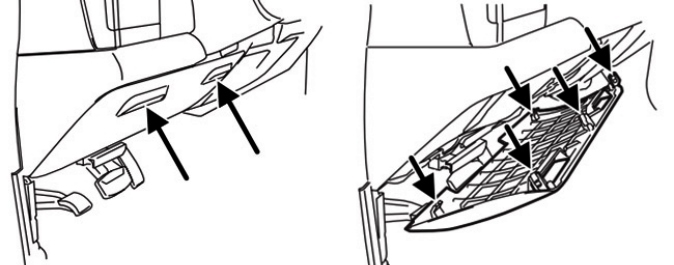

Aby zdjąć pokrywę panelu bezpieczników, pociągnij panel w dół, chwytając za szczeliny na palce w górnej części panelu. Gdy górne zatrzaski panelu zostaną odłączone, pozwól panelowi łatwo spaść.

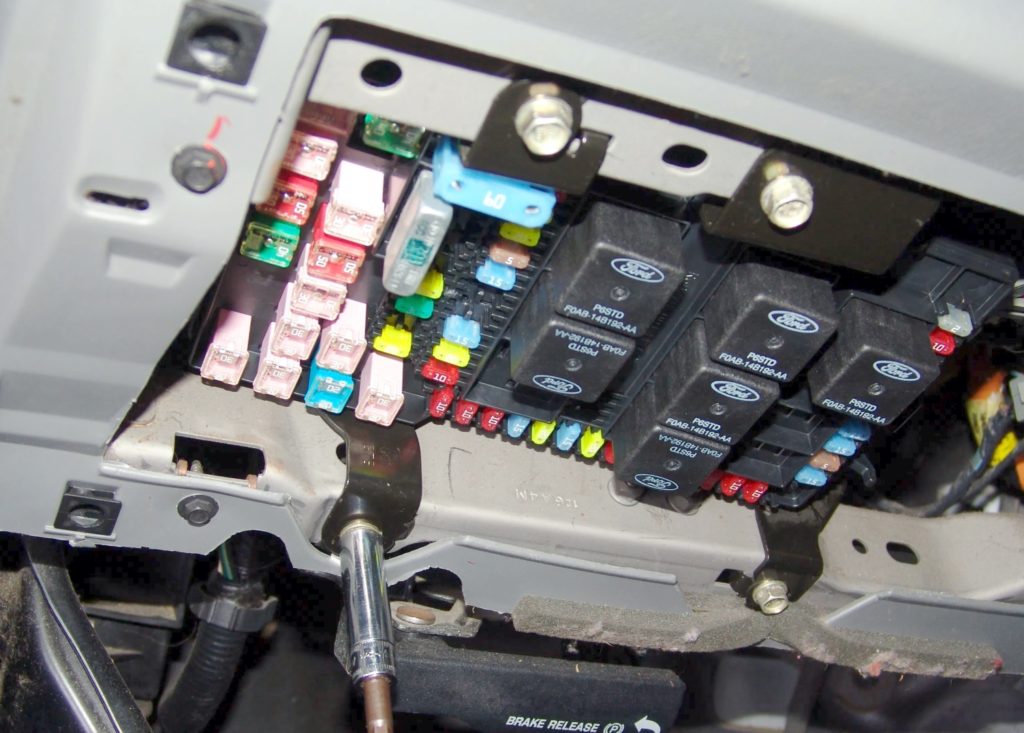

Zdjęcie poglądowe

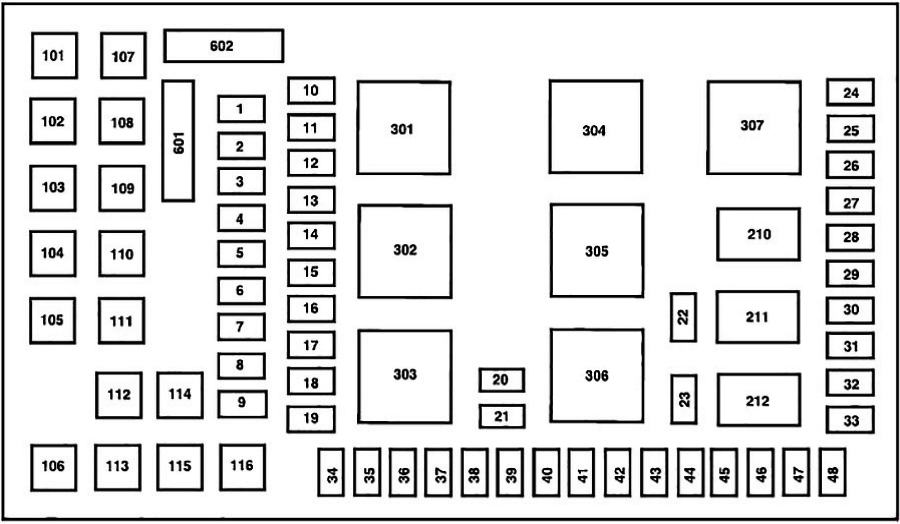

Schemat
Przeznaczenie
| 1 | Regulowane pedały |
| 2 | 15A 2005-2007: Klaster |
| 3 | 10A 2005-2007: Monter nr 3 |
| 4 | 20A Gniazdo zasilania – tablica przyrządów |
| 5 | 10A 2005-2007: Monter nr 4 |
| 6 | 20A 2002-2004: Przekaźnik skrętu/zatrzymania holowania przyczepy |
| 7 | 30A Światła drogowe, Miganie, aby minąć |
| 8 | 15A 2003-2004, Diesel: Światła cofania |
| 20A 2005-2007: Światła cofania | |
| 9 | 20A 2003-2004: Podgrzewane lusterka |
| 10 | 10A 2002-2004: Sprzęgło klimatyzacji |
| 11 | Radio 20A (główne) |
| 12 | Zapalniczka 20A, OBD II |
| 13 | 5A Elektryczne lusterka/przełączniki |
| 14 | 15A 2002-2004: Światła do jazdy dziennej (DRL) |
| 15 | Nieużywany |
| 16 | Nieużywany |
| 17 | 15A Lampy zewnętrzne |
| 18 | 20A Kierunkowskazy (migacze), lampki włączania i wyłączania hamulców (BOO). |
| 19 | 10A Moduł zabezpieczający nadwozie, moduł 4×4 |
| 20 | 10A 2003-2004, Diesel: Przekaźnik modułu sterującego wtryskiem paliwa (FICM) |
| 15A 2005-2007: Elektryczny sterownik hamulca holowniczego przyczepy (EBC) | |
| 21 | 20A 2005-2007: Podgrzewane siedzenia |
| 22 | 20A Sterowanie silnikiem |
| 23 | 20A Benzyna: Sterowanie silnikiem |
| 20A Diesel: Sterowanie klimatem | |
| 24 | 2A 2003-2004: Przełącznik ciśnienia hamulca, kontrola prędkości |
| 15A 2005-2007: Holowanie, przekaźnik dmuchawy, elektroniczna automatyczna kontrola temperatury | |
| 25 | 10A 2002-2004: Moduł układu przeciwblokującego 4 koła (4WABS), zmienne sterowanie wentylatorem (VFC) (2003-2004, Diesel) |
| 26 | 10A Poduszki powietrzne |
| 27 | 15A Stacyjka Uruchom zasilanie |
| 28 | 10A 2002-2004: Moduł EATC, cewka przekaźnika dmuchawy przedniej |
| 10A 2005-2007: Logika EBC holowania przyczepy | |
| 29 | 10A Dostęp klienta |
| 30 | Reflektory świateł drogowych 15A |
| 31 | 15A 2002-2004: Przełącznik blokady sprzęgła (tylko manualne skrzynie biegów), czujnik zasięgu skrzyni biegów (tylko automatyczne skrzynie biegów), następnie cewka przekaźnika rozrusznika (wszystkie skrzynie biegów), 4×4 |
| 15A 2005: 4×4 | |
| 15A 2006-2007: Przekaźnik rozrusznika | |
| 32 | Radio 5A (start) |
| 33 | 15A 2002-2004: Wycieraczka przednia |
| 15A 2005-2007: Klaster, 4×4, Wycieraczki | |
| 34 | 10A Wyłącznik hamulca (niski prąd) |
| 35 | 10A Zestaw wskaźników |
| 36 | 10A 2002-2004: Pamięć PCM |
| 37 | 15A Róg |
| 38 | 20A Lampy postojowe do holowania przyczepy, lampy cofania (2002) |
| 39 | 15A 2003-2004: Światła cofania holowanej przyczepy |
| 15A 2005-2007: Podgrzewane lusterka | |
| 40 | 20A Pompa paliwa |
| 41 | 10A Zestaw wskaźników |
| 42 | 15A Opóźnione akcesorium |
| 43 | 10A Światła przeciwmgielne |
| 44 | Nieużywany |
| 45 | 10A Stacyjka Uruchom/Rozpocznij zasilanie |
| 46 | 10A Lewe światło mijania |
| 47 | 10A Prawe światło mijania |
| 48 | Nieużywany |
| 101 | 30A Hamulec elektryczny holowania przyczepy |
| 102 | 30A Zamki drzwi/moduł zabezpieczający nadwozie |
| 103 | 50A 2002-2004: Wyłącznik zapłonu |
| 30A 2005-2007: Wyłącznik zapłonu | |
| 104 | 40A 2003-2004: Podgrzewane podświetlenie |
| 105 | 30A 2002, Diesel: Moduł sterownika wtryskiwaczy |
| 30A 2003-2004, Diesel: Podgrzewacz paliwa | |
| 106 | 30A Główna wycieraczka przednia |
| 107 | 40A 2002-2004: Silnik dmuchawy przedniej |
| 20A 2005-2007: Ładowanie akumulatora holowania przyczepy | |
| 108 | 30A 2005-2007: Monter nr 1 |
| 109 | 30A 2002-2004: Podgrzewane siedzenia |
| 30A 2005-2007: Monter nr 2 | |
| 110 | 50A 2002-2004: Wyłącznik zapłonu |
| 2005-2007: Wyłącznik zapłonu | |
| 111 | 30A 2002-2004: 4WD/zmiana biegów w locie |
| 112 | 30A Fotele lewe elektrycznie sterowane |
| 113 | 30A Rozrusznik |
| 114 | 30A Fotele prawe elektrycznie sterowane |
| 115 | 20A 2002-2004: Ładowanie akumulatora holowniczego przyczepy |
| 20A 2005-2007: Kontrola instalatora | |
| 116 | 30A Wyłącznik zapłonu |
| 601 | Wyłącznik automatyczny 30 A: Opóźnione wyposażenie dodatkowe, Elektryczne szyby, Okno dachowe |
| 602 | 60A 2002-2004: Moduł 4WABS |
| Przekaźnik | |
| 210 | Nieużywany |
| 211 | 2003-2004, Diesel: Światła cofania |
| 2005-2007: Światła cofania | |
| 212 | Nieużywany |
| 301 | 2002-2004: Silnik dmuchawy przedniej |
| 2005-2007: Ładowanie akumulatora holowniczego przyczepy | |
| 302 | Moduł sterujący zespołem napędowym (PCM) |
| 303 | 2002, Diesel: Moduł sterownika wtryskiwaczy |
| 2003-2004, Diesel: Podgrzewacz paliwa | |
| 304 | 2003-2004: Podgrzewane podświetlenie |
| 305 | 2002-2004: Ładowanie akumulatora holowniczego przyczepy |
| 2005-2007: Kontrola instalatorów | |
| 306 | Opóźnione akcesorium |
| 307 | Rozrusznik |
Za działanie zapalniczki odpowiada bezpiecznik nr 12, 20A.
Komora silnika
Główna skrzynka bezpieczników

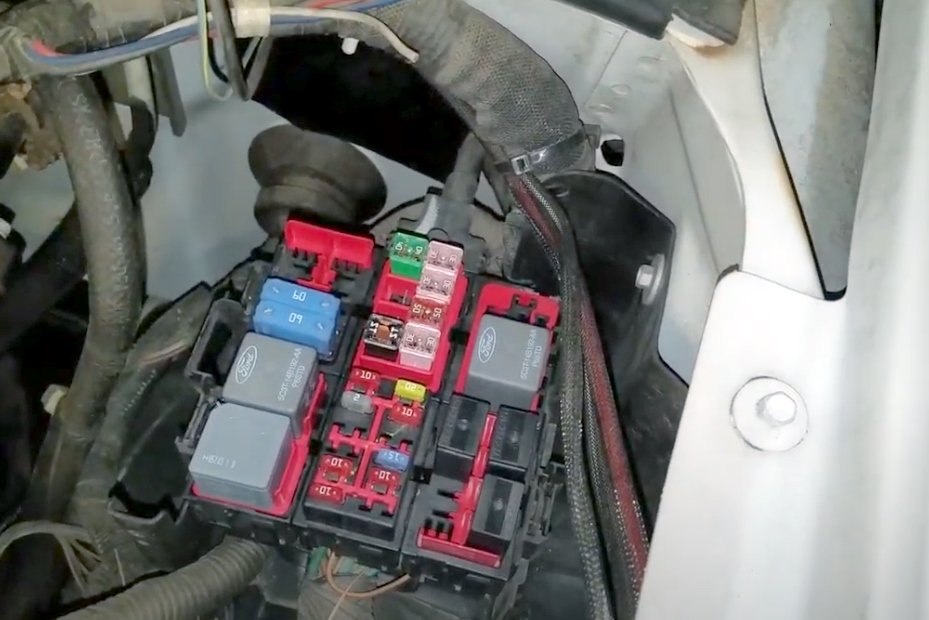

Znajduje się pod maską po lewej stronie.

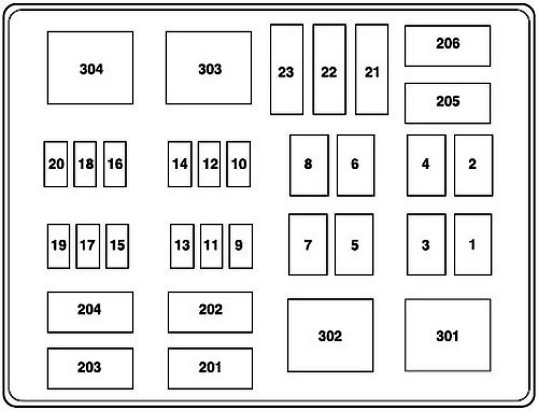

Schemat
Oznaczenie
| 1 | Wycieraczki 30A |
| 2 | Dmuchawa 40A |
| 3 | Elektroniczna zmiana biegów w locie (ESOF) 30A |
| 4 | Nieużywany |
| 5 | 50A Diesel: Moduł sterownika wtryskiwacza (IDM) |
| 6 | Nieużywany |
| 7 | 30A 2005, Diesel: Poziomy moduł kondycjonera paliwa (HFCM) |
| 8 | Bocznica |
| 9 | 20A Kierunkowskazy holowania przyczepy |
| 10 | Moduł sterujący układu napędowego (PCM) 10 A utrzymujący moc, elektrozawór odpowietrzający kanistra (benzyna) |
| 11 | Układ przeciwblokujący 10A (ABS) |
| 12 | 2A Przełącznik ciśnienia hamulca |
| 13 | Światła do jazdy dziennej 15A (DRL) |
| 14 | Nieużywany |
| 15 | 15A Diesel: Logika modułu sterownika wtryskiwacza |
| 16 | Nieużywany |
| 17 | Sprzęgło klimatyzacji 10A |
| 18 | 10 A Diesel: Przekaźnik modułu sterownika wtryskiwacza |
| 19 | Nieużywany |
| 20 | 10A Światła cofania do holowania przyczepy |
| 21 | Nieużywany |
| 22 | 60A ABS (cewki) |
| 23 | 60A ABS (pompa) |
| Przekaźnik | |
| 201 | Prawy kierunkowskaz/lampa stopu do holowania przyczepy |
| 202 | Lewy kierunkowskaz/lampa stopu do holowania przyczepy |
| 203 | Sprzęgło klimatyzacji |
| 204 | Nieużywany |
| 205 | Światła do jazdy dziennej #1 |
| 206 | Światła do jazdy dziennej #2 |
| 301 | Światła do jazdy dziennej #3 |
| 302 | Nieużywany |
| 303 | Dmuchacz |
| 304 | Diesel: Moduł sterownika wtryskiwaczy |
Pomocnicza skrzynka przekaźników
(Tylko 2006-2007).

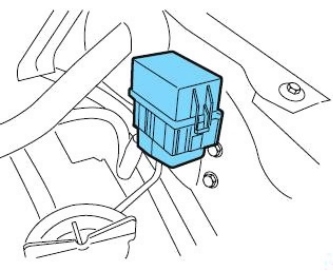

Skrzynka przekaźników pomocniczych znajduje się z przodu, po lewej stronie komory silnika. W tej skrzynce znajdują się przekaźniki układu elektronicznej zmiany biegów w locie (ESOF).
