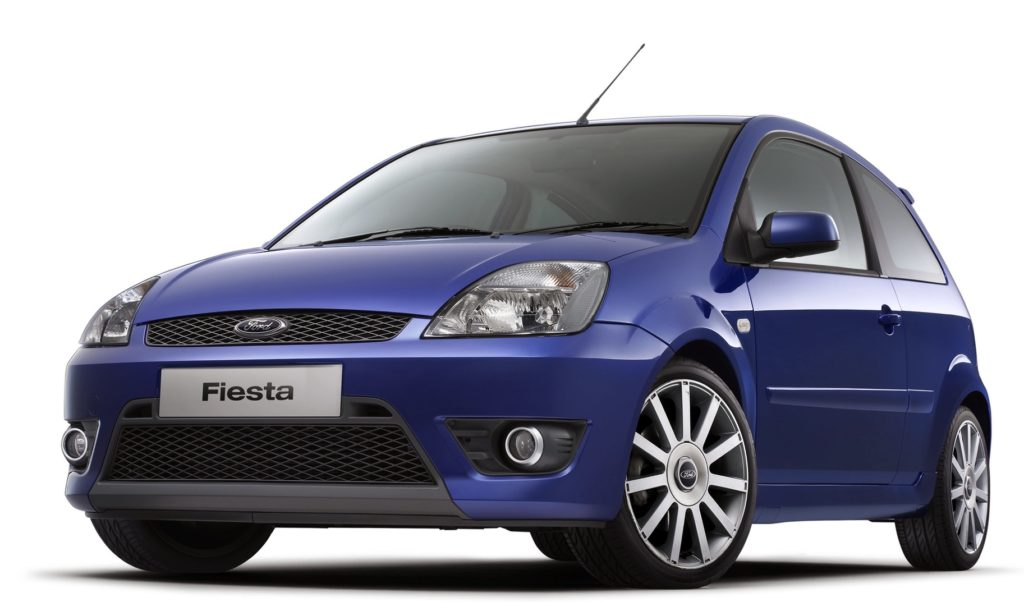

Subkompaktowy samochód Ford Fiesta 5 generacji produkowany był w latach 2002, 2003, 2004, 2005, 2006, 2007 i 2008. W tym okresie samochód przeszedł zmianę stylizacji, która wpłynęła głównie na wygląd auta. Choć jest to piąta generacja, samochód otrzymał indeks MK6. W tej publikacji pokażemy przeznaczenie bezpieczników i przekaźników Forda Fiesta 5 generacji wraz ze zdjęciami i schematami skrzynek, w których się znajdują. Zwróć uwagę na bezpiecznik zapalniczki.
Przeznaczenie bezpieczników może różnić się od przedstawionego opisu i zależy od roku produkcji oraz poziomu wyposażenia pojazdu.
Contents
Przedział pasażerski
Główna skrzynka z bezpiecznikami i przekaźnikami znajduje się w kabinie pasażerskiej, za schowkiem. Aby uzyskać do niego dostęp, należy lekko ścisnąć boki ścian.

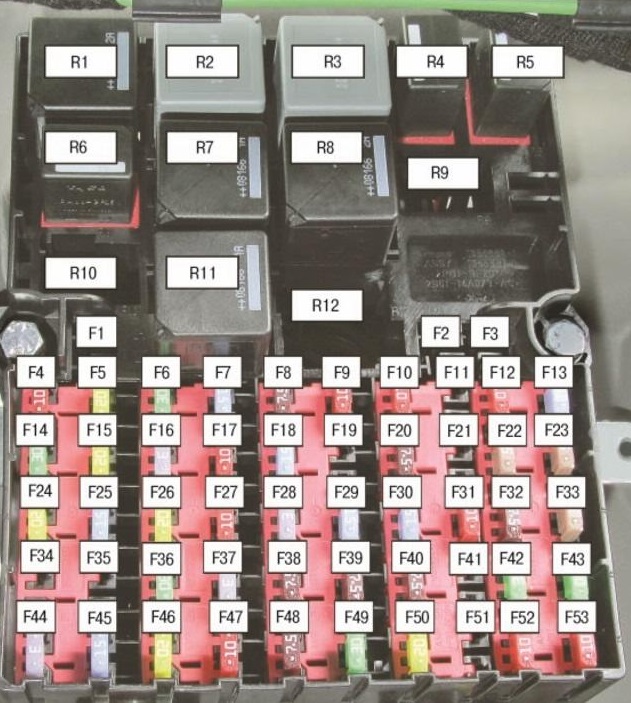

Schemat
Opis
| F1 | rezerwa |
| F2 | Przyczepa |
| F3 | Przyczepa |
| F4 | 10A System ogrzewania (klimatyzacji) i wentylacji |
| F5 | 20A Układ przeciwblokujący (ABS) |
| F6 | 30A Układ przeciwblokujący (ABS) |
| F7 | Skrzynia biegów 15A Durashift EST |
| F8 | 7,5A Elektryczny napęd lusterek zewnętrznych |
| F9 | 10A Lewe światło mijania |
| F10 | 10A Prawe światło mijania |
| F11 | 15A Oświetlenie podczas jazdy w ciągu dnia |
| F12 | 15A Obwód zasilania układu wtryskowego, ECU |
| F13 | 20A Układ zarządzania silnikiem (diesel) |
| F14 | Rozrusznik 30A |
| F15 | 20A Pompa paliwa |
| F 16 | 3A Obwód zasilania przekaźnika układu wtryskowego, komputera wtrysku |
| F17 | 15A Przełącznik oświetlenia zewnętrznego |
| F18 | 15A Radio samochodowe |
| F19 | 15A Oświetlenie podczas jazdy w ciągu dnia |
| F20 | 7,5 A Tablica przyrządów, wyłącznik czasowy, oświetlenie tablicy rejestracyjnej |
| F21 | rezerwa |
| F22 | 7,5A Światło pozycyjne, lewa strona |
| F23 | 7,5A Światło pozycyjne, prawa strona |
| F24 | 20A Centralny zamek i klakson alarmu |
| F25 | 15A Światła awaryjne |
| F26 | 20A Ogrzewana tylna szyba, tylna klapa |
| F27 | 15A Sygnał dźwiękowy |
| F28 | 3A Akumulator, rozrusznik |
| F29 | Zapalniczka 15A |
| F30 | 15A Układ zapłonowy |
| F31 | 10A Wyłącznik urządzeń oświetlenia zewnętrznego |
| F32 | 7,5A Podgrzewane lusterka zewnętrzne |
| F33 | Przełącznik przyrządowy 7,5 A |
| F34 | rezerwa |
| F35 | 7,5A Podgrzewane przednie siedzenia |
| F36 | 30A Okna |
| F37 | 3A Układ przeciwblokujący (ABS) |
| F38 | 7,5A Jednostka elektroniczna ogólnego przeznaczenia |
| F39 | Poduszki powietrzne 7,5A |
| F40 | Automatyczna skrzynia biegów 7,5A |
| F41 | rezerwa |
| F42 | 30A Ogrzewana przednia szyba |
| F43 | 30A Ogrzewana przednia szyba |
| F44 | 3A Radio samochodowe |
| F45 | 15A Światła stopu |
| F46 | 20A Wycieraczka i spryskiwacz przedniej szyby |
| F47 | 10A Wycieraczka szyby tylnych drzwi |
| F48 | 7,5A Światło cofania |
| F49 | 30A Silnik nagrzewnicy |
| F50 | 20A Światła przeciwmgielne |
| F51 | Bezpiecznik pomocniczy do zapalniczki samochodowej 15 A |
| F52 | 10A Lewe światło drogowe |
| F53 | 10A Prawe światło drogowe |
Za zapalniczkę odpowiadają bezpieczniki nr 29 i 51 przy 15A.
Przekaźnik
| R1 | 40A Lusterka zewnętrzne składane elektrycznie |
| R2 | 40A Ogrzewana przednia szyba |
| R3 | 70A Układ zapłonowy |
| R4 | Reflektory świateł mijania 20A |
| R5 | Reflektory świateł drogowych 20A |
| R6 | 20A Pompa paliwa |
| R7 | Rozrusznik 40A |
| R8 | 40A Elektryczny termowentylator |
| R9 | 20A Oświetlenie podczas jazdy w ciągu dnia |
| R10 | Ładowanie akumulatora 20A |
| R11 | Układ wtryskowy 40A, sterownik wtrysku |
| R12 | rezerwa |
Komora silnika
Skrzynka montażowa bezpieczników

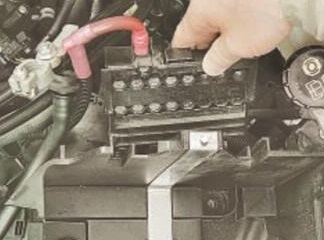

Mocowany jest z boku akumulatora, na jego przewodzie dodatnim i składa się z wkładek topikowych dużej mocy. Aby uzyskać do niego dostęp, należy wyjąć samą baterię.

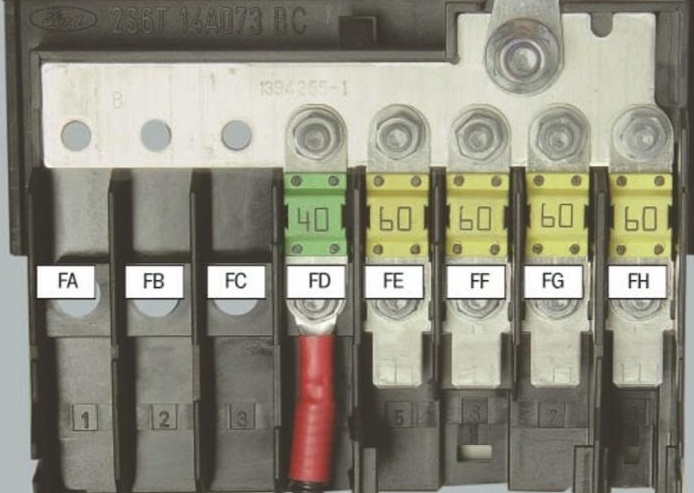

Schemat
Przeznaczenie
| FА | 80A Nagrzewnica pomocnicza (nagrzewnica RTS) |
| pełne wyżywienie | Skrzynia biegów 60A |
| FC | 60A Nagrzewnica pomocnicza (nagrzewnica RTS) / świece żarowe (silnik wysokoprężny) |
| FD | 40A Wentylator chłodzący i klimatyzacja |
| FE | 60A Sprzęt oświetleniowy i ogólny moduł elektroniczny (GEM) |
| FF | Zapłon 60A |
| FG | 60A Silnik i sprzęt oświetleniowy |
| FH | 60A Podgrzewana przednia szyba, ABS, ESP, podnośniki szyb |
Skrzynka przekaźników

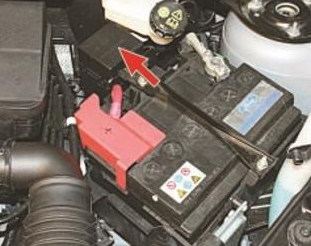

Pudełko to znajduje się obok akumulatora i wygląda jak kwadrat.
Schemat
Oznaczenie
- R1 – Wyłączenie klimatyzacji przy szeroko otwartej przepustnicy
- R2 – Wentylator chłodzący silnik o dużej prędkości obrotowej
- R3 – Nagrzewnica pomocnicza (nagrzewnica RTS)
- R4 – Nagrzewnica pomocnicza (nagrzewnica RTS)
