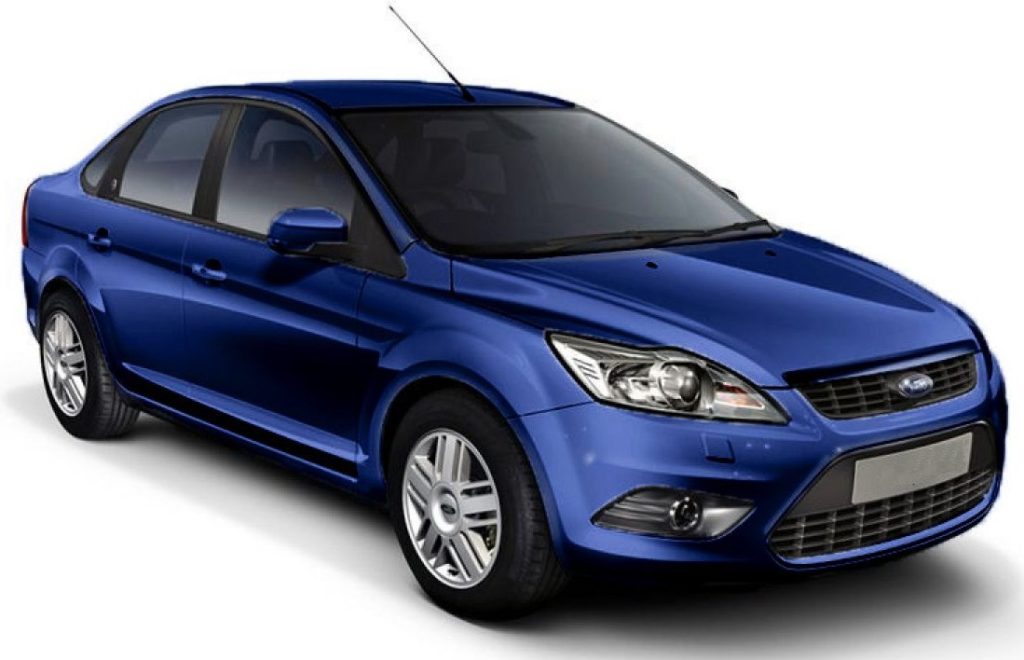

Kompaktowy samochód Ford Focus 2 generacji był produkowany w latach 2004, 2005, 2006, 2007, 2008, 2009, 2010 i 2011 zarówno z silnikami benzynowymi, jak i wysokoprężnymi. W tym czasie samochód przeszedł jedną zmianę stylizacji, która dotyczyła zarówno wnętrza, jak i nadwozia. W tej publikacji pokażemy oznaczenia skrzynek bezpieczników i przekaźników Forda Focusa 2 , ich lokalizację, schematy i zdjęcia. Osobno zauważamy bezpiecznik zapalniczki. Podsumowując, zaoferujemy do pobrania kompletne schematy elektryczne samochodu.
Aktualne przypisanie bezpieczników może różnić się od pokazanego i zależy od roku produkcji i kraju dostawy Forda Focus 2. Oznaczenie należy sprawdzić na podstawie schematu znajdującego się z tyłu osłony ochronnej. A jeśli masz niewłaściwą generację modelu, zobacz tutaj: Focus 1 i Focus 3 .
Lokalizacja

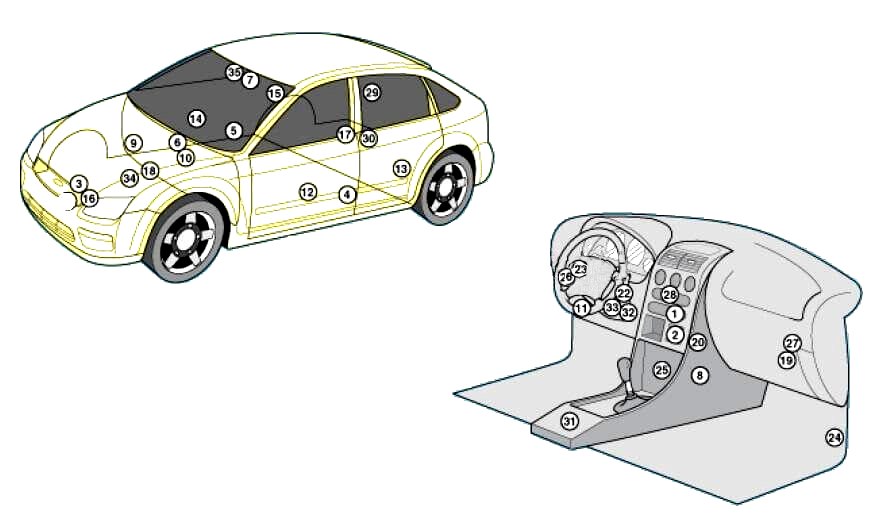

Ten schemat pokazuje lokalizację wszystkich elektronicznych jednostek sterujących.
Schemat
Opis
| 1 | Elektroniczna jednostka sterująca klimatyzatora |
| 2 | Czujnik temperatury powietrza nawiewanego z kratki wentylacyjnej deski rozdzielczej |
| 3 | Czujnik wstrząsów (SRS) |
| 4 | Czujnik wstrząsów SRS, strona kierowcy |
| 5 | Czujnik wstrząsów SRS, strona pasażera |
| 6 | Dźwięk alarmu przeciwkradzieżowego |
| 7 | Czujnik światła słonecznego |
| 8 | Dodatkowa grzałka-elektryczna |
| 9 | Dodatkowe paliwo do ogrzewania |
| 10 | Bateria akumulatorowa |
| 11 | Złącze diagnostyczne (DLC) |
| 12 | Sterownik elektryczny drzwi kierowcy – w drzwiach |
| 13 | Sterownik elektryczny drzwi tylnych lewych – w drzwiach |
| 14 | Sterownik elektryczny drzwi pasażera – w drzwiach |
| 15 | Sterownik elektryczny drzwi tylnych prawych – w drzwiach |
| 16 | Jednostka sterująca silnikiem wentylatora chłodzącego |
| 17 | Jednostka sterująca dodawaniem dodatków |
| 18 | Skrzynka bezpieczników/przekaźników, komora silnika |
| 19 | Deska rozdzielcza skrzynki bezpieczników/przekaźników |
| 20 | Rezystor silnika wentylatora nagrzewnicy – w pobliżu silnika wentylatora nagrzewnicy |
| 21 | Sygnał dźwiękowy |
| 22 | Antena pierścieniowa immobilizera |
| 23 | Przekaźnik kierunkowskazów -włącznik kierunkowskazów |
| 24 | Bezwładnościowy wyłącznik dopływu paliwa |
| 25 | Jednostka sterująca systemu bezkluczykowego |
| 26 | Jednostka sterująca oświetleniem |
| 27 | Wielofunkcyjna jednostka sterująca – w skrzynce bezpieczników/przekaźników w desce rozdzielczej – funkcje: klimatyzacja, zabezpieczenie przed kradzieżą, ogrzewanie postojowe-elektryczne, centralny zamek, podgrzewana szyba przednia, lampki oświetlenia wnętrza, wycieraczka/spryskiwacz szyby przedniej |
| 28 | Jednostka sterująca systemu nawigacji |
| 29 | Jednostka sterująca systemem parkowania |
| 30 | Jednostka sterująca hamulca postojowego |
| 31 | Elektroniczna jednostka sterująca SRS |
| 32 | Э / м zawór blokujący kolumnę kierownicy |
| 33 | Czujnik położenia kierownicy |
| 34 | Elektroniczna jednostka sterująca skrzynią biegów |
| 35 | Czujnik deszczu (wycieraczka) |
Komora silnika
Główna skrzynka bezpieczników znajduje się po lewej stronie pod pokrywą ochronną.

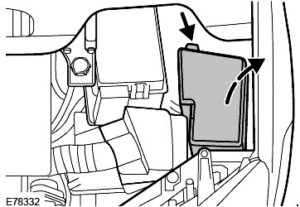

Lokalizacja urządzenia pod maską

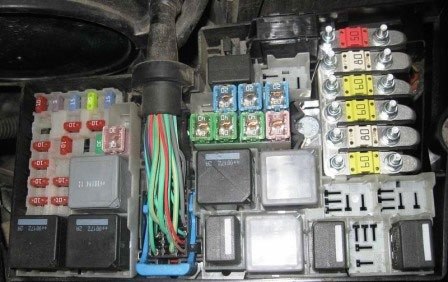

Zdjęcie poglądowe

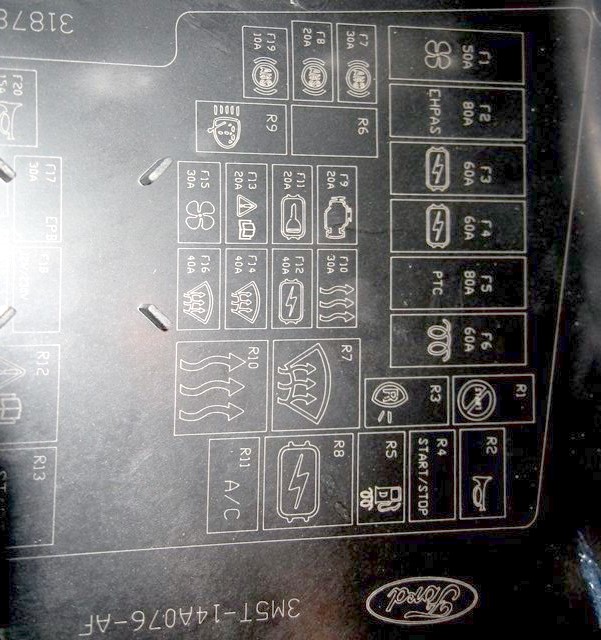

Aktualny schemat na odwrocie osłony ochronnej

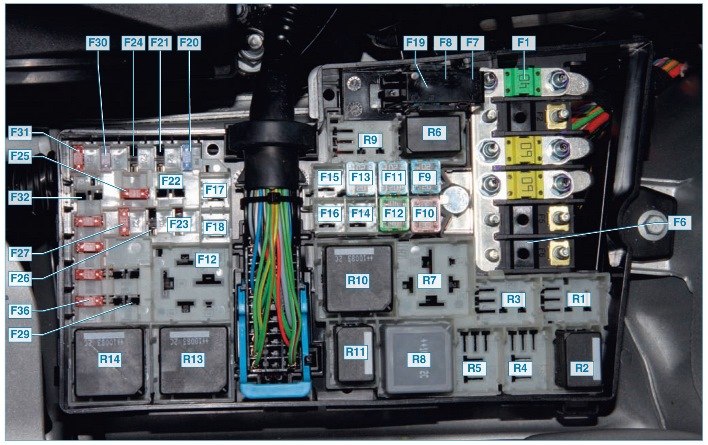

Schemat
Opis
| F1 | 40/60A Elektryczny silnik wentylatora chłodzącego |
| F2 | Wspomaganie kierownicy 80A |
| F3 | 60A Blok montażowy przekaźników i bezpieczników w kabinie pasażerskiej |
| F4 | 60A Blok montażowy przekaźników i bezpieczników w kabinie pasażerskiej |
| F5 | 80A Klimatyzator ze sterowaniem ręcznym lub automatycznym |
| F6 | Rezerwa 60A |
| F7 | 30A Pompa bloku hydraulicznego ABS |
| F8 | 20A Zawory modułu hydraulicznego ABS |
| F9 | 20A Styki i uzwojenie przekaźnika głównego |
| F10 | 30A Silnik elektryczny wentylatora nagrzewnicy (bezpiecznik pieca) |
| F11 | 20A Wyłącznik zapłonu |
| F12 | 40A Obwód zasilania przekaźnika zapłonu |
| F13 | 20A Rozrusznik |
| F14 | 40A Ogrzewana przednia szyba – element prawy |
| F15 | 30A Przekaźnik wentylatora chłodzącego |
| F 16 | 40A Element grzewczy lewej szyby |
| F17 | Rezerwa 30A |
| F18 | rezerwa |
| F19 | Jednostka sterująca ABS 10A |
| F20 | 15A Sygnał dźwiękowy |
| F21 | 20A Dodatkowa grzałka |
| F22 | 10A Jednostka sterująca wspomaganiem układu kierowniczego |
| F23 | 30A Pompa spryskiwacza reflektorów |
| F24 | Rezerwa 15A |
| F25 | 10A Cewka przekaźnika ogrzewania szyby przedniej |
| F26 | 10A Automatyczna skrzynia biegów |
| F27 | Sprzęgło sprężarki klimatyzacji 10A |
| F28 | Rezerwa 10A |
| F29 | 10A Oddzielny system klimatyzacji |
| F30 | 3A Jednostka sterująca silnika, jednostka sterująca automatycznej skrzyni biegów |
| F31 | Układ ładowania akumulatora 10A |
| F32 | 10A Jednostka sterująca automatycznej skrzyni biegów, czujnik położenia wybieraka |
| F33 | 10A Nagrzewanie czujników stężenia tlenu |
| F34 | 10A Wtryskiwacze, cewka zapłonowa |
| F35 | 10A System zarządzania silnikiem |
| F36 | 10A Jednostka sterująca silnika |
Przekaźnik
| R1 | Przekaźnik blokady uruchomienia |
| R2 | Przekaźnik klaksonu |
| R3 | Przekaźnik światła cofania |
| R4 | rezerwa |
| R5 | Przekaźnik recyrkulacji gazów spalinowych (EGR) – dla silników benzynowych, Przekaźnik podgrzewacza paliwa – Diesel |
| R6 | Główny przekaźnik |
| R7 | Przekaźnik ogrzewania szyby przedniej |
| R8 | Przekaźnik zapłonu |
| R9 | Przekaźnik spryskiwaczy reflektorów |
| R10 | Przekaźnik wentylatora nagrzewnicy |
| R11 | Przekaźnik sprężarki klimatyzacji |
| R12 | Przekaźnik silnika wentylatora chłodzącego, przekaźnik świecy żarowej |
| R13 | Przekaźnik rozrusznika |
| R14 | Przekaźnik wentylatora chłodzącego, elektryczny silnik wentylatora |
Przedział pasażerski

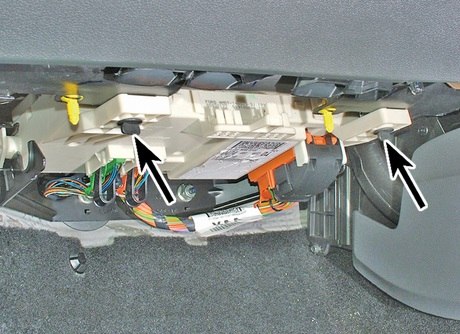

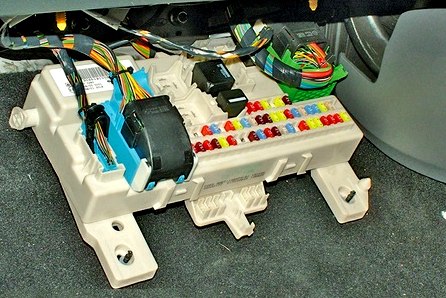

Skrzynka ta znajduje się pod schowkiem i jest zabezpieczona dwiema śrubami.
Typ 1

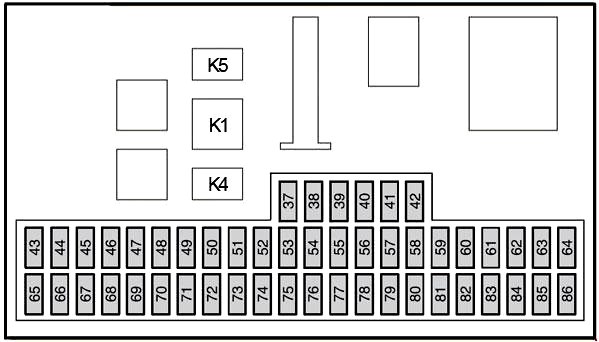

Schemat
Przeznaczenie
| 37 | 10A Lewy reflektor świateł drogowych |
| 38 | 10A Prawy reflektor świateł drogowych |
| 39 | Zapalniczka 20A , dodatkowe gniazdo tylne |
| 40 | 20A Łukasz |
| 41 | 20A Moduł elektryczny drzwi przednich pasażera |
| 42 | 7,5A Podgrzewane lusterka |
| 43 | 10A Moduły elektroniczne (zasilane bateryjnie) |
| 44 | Złącze diagnostyczne 10A (OBD II) |
| 45 | Światła do jazdy dziennej 10A |
| 46 | 10A Zestaw wskaźników, wielofunkcyjny moduł elektroniczny (GEM) |
| 47 | 15A Spryskiwacz ekranu, podgrzewane dysze spryskiwaczy |
| 48 | 20A Reflektory świateł mijania, światła do jazdy dziennej |
| 49 | Włącznik światła 15A |
| 50 | Wycieraczka 20A |
| 51 | 15A Pompa paliwa |
| 52 | 25A Ogrzewana tylna szyba |
| 53 | 7,5A Światło boczne po lewej stronie |
| 54 | 7,5A Światło boczne po prawej stronie |
| 55 | 20A Moduł elektryczny drzwi kierowcy, zamek centralny |
| 56 | 20A System bezkluczykowego otwierania/uruchamiania |
| 57 | 10A Syrena przeciwkradzieżowa |
| 58 | 15A System audio (zasilany akumulatorowo) |
| 59 | 25A Gniazdo w bagażniku, złącze przyczepy |
| 60 | 15A Światło mijania prawego reflektora |
| 61 | 15A Lewy reflektor świateł mijania |
| 62 | 20A Elektryczna regulacja fotela kierowcy |
| 63 | 25A Okna |
| 64 | rezerwa |
| 65 | Poduszki powietrzne 10A |
| 66 | 7,5A Regulacja zasięgu reflektorów, reflektory świateł mijania, moduł reflektorów ksenonowych |
| 67 | 10A Immobilizer (WFS), zestaw wskaźników (zasilany przez stacyjkę) |
| 68 | 7,5A Radio, zestaw wskaźników |
| 69 | 20A Światło przeciwmgielne |
| 70 | 10A Moduły elektroniczne (zasilane przez stacyjkę) |
| 71 | Światła do jazdy dziennej 10A |
| 72 | Wielofunkcyjny moduł elektroniczny 25A (GEM) |
| 73 | Oświetlenie tablicy rejestracyjnej 7,5 A |
| 74 | 15A Światło stopu |
| 75 | 10A Jednostka sterująca skrzynią biegów, elektroniczny pedał gazu |
| 76 | Elektroniczny hamulec postojowy (EPB) 7,5 A |
| 77 | 25A Przekaźnik centralnego zamka |
| 78 | 15A Środek do czyszczenia tylnej szyby |
| 79 | 15A Lusterka składane elektrycznie |
| 80 | 10A Oświetlenie wnętrza, elektrycznie sterowane lusterka |
| 81 | 20A Moduł osprzętu elektrycznego tylnych drzwi prawych |
| 82 | 20A Moduł osprzętu elektrycznego tylnych drzwi lewych |
| 83 | Zmieniarka CD 10A, system rozrywki dla tylnych siedzeń (RSE) |
| 84 | 10A Światła cofania, moduł przyczepy |
| 85 | 10A Układ chłodzenia |
| 86 | 20A Podgrzewane siedzenia |
| Przekaźnik | |
| K1 | Ogrzewana tylna szyba |
| K4 | Pompa paliwowa |
| K5 | Światła dzienne |
W tej wersji za działanie zapalniczki odpowiada bezpiecznik nr 39, 20A.
Typ 2

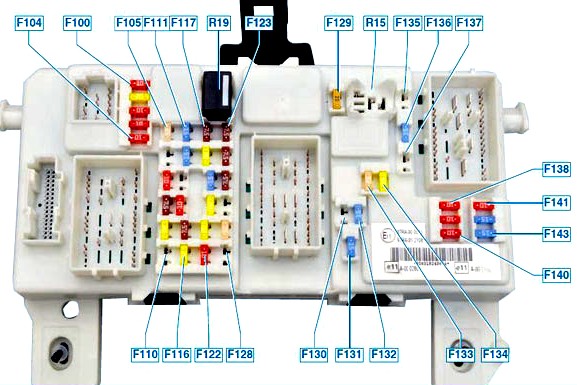

Schemat
Przeznaczenie
| 100 | 10A Moduły elektroniczne (zasilane przez stacyjkę) |
| 101 | 20A Szyberdach, elektrycznie sterowany fotel kierowcy, jednostka sterująca napędem dachu (Focus Coupe-Cabriolet) |
| 102 | 10A Sterownik nagrzewnicy, regulacja kolumny kierownicy, filtr cząstek stałych, odbiornik zdalnego sterowania |
| 103 | 10A Oświetlenie zewnętrzne (zasilane akumulatorowo) |
| 104 | 10A Oświetlenie wewnętrzne, system oszczędzania energii |
| 105 | 25A Ogrzewana tylna szyba |
| 106 | 20A System bezkluczykowego otwierania/uruchamiania |
| 107 | 10A Zestaw wskaźników (zasilany akumulatorowo), gniazdo diagnostyczne |
| 108 | 7.5A Dodatkowe funkcje zestawu wskaźników (system audio i system nawigacji) |
| 109 | Zapalniczka 20A , dodatkowe gniazdo tylne |
| 110 | Światła do jazdy dziennej 10A |
| 111 | 15A Pompa paliwa (silniki benzynowe) |
| 112 | 15A System audio (zasilany akumulatorowo) |
| 113 | Światła do jazdy dziennej 10A |
| 114 | 10A Zestaw wskaźników (zasilany przez wyłącznik zapłonu), immobilizer |
| 115 | 7,5 A Oświetlenie zewnętrzne (zasilane przez stacyjkę) |
| 116 | 20A Światło przeciwmgielne |
| 117 | Oświetlenie tablicy rejestracyjnej 7,5 A |
| 118 | 20A Moduł osprzętu elektrycznego tylnych drzwi lewych |
| 119 | 15A Gniazdo w bagażniku |
| 120 | 20A Moduł osprzętu elektrycznego tylnych drzwi prawych |
| 121 | 20A Podgrzewane przednie siedzenia |
| 122 | Poduszki powietrzne 10A |
| 123 | 7,5A Podgrzewane lusterka |
| 124 | 7,5A Światło boczne po lewej stronie |
| 125 | 7,5A Światło boczne po prawej stronie |
| 126 | 20A System bezkluczykowego otwierania/uruchamiania |
| 127 | 25A Okna |
| 128 | rezerwa |
| 129 | Wycieraczka 20A |
| 130 | rezerwa |
| 131 | 15A Wycieraczka tylnej szyby |
| 132 | 15A Światło stopu |
| 133 | 25A Moduł elektryczny drzwi pasażera z przodu, przekaźnik centralnego zamka |
| 134 | 20A Moduł elektryczny drzwi kierowcy, zamek centralny |
| 135 | Światła do jazdy dziennej 20A |
| 136 | 15A Spryskiwacz ekranu, podgrzewane dysze spryskiwaczy |
| 137 | 10A Zasilanie rezerwowe systemu antykradzieżowego |
| 138 | 10A Sterownik silnika, elektroniczny pedał gazu, sterownik automatycznej skrzyni biegów |
| 139 | 10A Prawy reflektor świateł drogowych |
| 140 | 10A Lewy reflektor świateł drogowych |
| 141 | 10A Światła cofania, elektrycznie sterowane lusterka |
| 142 | 15A Światło mijania prawego reflektora |
| 143 | 15A Lewy reflektor świateł mijania |
| Przekaźnik | |
| R1 | Pompa paliwowa |
| R2 | rezerwa |
Za zapalenie papierosa odpowiada bezpiecznik nr 109 przy 20A.

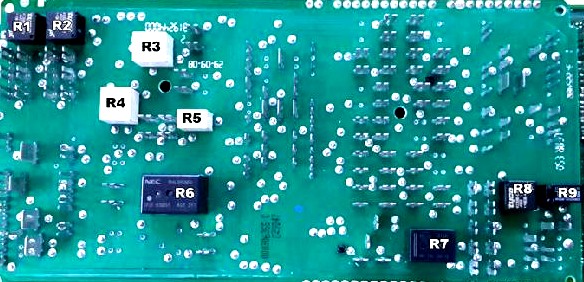

Z tyłu pudełka mogą znajdować się pojedyncze elementy przekaźników.
Opis
- R1 Przekaźnik świateł mijania
- R2 Przekaźnik świateł drogowych
- R3 Przekaźnik centralnego zamka i wycieraczki tylnej szyby
- R4 Przekaźnik otwarcia drzwi kierowcy
- R5 Przekaźnik do otwierania innych drzwi
- R6 Przekaźnik wycieraczek przednich
- R7 Przekaźnik ogrzewania tylnej szyby
- R8 Przekaźnik zabezpieczający przed rozładowaniem akumulatora
- R9 Przekaźnik światła
