Ford Galaxy 3 generacji produkowany jest od 2016 roku. Lata 2017, 2018, 2019, 2020, 2021 i do chwili obecnej. W tej publikacji pokazujemy lokalizację skrzynek oraz oznaczenie bezpieczników i przekaźników Forda Galaxy 3 generacji , wraz ze schematami i ich zdjęciami. Zwróć uwagę na bezpieczniki odpowiedzialne za zapalniczkę.
Rzeczywiste przyporządkowanie bezpieczników i przekaźników może różnić się od przedstawionego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Przedział pasażerski
Znajduje się po lewej stronie deski rozdzielczej i jest połączony z BCM (modułem sterującym nadwoziem). Aby uzyskać wygodny dostęp, należy zdjąć część zabezpieczenia.
Lokalizacja

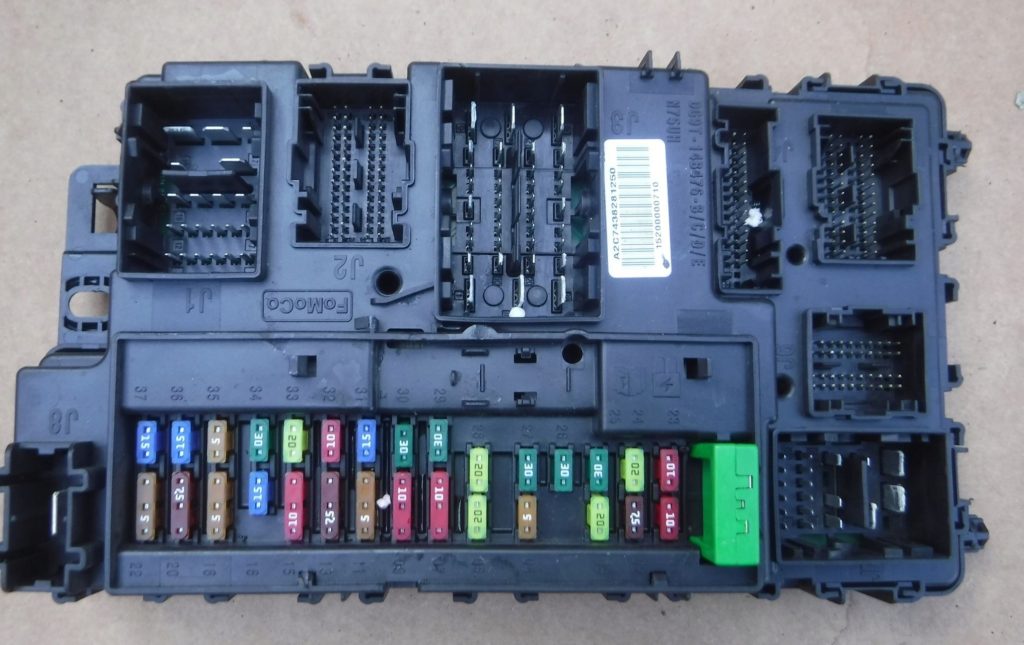

Zdjęcie poglądowe

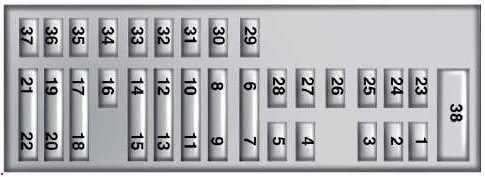

Schemat
Opis
| 1 | 10A Oświetlenie tła, lampa schowka na rękawiczki, lampa z lusterkiem kosmetycznym, lampa sufitowa, lampa w bagażniku |
| 2 | 7,5A Fotel z funkcją pamięci, Podparcie dolnego oparcia, fotel kierowcy, Elektryczne lusterka |
| 3 | 20A Odblokuj drzwi kierowcy |
| 4 | 5A Elektroniczny hamulec przyczepy |
| 5 | 20A Stacyjka, przycisk Start |
| 6 | 10A Podgrzewane siedzenia |
| 7 | Rezerwa 10A |
| 8 | Rezerwa 10A |
| 9 | Rezerwa 10A |
| 10 | Moduł zasilania tylnej klapy 5A |
| 11 | Rezerwa 5A |
| 12 | 7,5А Zintegrowany moduł sterowania przedniego (klimatyzacja i odbiornik radiowy) |
| 13 | 7,5A Kolumna kierownicy, tablica przyrządów, złącze diagnostyczne |
| 14 | Rezerwa 10A |
| 15 | 10A Brama łącza danych |
| 16 | 15A Zabezpieczenie przed dziećmi, odblokowanie okna windy bagażowej |
| 17 | Rezerwa 5A |
| 18 | 5A Stacyjka (przełącznik), Stacyjka z przyciskiem |
| 19 | Wskaźnik wyłączenia poduszki powietrznej pasażera 7,5 A, wskaźnik zakresu biegu |
| 20 | Rezerwa 7,5A |
| 21 | 5A Czujnik wilgotności i temperatury w samochodzie, Systemy kontroli „martwych/martwych” stref, Kamera cofania, Tempomat adaptacyjny |
| 22 | 5A Czujnik klasyfikacji pasażerów |
| 23 | 10A Obwód zasilania opóźniony dla urządzeń pomocniczych |
| 24 | 20A Blokada/odblokowanie |
| 25 | 30A Szyba w drzwiach kierowcy, lusterko w drzwiach kierowcy |
| 26 | 30A Okno drzwi pasażera z przodu, lusterko w drzwiach pasażera z przodu |
| 27 | 30A Łukasz |
| 28 | Wzmacniacz 20A |
| 29 | 30A Szyba tylnych drzwi, strona kierowcy |
| 30 | 30A Szyba tylnych drzwi, strona pasażera |
| 31 | Rezerwa 15A |
| 32 | Moduł globalnego systemu pozycjonowania 10 A, sterowanie głosowe (SYNC), wyświetlacz informacyjno-rozrywkowy, radio RF, tempomat adaptacyjny |
| 33 | Radia 20A |
| 34 | 30A Autobus „start / run” (bezpiecznik 19, 20, 21, 22, 35, 36, 37, wyłącznik automatyczny) |
| 35 | 5A Moduł sterujący poduszką powietrzną i pasami bezpieczeństwa |
| 36 | 15A Samościemniające się lusterko wewnętrzne, podgrzewany moduł tylnego siedzenia, system AWD |
| 37 | 15A Moduł stabilizacji napięcia |
| 38 | 30A Nieużywany |
Komora silnika
Składa się z 2 sekcji, znajduje się po lewej stronie, obok stojaka i jest zamknięty pokrywą ochronną.
Górna część
Zdjęcie
Schemat
Przeznaczenie
| 1 | 25A Wycieraczka 30A Klapa |
| 2 | Przekaźnik rozrusznika |
| 3 | 15A Praca automatyczna wycieraczek, czujnika deszczu, wycieraczek tylnych |
| 4 | Przekaźnik elektrycznego wentylatora dmuchawy |
| 5 | Gniazdo zasilania akcesoriów 20 A z tyłu konsoli |
| 6 | Przekaźnik nagrzewnicy dodatkowej |
| 7 | 20A Moduł sterujący zespołem napędowym |
| 8t | 20A Moduł sterujący zespołem napędowym |
| 9 | Przekaźnik modułu sterującego układu napędowego |
| 10 | 20A Przednie dodatkowe gniazda zasilania, po stronie kierowcy |
| 11 | 15A Moduł sterujący zespołem napędowym |
| 12 | 15A Moduł sterujący zespołem napędowym |
| 13 | 10A Moduł sterujący zespołem napędowym |
| 14 | 10A Moduł sterujący zespołem napędowym |
| 15 | Uruchom/uruchom przekaźnik |
| 16 | 20A Dodatkowe gniazdko zasilania na konsoli, zapalniczka |
| 17 | 20A Dodatkowe gniazdko elektryczne w bagażniku |
| 18 | 10A Moduł sterujący zespołem napędowym |
| 19 | Wspomaganie kierownicy 10A |
| 20 | 10A Podświetlenie pozycji „start/stop”, tempomat |
| 21 | 15A Moduł sterujący skrzynią biegów, pompa oleju skrzyni biegów |
| 22 | 10A Układ klimatyzacji |
| 23 | 15A. Start/Stop, Alarm martwego pola, Kamera cofania, Tempomat adaptacyjny, Ostrzeżenie o zbliżaniu się, Moduł jakości napięcia, Czujnik jakości powietrza |
| 24 | Rezerwa 10A |
| 25 | 10A Układ przeciwblokujący, ABS |
| 26 | 10A Moduł sterujący zespołem napędowym. |
| 27 | Rezerwa 10A |
| 28 | 10A Pompa spryskiwacza tylnej szyby. |
| 29 | 5A Miernik masy powietrza |
| 30 | rezerwa |
| 31 | rezerwa |
| 32 | Przekaźnik wentylatora chłodzącego |
| 33 | Przekaźnik klimatyzacji |
| 34 | 15A Elektryczna blokada kolumny kierownicy. |
| 35 | rezerwa |
| 36 | rezerwa |
| 37 | rezerwa |
| 38 | Przekaźnik wentylatora chłodzącego |
| 39 | Przekaźnik wentylatora chłodzącego |
| 40 | Przekaźnik klaksonu |
| 41 | Przekaźnik klaksonu |
| 42 | Przekaźnik pompy paliwa |
| 43 | rezerwa |
| 44 | 5A Podgrzewany spray do spryskiwaczy |
| 45 | rezerwa |
| 46 | Generator 10A |
| 47 | Przełącznik hamulca 10A |
| 48 | 20A Sygnał dźwiękowy |
| 49 | 5A Czujnik przepływu powietrza 20A Element grzewczy na olej napędowy |
| 50 | 10A Wentylator chłodzący, skrzynia rozdzielcza 20A Sygnał |
| 51 | rezerwa |
| 52 | rezerwa |
| 53 | Fotele elektryczne 10A. |
| 54 | 5A Pilot do nagrzewnicy opalanej paliwem, 10A Przełącznik hamulca |
| 55 | 10A czujnik ALT |
Za działanie zapalniczek i gniazd USB odpowiadają bezpieczniki 17, 16, 10 i 5 o wartości 20 A.
Dolna część
Dostęp
Schemat
Opis
| 56 | 30A Pompa paliwa |
| 57 | Odparowywacz oleju napędowego 20A |
| 58 | rezerwa |
| 59 | Wentylator chłodzący 30/40 A (DW10F i 2,0L GTDI AU) |
| 60 | Wentylator chłodzący 30/40 A (DW10F i 2,0L GTDI AU) |
| 61 | 40A Ogrzewana przednia szyba (lewa strona) |
| 62 | 50A Jednostka sterująca układami nadwozia |
| 63 | Wentylator chłodzący 20/30 A (DW10F i 2,0L GTDI AU) |
| 64 | 30A Dodatkowa grzałka |
| 65 | 20A. Podgrzewane przednie siedzenia |
| 66 | 40A Ogrzewana przednia szyba (prawa strona) |
| 67 | 50A Jednostka sterująca układami nadwozia |
| 68 | 40A Ogrzewana tylna szyba |
| 69 | 30A Układ przeciwblokujący |
| 70 | 30A Fotel pasażera |
| 71 | 60A Dodatkowa grzałka |
| 72 | 20A Pompa paliwa 30A Klapa lub tylne siedzenia |
| 73 | 20A Ogrzewane tylne siedzenie |
| 74 | 30A Moduł siedzenia kierowcy |
| 75 | 30A Dodatkowa grzałka |
| 76 | Pompa oleju przekładniowego 20A |
| 77 | 30A Klimatyzowany moduł siedzenia |
| 78 | 40A Moduł holowania przyczepy |
| 79 | Wentylator elektryczny 40A. |
| 80 | 30A Moduł zasilania w bagażniku. |
| 81 | Falownik 40A 220 V. |
| 82 | 60A Pompa układu przeciwblokującego. |
| 83 | 25A Silnik czyszczący |
| 84 | 30A Elektromagnes rozrusznika. |
| 85 | 20A Nagrzewnica na paliwo 60A Pompa przeciwblokująca |
Jeśli masz jakieś pytania lub chcesz pomóc w uzupełnieniu materiału, pisz w komentarzach.
