Ford Transit 6 generacji był produkowany w latach 2000, 2001, 2002, 2003, 2004, 2005 i 2006. Główną innowacją tej generacji jest to, że był produkowany zarówno z napędem na przednie, jak i na tylne koła. W naszym materiale pokażemy wszystkie lokalizacje sterowników elektronicznych, szczegółowo opiszemy skrzynki bezpieczników i przekaźników Forda Transita 6, ich schematy oraz zdjęcia ich wykonania. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja skrzyń może różnić się od prezentowanej i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego Forda Transita. A jeśli diagramy nie pasują, przestudiuj opis odpowiednio piątej lub siódmej generacji.
Contents
Lokalizacja

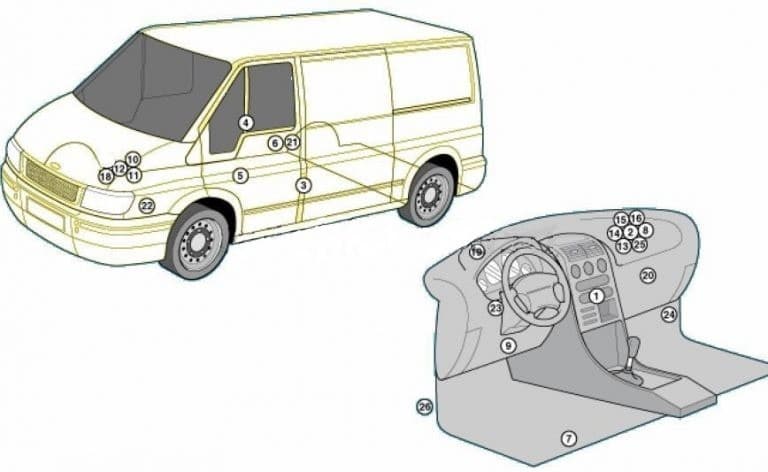

Ogólna lokalizacja elektronicznych jednostek sterujących
Opis
| 1 | Elektroniczna jednostka sterująca klimatyzatora |
| 2 | Jednostka sterująca zabezpieczeniem przed kradzieżą |
| 3 | Sygnał dźwiękowy antywłamaniowy 1 |
| 4 | Sygnał dźwiękowy antywłamaniowy 2 |
| 5 | Dodatkowa grzałka – dół (jeśli występuje) |
| 6 | Dodatkowa jednostka sterująca nagrzewnicą – jeśli jest zainstalowana |
| 7 | Akumulator – pod siedzeniem |
| 8 | Sterownik centralnego zamka – w sterowniku systemu antykradzieżowego |
| 9 | Złącze diagnostyczne (DLC) |
| 10 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 11 | Skrzynka bezpieczników/przekaźników, komora silnika 2 |
| 12 | Skrzynka bezpieczników/przekaźników, komora silnika 3 |
| 13 | Deska rozdzielcza skrzynki bezpieczników/przekaźników 1 |
| 14 | Deska rozdzielcza skrzynki bezpieczników/przekaźników 2 |
| 15 | Dodatkowy bezpiecznik (15A), sterownik systemu antykradzieżowego |
| 16 | Dodatkowy bezpiecznik (15A), sterownik systemu antykradzieżowego |
| 17 | Dodatkowy bezpiecznik (40A), układ sterowania pracą silnika – przy akumulatorze |
| 18 | Dodatkowy bezpiecznik (70/80A), układ sterowania pracą silnika – przy akumulatorze |
| 19 | Przekaźnik silnika dmuchawy nagrzewnicy / klimatyzacji |
| 20 | Rezystor silnika dmuchawy nagrzewnicy, przód |
| 21 | Rezystor silnika dmuchawy nagrzewnicy, tył |
| 22 | Sygnał dźwiękowy |
| 23 | Przekaźnik – przerywacz wskaźnika bramki |
| 24 | Wyłącznik bezwładnościowy odcinający paliwo – jeśli jest na wyposażeniu |
| 25 | Jednostka sterująca systemem parkowania |
| 26 | Elektroniczna jednostka sterująca SRS |
Przedział pasażerski

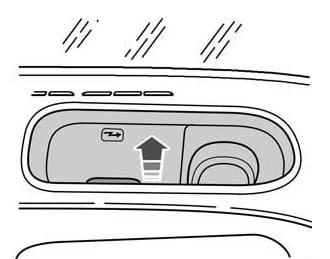

Znajduje się po stronie pasażera pod schowkiem w desce rozdzielczej. Aby uzyskać dostęp, należy podnieść obudowę schowka za uchwyt.

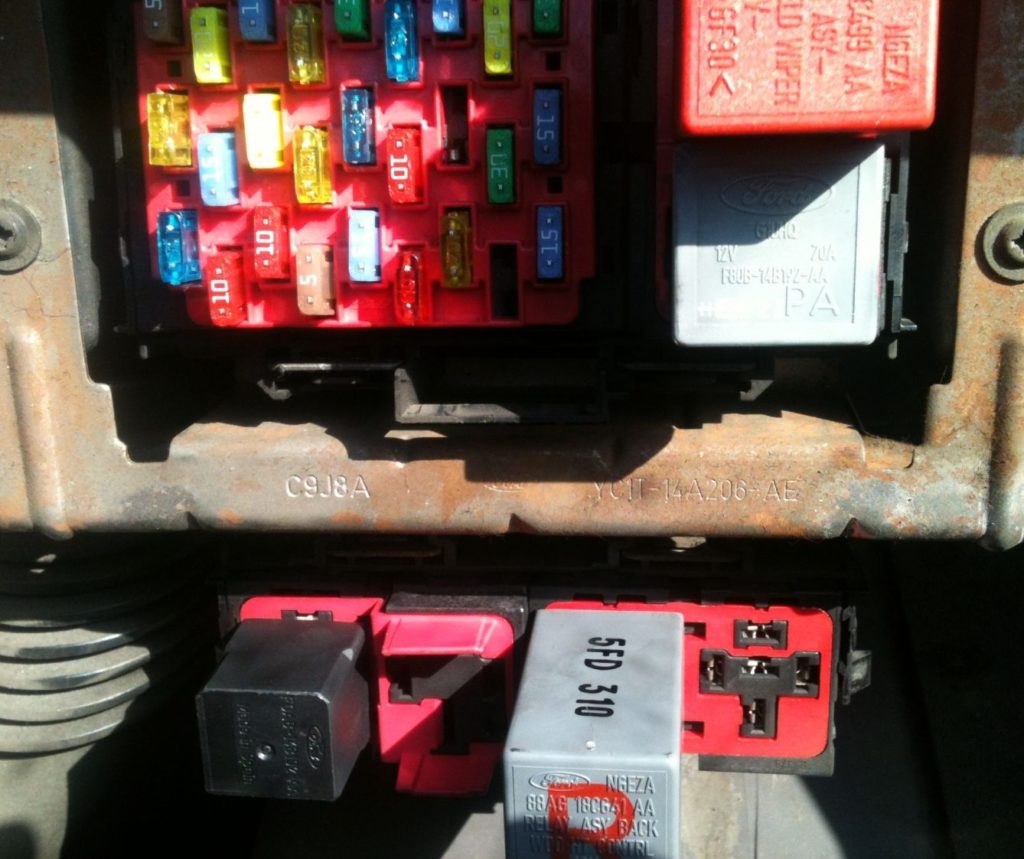

Zdjęcie

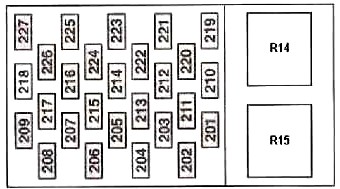

Schemat
Schemat dolnej części przekaźnika
Lub
Przeznaczenie
| 201 | 15A Tablica przyrządów, wycieraczka tylnej szyby, zegar | |
| 202 | 5A Ogrzewana przednia szyba | |
| 203 | 20A Światła przeciwmgielne/światła | |
| 204 | rezerwa | |
| 205 | 15A Sterowanie oświetleniem, kierunkowskazami, dźwignią wielofunkcyjną, sterowaniem silnikiem, zapłonem | |
| 206 | 5A Lampka oświetlenia tablicy rejestracyjnej | |
| 207 | 10A Moduł poduszki powietrznej | |
| 208 | 10A Podświetlenie tablicy przyrządów | |
| 209 | 15A Światła boczne | |
| 210 | 15A Obrotomierz, godziny | |
| 211 | 30A Silnik wentylatora nagrzewnicy tylnej | |
| 212 | Zapalniczka 10A | |
| 213 | 10A Klimatyzacja tylna | |
| 214 | 15A Oświetlenie wnętrza, elektrycznie sterowane lusterka | |
| 215 | 20A Ogrzewana przednia szyba, podgrzewane przednie siedzenia, dodatkowa nagrzewnica | |
| 216 | Gniazda zasilające 20A do podłączenia dodatkowego sprzętu | |
| 217 | 15A Ogrzewana tylna szyba, podgrzewane zewnętrzne lusterka wsteczne | |
| 218 | rezerwa | |
| 219 | Elektryczne szyby 30A | |
| 220 | 20A Ogrzewana tylna szyba | |
| 221 | 15A Włącznik świateł stopu | |
| 222 | 15A System audio | |
| 223 | 30A Silnik wentylatora nagrzewnicy | |
| 224 | Przełącznik reflektorów 20A | |
| 225 | 15A Klimatyzator | |
| 226 | 20A Światła awaryjne, kierunkowskazy | |
| 227 | 5A System audio, ABS | |
| Przekaźnik | ||
| R14 | Przekaźnik wycieraczek | |
| R15 | Przekaźnik pomocniczych obwodów zapłonowych | |
| R16 | Przekaźnik podgrzewanej szyby przedniej, prawa strona | |
| R17 | Brzęczyk tylnych drzwi | |
| R18 | Oświetlenie wewnętrzne | |
| R19 | Brzęczyk tylnych drzwi | |
| R20 | Przekaźnik ogrzewania szyby przedniej, lewa strona (przekaźnik czasowy) | |
| R21 | Przekaźnik wycieraczki tylnej | |
| R22 | Ogrzewana tylna szyba, przekaźnik lusterek | |
Za zapalniczkę odpowiada bezpiecznik nr 212, 10A.
Na zewnątrz jednostki kabina może zawierać poszczególne elementy:
- Bezpieczniki centralnego zamka i instalacji alarmowej – na wsporniku umieszczonym za deską rozdzielczą
- Przekaźnik ogrzewania, Przekaźnik ogrzewania szyby, Przekaźnik lampki wewnętrznej – umieszczony za tablicą rozdzielczą (zestaw wskaźników).
Komora silnika
Główna skrzynka bezpieczników
Miejsce, w którym on jest

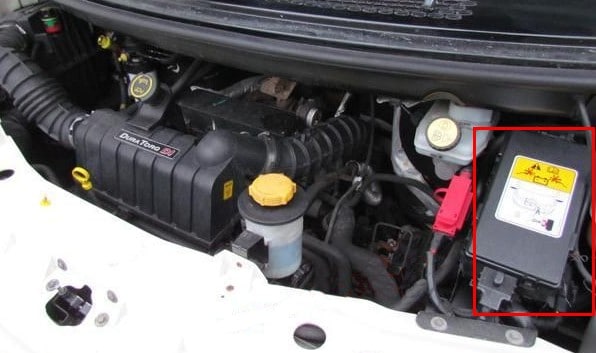

Zdjęcie poglądowe
Schemat
Przeznaczenie
| 1 | 5A Ręczna skrzynia biegów ASM |
| 2 | rezerwa |
| 3 | 20A Światła do jazdy dziennej, światła mijania |
| 4 | 5A Czujnik napięcia akumulatora (silniki Diesel) |
| 5 | 20A Przełącznik paliwa |
| 6 | 30A Sprzęt do holowania |
| 7 | 15A Sygnał dźwiękowy |
| 8 | 20A ABS |
| 9 | Reflektory świateł drogowych 20A |
| 10 | Klimatyzator 10A |
| 11 | 20A Spryskiwacze przedniej szyby, spryskiwacze tylnej szyby |
| 12 | rezerwa |
| 13 | 30A Dźwignia wielofunkcyjna wycieraczek |
| 14 | 15A Światła cofania |
| 15 | 5A Moduł sterujący immobilizera silnika |
| 16 | 5A Elektroniczne sterowanie silnikiem |
| 17 | 30A Sprzęt do holowania |
| 18 | rezerwa |
| 19 | 5A Ręczna skrzynia biegów ASM |
| 20 | 15A Przekładnia mechaniczna ASM |
| 21 | 20A Sterowanie silnikiem |
| 22 | 20A Pompa paliwa |
| 23 | 10A Reflektory świateł mijania, prawa strona |
| 24 | 10A Reflektory świateł mijania, lewa strona |
| 101 | ABS 40A |
| 102 | 40A Ogrzewana przednia szyba, lewa strona |
| 103 | 50A Główne zasilanie układu urządzeń elektrycznych |
| 104 | 50A Główne zasilanie układu urządzeń elektrycznych |
| 105 | 40A Wentylator chłodzący silnik (silniki wysokoprężne 2,0 l i silniki DOHC 2,3 l) |
| 106 | 30A Zapłon |
| 107 | 30A Zapłon |
| 108 | rezerwa |
| 109 | 40A Wentylator chłodzący silnik (silniki wysokoprężne 2,0 l i silniki DOHC 2,3 l) |
| 110 | 40A Ogrzewana przednia szyba, prawa strona |
| 111 | 30A Zapłon |
| 112 | rezerwa |
| 113 | 40A Ręczna skrzynia biegów ASM |
| 114 | 30A Aktywne zawieszenie sprężarki przekaźnikowej |
| 115 | rezerwa |
| 116 | rezerwa |
| 117 | rezerwa |
| 118 | rezerwa |
| 119 | rezerwa |
| 120 | rezerwa |
| 121 | rezerwa |
| 122 | rezerwa |
| Przekaźnik | |
| R1 | Przekaźnik rozrusznika |
| R2 | Przekaźnik świecy żarowej Przekaźnik wentylatora chłodzącego |
| R3 | Przekaźnik klaksonu |
| R4 | Przekaźnik świateł drogowych reflektorów |
| R5 | Przekaźnik generatora |
| R6 | Przekaźnik świateł mijania reflektorów |
| R7 | Przekaźnik sterujący silnikiem |
| R8 | Przekaźnik do sprawdzania stanu lamp (samochody bez ABS) |
| R9 | TDdi: Przekaźnik pompy paliwa TDci: Moduł wtryskiwaczy |
| R10 | Przekaźnik klimatyzacji (pozycja całkowicie otwartej przepustnicy) |
| R11 | Przekaźnik pompy paliwa niskiego ciśnienia |
| R12 | Przekaźnik wentylatora chłodzącego |
| R13 | Przekaźnik zapłonu |
| Dioda | |
| D1 | – |
| D2 | – |
| D3 | Złącze przyczepy lub sprzęgło sprężarki klimatyzacji |
| D4 | Złącze przyczepy lub wskaźnik klimatyzacji |
Dodatkowa skrzynka przekaźników
Znajduje się pod skrzynką bezpieczników.
Schemat
Oznaczenie
| AR1 | Sprzęt do holowania |
| AR2 | Kierunkowskaz prawy (w zależności od wariantu modelu) |
| AR3 | Nieużywany |
| AR4 | Lewy kierunkowskaz (w zależności od wariantu modelu) |
| AR5 | Wysokoobrotowy wentylator chłodzący (pojazdy z silnikami wysokoprężnymi 2,4 l i klimatyzacją z tyłu) |
| AR6 | Nieużywany |
| AR7 | Wysokoobrotowy wentylator chłodzący (silniki wysokoprężne 2,0 l i silniki DOHC) |
| AR8 | Nieużywany |
| AR9 | Ręczna skrzynia biegów z automatyczną zmianą biegów |
| AR10 | Ręczna skrzynia biegów z automatyczną zmianą biegów |
