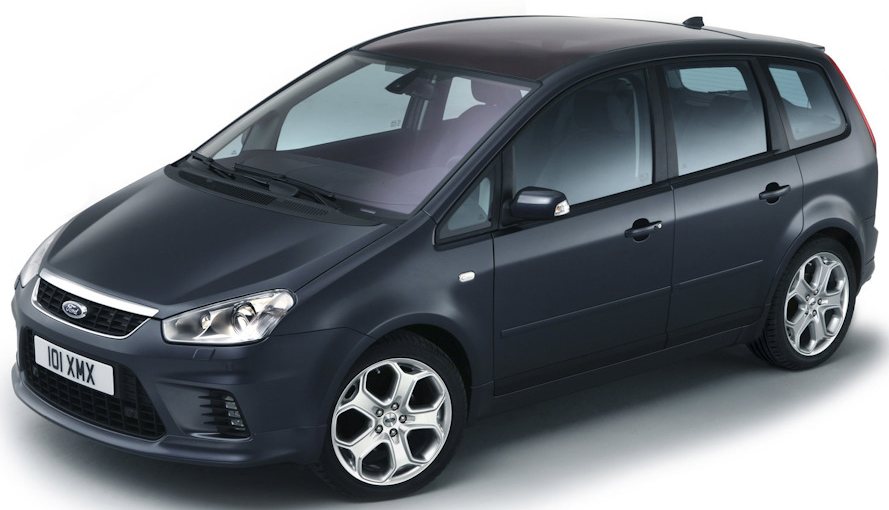

Kompaktowy minivan Ford C-Max , zwykły w 2 generacjach od 2003 roku. Pierwsza generacja była produkowana w latach 2004, 2005, 2006, 2007, 2008, 2009 i 2010. W tym okresie Ford C-Max wystąpił wydarzenie. Druga generacja była dostarczana na rynku w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 i obecnie. W naszym materiale mamy oznaczenie skrzynek bezpieczników i przekaźników Forda C-Maxa wraz ze zdjęciami i schematami skrzynek dla 1 i 2 generacji. Zwróć uwagę na bezpieczniki.
Konstrukcja skrzynek zależnych od roku produkcji, a zastosowanie elementu może być stosowane od charakterystycznych ze względu na możliwą nazwę w poziomie specyfikacji Forda C-Max .
Contents
Komora silnika
Jednostka główna komory głównej znajduje się po lewej stronie, pod osłoną urządzenia.
Typ 1 (2003 – 2010)

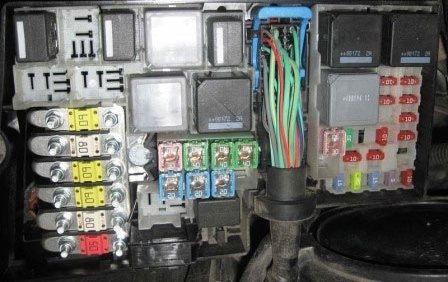

Zdjęcie poglądowe

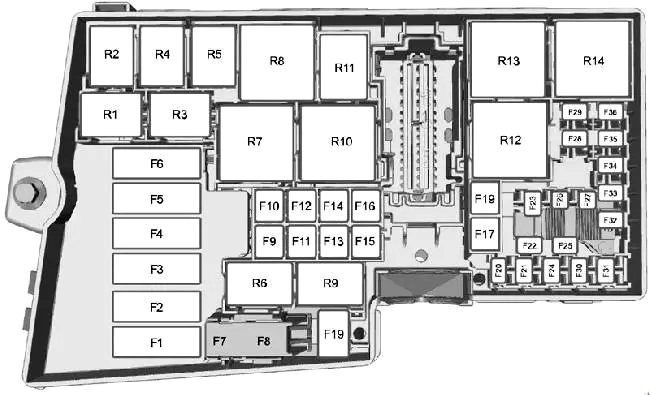

Schemat
Opis
| 1 | Wentylator obciążający 40/60A |
| 2 | Wspomaganie kierownicy 80A |
| 3 | 60A Skrzynka bezpieczników w kabinie kabla |
| 4 | 60A Skrzynka bezpieczników w kabinie kabla |
| 5 | 80A Nagrzewnica pomocnicza |
| 6 | 60A Diesel: Świece żarowe |
| 7 | 30A ABS, pompa stabilizacji pierwotnej |
| 8 | 20A ABS, zawory stabilizacji mechanicznej |
| 9 | 20A Jednostka sterująca silnikiem |
| 10 | 30A Wentylator aranżacji klimatyzacji |
| 11 | 20A Stacyjka |
| 12 | 40A Przekaźnik zapłonu 15l |
| 13 | 20A Rozrusznik |
| 14 | 40A Ogrzewana przednia szyba, prawo strona |
| 15 | Przekaźnik wentylatora 30A (Sigma – tylko opcja bez klimatyzacji) |
| 16 | 40A Ogrzewana przednia szyba, lewa strona |
| 17 | 30A Elektroniczny hamulec postojowy |
| 18 | Falownika 30A |
| 19 | Moduł ABS 10A |
| 20 | 15A Sygnał dźwiękowy |
| 21 | 20A Diesel: Nagrzewnica pomocnicza |
| 22 | 10A Moduł wspomagania kierownicy |
| 23 | Spryskiwacz reflektorów 30A |
| 24 | 15A Diesel: Nagrzewnica pomocnicza |
| 25 | 10A Przekaźnik zapłonu |
| 26 | 10/15A Jednostka sterująca automatyczniej skrzyni biegów |
| 27 | Sprzęgło klimatyzacji 10A |
| 28 | 10A Diesel: Jednostka sterująca świecami żarowymi |
| 29 | 10A Oddzielny system klimatyzacji |
| 30 | 3A jednostka sterująca silnikiem, jednostka sterująca automatyczniej skrzyni biegów |
| 31 | Inteligentne ładowanie obciążające 10A |
| 32 | 10A 2004-2007: 16V + VCT: Wentylacja 2007-2010: Jednostka sterująca automatycznaj skrzyni biegów |
| 33 | 10A Benzyna: Podgrzewane czujniki Diesel: Zawór obejściowy chłodnicy międzystopniowej |
| 34 | 10A Benzyna: Wtryskiwacze, cewki zapłonowe 2004-2007: Diesel: Pompa paliwa |
| 35 | 10A Jednostka sterująca silnikiem, zaworami |
| 36 | 10A Jednostka sterująca silnikiem |
| Przekaźnik | |
| R1 | Blokada rozrusznika (automatyczna skrzynia biegów) |
| R2 | Sygnał dźwiękowy |
| R3 | Światła cofania (automatyczna skrzynia biegów) |
| R4 | rezerwa |
| R5 | Podgrzewanie oleju napędowego 16 V + VCT: Wentylacja |
| R6 | Główny przekaźnik |
| R7 | Ogrzewana przednia szyba |
| R8 | Zapłon |
| R9 | spryskiwacz reflektorów |
| R10 | Podgrzewacz |
| R11 | Klimatyzacja |
| R12 | Wentylator dostarczay (bez klimatyzatora) |
| R13 | Rozrusznik |
| R14 | Wentylator wykorzystujący energię |
Typ 2 (2011 – 2018)

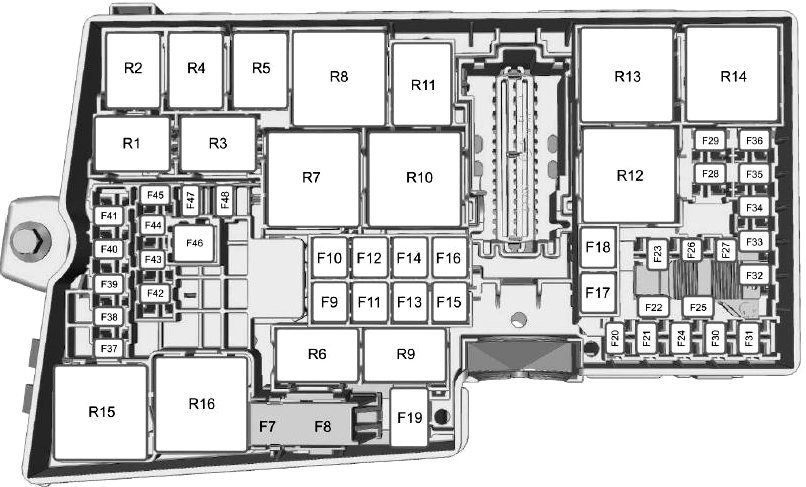

Schemat
Przeznaczenie
| F7 | Pompa ABS 40A |
| F8 | Zawór ABS 30A |
| F9 | Spryskiwacze reflektorów 20A |
| F10 | Wentylator nagrzewnicy 40A |
| F11 | 30A Moduł jakościowy, system start-stop |
| F12 | 30A Przekaźnik, system zarządzania sterowanego |
| F13 | 30A Przekaźnik rozrusznika |
| F14 | 40A Ogrzewana przednia szyba, prawo strona |
| F15 | Wentylator intercoolera 25 A – 1,0 l EcoBoost, przekaźnik wentylatora uderzeniowego |
| F 16 | 40A Ogrzewana przednia szyba, lewa strona |
| F17 | 20A Grzejnik spalinowy |
| F18 | Wycieraczki 20A |
| F19 | Układ przeciwblokujący 5A, moduł kontroli awarii |
| F20 | Brzęczyka 15A |
| F21 | 5A Włącznik świateł |
| F22 | System monitorowania zmęczenia 15A |
| F23 | Cewki przekaźników 5 A, moduł zabezpieczający włącznik świateł, moduł wyjściowy silnika (15 A), jednostka sterująca skrzyni biegów (15 A), pompa olejowa skrzyni biegów (15 A) |
| F24 | 20A Tylne gniazdko elektryczne |
| F25 | 10A Elektryczne lusterka zewnętrzne |
| F26 | 15A Jednostka sterująca działająm |
| F27 | 15A Sprzęgło elektryczne |
| F28 | rezerwa |
| F29 | 25A Ogrzewana tylna szyba |
| F30 | 5A jednostka sterująca działająca na siebie |
| F31 | rezerwa |
| F32 | Zawór EGR 10 A, zawory sterujące zawirowaniem, podgrzewacz czujnika sterującego w spalinach (układ sterowania silnikiem), przekaźnik elektroniczny modułu sterującego wentylatora (cewka), moduł sterujący pompy sterującej — silnik 1,0 l EcoBoost |
| F33 | 10A Cewki zapłonowe |
| F34 | Wtryskiwacze 10A |
| F35 | 5A Cewka przekaźnika intercoolera, 15A Ogrzewanie filtra paliwa, 10A Czujnik wody w paliwie (1,5L, 2,0L), ECM, cewki zapłonowe |
| F36 | 10A Jednostka sterująca układu napędowego, 5A Aktywna osłona chłodnicy |
| F37 | rezerwa |
| F38 | 15A Moduł sterujący zespołem napędowym, moduł sterujący skrzynią biegów |
| F39 | 5A Moduł sterujący reflektorów |
| F40 | Elektryczne wspomaganie kierownicy 5A |
| F41 | 20A Moduł elektroniki nadwozia |
| F42 | 15A Środek do czyszczenia tylnej szyby |
| F43 | 15A Sterowanie zasięgiem reflektorów |
| F44 | 5A Aktywny tempomat |
| F45 | 10A Podgrzewane dysze spryskiwaczy |
| F46 | 25A Elektryczne szyby (przednie szyby), Wentylator chłodzący |
| F47 | 7,5A Podgrzewane lusterka zewnętrzne |
| F48 | 15A Parownik z filtrem produktów spalania oleju napędowego |
Przekaźnik
| R1 | Wentylator intercoolera |
| R2 | Sygnał dźwiękowy |
| R3 | Parownik z filtrem spalin Diesel, instalacja hybrydowa |
| R4 | Wycieraczka |
| R5 | spryskiwacz reflektorów |
| R6 | Wycieraczka (wysoka/niska prędkość) |
| R7 | Ogrzewana przednia szyba |
| R8 | Wentylator chłodzący |
| R9 | rezerwa |
| R10 | Wentylator chłodzący |
| R11 | Sprzęgło sprężarki klimatyzacji |
| R12 | Wentylator chłodzący |
| R13 | Podgrzewacz |
| R14 | Jednostka sterująca silnika |
| R15 | Rozrusznik |
| R16 | Zapłon |
Główna skrzynka bezpieczników
Znajduje się obok głównego i składa się z urządzeń topliwych dużej mocy.
- (80A) Moduł sterujący wspomagania układu kierowniczego
- (150A) Rozrusznik
- (100A)
- (50A) Wielofunkcyjny moduł sterujący
- (80A) Nagrzewnica pomocnicza
- (70A) Skrzynka bezpieczników/przekaźników w bagażniku
- (60A)
- (50A) Moduł sterujący silnika wentylatora chłodzącego
- (50A) Wielofunkcyjny moduł sterujący
- (60A) Moduł sterujący świec żarowych
Przedział pasażerski

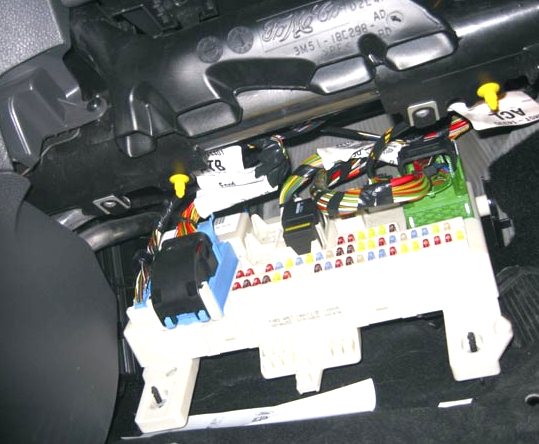

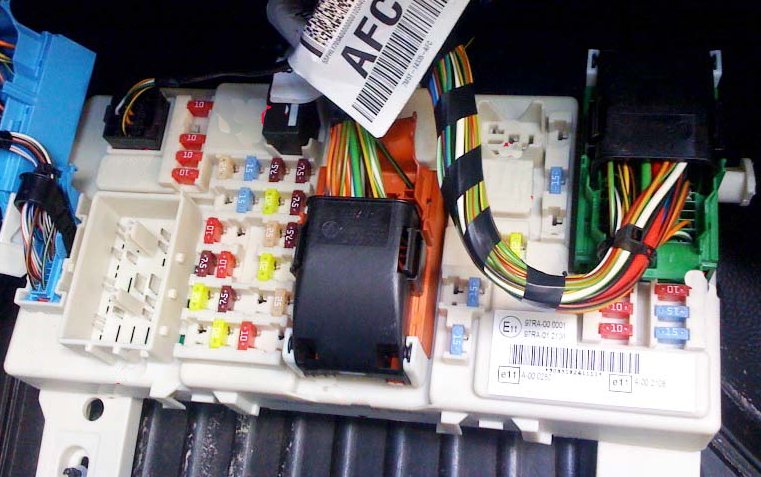

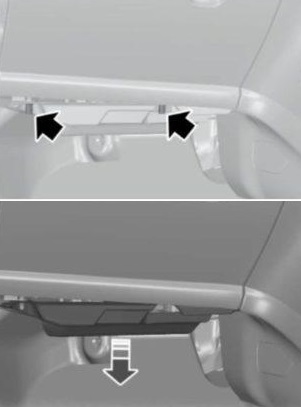

Znajduje się pod schowkiem, za tapicerką. Mocowany na dwóch elementach.
Typ 1 (2004-2007)

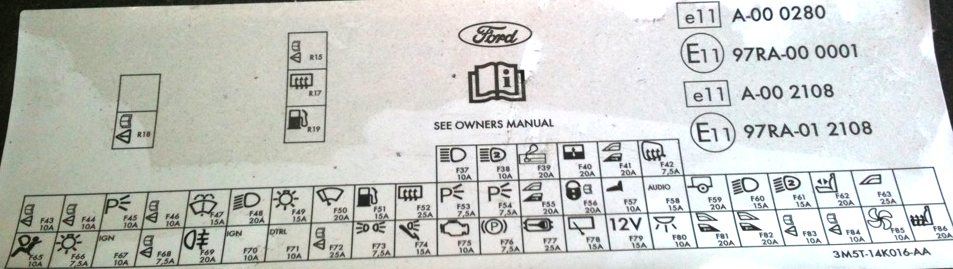

Zdjęcie

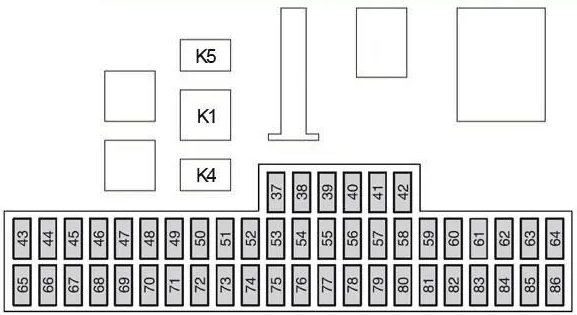

Schemat
Przeznaczenie
Opis
| 37 | 10A Lewy reflektor świateł drogowych |
| 38 | 10A Światło drogowe, prawy reflektor |
| 39 | Zapalniczka samochodowa 20A , gniazdo tylne |
| 40 | 20A Łukasz |
| 41 | 20A Moduł elektryczny drzwi przednich pasażera |
| 42 | 7,5A Podgrzewane lusterka |
| 43 | 10A Moduły elektroniczne (zasilane bateryjnie) |
| 44 | Złącze diagnostyczne 10A (OBD II) |
| 45 | Światła do jazdy dziennej 10A |
| 46 | 10A Zestaw wskaźników, wielofunkcyjny moduł elektroniczny (GEM) |
| 47 | 15A Pompa spryskiwacza, podgrzewane dysze spryskiwaczy |
| 48 | 20A Reflektory świateł mijania, światła do jazdy dziennej |
| 49 | Włącznik światła 15A |
| 50 | Wycieraczka 20A |
| 51 | 15A Pompa paliwa |
| 52 | 25A Ogrzewana tylna szyba |
| 53 | 7,5A Światło boczne po lewej stronie |
| 54 | 7,5A Światło boczne po prawej stronie |
| 55 | 20A Moduł elektryczny drzwi kierowcy, zamek centralny |
| 56 | 20A System otwierania bez kluczyka |
| 57 | 10A Syrena przeciwkradzieżowa |
| 58 | 15A System audio (zasilany akumulatorowo) |
| 59 | 25A Gniazdo w bagażniku, złącze przyczepy |
| 60 | 15A Światło mijania prawego reflektora |
| 61 | 15A Lewy reflektor świateł mijania |
| 62 | 20A Elektryczna regulacja fotela kierowcy |
| 63 | 25A Okna |
| 64 | rezerwa |
| 65 | Poduszki powietrzne 10A |
| 66 | 7,5A Regulacja zasięgu reflektorów, reflektory świateł mijania, moduł ksenonowy |
| 67 | 10A Immobilizer (WFS), zestaw wskaźników (zasilany przez stacyjkę) |
| 68 | 7,5A Radio, zestaw wskaźników |
| 69 | Światła przeciwmgielne |
| 70 | 10A Moduły elektroniczne (zasilane przez stacyjkę) |
| 71 | Światła do jazdy dziennej 10A |
| 72 | Wielofunkcyjny moduł elektroniczny 25A (GEM) |
| 73 | Oświetlenie tablicy rejestracyjnej 7,5 A |
| 74 | 15A Światło stopu |
| 75 | 10A Jednostka sterująca skrzynią biegów, elektryczny pedał gazu |
| 76 | Elektryczny hamulec postojowy 7,5 A |
| 77 | 25A Przekaźnik centralnego zamka |
| 78 | 15A Wycieraczka tylnej szyby |
| 79 | 15A Lusterka składane elektrycznie |
| 80 | 10A Oświetlenie wnętrza, elektrycznie sterowane lusterka |
| 81 | 20A Moduł osprzętu elektrycznego tylnych drzwi prawych |
| 82 | 20A Moduł osprzętu elektrycznego tylnych drzwi lewych |
| 83 | Zmieniarka CD 10A, system rozrywki dla tylnych siedzeń (RSE) |
| 84 | 10A Światła cofania, złącze przyczepy |
| 85 | 10A Układ chłodzenia |
| 86 | 20A Podgrzewane siedzenia |
| Przekaźnik | |
| K1 | Ogrzewana tylna szyba |
| K4 | Pompa paliwowa |
| K5 | Światła dzienne |
Za zapalniczkę odpowiada bezpiecznik nr 39, 20A.
Typ 2 (2007-2010)

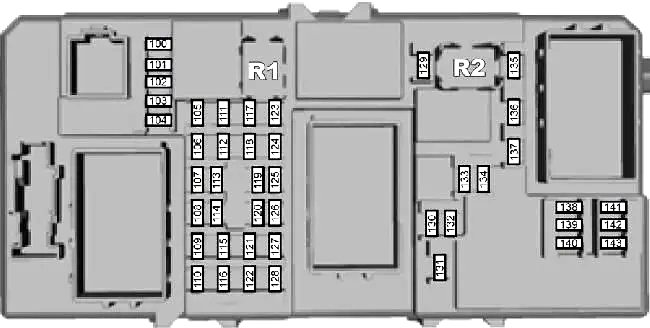

Schemat
Przeznaczenie
| 100 | 10A Moduły elektroniczne (zasilane przez stacyjkę) |
| 101 | 20A Klapa, elektrycznie sterowany fotel kierowcy |
| 102 | 10A Regulator nagrzewnicy, kolumna kierownicy, filtr cząstek stałych, odbiornik zdalnego sterowania |
| 103 | Zasilanie bateryjne 10A do sterowania oświetleniem zewnętrznym |
| 104 | 10A Oświetlenie wewnętrzne, system oszczędzania energii |
| 105 | 25A Ogrzewana tylna szyba |
| 106 | System dostępu bezkluczykowego 20A |
| 107 | Złącze diagnostyczne zestawu wskaźników 10 A (zasilanego akumulatorowo) (OBD II) |
| 108 | 7.5A Dodatkowe funkcje zestawu wskaźników (systemy audio i nawigacyjne) |
| 109 | Zapalniczka samochodowa 20A , gniazdo tylne |
| 110 | Światła do jazdy dziennej 10A |
| 111 | 15A Benzyna: Pompa paliwa |
| 112 | 15A System audio (zasilany akumulatorowo) |
| 113 | 10A Światła do jazdy dziennej (światło pozycyjne) |
| 114 | 10A Zestaw wskaźników, immobilizer |
| 115 | 7,5A Zasilanie zewnętrznego sterowania oświetleniem z agregatu |
| 116 | 20A Światło przeciwmgielne |
| 117 | Oświetlenie tablicy rejestracyjnej 7,5 A |
| 118 | 20A Moduł osprzętu elektrycznego tylnych drzwi lewych |
| 119 | 15A Gniazdo w bagażniku |
| 119 | 25A Gniazdo w bagażniku (z modułem przyczepy) |
| 120 | 20A Moduł osprzętu elektrycznego tylnych drzwi prawych |
| 121 | 20A Podgrzewane przednie siedzenia |
| 122 | Poduszki powietrzne 10A |
| 123 | 7,5A Podgrzewane lusterka |
| 124 | 7,5A Światło pozycyjne, lewa strona |
| 125 | 7,5A Światło boczne po prawej stronie |
| 126 | Bezkluczykowy system sterowania 20A |
| 127 | 25A Okna |
| 128 | Nieużywany |
| 129 | Wycieraczka 20A |
| 130 | Nieużywany |
| 131 | 15A Wycieraczka tylna |
| 132 | 15A Światło stopu |
| 133 | 25A Przekaźnik centralnego zamka, moduł elektryczny przednich drzwi pasażera |
| 134 | 20A Zamek centralny, moduł elektryczny drzwi kierowcy |
| 135 | Światła do jazdy dziennej 20A |
| 136 | 15A Pompa spryskiwacza, podgrzewane dysze spryskiwaczy |
| 137 | Głośnik 10A do włączania zasilacza |
| 138 | 10A Sterownik silnika, sterownik skrzyni biegów, elektryczny pedał gazu |
| 139 | 10A Światło drogowe, prawy reflektor |
| 140 | 10A Lewy reflektor świateł drogowych |
| 141 | 10A Światła cofania, elektrycznie sterowane lusterka |
| 142 | 15A Światło mijania, prawy reflektor |
| 143 | 15A Lewy reflektor świateł mijania |
| Przekaźnik | |
| R1 | Pompa paliwowa |
| R2 | Nieużywany |
Za zapalniczkę odpowiada bezpiecznik 109 na 20A.

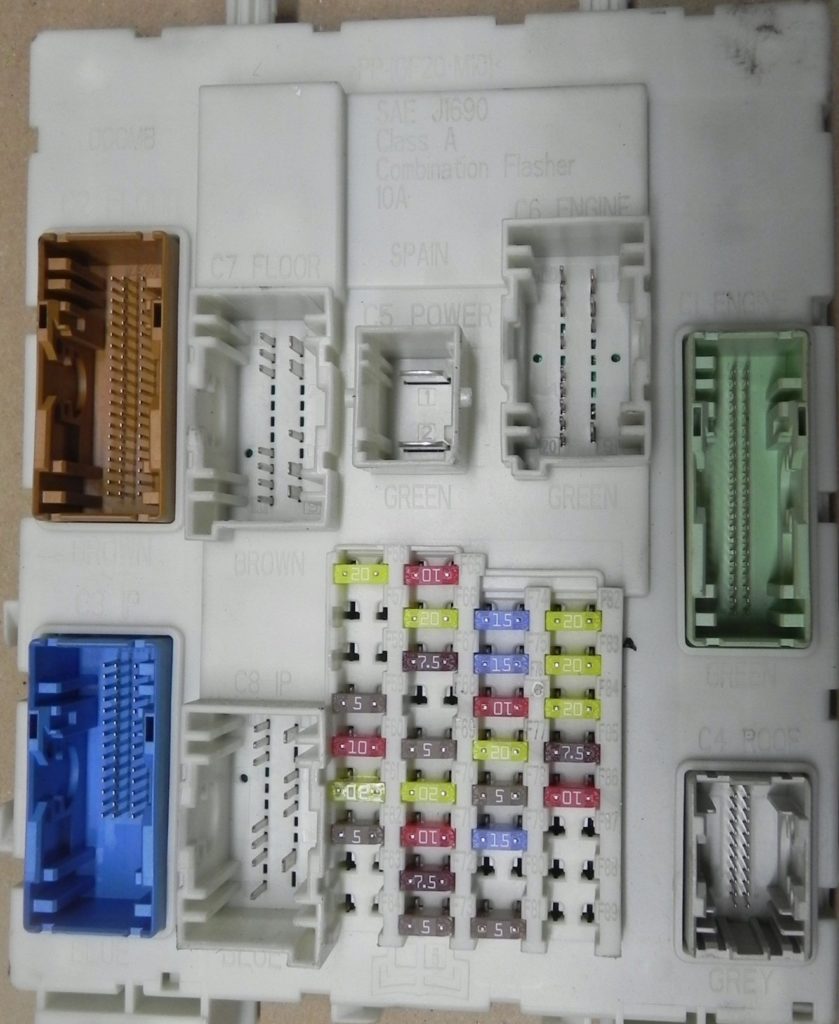

Typ 3 (2011 – 2018)

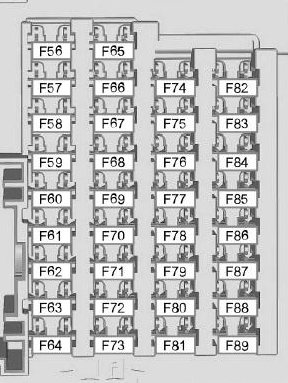

Schemat
Oznaczenie
| 56 | Pompa paliwa 20A |
| 57 | Nieużywany |
| 58 | Nieużywany |
| 59 | Pasywny system antykradzieżowy transceivera 5A |
| 60 | 10A Oświetlenie wewnętrzne, sterownik drzwi kierowcy, oświetlenie schowka podręcznego, oświetlenie otoczenia, górna jednostka sterująca |
| 61 | Zapalniczka samochodowa 20A , gniazdo tylne |
| 62 | 5A Czujnik deszczu, czujnik wilgotności, automatycznie przyciemniające się lusterko wewnętrzne |
| 63 | 10A Aktywny tempomat |
| 64 | Nieużywany |
| 65 | 10 A Zwolnienie zatrzasku tylnej klapy |
| 66 | 20A Zamek drzwi kierowcy, zamek podwójny, zamek klapki wlewu paliwa (2015-2018) |
| 67 | Wyświetlacz Infotainment 7,5A, moduł SYNC, moduł GPS, telefon (Energi) |
| 68 | 15A Elektryczna blokada kolumny kierownicy |
| 69 | 5A Zestaw wskaźników |
| 70 | 20A Centralny zamek |
| 71 | 7,5 / 10A Układ klimatyzacji, jednostka sterująca nagrzewnicą (klimatyzator mechaniczny (Hybrid, Energi)) |
| 72 | 7,5A Moduł kierownicy |
| 73 | 5A System antykradzieżowy, gniazdo diagnostyczne, akumulator autonomicznego urządzenia dźwiękowego |
| 74 | Światła drogowe 15A |
| 75 | 15A Przednie światło przeciwmgielne |
| 76 | Światła cofania 10A |
| 77 | 20A Spryskiwacz szyby przedniej, spryskiwacz szyby tylnej |
| 78 | 5A Stacyjka, przycisk start, system otwierania pojazdu bez kluczyka |
| 79 | przełączniki świateł 15A, radio, nawigacja, moduł sterowania głosowego, odtwarzacz DVD, każdarka CD, urządzenie zamka drzwi |
| 80 | Właz 20A |
| 81 | 5A Czujnik wewnętrzny, radio RF, rolety zimne |
| 82 | 20A Pompka spryskiwacza szyb |
| 83 | 20A Zamek Centralny |
| 84 | 20A Odryglowanie drzwi drugiego, podwójne ryglowanie, odblokowanie klapki wlewu paliwa (2015-2018) |
| 85 | Radio 7,5 A, nawigacja, wyłącznik poduszek powietrznych pasażera, wyłącznik ogrzewania, ogrzewanie postojowe, jednostka sterująca ogrzewaniem (klimatyzacja mechaniczna), przekaźniki przewodowe wycieraczki, ogrzewanie postojowe, tempomat adaptacyjny |
| 86 | 10A Moduł zabezpieczający poduszką powietrzną i systemem pasów bezpieczeństwa, system rozpoznawania obecności pasażera, poduszki powietrznej pasażera |
| 87 | 15A Podgrzewana kierownica |
| 88 | 20A Moduł jakościowy |
| 89 | Nieużywany |
Zapalniczka odpowiada bezpiecznikowi 61 na 20A.

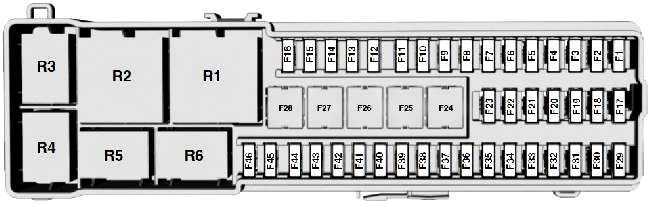

Bagażnik
Oznaczenie
Przeznaczenie
| 1 | 5A Preparaty pielęgnacyjne bez użycia rąk |
| 2 | System dostępu bezkluczykowego 10A |
| 3 | 5A Klamki drzwi w pojeździe z systemem otwierania bezkluczykowego |
| 4 | 25A Moduł drzwi (przednie lewe) (elektrycznie sterowane szyby, centralny zamek, elektrycznie składane lusterka, podgrzewane lusterka) |
| 5 | 25A Moduł drzwi (przednie prawe) (elektrycznie sterowane szyby, centralny zamek, elektrycznie składane lusterka, podgrzewane lusterka) |
| 6 | 25A Moduł drzwi (tylne lewe) (elektrycznie sterowane okno) |
| 7 | 25A Moduł drzwi (tylne prawe) (elektrycznie sterowane okno) |
| 8 | 10A Układ antykradzieżowy 25A Elektryczny fotel pasażera |
| 9 | Fotel elektrycznie sterowany 25A |
| 10 | 25A Szyby elektryczne, Ogrzewana tylna szyba |
| 11 | 5A Przekaźnik zapłonu |
| 12 | Klimatyzacja 10A, jednostka sterująca akumulatorem 15A |
| 13 | 5A Zestaw wskaźników |
| 14 | Wyświetlacz Infotainment 7,5 / 10A, moduł GPS (z modułem start-stop), system ładowania |
| 15 | 15A Dźwięk systemowy |
| 16 | Nieużywany |
| 17 | 10A Jednostka sterująca akumulatorem |
| 18 | Jednostka sterująca akumulatorem 15A – wentylator |
| 19 | 15A Energia: Wentylator ładujący |
| 20 | Nieużywany |
| 21 | Inteligentne złącze 10/15A |
| 22 | 10A Aktywna redukcja szumów |
| 23 | Nieużywany |
| 24 | Przetwórnica DC/AC 30A |
| 25 | 25A Zasilanie drzwi bagażnika |
| 26 | Moduł przyczepy 40A, ładowanie AC/DC |
| 27 | 20/30A Ogrzewana tylna szyba, gniazdo w bagażniku |
| 28 | Nieużywany |
| 29 | System monitorowania martwego pola 5A, system zgodności pasa ruchu, aktywny system zatrzymania w mieście, kamera cofania (bez modułu uruchamiania/zatrzymywania silnika), zapłon (z systemu uruchamiania/zatrzymywania silnika) |
| 30 | 5A Moduł pomocy przy parkowaniu |
| 31 | Kamera cofania 5A |
| 32 | Przetwórnica DC/AC 5A |
| 33 | 15A Przekaźnik wycieraczki pielęgnacyjne |
| 34 | 15A Podgrzewany fotel fotela |
| 35 | 15A Podgrzewane siedzenie pasażera |
| 36 | Nieużywany |
| 37 | 20A Panel ochronny okien dachowego |
| 38 | Nieużywany |
| 39 | Nieużywany |
| 40 | Nieużywany |
| 41 | Nieużywany |
| 42 | Nieużywany |
| 43 | Nieużywany |
| 44 | Elektryczna Lustraka 10A |
| 45 | 7,5A Podgrzewane lusterka 5A Czujnik wilgotności |
| 46 | 5A System monitorowania martwego pola, system zgodności pasa ruchu, kamera cofania (z uruchomieniem systemu/zatrzymywania silnika) 10A Układ paliwowy |
| Przekaźnik | |
| R1 | Wyłącznik zapłonu, zacisk 15 |
| R2 | Ogrzewana tylna szyba |
| R3 | Wycieraczka tylna, klapka wlewu paliwa |
| R4 | – |
| R5 | Syrena alarmowa przeciwkradzieżowa |
| R6 | Przekaźnik pomocniczy, wycieraczka tylna |
To wszystko, a jeśli masz coś dodania, napisz w komentarzach.
