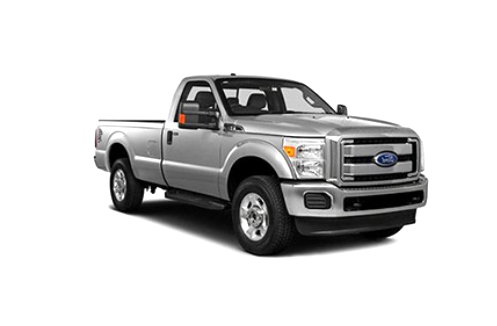

Seria Ford F Super Duty obejmuje gamę modeli Ford F250, F350, F450, F550. W tej publikacji pokażemy oznaczenia bezpieczników i przekaźników Ford F250, F350, F450, F550 wyprodukowanych w latach 2011, 2012, 2013, 2014, 2015, 2016 wraz ze schematami skrzynkowymi i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
Wykonanie skrzynek może różnić się od przedstawionego. Uwzględnij cel w swojej dokumentacji technicznej.
Skrzynka bezpieczników przedziału pasażerskiego

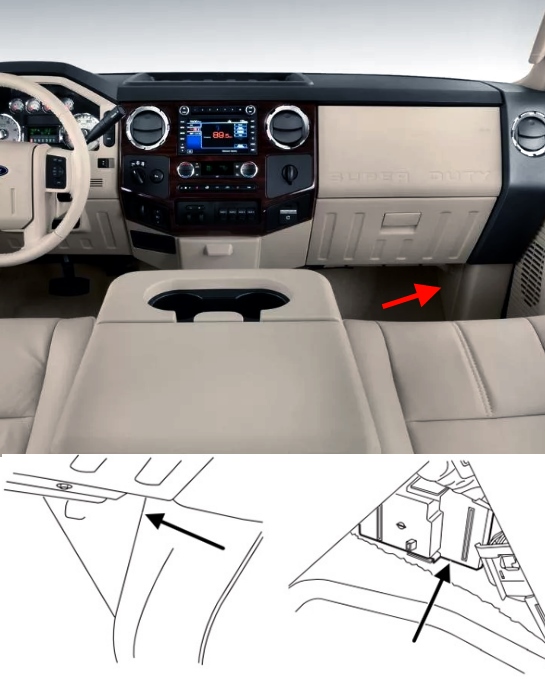

Skrzynka bezpieczników znajduje się we wnęce na nogi pasażera. Aby zdjąć pokrywę panelu bezpieczników, pociągnij panel do siebie. Po zwolnieniu zacisków panelu należy pozwolić panelowi łatwo spaść.

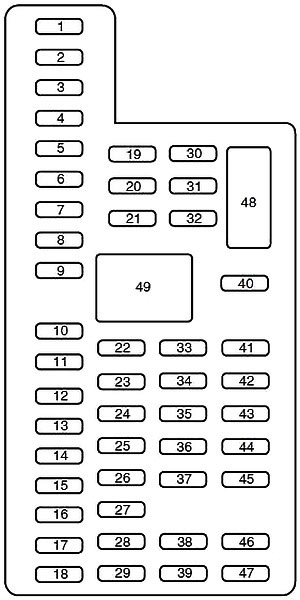

Schemat
Opis
| 1 | 30A – (zapasowy) |
| 2 | 15A Przekaźnik instalatora nr 4 |
| 3 | 30A Inteligentny silnik szyby pasażera |
| 4 | 10A Przełącznik lusterka teleskopowego, oświetlenie wewnętrzne, lampa na masce |
| 5 | 20A Szyberdach |
| 6 | 5A Moduł siedzenia kierowcy |
| 7 | Przełącznik fotela kierowcy 7,5 A, silnik lędźwiowy kierowcy |
| 8 | Przełącznik zasilania lusterka 10A |
| 9 | Przekaźnik instalatora 10A nr 3 |
| 10 | 10A Przekaźnik roboczy/akcesoryjny, zasilanie dostępu klienta |
| 11 | 10A Zestaw wskaźników |
| 12 | 15A Oświetlenie wewnętrzne, Oświetlone lampy progowe |
| 13 | 15A Prawe kierunkowskazy i światła stopu, Przekaźnik skrętu zatrzymujący prawy hol przyczepy |
| 14 | 15A Lewe kierunkowskazy i światła stopu, Przekaźnik skrętu zatrzymujący lewy hol przyczepy |
| 15 | 15 A Wysoko zamontowane światła stopu, Światła cofania, Przekaźnik rezerwowy holowania przyczepy, Lusterko wewnętrzne z sygnałem cofania |
| 16 | 10A Prawe światło mijania |
| 17 | 10A Lewe światło mijania |
| 18 | 10A Podświetlenie klawiatury, pasywny wskaźnik zabezpieczenia przed kradzieżą (PATS), pasywny nadajnik-odbiornik zabezpieczenia przed kradzieżą, moduł sterujący układu napędowego (PCM), blokada zmiany biegów hamulca |
| 19 | Subwoofer 20A, wzmacniacz (2013-2016) |
| 20 | 20A Zasilanie zamków drzwi |
| 21 | 10A Włącznik/wyłącznik hamulca |
| 22 | 20A Róg |
| 23 | 15A – (zapasowy) |
| 24 | 15A Moduł sterujący na kierownicy, złącze diagnostyczne, moduł radia satelitarnego, przekaźnik elektrycznie składanych lusterek, zdalny dostęp bezkluczykowy, elektroniczny panel wykończeniowy |
| 25 | 15A – (zapasowy) |
| 26 | 5A Moduł sterujący kierownicy |
| 27 | 20A 2011-2012: Wzmacniacz |
| 28 | 15A Wyłącznik zapłonu |
| 29 | 20A SYNC®, moduł GPS, płyta czołowa radia |
| 30 | 15A Przekaźnik świateł postojowych, Przekaźnik świateł postojowych holowania przyczepy |
| 31 | 5A Sterownik hamulca przyczepy (sygnał hamulca), dostęp klienta |
| 32 | 15A Dach księżycowy, Automatycznie przyciemniane lusterka, Przetwornica mocy, Oświetlenie przełącznika zamka drzwi kierowcy i pasażera, Inteligentny silnik szyby kierowcy i pasażera, Przełącznik szyby pasażera, Oświetlenie przełącznika podgrzewanego siedzenia tylnego, Przełącznik lusterka teleskopowego |
| 33 | 10A Moduł sterujący ograniczeniami |
| 34 | 10A Moduł podgrzewanej kierownicy, moduł podgrzewanych tylnych siedzeń |
| 35 | 5A Przełącznik zmiany biegów, moduł wspomagania parkowania tyłem, moduł sterujący hamulca przyczepy |
| 36 | 10A Przełącznik wyboru zbiornika paliwa |
| 37 | Grzałka PTC 10A |
| 38 | 10A Płyta czołowa radia (radio bazowe AM/FM) |
| 39 | Reflektory świateł drogowych 15A |
| 40 | 10A Światła postojowe (w lusterkach), Światła obrysowe dachowe |
| 41 | 7,5A Wskaźnik wyłączenia poduszki powietrznej pasażera |
| 42 | 5A – (zapasowy) |
| 43 | 10A Przekaźnik wycieraczek |
| 44 | Przełączniki instalatora 10A |
| 45 | 5A – (zapasowy) |
| 46 | 10A Sterowanie klimatem |
| 47 | 15A Światła przeciwmgielne, Wskaźnik świateł przeciwmgielnych (w przełączniku) |
| 48 | Wyłącznik automatyczny 30 A: wyłącznik elektrycznych szyb, wyłącznik elektrycznego tylnego okna przesuwnego, wyłącznik dachu księżycowego |
| 49 | Przekaźnik opóźniony akcesorium |
Skrzynka bezpieczników komory silnika
Skrzynka bezpieczników i przekaźników znajduje się w komorze silnika po lewej stronie.

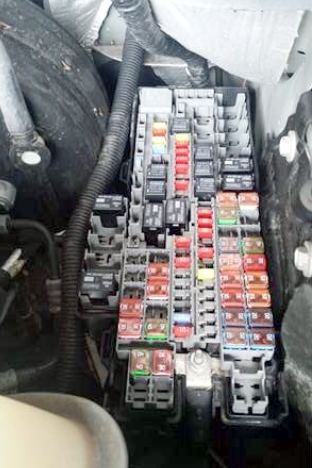

Zdjęcie

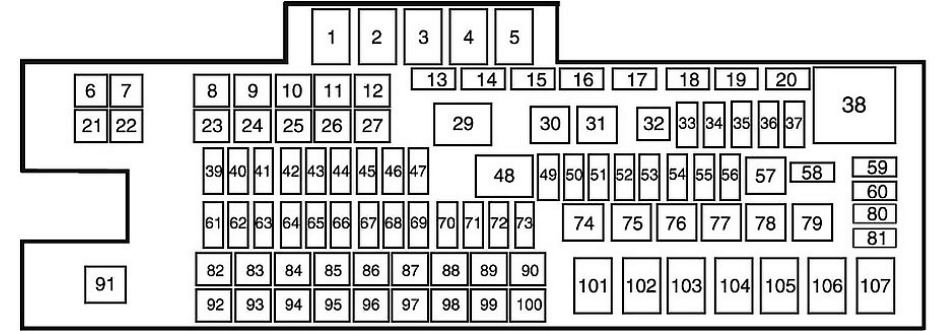

Schemat
Przeznaczenie
| 6 | – |
| 7 | 50A Odmrażanie tylnej szyby, Podgrzewane lusterka |
| 8 | 30A Fotel pasażera |
| 9 | 30A Fotel kierowcy |
| 10 | 40A 2015-2016: Holowanie przyczepy |
| 11 | – |
| 12 | Inteligentny silnik szyby kierowcy 30A |
| 13 | – |
| 14 | – |
| 15 | Dioda: Diesel: Pompa paliwa |
| 16 | – |
| 17 | 15A Podgrzewane lusterko |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | 30A Hamulec elektryczny holowania przyczepy |
| 23 | Silnik dmuchawy 40A |
| 24 | – |
| 25 | Wycieraczki 30A |
| 26 | 30A Lampy postojowe do holowania przyczepy |
| 27 | 25A Diesel: podgrzewacze mocznika |
| 28 | Pasek Bussa |
| 32 | – |
| 33 | 15A Moc pojazdu (VPWR) 1 |
| 34 | 15A olej napędowy: moc pojazdu (VPWR) 2 |
| 20A Benzyna: Moc pojazdu (VPWR) 2 | |
| 35 | 10A Moc pojazdu (VPWR) 3 |
| 36 | 15A Diesel: moc pojazdu (VPWR) 4 |
| 20A Benzyna: Moc pojazdu (VPWR) 4 | |
| 37 | 10A Diesel: moc pojazdu (VPWR) 5 |
| 39 | Blokada piasty 10A 4×4 |
| 40 | Zamek elektroniczny 15A 4×4 |
| 41 | – |
| 42 | 20A Podgrzewane tylne siedzenia |
| 43 | – |
| 44 | – |
| 45 | 10A Cewka przekaźnika pracy/startu |
| 46 | 10 A Diesel: Moduł sterujący skrzynią biegów (TCM) podtrzymuje moc |
| 47 | Zasilanie sprzęgła klimatyzacji 10 A |
| 49 | 10A System kamery cofania |
| 50 | 10A Cewka przekaźnika silnika dmuchawy |
| 51 | – |
| 52 | 10A Elektroniczny moduł sterujący (ECM), moduł sterujący układu napędowego (PCM), praca/uruchamianie modułu sterującego skrzyni biegów (TCM) |
| 53 | Moduł 10A 4×4 |
| 54 | 10A Uruchomienie/uruchomienie układu przeciwblokującego (ABS). |
| 55 | 10A Cewka odszraniacza tylnej szyby, Cewka ładowania akumulatora |
| 56 | 20A Uruchomienie/rozpoczęcie zasilania panelu bezpieczników w kabinie pasażerskiej |
| 58 | – |
| 59 | – |
| 60 | – |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | – |
| 66 | 20A Pompa paliwa |
| 67 | – |
| 68 | 10A Cewka przekaźnika pompy paliwa |
| 69 | – |
| 70 | 10A Lampa cofania holowania przyczepy |
| 71 | 10A Benzyna: Odpowietrzenie kanistra |
| 72 | 10A Zasilanie cewki przekaźnika PCM/ECM Zasilanie podtrzymujące |
| 73 | – |
| 80 | – |
| 81 | – |
| 82 | 20A Pomocniczy punkt zasilania nr 2 |
| 83 | 20A Pomocniczy punkt zasilania nr 1 |
| 84 | Silnik zmiany biegów 30A 4×4 |
| 85 | 30A Podgrzewane/chłodzone siedzenia |
| 86 | Zasilanie cewki ABS 25A |
| 87 | 20A Pomocniczy punkt zasilania nr 5 |
| 88 | 20A 2013-2016: Pomocniczy punkt zasilania nr 6 |
| 89 | 40A Rozrusznik |
| 90 | 25A Ładowanie akumulatora holowania przyczepy |
| 91 | – |
| 92 | 20A Pomocniczy punkt zasilania nr 4 |
| 93 | 20A Pomocniczy punkt zasilania nr 3 |
| 94 | Instalator 25A nr 1 |
| 95 | Instalator 25A #2 |
| 96 | Pompa ABS 50A |
| 97 | Falownik 40A |
| 98 | – |
| 99 | 40A 2013-2016: Przetwornica zasilania tablicy rozdzielczej |
| 100 | 25A 2011-2014: Kierunkowskazy holowania przyczepy |
| Przekaźnik | |
| 1 | Silnik dmuchawy |
| 2 | – |
| 3 | Diesel: podgrzewacze mocznika |
| 4 | – |
| 5 | Odmrażanie tylnej szyby, podgrzewane lusterka |
| 29 | Lampy do holowania przyczepy |
| 30 | Sprzęgło klimatyzacji |
| 31 | Wycieraczki |
| 38 | Olej napędowy: moduł sterujący zespołem napędowym (PCM) |
| Benzyna: Elektroniczny moduł sterujący (ECM) | |
| 48 | Uruchom/rozpocznij |
| 57 | Pompa paliwowa |
| 74 | Zatrzymanie/skręt w lewo do holowania przyczepy |
| 75 | Zatrzymanie/skręt w prawo do holowania przyczepy |
| 76 | Lampa zapasowa |
| 77 | – |
| 78 | – |
| 79 | – |
| 101 | Rozrusznik |
| 102 | Ładowanie akumulatora holującego przyczepę |
| 103 | – |
| 104 | – |
| 105 | – |
| 106 | – |
| 107 | – |
Bezpieczniki zapalniczki (gniazdo sieciowe) w Fordzie F-250 / F-350 / F-450 / F-550 to bezpieczniki nr 82, 83, 87, 88, 92 i 93.
