Od 2006 roku minivan Ford S-Max produkowany jest w dwóch generacjach. Pierwsza generacja była montowana w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 i 2015. W tym czasie samochód przeszedł zmianę stylizacji. Od 2015 roku do chwili obecnej na rynki dostarczany jest Ford s-max drugiej generacji. W naszym materiale pokażemy oznaczenie skrzynek bezpieczników i przekaźników Forda s-max I generacji, ich schematy oraz lokalizację. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Rzeczywiste przeznaczenie elementów jednostek Forda S-Max może różnić się od prezentowanego i zależy od roku produkcji oraz poziomu wyposażenia.
Komora silnika

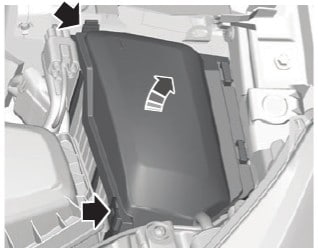

Znajduje się po lewej stronie, pod osłoną ochronną.

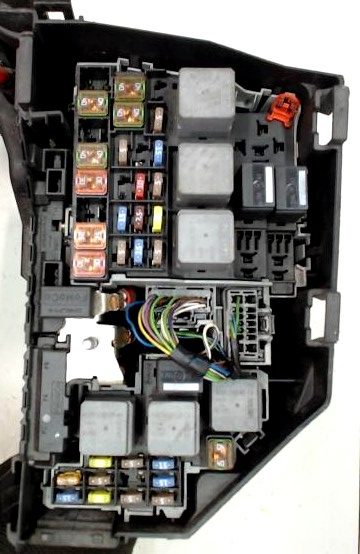

Zdjęcie poglądowe

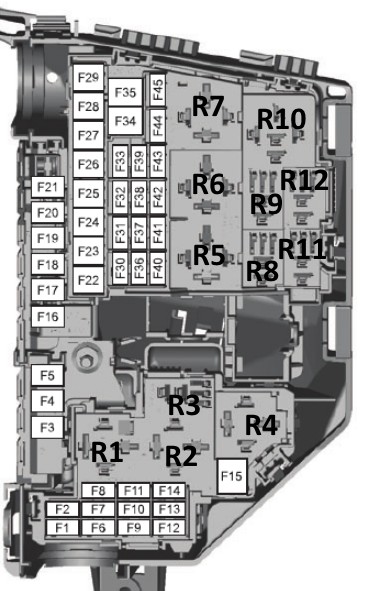

Schemat
Przeznaczenie
| F1 | 10/15A Moduł sterujący skrzynią biegów |
| F2 | 5A Sterowanie świecą żarową |
| F3 | 70 / 80A Wentylator chłodzenia silnika – podwójny wentylator (2,3 l Duratec-HE i 2,2 l Duratorq-TDCi (automatyczny)) Elektrohydrauliczne wspomaganie kierownicy (EHPAS) |
| F4 | Świece żarowe 60A |
| F5 | 60 / 70 A Wentylator chłodzenia silnika (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi (ręczna), 2,0 l Duratec-HE, 2,3 l Duratec-HE i 2,0 l EcoBoost SCTi) Wentylator chłodzenia silnika – podwójny wentylator (1,6 l EcoBoost SCTi) |
| F6 | 7,5 / 10A Czujnik HEGO, czujnik CMS, czujnik tlenu 20A Świeca żarowa parownika |
| F7 | Przekaźnik elektromagnetyczny 5A |
| F8 | 10/15 / 20A Moduł sterujący zespołem napędowym, licznik paliwa, czujnik MAF, zawór kontroli ciśnienia w kolektorze paliwa (system zarządzania silnikiem) |
| F9 | 7,5 / 10 / 15A Zawór odpowietrzający powietrze chłodzące, czujnik TMAF, aktywne żaluzje chłodnicy, zawór obejściowy, cewka przekaźnika, pomocnicza pompa wodna, czujnik MAF, zawór EGR, parownik pompy paliwa |
| F10 | 7,5 / 10 A Moduł sterujący silnika (2,0 l Duratorq-TDCi) Dodatkowa pompa wodna (1,6 l EcoBoost SCTi) |
| F11 | 10A Zawór PCV, zawór VCV, czujnik wody w paliwie, zawór upustowy, zawór wirowy, zmienny zawór wlotowy, zawór EGR, zawór sterujący olejem IVVT (system zarządzania silnikiem) Czujnik T.MAF, zawór rozrządu o zmiennym uwalnianiu, aktywna przesłona chłodnicy, czyszczenie kanistra zawór, zawór sterujący turbosprężarki, regulator ciśnienia doładowania (system zarządzania silnikiem) 7,5A Ciśnienie w szynie paliwowej, licznik paliwa, aktywna przesłona chłodnicy (2,2 l Duratorq-TDCi Stage V) 10A Zawór sterujący turbosprężarki, czujnik MAF, aktywna przesłona chłodnicy, zawór EGR, Zawór VCV (1,6 l Duratorq-TDCi) |
| F12 | 10A Zespół cewki ze świecą zapłonową; zawór oczyszczania kanistra, czujnik ciśnienia wspomagania układu kierowniczego (system zarządzania silnikiem) |
| F12 | 10A Przepustnica układu recyrkulacji spalin (EGR), układ sterowania turbosprężarką z łopatkami obrotowymi (2,0 l Duratorq-TDCi) 5A Cewka przekaźnika 15A Cewki zapłonowe |
| F13 | 15A Klimatyzacja |
| F14 | 15 A Podgrzewacz filtra oleju napędowego (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V i 1,6 l Duratorq-TDCi) 10 A Czujniki tlenu w spalinach (2,2 l Duratorq-TDCi Norma V) |
| F15 | 40A Przekaźnik rozrusznika |
| F 16 | Pomocnicza nagrzewnica wysokoprężna 80A (PTC) |
| F17 | 60A Zasilanie A centralnej skrzynki bezpieczników |
| F18 | 60A Zasilanie B centralnej skrzynki bezpieczników |
| F19 | Zasilanie 60A Z centralnej skrzynki bezpieczników |
| F20 | 60A Zasilanie D centralnej skrzynki bezpieczników |
| F21 | 30A VQM / bez VQM: zestaw wskaźników / jednostka audio / AC / FLR |
| F22 | 30A Moduł pióra wycieraczki |
| F23 | 25/30A Ogrzewana tylna szyba |
| F24 | Spryskiwacze reflektorów 30A |
| F25 | Zawory ABS 30A |
| F26 | Pompa ABS 40A |
| F27 | 25 / 30A Dodatkowa nagrzewnica paliwa |
| F28 | 40A Wentylator nagrzewnicy |
| F29 | rezerwa |
| F30 | 5A Zasilanie ABS 30 |
| F31 | 15A Sygnał dźwiękowy |
| F32 | 5A Nagrzewnica na paliwo – zdalne sterowanie |
| F33 | 5A Jednostka sterująca oświetleniem, elektromagnesy skrzynki bezpieczników w komorze silnika |
| F34 | 40A Ogrzewana przednia szyba, lewa strona |
| F35 | 40A Ogrzewana przednia szyba, prawa strona |
| F36 | 5A ABS 15A Zasilanie wycieraczki tylnej |
| F37 | 7,5/10A Podgrzewane dysze spryskiwaczy przednich |
| F38 | 5A Tempomat adaptacyjny (ACC) 10A Zasilanie PCM/TCM/EHPAS |
| F39 | Adaptacyjny system oświetlenia przedniego 15A (AFS) |
| F40 | 5A Moduł kontroli zasięgu reflektorów/adaptacyjnego systemu reflektorów (AFS). |
| F41 | 20A Panel sterowania |
| F42 | 10A Jednostka sterująca silnika, jednostka sterująca skrzynią biegów, elektrohydrauliczny układ kierowniczy (EHPAS) 5A Osłona IP |
| F43 | 5A Sterowanie zasięgiem reflektorów / moduł AFS 15A Moduł audio / Moduł zamykania zaworu hamulca (BVC) / Moduł cyfrowej transmisji audio (DAB) |
| F44 | 20A Elektrohydrauliczny układ kierowniczy (2,0L Duratorq-TDCi), pompa próżniowa (2,5L Duratec-ST) 5A Klimatyzacja automatyczna (AC) / klimatyzacja ręczna (AC) |
| F45 | 5A Wycieraczka tylna, FLR (start/stop) |
Przekaźnik
- R1 – przekaźnik rozrusznika
- R2 – przekaźnik ECR
- R3 – przekaźnik sprężarki klimatyzacji
- R4 – Przekaźnik świec żarowych do modeli z silnikiem Diesla
- R5 – przekaźnik wentylatora chłodzenia silnika
- R6 – przekaźnik ogrzewania szyby przedniej
- R7 – przekaźnik zacisku 15
- R8 – Przekaźnik do czyszczenia szyb o wysokiej/niskiej prędkości
- R9 – przekaźnik klaksonu
- R10 – przekaźnik spryskiwaczy reflektorów
- R11 – przekaźnik włączenia/wyłączenia wycieraczek
- R12 – Przekaźnik blokady wybieraka AT.
Przedział pasażerski
Znajduje się pod schowkiem i jest zabezpieczona 2 śrubami – zatrzaskami, które należy przekręcić, aby uzyskać dostęp do urządzenia.
Typ 1

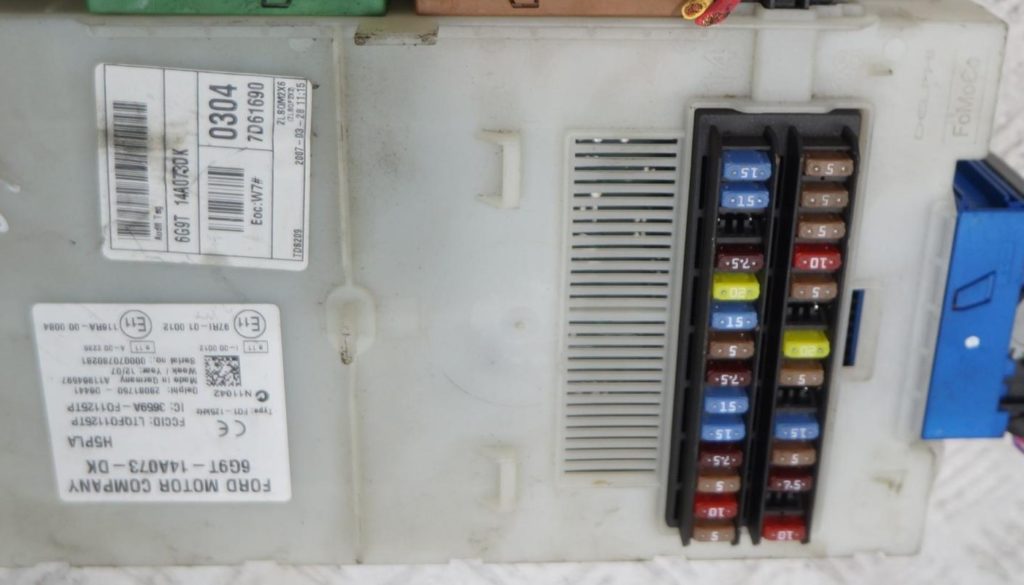

Zdjęcie poglądowe

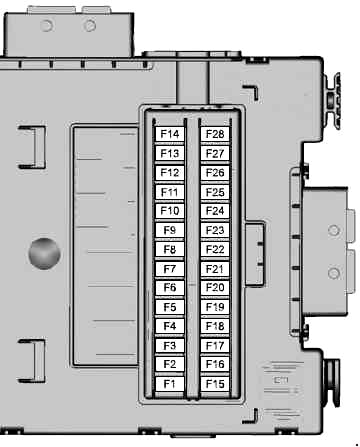

Schemat
Opis
| F1 | 5A Czujnik deszczu |
| F2 | 10A SRS (poduszki powietrzne) |
| F3 | 5A ABS, czujnik odchylenia (ESP), elektryczny hamulec postojowy (EPB), pedał gazu |
| F4 | Zasilanie 7,5A, pedał gazu, bezpiecznik elektroniczny |
| F5 | 15A Wycieraczka tylna |
| F6 | 15A System audio |
| F7 | 7,5A Moduł kierownicy |
| F8 | 5A Zestaw wskaźników |
| F9 | Reflektory świateł drogowych 15A |
| F10 | 2 Łukasz |
| F11 | Światła cofania 7,5A |
| F12 | rezerwa |
| F13 | 15A Przednie światła przeciwmgielne |
| F14 | 15A Spryskiwacz przedniej szyby |
| F15 | 10A Aktywny tempomat (ACC) |
| F 16 | rezerwa |
| F17 | 10A Oświetlenie wewnętrzne |
| F18 | Immobilizer 5A |
| F19 | Zapalniczka 15A |
| F20 | rezerwa |
| F21 | 5A 2006-2007: Radio, czujnik deszczu, 2008-2009: Urządzenie odbierające sygnał radiowy, wewnętrzny czujnik ruchu |
| F22 | Pompa paliwa 7,5/20A |
| F23 | rezerwa |
| F24 | 5A Stacyjka |
| F25 | 10A Klapa wlewu paliwa |
| F26 | 5A Autonomiczne nagłośnienie (system alarmowy), OBD II (diagnostyka komputera pokładowego) |
| F27 | 5A Zespół kolumny kierownicy, moduł klimatyzacji |
| F28 | 5A Włącznik świateł hamowania |
Za zapalniczkę odpowiada bezpiecznik 15A F19.
Typ 2

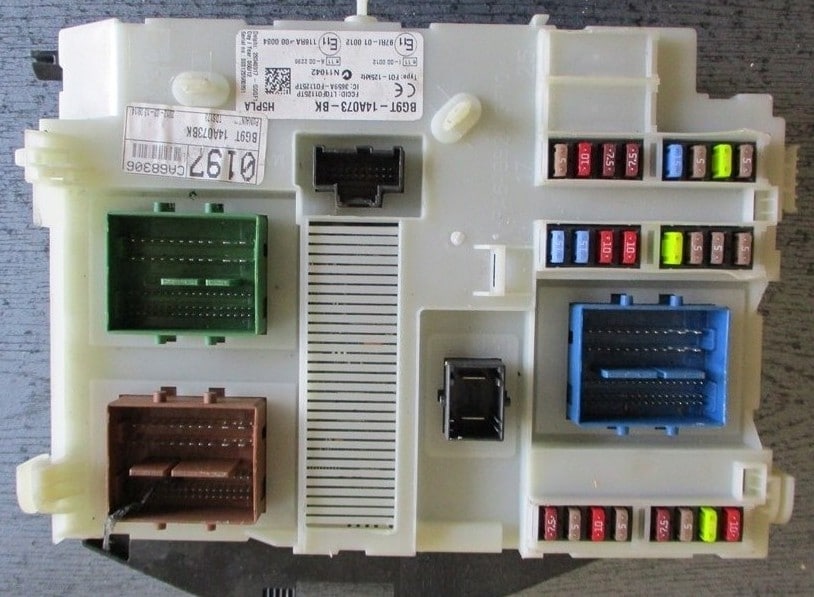

Zdjęcie

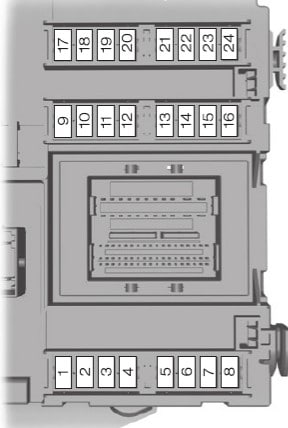

Schemat
Przeznaczenie
| F1 | 7,5A Moduł kierownicy |
| F2 | 5A Tablica przyrządów |
| F3 | 10A Abażury wewnętrzne |
| F4 | Immobilizer silnika 5A |
| F5 | 7,5 A Tempomat adaptacyjny (ACC) |
| F6 | 5A Czujnik deszczu |
| F7 | Zapalniczka 15/20A |
| F8 | 10A Zasilanie łańcucha otwierającego klapkę wlewu paliwa |
| F9 | 15A Spryskiwacze szyby przedniej – tył |
| F10 | 15A Spryskiwacze szyby przedniej – przód |
| F11 | 10 A Zasilanie obwodu odblokowania tylnej klapy |
| F12 | 10A Zasilanie obwodu zamykającego klapkę wlewu paliwa |
| F13 | 20A Pompa paliwa |
| F13 | Pompa paliwa 7,5 / 20 A (2,2 l Duratorq-TDCi Norma V) |
| F14 | 5A Zdalny odbiór częstotliwości, wewnętrzny czujnik ruchu |
| F15 | 5A Stacyjka (przełącznik) |
| F 16 | 5A Autonomiczne nagłośnienie (system alarmowy), OBD II (diagnostyka komputera pokładowego) |
| F17 | 5A Napęd wibracyjny kierownicy |
| F18 | Zasilanie 10A SRS (poduszka powietrzna). |
| F19 | ABS 7,5 A, czujnik odchylenia (ESP), elektryczny hamulec postojowy (EPB), moc pedału przyspieszenia |
| F20 | 7,5A Zasilanie elektroniczne, bezpiecznik elektroniczny, automatycznie przyciemniające się lusterko, system ostrzegania o opuszczeniu pasa ruchu |
| F21 | 15A System audio (w tym sterowanie głosowe) |
| F22 | 5A Włącznik świateł hamowania |
| F23 | 20A Wyłaz dachowy |
| F24 | 5A Zespół kolumny kierownicy, moduł klimatyzacji |
W przypadku zapalniczki jest bezpiecznik nr 7 o wartości 15 A lub 20 A.
Bagażnik

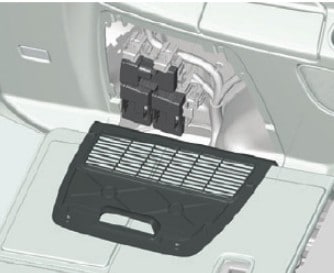

Znajduje się z boku, za osłoną zabezpieczającą.

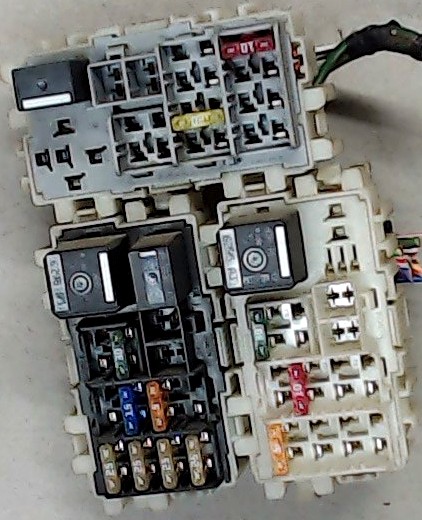

Zdjęcie poglądowe
Schemat
Oznaczenie
| FA1 | 25A Sterownik lewych przednich drzwi (elektryczne szyby, centralny zamek, składane lusterka, podgrzewane lusterka) |
| FA2 | 25A Sterownik prawych przednich drzwi (elektryczne szyby, centralny zamek, składane lusterka, podgrzewane lusterka) |
| FA3 | 25A Sterownik tylnych lewych drzwi (elektrycznie sterowane szyby) |
| FA4 | 25A Sterownik tylnych prawych drzwi (elektrycznie sterowane szyby) |
| FA5 | 10A Blokowanie zamków drzwi tylnych bez udziału sterowników drzwi |
| FA6 | Gniazda zasilające 15A do podłączenia dodatkowego sprzętu |
| FA7 | Przekaźnik elektromagnetyczny 5A |
| FA8 | 20A 2010-2015: Moduł systemu bezkluczykowego pojazdu |
| FA9 | 5A 2011-2015: Cewki przekaźników VQM (start/stop) |
| FA10 | 30A 2006-2010: Elektryczna regulacja fotela kierowcy |
| FA11 | 20A Akcesoria, moduł przyczepy |
| FA12 | 30A 2011-2015: Elektryczna regulacja fotela kierowcy |
| FB1 | 15A 2011-2015: System żaluzji przeciwsłonecznych 5 2006-2010: Pomoc przy parkowaniu, BLIS |
| FB2 | 15A Jednostka sterująca zawieszeniem |
| FB3 | 15A Podgrzewany fotel kierowcy |
| FB4 | 15A Podgrzewane przednie siedzenie pasażera |
| FB5 | rezerwa |
| FB6 | 10A Układ klimatyzacji dla pasażerów z tyłu |
| FB7 | rezerwa |
| FB8 | 5A 2011-2015: Pomoc w parkowaniu, BLIS 10A System żaluzji słonecznych |
| FB9 | 30A Elektryczna regulacja położenia przedniego siedzenia pasażera |
| FB10 | 10A Alarm antykradzieżowy |
| FB11 | rezerwa |
| FB12 | rezerwa |
| FC1 | 7,5A Elektryczne szyby tylnych bocznych |
| FC2 | Elektryczny hamulec postojowy 30A (EPB) |
| FC3 | Elektryczny hamulec postojowy 30A (EPB) |
| FC4 | 10A Klimatyzacja tylna |
| FC5 | 20A 2011-2015: Samochód z systemem bezkluczykowego uruchamiania 7,5 A 2006-2010: Rozrywka dla tylnych siedzeń / zmieniarka CD |
| FC6 | 20A Wentylator klimatyzatora tylnego |
| FC7 | 5A Moduł funkcyjny pamięci siedzenia |
| FC8 | 7.5A 2011-2015: Rozrywka dla tylnych siedzeń / zmieniarka CD 20A 2010: Samochód z systemem bezkluczykowego uruchamiania |
| FC9 | Wzmacniacz audio 20A |
| FC10 | 10A Sony audiofil |
| FC11 | rezerwa |
| FC12 | rezerwa |
