Ford Mondeo 3 generacji był produkowany w latach 2000, 2001, 2002, 2003, 2004, 2005, 2006 i 2007 w wersjach nadwozia typu sedan, kombi i hatchback, zarówno z silnikami benzynowymi, jak i wysokoprężnymi. Seria ta przeszła duże zmiany w porównaniu do swoich poprzedników, samochód jest większy i solidniejszy. W naszym artykule znajdziesz oznaczenie skrzynek bezpieczników i przekaźników Forda Mondeo Mk3 , lokalizację skrzynek, ich zdjęcia i schematy. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę. Pokażemy również lokalizację wszystkich elektronicznych jednostek sterujących.
Lokalizacja jednostek sterujących

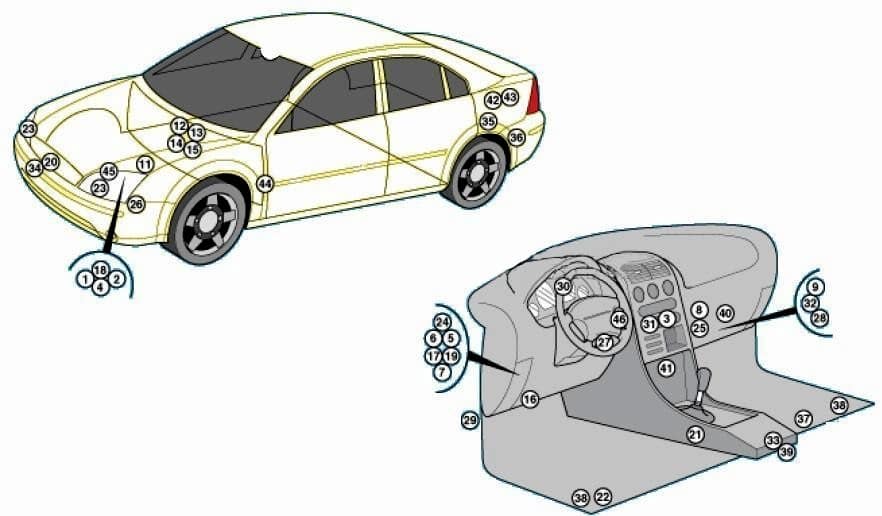

Ogólna lokalizacja jednostek sterujących
Przeznaczenie
| 1 | Dioda sprzęgła sprężarki klimatyzacji – skrzynka bezpieczników/przekaźników silnika |
| 2 | Przekaźnik położenia przepustnicy całkowicie otwartej (sprężarka klimatyzacji) – skrzynka bezpieczników silnika/przekaźników |
| 3 | Elektroniczna jednostka sterująca klimatyzatora |
| 4 | Bezpiecznik klimatyzacji – bezpiecznik pod maską/skrzynka przekaźników (bezpiecznik F31) |
| 5 | Bezpiecznik klimatyzacji – bezpieczniki pod deską rozdzielczą/skrzynka przekaźników, bezpiecznik F65 |
| 6 | Bezpiecznik klimatyzacji – skrzynka bezpieczników/przekaźników pod deską rozdzielczą, bezpiecznik F76 |
| 7 | Bezpiecznik klimatyzacji – bezpieczniki pod deską rozdzielczą/skrzynka przekaźników, bezpiecznik F82 |
| 8 | Jednostka sterująca silnikiem wentylatora klimatyzatora / nagrzewnicy (z automatyczną regulacją temperatury) |
| 9 | Jednostka sterująca zabezpieczeniem przed kradzieżą – w wielofunkcyjnej centrali sterującej |
| 10 | Czujnik deszczu/światła słonecznego – wewnętrzne lusterko wsteczne |
| 11 | Bateria akumulatorowa |
| 12 | Przekaźnik podgrzewacza płynu chłodzącego 1 |
| 13 | Przekaźnik podgrzewacza płynu chłodzącego 2 |
| 14 | Elektroniczna jednostka sterująca tempomatem (tempomat) – benzyna |
| 15 | Silnik/napęd tempomatu |
| 16 | Złącze diagnostyczne (DLC) |
| 17 | Przekaźnik oświetlenia dziennego – w pobliżu skrzynki bezpieczników/przekaźników pod deską rozdzielczą |
| 18 | Skrzynka bezpieczników/przekaźników, komora silnika |
| 19 | Deska rozdzielcza skrzynki bezpieczników/przekaźników |
| 20 | Czujnik(i) przedniej poduszki powietrznej – komora silnika |
| 21 | Dodatkowy bezpiecznik 1 (sterownik multimedialny 7,5A) – pod konsolą środkową |
| 22 | Dodatkowy bezpiecznik 2 (zmieniarka CD 3A) – pole przedniego siedzenia |
| 23 | Sterownik reflektorów ksenonowych – w reflektorze |
| 24 | Przekaźnik pompy spryskiwaczy reflektorów – pod skrzynką bezpieczników/przekaźników pod deską rozdzielczą |
| 25 | Rezystor silnika dmuchawy nagrzewnicy (ręczna regulacja temperatury) |
| 26 | Klakson – komora silnika |
| 27 | Jednostka sterująca immobilizera |
| 28 | Przekaźnik kierunkowskazów – w wielofunkcyjnej jednostce sterującej |
| 29 | Bezwładnościowy wyłącznik dopływu paliwa – za lewym bocznym panelem ochronnym |
| 30 | Jednostka sterująca zestawu wskaźników |
| 31 | Jednostka sterująca nawigacją – tablica przyrządów |
| 32 | Wielofunkcyjna jednostka sterująca – funkcje: Wycieraczki/spryskiwacze przedniej szyby, wycieraczka/spryskiwacz tylnej szyby, podgrzewana szyba przednia, podgrzewana szyba tylna, centralny zamek, pilot do centralnego zamka, zabezpieczenie przed kradzieżą, kierunkowskazy, jednostka ostrzegająca o nie wyłączonych światłach, ostrzegawczy drzwi układu są otwarte lub niezamknięte, kontrolka układu ładowania, sygnalizacja niezapiętych pasów bezpieczeństwa, kontrolka świec żarowych |
| 33 | Jednostka sterująca multimediami |
| 34 | Czujnik temperatury zewnętrznej – za przednim zderzakiem |
| 35 | Jednostka sterująca systemem parkowania |
| 36 | Przekaźnik świateł przeciwmgielnych – Złącze elektryczne przyczepy – Lewy przedział bagażowy |
| 37 | Sterownik systemu ostrzegania o niezapiętym pasie bezpieczeństwa (09/02) – pod siedzeniem pasażera |
| 38 | Boczne czujniki SRS – lewy/prawy próg |
| 39 | Sterownik SRS – pod konsolą środkową, pośrodku |
| 40 | Jednostka telematyczna |
| 41 | Telefoniczna jednostka sterująca |
| 42 | Sterownik przyczepy 1 – lewa strona bagażnika |
| 43 | Sterownik przyczepy 2 – lewa strona bagażnika |
| 44 | Elektroniczna jednostka sterująca skrzynią biegów (5-biegowa skrzynia biegów) – przedni lewy słupek |
| 45 | Czujnik prędkości pojazdu – skrzynia biegów |
| 46 | Sterownik wycieraczek szyby przedniej/reflektorów – za deską rozdzielczą |
Komora silnika

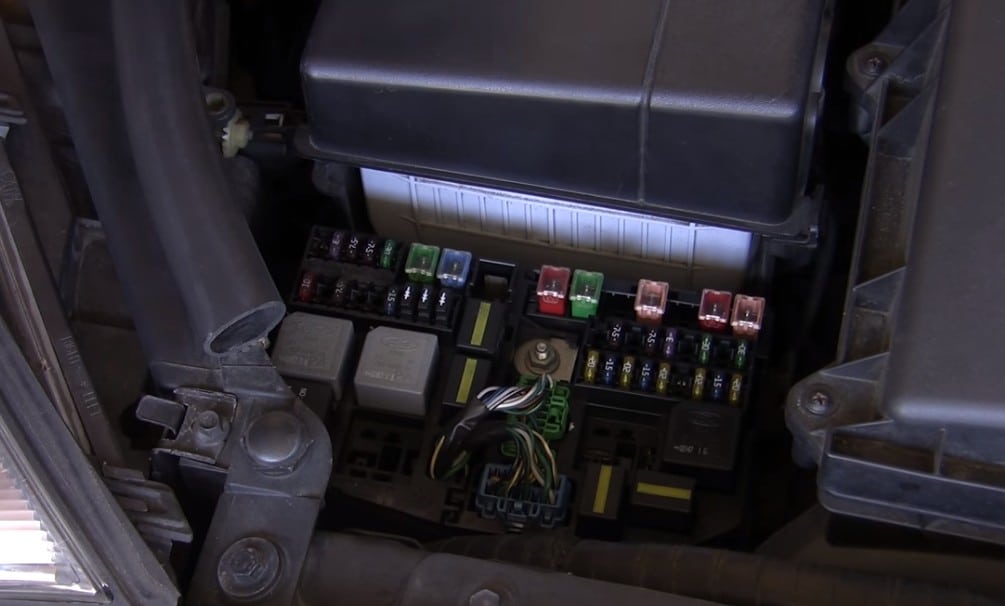

Skrzynka bezpieczników i przekaźników znajduje się po lewej stronie obok reflektora i jest zakryta pokrywą ochronną.

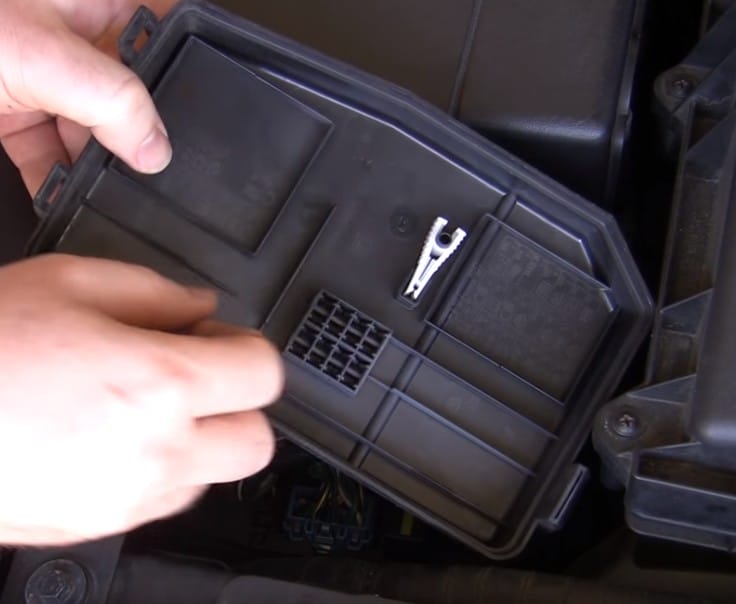

Na odwrocie którego znajdować się będzie aktualny schemat z oznaczeniem elementów.

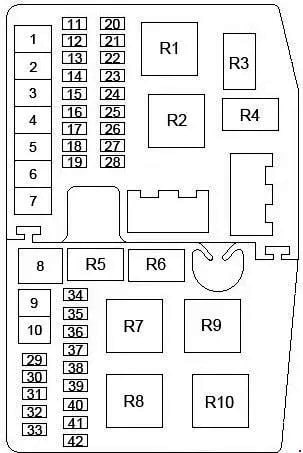

Schemat
Przeznaczenie
| 1 | 30A ABS |
| 2 | 50A Przekaźnik zapłonu |
| 3 | Silniki wysokoprężne 60A: Podgrzewacz silnika |
| 4 | 30A Ogrzewana tylna szyba |
| 5 | Modele 20A Facelift: Podgrzewane siedzenia |
| 6 | 40A Wentylator nagrzewnicy |
| 7 | Zasilanie główne 50A |
| 8 | 60A Wentylator chłodzący, przekaźnik podgrzewania wstępnego |
| 9 | ECU przekaźnika 20A |
| 10 | 40A Wentylator chłodzący |
| 11 | 30A Podgrzewana szyba przednia |
| 12 | rezerwa |
| 13 | 30A Podgrzewana szyba przednia |
| 14 | rezerwa |
| 15 | 3A Podgrzewana szyba przednia |
| 16 | 7,5 A Reflektory normalne: Lewe światło mijania 20 A Reflektory ksenonowe: Lewe światło mijania |
| 17 | Automatyczna skrzynia |
| 18 | 7,5 A Reflektory normalne: Prawe światło mijania 20 A Reflektory ksenonowe: Prawe światło mijania |
| 19 | rezerwa |
| 20 | 20A ABS |
| 21 | Włącznik światła 15A |
| 22 | 20A Przekaźnik spryskiwaczy reflektorów |
| 23 | 7,5 A Pakiet ST220: Akumulator zapasowy syreny 20 A Silniki Diesla: Dodatkowa nagrzewnica |
| 24 | 20A Centralny zamek |
| 25 | 15A Ostrzeżenie o zagrożeniach i kierunkowskazy |
| 26 | Przekaźnik klaksonu 20A |
| 27 | 15A Przekaźnik pompy paliwa, podgrzewana przednia szyba |
| 28 | 20A Stacyjka |
| 29 | 30A Przekaźnik rozrusznika |
| 30 | Generator 7,5A |
| 31 | Klimatyzator 7,5A |
| 32 | 3A Sterownik silnika, automatyczna skrzynia biegów |
| 33 | Przekaźnik elektroniczny 7,5A |
| 34 | Dioda modułu elektronicznego (EEC) |
| 35 | Dioda sprzęgła sprężarki klimatyzacji |
| 36 | Dioda wentylatora chłodzenia silnika |
| 37 | 15A czujnik tlenu |
| 38 | Nieużywany |
| 39 | Nieużywany |
| 40 | 7,5A Czujnik prędkości, zawory sterujące silnikiem |
| 41 | Nieużywany |
| 42 | 10A Silniki benzynowe: Jednostka sterująca silnika. 15 Silniki Diesla: Jednostka sterująca silnika |
| Przekaźnik | |
| R1 | Przekaźnik świateł mijania |
| R2 | Przekaźnik odmgławiacza przedniej szyby |
| R3 | Przekaźnik klaksonu |
| R4 | Przekaźnik pompy paliwa |
| R5 | Przekaźnik EBU |
| R6 | Przekaźnik klimatyzatora |
| R7 | Przekaźnik wentylatora chłodzącego |
| R8 | Silniki Diesla: Przekaźnik ogrzewania postojowego ST220 z automatyczną skrzynią biegów: Przekaźnik świateł cofania |
| R9 | Przekaźnik wentylatora chłodzącego Automatyczne silniki wysokoprężne: Przekaźnik światła cofania |
| R10 | Przekaźnik rozrusznika |
Przedział pasażerski
Znajduje się po stronie kierowcy, pod deską rozdzielczą, za schowkiem.

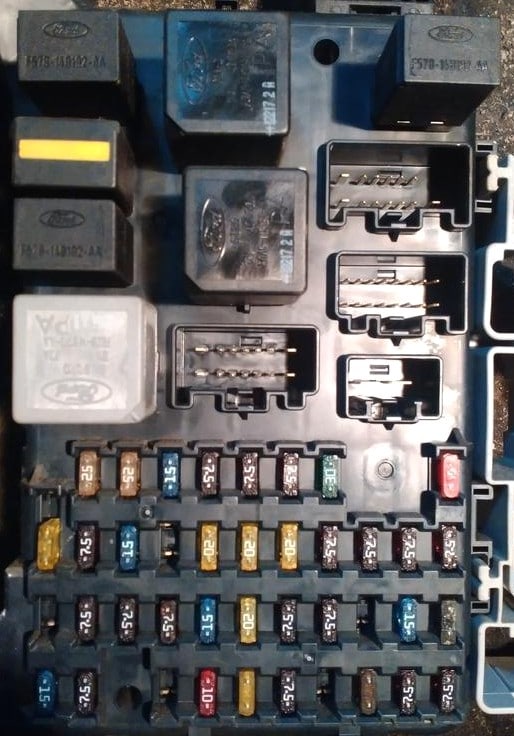

Zdjęcie poglądowe

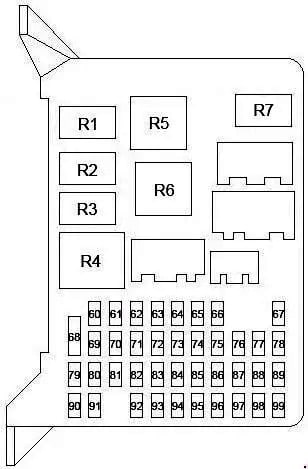

Schemat
Przeznaczenie
| 60 | 25A Okno po lewej stronie |
| 61 | 25A Okno po prawej stronie |
| 62 | 15A Przednie światła przeciwmgielne, tylne światła przeciwmgielne |
| 63 | 7,5A Światła boczne po prawej stronie |
| 64 | 7,5A Światła pozycyjne po lewej stronie |
| 65 | Klimatyzator 7,5A |
| 66 | Fotel kierowcy elektrycznie sterowany 30A |
| 67 | Alarm 7,5A |
| 68 | Zapalniczka 15A |
| 69 | 7,5A System audio, zestaw wskaźników |
| 70 | 15A Wagon: Gniazdo tylne |
| 71 | 10A System rozrywki dla tylnych siedzeń |
| 72 | Radia 20A |
| 73 | 20A Łukasz |
| 74 | 20A Złącze przyczepy |
| 75 | Lusterka 7,5A Elektryczne |
| 76 | Klimatyzator 7,5A |
| 77 | 7,5A ABS, kontrola trakcji |
| 78 | 7,5A Zestaw wskaźników, poduszki powietrzne |
| 79 | rezerwa |
| 80 | 7,5A Automatyczna skrzynia biegów, światła cofania |
| 81 | 7,5A Czujnik temperatury (system automatycznej kontroli temperatury), automatyczna skrzynia biegów, czujnik poduszki powietrznej pasażera |
| 82 | 7,5A Tempomat, klimatyzacja, podgrzewany układ spryskiwaczy szyb, ogrzewanie postojowe |
| 83 | 15A Podgrzewane siedzenia |
| 84 | Światła do jazdy dziennej 20A |
| 85 | 7,5A Lewe światło drogowe |
| 86 | 7,5 A Prawe światło drogowe |
| 87 | rezerwa |
| 88 | Światła do jazdy dziennej 15A |
| 89 | Poduszki powietrzne 7,5A |
| 90 | 15A Wycieraczka tylna |
| 91 | 7.5A Szyby, szyberdach, lusterka z przyciemnianiem |
| 92 | 20A Złącze przyczepy |
| 93 | 10A Światła stopu, przekaźnik nagrzewnicy |
| 94 | 20A Wycieraczka i spryskiwacz szyby przedniej |
| 95 | 7,5 A Światła mijania, przekaźnik spryskiwaczy reflektorów |
| 96 | rezerwa |
| 97 | Oświetlenie tablicy rejestracyjnej 7,5 A, oświetlenie schowka podręcznego, centralny moduł czasowy |
| 98 | Lusterka 7,5A Elektryczne, podgrzewane lusterka |
| 99 | 7,5 / 10A Oświetlenie wewnętrzne |
Za zapalniczkę odpowiada bezpiecznik nr 68, 15A.
Przekaźnik
- Przekaźnik świateł drogowych reflektorów
- Przekaźnik wycieraczki tylnej
- Przekaźnik silnika wycieraczek szyby przedniej
- Przekaźnik głównych obwodów zapłonowych
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik silnika dmuchawy nagrzewnicy
- Przekaźnik pomocniczych obwodów zapłonowych
Można oddzielnie zlokalizować kilka bezpieczników: 7,5A Wbudowany w moduł multimedialny i 3A w zmieniarce CD, pod przednim siedzeniem pasażera.
A jeśli masz jakieś pytania, napisz w komentarzach.
