Ford Edge (2007 – 2015) bezpieczniki i przekaźniki

Ford Edge to średniej wielkości crossover produkowany od 2006 roku do chwili obecnej w 3 generacjach. W naszej publikacji zamieścimy informacje opisujące skrzynki bezpieczników i przekaźników Forda Edge I generacji wyprodukowane w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 i 2015. Pokażemy lokalizację skrzynek oraz ich schematy z zdjęciami ich wykonania.

Sprawdź aktualne przyporządkowanie bezpieczników i przekaźników w dokumentacji technicznej lub oznaczeniu na odwrocie pokrywy.

Komora silnika

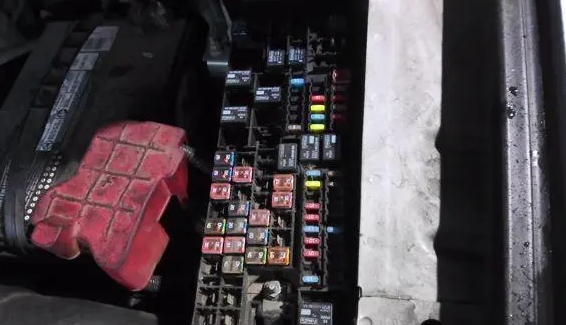

Znajduje się pod maską po lewej stronie, obok akumulatora, pod osłoną zabezpieczającą.

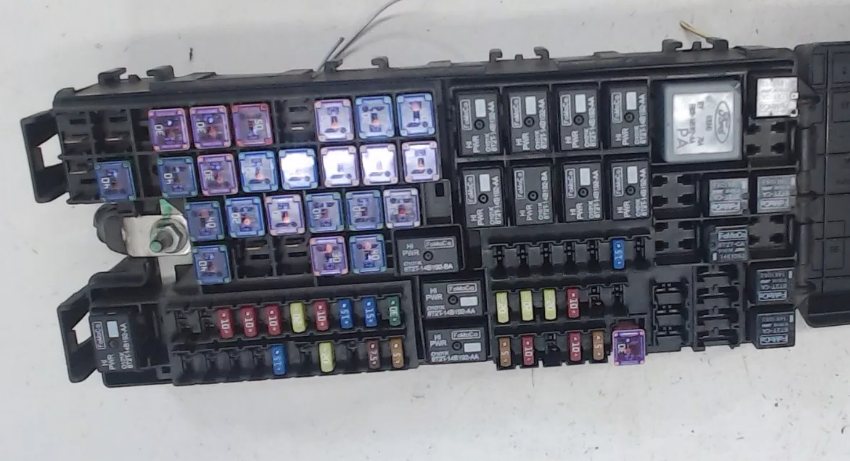

Zdjęcie poglądowe

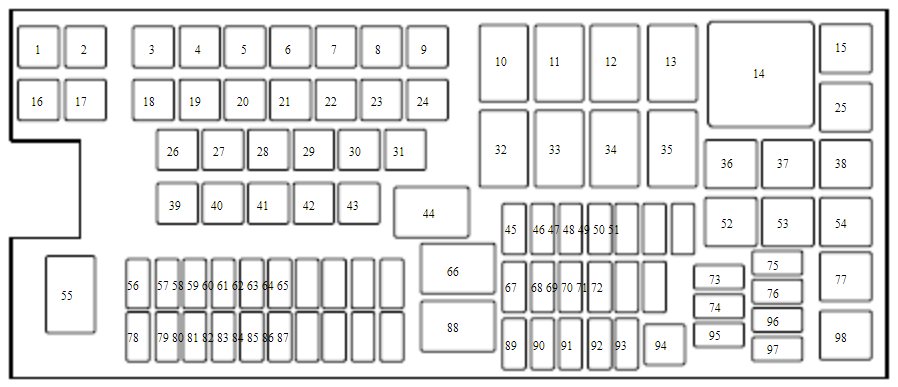

Schemat

Opis

1. Nieużywany
2. Nieużywany
3. Nieużywany
4. 30 A – Wycieraczki
5. 40 A – Pompa układu przeciwblokującego (ABS).
6. Nieużywany
7. 30 A — Elektrycznie podnoszone tylne drzwi
8. 20 A – Przezroczysty właz
9. 20 A – Gniazdo zasilania 2 (tył konsoli)
10. Nieużywany
11. Ogrzewana tylna szyba i podgrzewany przekaźnik lusterek
12. Nieużywany
13. Przekaźnik rozrusznika
14. Nieużywany
15. Przekaźnik pompy paliwa
16. Nieużywany
17. Nieużywany
18. 40 A – Silnik dmuchawy przedniej
19. 30 A – Rozrusznik
20. 20 A – Gniazdo zasilania 1 (przód konsoli)
21. 20 A – Gniazdo zasilania (bagażnik)
22. Nieużywany
23. 30 A Fotel kierowcy
24. Nieużywany
25. Nieużywany
26. 40 A – Ogrzewana tylna szyba
27. 20 A – Gniazdo zasilania z przodu kabiny pasażerskiej lub zapalniczka
28. 30 A – Fotele z klimatyzacją
29. Nieużywany
30. Nieużywany
31. Nieużywany
32. Nieużywany
33. Nieużywany
34. Przekaźnik obwodu silnika wentylatora dmuchawy
35. Nieużywany
36. Przekaźnik odblokowania tylnego rzędu siedzeń
37. Przekaźnik prawego kierunkowskazu/świateł hamowania przyczepy
38. Nieużywany
39. 40 A – Wentylator chłodzący (w pojazdach z hakiem holowniczym) 60 A – Wentylator chłodzący (w pojazdach bez haka holowniczego)
40. 40 A – Wentylator chłodzący (tylko w pojazdach z hakiem holowniczym)
41. Nieużywany
42. 30 A – Fotel pasażera
43. 25 A – Zawory układu przeciwblokującego (ABS).
44. Przekaźnik spryskiwacza tylnej szyby
45. 5 A – Czujnik deszczu
46. Nieużywany
47. Nieużywany
48. Nieużywany
49. Nieużywany
50. 15 A Podgrzewane lustro
51. Nieużywany
52. Przekaźnik świateł hamowania
53. Przekaźnik lewego kierunkowskazu/światła stopu przyczepy
54. Nieużywany
55. Przekaźnik wycieraczek
56. 15 A – Moduł sterujący skrzynią biegów (silnik 2,0 l)
57. 20 A – Reflektor lewy z lampą wyładowczą dużej intensywności
58. 10 A – Czujnik generatora
59. 10 A – Włącznik/wyłącznik. hamulce
60. 15 A – Światła stopu
61. 10 A – Odblokuj tylne siedzenie
62. 10 A – Przełącznik klimatyzacji
63. 15 A – Przekaźnik kierunkowskazów przyczepy/świateł hamowania
64. 20 A – Silnik wycieraczki tylnej szyby
65. 15 A – Pompa paliwa
66. Przekaźnik modułu sterującego układu napędowego
67. 20 A – Zasilanie pojazdu 2
68. 15 A – Zasilanie pojazdu 4
69. 15 A – Zasilanie pojazdu 1 (silniki 3,5 / 3,7L) 20 A – Zasilanie pojazdu 1 (silniki 2,0L)
70. 10 A – Przekaźnik układu klimatyzacji, moc pojazdu 3, moduł układu napędu na wszystkie koła (silniki 3,5 / 3,7L), wymuszone zamykanie żaluzji (silnik 2,0L)
71. Nieużywany
72. Nieużywany
73. Nieużywany
74. Nieużywany
75. Lampka podświetlająca przełącznik klimatyzacji (silniki 3,5 / 3,7 l)
76. Nieużywany
77. Przekaźnik świateł postojowych przyczepy
78. 20 A – Reflektor prawy, z lampą wyładowczą dużej intensywności
79. 5 A – Aktywny tempomat
80. Nieużywany
81. Nieużywany
82. 15 A – Spryskiwacz tylnej szyby
83. Nieużywany
84. 20 A – Światła postojowe przyczepy
85. Nieużywany
86. 7,5 A – Przekaźnik modułu sterującego układu napędowego, stała moc (silniki 3,5 / 3,7 l)
87. 5 A – Przekaźnik rozruchu
88. Uruchom przekaźnik
89. Nieużywany
90. 5 A — Silniki poziomowania reflektorów (tylko Chiny) 10 A — Przekaźnik modułu sterującego układu napędowego, moduł sterujący skrzyni biegów (silnik 2,0 l)
91. 10 A – Tempomat adaptacyjny (silniki 3,5 / 3,7 l) 5 A – Podgrzewacz
    płynu przekładniowego do automatycznej skrzyni biegów (silnik 2,0 l)
92. 10 A – Moduł układu przeciwblokującego
93. 5 A – Przekaźnik silnika dmuchawy/ogrzewania tylnej szyby
94. 30 A – Działanie/uruchomienie tablicy bezpieczników kabiny pasażerskiej
95. Nieużywany
96. Dioda elektromagnetyczna przedmuchu kanistra (silnik 2,0 l)
97. Dioda podgrzewacza płynu w skrzyni biegów dla automatycznej skrzyni biegów (silnik 2,0 l)
98. Przekaźnik wyłącznika klimatyzacji

Bezpiecznik nr 27, 20A odpowiada za przednią zapalniczkę.

Również na samym akumulatorze, a raczej na jego zacisku dodatnim, znajdują się bezpieczniki mocy w postaci bezpieczników topikowych.

Przedział pasażerski

Znajduje się pod deską rozdzielczą po stronie kierowcy.

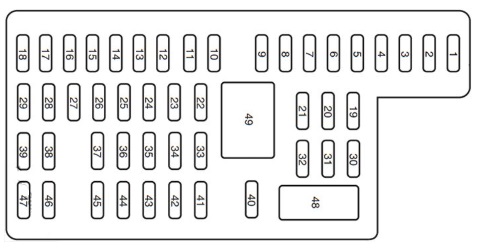

Schemat

Przeznaczenie

1. 30 A – Inteligentne okno przednie kierowcy
2. 15 A – Nieużywany (zapasowy)
3. 30 A – Nieużywany (zapasowy)
4. 10 A – Przekaźnik do lamp, dołączany na zamówienie
5. 20 A – Nieużywany (zapasowy)
6. 5 A – moduł RF
7. 7,5 A — Przełącznik położenia lusterka elektrycznego, przełącznik fotela z pamięcią, fotel kierowcy
8. 10 A – Nieużywany (zapasowy)
9. 10 A – Drzwi tylne podnoszone z napędem elektrycznym
10. 10 A – Przekaźnik trybu pracy / trybu zasilania urządzeń pomocniczych
11. 10 A – Tablica przyrządów, wyświetlacz dachowy
12. 15 A – Oświetlenie wewnętrzne, oświetlenie stopni, oświetlenie
13. 15 А – Kierunkowskazy skrętu w prawo
14. 15 A – Kierunkowskazy lewe
15. 15 A – Światła cofania, światła stopu, górne światła stopu
16. 10 A – Reflektory świateł mijania (prawe)
17. 10 A – Reflektory świateł mijania (lewe)
18. 10 A – Podświetlenie klawiatury, blokada zmiany biegów, kontrolka działania przycisku start, pasywne zabezpieczenie przed kradzieżą, aktywacja modułu sterującego zespołem napędowym, zasilanie drugiego rzędu
19. 20 A – Wzmacniacz (Sony)
20. 20 A – Przekaźnik blokowania / odblokowywania – dla pojazdów bez inteligentnych kluczy
21. 10 A – Nieużywany (zapasowy)
22. 20 A – Przekaźnik klaksonu
23. 15 A – Moduł sterujący w kierownicy, inteligentny dostęp, włącznik reflektorów
24. 15 A – Diagnostyka pokładowa
25. 15 A – Mechanizm otwierania tylnych drzwi podnoszonych
26. 5 A – Moduł globalnego systemu pozycjonowania (GPS).
27. 20 А – Inteligentny klucz dostępu
28. 15 A – Stacyjka (bez systemu inteligentnego dostępu), immobilizer, przycisk uruchamiania silnika (jeśli występuje system inteligentnego dostępu)
29. 20 A – Radio, wielofunkcyjny wyświetlacz informacyjny, elektroniczna tapicerka, moduł SYNC
30. 15 A – Przednie światła pozycyjne, dodatkowe światła pozycyjne
31. 5 A – Nieużywany (zapasowy)
32. 15 A – Podświetlenie włącznika zamka, szyberdach przezroczysty, elektrycznie sterowana szyba (drzwi kierowcy), kompas/lusterko wsteczne z automatycznym przyciemnianiem
33. 10 A – Nieużywany (zapasowy)
34. 10 A – System monitorowania przestrzeni za samochodem, kamera cofania, monitorowanie „martwych punktów”
35. 5 A – Wyświetlacz sufitowy, korekta zasięgu reflektorów
36. 10 A – Nieużywany (zapasowy)
37. 10 А – Układ kontroli mikroklimatu (silniki 3,5L / 3,7)
38. 10 A – Nieużywany (zapasowy)
39. 15 A – Reflektory świateł drogowych
40. 10 A – Tylne światła pozycyjne, oświetlenie tablicy rejestracyjnej
41. 7,5 A – czujnik klasyfikacji siedzenia w samochodzie, moduł sterujący systemem poduszek powietrznych i pasów
    bezpieczeństwa
42. 5 A – Przełącznik wspomagania ruszania pod górę (silnik 2,0 l)
43. 10 A – Nieużywany (zapasowy)
44. 10 A – Nieużywany (zapasowy)
45. 5 A – Nieużywany (zapasowy)
46. 10 А – System kontroli mikroklimatu
47. 15 A – Lusterka z kierunkowskazami
48. 30 A – Wyłącznik automatyczny Elektryczne szyby
49. Przekaźnik opóźnienia wyłączenia zasilania akcesoriów

To wszystko. A jeśli masz coś do dodania, napisz w komentarzach.
