Ford Mondeo 4 generacji był produkowany w latach 2007, 2008, 2009, 2010, 2011, 2012 i 2013 zarówno z silnikami benzynowymi, jak i wysokoprężnymi. W tym czasie samochód przeszedł jedną zmianę stylizacji. W naszej publikacji można znaleźć oznaczenia skrzynek bezpieczników i przekaźników Forda Mondeo Mk4 , ich lokalizację, schematy i zdjęcia ich wykonania. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Model ten posiada 3 główne skrzynki z bezpiecznikami i przekaźnikami: w komorze silnika, w kabinie pasażerskiej i w bagażniku.
Przedział pasażerski

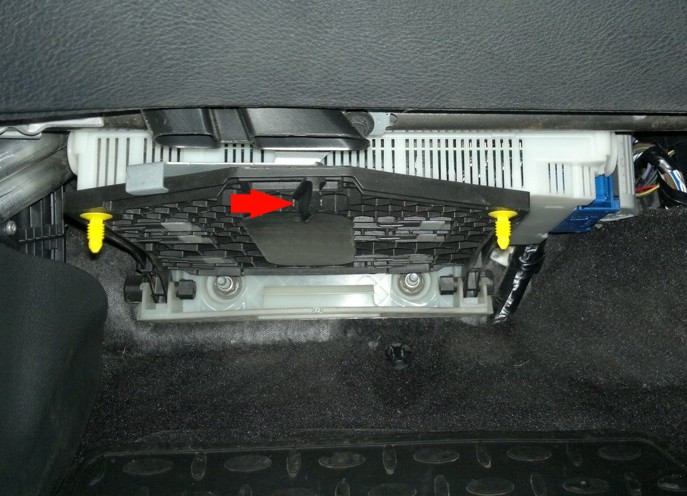

Znajduje się pod schowkiem na rękawiczki. Aby uzyskać dostęp, wystarczy przekręcić śrubę mocującą, a urządzenie opadnie.

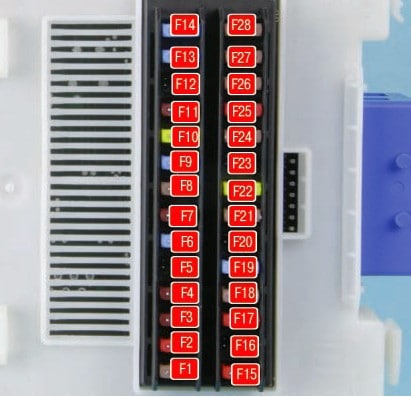

Typ 1
Schemat
Opis
| F1 | 5A Czujnik deszczu |
| F2 | Zasilanie 10A SRS (poduszka powietrzna). |
| F3 | 5A Czujnik zboczenia z kursu (ESP), elektryczny hamulec postojowy |
| F4 | Zasilanie 7,5A, pedał gazu, bezpiecznik elektroniczny |
| F5 | 15A Wycieraczka tylna |
| F6 | 15A System audio (w tym sterowanie głosowe) |
| F7 | 7,5A Moduł kierownicy |
| F8 | Deska rozdzielcza 5A |
| F9 | Reflektory świateł drogowych 15A |
| F10 | 20A Klapa wentylacyjna elektryczna |
| F11 | Światła cofania 7,5A |
| F12 | rezerwa |
| F13 | Żarówka przedniego światła przeciwmgłowego 15A |
| F14 | 15A Spryskiwacz przedniej szyby |
| F15 | 10A Aktywny tempomat (ACC) |
| F 16 | rezerwa |
| F17 | 10A Abażury wewnętrzne |
| F18 | Immobilizer silnika 5A |
| F19 | Zapalniczka 15A |
| F20 | rezerwa |
| F21 | Odbiornik RF 5A, czujnik deszczu |
| F22 | 20A Pompa paliwa |
| F23 | rezerwa |
| F24 | 5A Stacyjka (rozrusznik i przyrządy) |
| F25 | 10A Klapa wlewu paliwa |
| F26 | 5A Autonomiczne nagłośnienie (system alarmowy), OBD II (diagnostyka komputera pokładowego) |
| F27 | 5A Zespół kolumny kierownicy, moduł klimatyzacji |
| F28 | 5A Włącznik świateł hamowania |
W tej wersji za zapalniczkę odpowiada bezpiecznik nr 19, 15A.
Typ 2

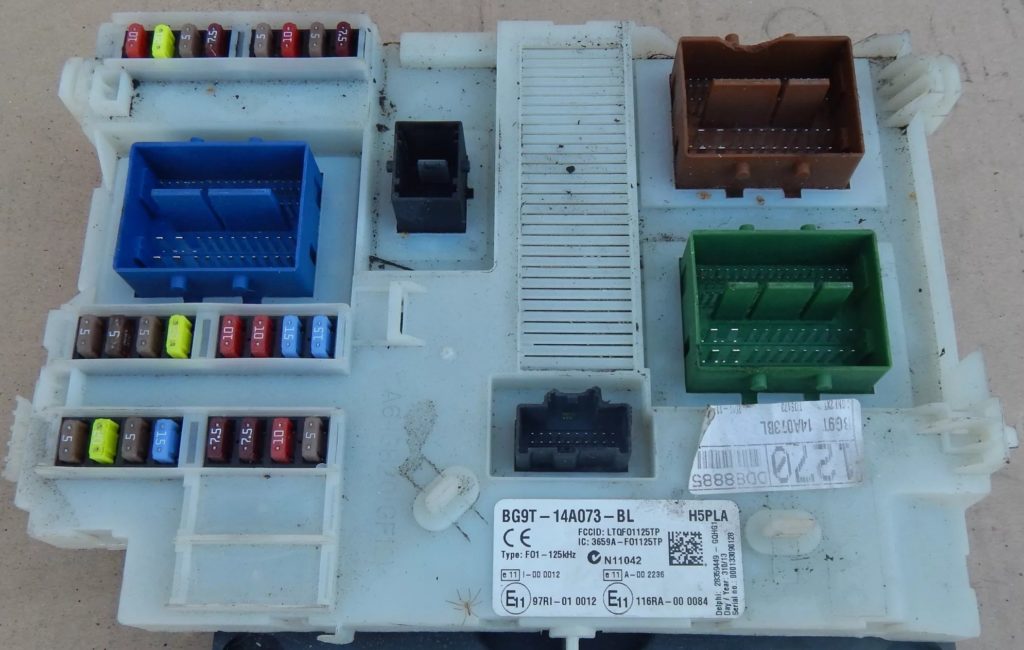

Zdjęcie poglądowe

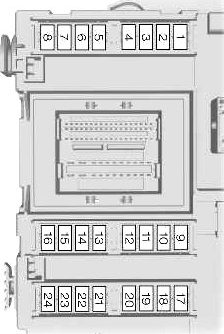

Schemat
Przeznaczenie
| F1 | 7,5A Moduł kierownicy |
| F2 | Deska rozdzielcza 5A |
| F3 | 10A Abażury wewnętrzne |
| F4 | Immobilizer silnika 5A |
| F5 | Tempomat adaptacyjny (ACC) 7,5 A |
| F6 | 5A Czujnik deszczu |
| F7 | Zapalniczka 20A |
| F8 | 10A Zasilanie łańcucha otwierającego klapkę wlewu paliwa |
| F9 | 15A Spryskiwacze szyby przedniej – tył |
| F10 | 15A Spryskiwacze szyby przedniej – przód |
| F11 | 10 A Zasilanie obwodu odblokowania tylnej klapy |
| F12 | 10A Zasilanie obwodu zamykającego klapkę wlewu paliwa |
| F13 | Pompa paliwa 7,5/20A |
| F14 | 5A Zdalny odbiór częstotliwości, wewnętrzny czujnik ruchu |
| F15 | 5A Stacyjka (rozrusznik i przyrządy) |
| F 16 | 5A Autonomiczny system dźwiękowy (alarm), OBDII (diagnostyka komputera pokładowego) |
| F17 | 5A Czujnik drgań kierownicy |
| F18 | Zasilanie 10A SRS (poduszka powietrzna). |
| F19 | ABS 7,5 A, czujnik odchylenia (ESP), elektryczny hamulec postojowy (EPB), moc pedału przyspieszenia |
| F20 | 7,5A Zasilanie elektroniczne, bezpiecznik elektroniczny, samościemniające się lusterko, system ostrzegania o niezamierzonej zmianie pasa ruchu |
| F21 | Zasilanie radia 15A |
| F22 | 5A Włącznik świateł hamowania |
| F23 | 20A Wyłaz dachowy |
| F24 | 5A Zasilanie modułu klimatyzacji i modułu sterującego kolumny kierownicy |
Za zapalniczkę odpowiada bezpiecznik nr 20 na 7A.

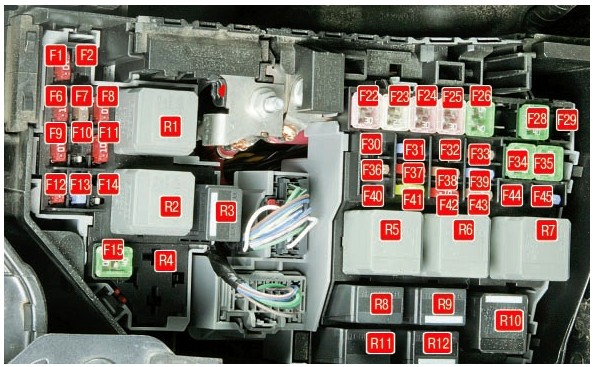

Komora silnika
Znajduje się po lewej stronie obok reflektora, pod osłoną zabezpieczającą.

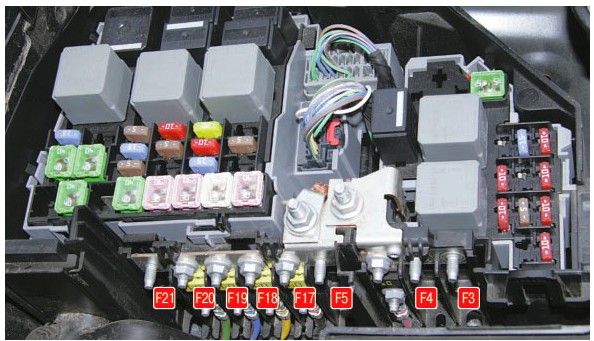

Składa się z 2 części: sekcji bezpieczników i sekcji bezpieczników dużej mocy.
Schemat
Przeznaczenie
| F1 | 10/15A Moduł sterujący skrzynią biegów |
| F2 | Silniki wysokoprężne: kontrola świec żarowych, monitorowanie świec żarowych parownika (lifting: 2,0 l Duratorq-TDCi norma V i 2,2 l Duratorq-TDCi norma V) |
| F3 | 70A 2,3 l Duratec-HE i 2,2 l Duratorq-TDCi z automatyczną skrzynią biegów: Wentylator chłodzący silnik – podwójny wentylator 80 A Elektrohydrauliczne wspomaganie kierownicy (EHPAS) (1,6 l Duratec-16V Ti-VCT Stage V, 1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V i 2,0 l Duratorq-TDCi Norma V, 2,0 l Duratorq-TDCi) |
| F4 | Świece żarowe 60A |
| F5 | 60 / 70A Wentylator chłodzenia silnika (podwójny wentylator) |
| F6 | 7,5 / 10A Czujniki HEGO 1 (sterowanie silnikiem), zmienne fazy rozrządu (sterowanie silnikiem), czujnik CMS, czujnik tlenu 20A Świeca żarowa parownika |
| F7 | Przekaźnik elektromagnetyczny 5A |
| F8 | 10/15 / 20A Moduł sterujący zespołem napędowym, licznik paliwa, czujnik MAF, zawór kontroli ciśnienia w kolektorze paliwa (system zarządzania silnikiem) |
| F9 | 10A Czujnik MAF, wtryskiwacze paliwa, zmienny zawór wlotowy, zmienny zawór wylotowy, cewki zapłonowe (system zarządzania silnikiem) 5A Parownik pompy paliwa 7,5A Czujnik masowego przepływu powietrza, zawór obejściowy EGR, parownik pompy paliwa, sterowanie silnikiem) lub dla chłodzenia zaworu 1,6L odpowietrzanie układu, czujnik TMAF, aktywne żaluzje chłodnicy, zawór obejściowy, cewka przekaźnika, pomocnicza pompa wodna |
| F10 | 10A Sterownik silnika 7,5A Dodatkowa pompa wody |
| F11 | 5 / 7,5 / 10A Zawór PCV, zawór VCV, czujnik wody w paliwie, zawór upustowy, zawór wirowy, zmienny zawór wlotowy, zawór EGR, zawór sterujący olejem IVVT (system zarządzania silnikiem) Czujnik T.MAF, zmienny czas wydechu zaworu trzymającego, aktywny żaluzje chłodnicy, zawór oczyszczania pochłaniacza, zawór sterujący turbosprężarki, regulator ciśnienia doładowania (system zarządzania silnikiem) 1,6 l EcoBoost SCTi: Zawór regulacji ciśnienia turbosprężarki, zmienny zawór wlotowy, zmienny zawór zaworów wydechowych, zawór oczyszczania węgla drzewnego, filtr kontroli oparów paliwa, elektryczny zawór obejściowy |
| F12 | 10/15A Cewka kompletna ze świecą zapłonową; zawór oczyszczania pochłaniacza, czujnik ciśnienia wspomagania układu kierowniczego (system zarządzania silnikiem) 5A Cewka przekaźnika |
| F13 | 15A Klimatyzacja |
| F14 | 10/15A 2,0L Podgrzewacz filtra Diesel, czujnik HEGO |
| F15 | 40A Przekaźnik rozrusznika |
| F 16 | Pomocniczy podgrzewacz oleju napędowego 80A (PTC) |
| F17 | 60A Zasilanie A centralnej skrzynki bezpieczników |
| F18 | 60A Zasilanie B centralnej skrzynki bezpieczników |
| F19 | Zasilanie 60A Z centralnej skrzynki bezpieczników |
| F20 | 60A Zasilanie D centralnej skrzynki bezpieczników |
| F21 | 30A VQM / bez VQM: zestaw wskaźników / jednostka audio / AC / FLR |
| F22 | 30A Moduł pióra wycieraczki |
| F23 | 25/30A Ogrzewana tylna szyba |
| F24 | Spryskiwacze reflektorów 30A |
| F25 | Zawory ABS 30A |
| F26 | Pompa ABS 40A |
| F27 | 25A Pomocniczy podgrzewacz paliwa |
| F28 | 40A Wentylator nagrzewnicy |
| F29 | rezerwa |
| F30 | 5A Zasilanie ABS 30 |
| F31 | 15A Sygnał dźwiękowy |
| F32 | 5A Nagrzewnica na paliwo – zdalne sterowanie |
| F33 | 5A Jednostka sterująca oświetleniem, elektromagnesy skrzynki bezpieczników w komorze silnika |
| F34 | 40A Ogrzewana przednia szyba, lewa strona |
| F35 | 40A Ogrzewana przednia szyba, prawa strona |
| F36 | 15A Zasilanie wycieraczki tylnej 15 5A ABS |
| F37 | 7,5 / 10A Podgrzewane dysze spryskiwaczy przednich / FLR + FSM KL15 |
| F38 | 10A Zasilanie PCM / TCM / EHPAS 15 5A Tempomat adaptacyjny (ACC) |
| F39 | Adaptacyjny system oświetlenia 15A (AFS) |
| F40 | 5A Sterowanie zasięgiem reflektorów / moduł AFS |
| F41 | 20A Tablica przyrządów |
| F42 | 5A Osłona IP 10A Moduł sterujący silnikiem, moduł sterujący skrzynią biegów, elektrohydrauliczne wspomaganie kierownicy (EHPAS), 15, zasilacz |
| F43 | 15A Zespół audio / moduł zamykający zawór hamulcowy (BVC) / cyfrowy moduł nadawczy audio (DAB) 5A Pozycja reflektorów, adaptacyjny system reflektorów (AFS) |
| F44 | 5A Automatyczny system klimatyzacji / Ręczny system klimatyzacji |
| F45 | 5A FLR (start/stop) 15A Wycieraczka tylnej szyby |

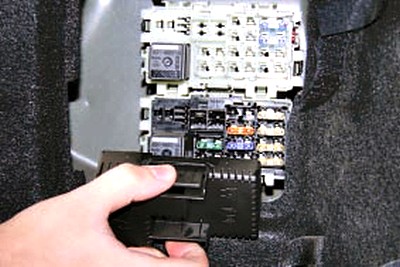

Bagażnik
Znajduje się po lewej stronie za listwą boczną. Możliwe są różne konstrukcje w zależności od nadwozia pojazdu i jego wyposażenia.

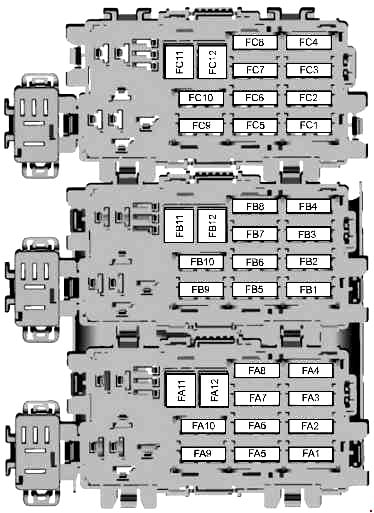

Sedany
Schemat

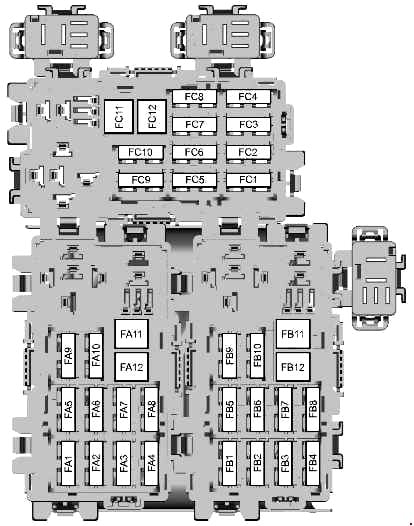

Wagony
Oznaczenie
| FA1 | Sterownik lewych przednich drzwi (elektryczne szyby, centralny zamek, składane lusterka, podgrzewane lusterka) |
| FA2 | Sterownik drzwi przednich prawych (elektryczne szyby, centralny zamek, składane lusterka, podgrzewane lusterka) |
| FA3 | Sterownik tylnych lewych drzwi (elektrycznie sterowane szyby) |
| FA4 | Sterownik tylnych prawych drzwi (elektrycznie sterowane szyby) |
| FA5 | Blokowanie tylnych drzwi bez sterowników drzwi |
| FA6 | Gniazda zasilające do podłączenia dodatkowego sprzętu |
| FA7 | Cewki przekaźnika |
| FA8 | Zmiana stylizacji: Modułowy system bezkluczykowy. Dorestyling: Blokada kolumny kierownicy |
| FA9 | Cewki przekaźników VQM (start/stop) |
| FA10 | Elektryczna regulacja fotela kierowcy |
| FA11 | Akcesoria, moduł przyczepy |
| FA12 | Elektryczna regulacja fotela kierowcy |
| FB1 | Moduł pomocy przy parkowaniu |
| FB2 | Jednostka sterująca zawieszeniem |
| FB3 | Podgrzewany fotel kierowcy |
| FB4 | Podgrzewane przednie siedzenie pasażera |
| FB5 | Ogrzewane tylne lewe siedzenie |
| FB6 | rezerwa |
| FB7 | Ogrzewane tylne prawe siedzenie |
| FB8 | Pomoc w parkowaniu, BLIS |
| FB9 | Fotel pasażera z przodu regulowany elektrycznie |
| FB10 | Alarm antykradzieżowy |
| FB11 | rezerwa |
| FB12 | rezerwa |
| FC1 | rezerwa |
| FC2 | rezerwa |
| FC3 | rezerwa |
| FC4 | rezerwa |
| FC5 | Samochód 20 A z systemem bezkluczykowego rozruchu. System rozrywkowy na tylnym siedzeniu ze zmieniarką CD 7,5 A |
| FC6 | rezerwa |
| FC7 | 5A Moduł funkcyjny pamięci siedzenia |
| FC8 | 20 A Stylizacja tyłu: Dostęp bezkluczykowy, 7,5 A Zmiana stylizacji: Rozrywka na tylnych siedzeniach / zmieniarka CD |
| FC9 | Wzmacniacz audio 20A |
| FC10 | System audio Sony 10A |
| FC11 | rezerwa |
| FC12 | rezerwa |
