Ford Edge (2016 – 2023) bezpieczniki i przekaźniki

Ford Edge 2 generacji produkowany był w latach 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023. W tym czasie model przeszedł lifting. W naszym materiale znajdziesz opis bezpieczników i przekaźników do Forda Edge 2 wraz ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami. Podświetl bezpiecznik zapalniczki.

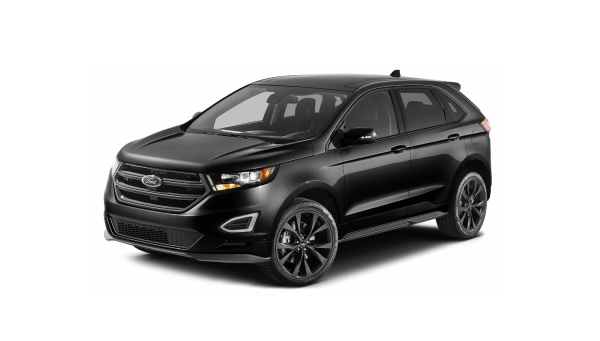

Forda EDGE2G

Należy pamiętać, że ilość elementów w pudełkach oraz ich przeznaczenie mogą różnić się od Państwa i zależą od roku produkcji, poziomu wyposażenia oraz kraju dostawy. Sprawdź przyporządkowanie względem schematu znajdującego się z tyłu osłony ochronnej.

Przedział pasażerski

Skrzynka bezpiecznikowa

Znajduje się po lewej stronie deski rozdzielczej i jest połączony z BCM (modułem sterującym nadwoziem). Aby uzyskać wygodny dostęp, należy zdjąć część zabezpieczenia.

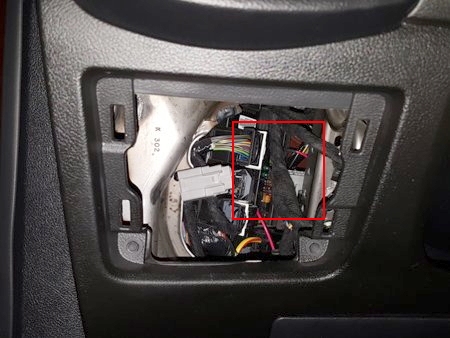

Lokalizacja

Lokalizacja

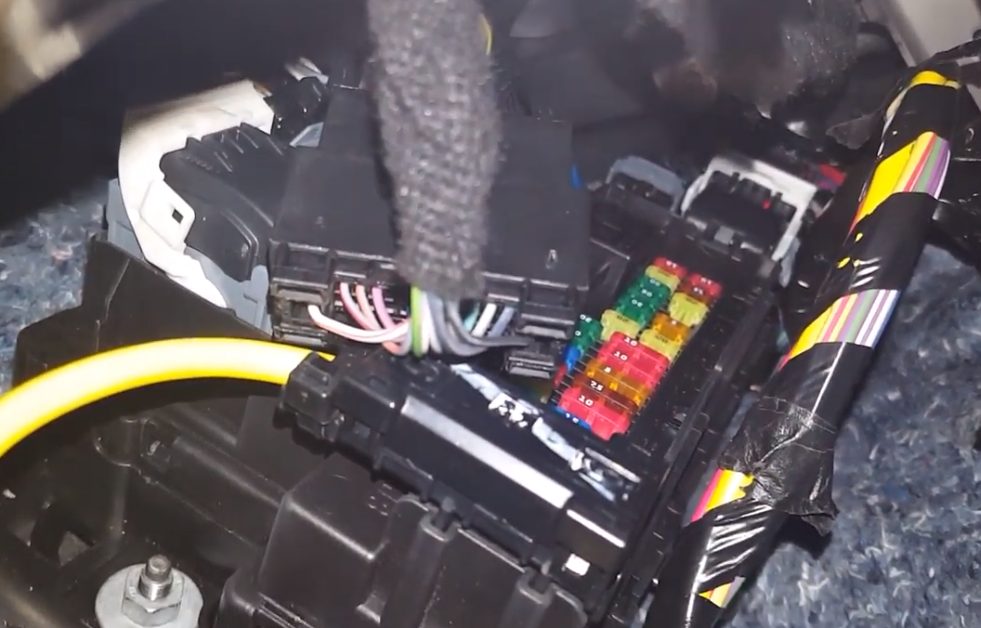

Zdjęcie urządzenia w kabinie

Zdjęcie

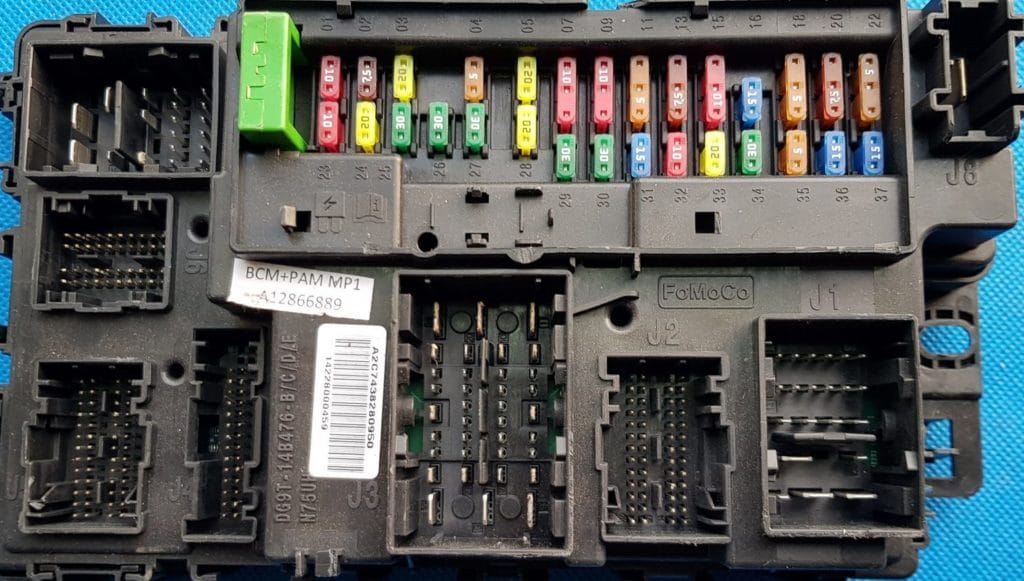

Zdjęcie urządzenia w pełnym widoku kabinyPrzeznaczenie

Typ 1

110A Oświetlenie na zamówienie (schowek, toaletka, kopuła). Cewka przekaźnika oszczędzająca baterię. Łatwo składana cewka przekaźnika drugiego rzędu.
27,5A Fotele z pamięcią. Lędźwiowy. Zasilanie logiczne modułu siedzenia kierowcy.
320A Odryglowanie drzwi kierowcy.
4Nigdy nie używany (zapasowy).
5Nigdy nie używany (zapasowy).
6Nigdy nie używany (zapasowy).
7Nigdy nie używany (zapasowy).
8Nigdy nie używany (zapasowy).
9Nigdy nie używany (zapasowy).
10Klawiatura 5A. Zasilanie logiczne modułu tylnych drzwi. Moduł głośnomówiący tylnej klapy.
115A Nieużywany (zapasowy).
127,5A Moduł klimatyzacji.
13Klaster 7,5A. Moduł sterujący kolumny kierownicy. Moduł złącza inteligentnego łącza danych (bramy).
14Rozszerzony moduł zasilania 10A.
1510A Moc łącza danych.
1615A Nieużywany (zapasowy).
175A Nieużywany (zapasowy).
18Przycisk uruchamiania 5A.
19Rozszerzony moduł zasilania 7,5 A.
207,5A Nieużywany (zapasowy).
215A Czujnik wilgotności i temperatury w kabinie.
22System klasyfikacji pasażerów 5A.
2310A Opóźnienie akcesoriów (logika inwertera zasilania, logika szyberdachu, zasilanie przełącznika szyby kierowcy).
2420A Odryglowanie centralnego zamka.
2530A Drzwi kierowcy (okno, lusterko). Moduł drzwi kierowcy. Wskaźnik blokady drzwi kierowcy. Podświetlany włącznik blokady kierowcy.
2630A Drzwi pasażera przednie (okno, lustro). Moduł drzwi przednich pasażera. Wskaźnik blokady pasażera z przodu. Podświetlany przełącznik pasażera z przodu (okno, zamek).
27Właz 30A.
2820A Wzmacniacz dźwięku.
2930A Nieużywany (zapasowy).
3030A Nieużywany (zapasowy).
3115A Nieużywany (zapasowy).
3210A System nawigacji satelitarnej. Centralny wyświetlacz. Sterowanie głosem (SYNCHRONIZACJA). Moduł nadajnika-odbiornika radiowego.
33Radia 20A.
3430A Szyna start-start (bezpieczniki 19,20,21,22,35,36,37, wyłącznik automatyczny 38).
355A Nieużywany (zapasowy).
3615A Samościemniające się lusterko wsteczne. Podgrzewane siedzenie. Automatyczny moduł lusterek świateł drogowych/pasa ruchu. Zasilanie logiki modułu ogrzewania tylnych siedzeń.
3720A Moduł podgrzewanej kierownicy. Aktywny przedni układ kierowniczy.
3830A Tylne szyby elektryczne. Włącznik oświetlenia tylnej szyby.

Typ 2

1Nieużywany.
2Akcesorium opóźniające 10 A — układ logiczny falownika zasilania, układ logiczny szyberdachu i zasilanie przełącznika podnośnika szyb kierowcy.
37,5A Fotele z pamięcią. Lędźwiowy. Bezprzewodowe ładowanie akcesoriów.
4Wzmacniacz subwoofera 20A.
5Nieużywany.
610A Nieużywany (zapasowy).
7Moduł zmiany biegów 10A.
85A Moduł zasilania tylnych drzwi. Moduł głośnomówiący tylnej klapy. Wbudowany modem.
9Klawiatura 5A.
10Nieużywany.
11Nieużywany.
127,5A Moduł klimatyzacji. Ulepszony moduł bramy centralnej.
137,5A Tablica przyrządów. Moduł sterujący kolumny kierownicy.
1415A Nieużywany (zapasowy).
15Moduł SYNCHRONICZNY 15A.
16Nieużywany.
17Moduł sterujący reflektorów 7,5 A.
187,5A Nieużywany (zapasowy).
195A Nieużywany (zapasowy).
205A Przyciskowy wyłącznik zapłonu.
215A Czujnik temperatury i wilgotności w samochodzie.
225A Nieużywany (zapasowy).
2330A Szyba i lusterko w drzwiach kierowcy. Moduł drzwi kierowcy. Wskaźnik blokady drzwi kierowcy. Podświetlany włącznik blokady kierowcy.
24Właz 30A.
2520A Wzmacniacz dźwięku.
2630A Okno i lusterko w przednich drzwiach pasażera. Moduł drzwi przednich pasażera. Wskaźnik blokady pasażera z przodu. Oświetlenie przełącznika pasażera z przodu.
2730A Nieużywany (zapasowy).
2830A Nieużywany (zapasowy).
29Ulepszone zasilanie bramy centralnej 15 A – złącze OBD.
305A Nieużywany (zapasowy).
3110A Moduł nadawczo-odbiorczy radiowy. Wyświetlacz wielofunkcyjny. Zintegrowany panel sterowania.
32Radia 20A.
33Nieużywany.
3430A Szyna rozruchowa (bezpieczniki 17,18, 21, 22, 35, 36, 37, wyłącznik automatyczny 38).
355A Wskaźnik wyłączenia poduszki powietrznej pasażera.
3615A Moduł ogrzewania tylnych siedzeń.
3720A Podgrzewana kierownica. Samościemniające się lusterko wewnętrzne. Moduł automatycznych świateł drogowych i lusterek pasa ruchu.
38Bezpiecznik 30A. Elektrycznie sterowana szyba tylna prawa. Lewe tylne okno elektryczne.

Jak znaleźć kod do drzwi

4 sposoby na znalezienie fabrycznego kodu drzwi (KOD KLUCZY):

  1. Sprawdź kod w dokumentach na osobnej karcie;
  2. Kod można znaleźć, jeśli masz dwa kluczyki w samochodzie. Włóż pierwszy kluczyk, włącz zapłon (ale nie uruchamiaj samochodu), przytrzymaj 4 sekundy, wyciągnij kluczyk, włóż drugi i zrób to samo. Kod fabryczny pojawi się na desce rozdzielczej;
  3. Jeśli nie ma dwóch poprzednich punktów, kod fabryczny można znaleźć pod skrzynką bezpieczników z tyłu;
  4. Odczytaj z komputera za pomocą kabla diagnostycznego.

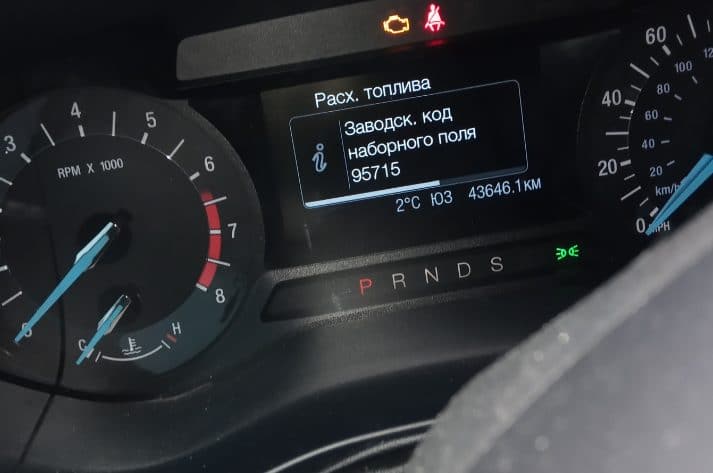

Kod do drzwi ford fusion 2015

Komora silnika

Składa się z 2 sekcji, znajduje się po lewej stronie, obok stojaka i jest zamknięty pokrywą ochronną.

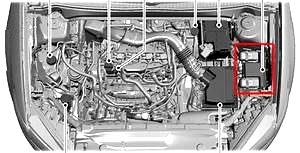

Lokalizacja urządzenia pod maską

Górna część

Zdjęcie

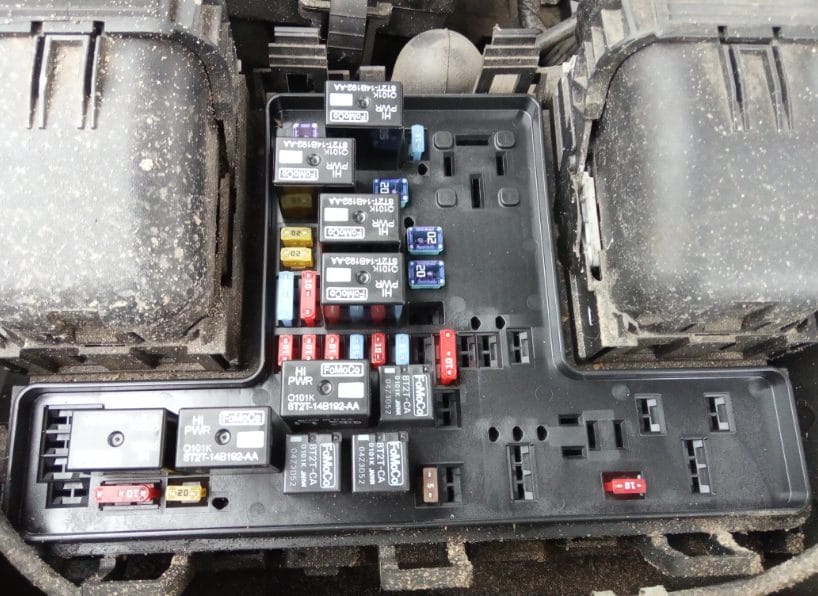

Zdjęcie urządzenia pod maską

Schemat

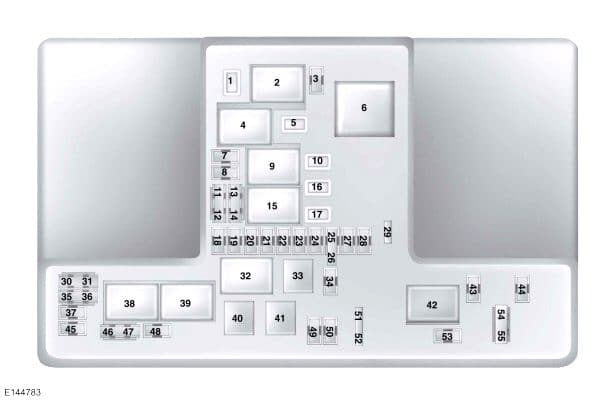

Schemat blokowy pod maską Mandeo 5

Przeznaczenie

Typ 1

130A Nieużywany (zapasowy).
2Przekaźnik rozrusznika.
315A Wycieraczka tylna. Czujnik deszczu, cewka przekaźnika pompy spryskiwacza tylnego.
4Przekaźnik silnika wentylatora.
5Punkt zasilania 20 A 3 – tył konsoli.
6Nieużywany.
7Moduł sterujący zespołem napędowym 20 A – moc pojazdu 1.
820A Moduł sterujący zespołem napędowym – zasilanie pojazdu 2.
9Przekaźnik modułu sterującego układu napędowego.
1020A Punkt zasilania 1 – przód kierowcy.
1115A Moduł sterujący zespołem napędowym – zasilanie pojazdu 4.
1215A Moduł sterujący zespołem napędowym – zasilanie pojazdu 3.
13Nieużywany.
14Nieużywany.
15Przekaźnik start-start.
16Punkt zasilania 20 A 2 – wspornikowy kosz na śmieci.
1720A Punkt zasilania 4 – bagażnik.
1820A Prawy reflektor HID.
1910A Elektroniczne wspomaganie kierownicy przy uruchomieniu.
2010A Oświetlenie startowe/startowe. Przełącznik regulacji zasięgu reflektorów.
2115A Zasilanie logiczne pompy oleju skrzyni biegów (start/stop).
22Elektromagnes sprzęgła klimatyzacji 10 A.
2315A Rozpoczęcie przyspieszania 6. System informowania o martwym polu. Tylna kamera. Adaptacyjny tempomat. Wyświetlacz Head-up. Moduł jakości napięcia (start/stop). Przedni dzielony aparat. Moduł kamery z dzielonym widokiem z przodu.
2410A Nieużywany (zapasowy).
2510A Hamulce przeciwblokujące z rozruchem.
2610A Moduł sterujący układu napędowego przy uruchomieniu.
27Nieużywany.
2810A Pompa spryskiwacza tylnego.
29Nieużywany.
30Nieużywany.
31Nieużywany.
32Elektroniczny przekaźnik wentylatora 1.
33Przekaźnik sprzęgła klimatyzacji.
3415A Nieużywany (zapasowy).
35Nieużywany.
36Nieużywany.
3710A Wentylator przenoszący moc.
38Elektroniczny przekaźnik wentylatora 2
39Przekaźnik wentylatora elektrycznego 3.
40Przekaźnik klaksonu.
41Nieużywany.
42Przekaźnik pompy paliwa.
4310A Łatwe składanie siedzeń w drugim rzędzie.
4420A Lewy reflektor HID.
45Nieużywany.
46Nieużywany.
47Nieużywany.
4815A Blokada kolumny kierownicy.
49Nieużywany.
5020A Róg. / Sygnał
51Nieużywany.
52Nieużywany.
53Nieużywany.
5410A Przełącznik hamulca.
5510A czujnik ALT.

Za działanie zapalniczek i gniazd USB odpowiadają bezpieczniki 17, 16, 10 i 5 o wartości 20 A.

Typ 2

130A Nieużywany (zapasowy).
2Przekaźnik rozrusznika.
315A Wycieraczka tylna. Czujnik deszczu, cewka przekaźnika pompy spryskiwacza tylnego.
4Przekaźnik silnika wentylatora.
5Punkt zasilania 20 A 3 – Tył konsoli.
6Nieużywany.
720A Moduł sterujący zespołem napędowym – moc pojazdu 1.
820Amoduł sterujący zespołem napędowym – moc pojazdu 2.
9Przekaźnik modułu sterującego układu napędowego.
1020A Punkt zasilania 1 – przód kierowcy.
1115A Moduł sterujący zespołem napędowym – zasilanie pojazdu 4.
1215A Moduł sterujący zespołem napędowym – zasilanie pojazdu 3.
Cewka przekaźnika modułu napędu na wszystkie koła (2019).
13Nieużywany.
14Nieużywany.
15Przekaźnik start-start.
1620A Punkt zasilania 2 – wywóz śmieci konsoli.
1720A Punkt zasilania 4 – bagażnik.
1820A 2018: prawy reflektor HID.
2019-2020: Nieużywany (zapasowy)
1910A Elektroniczne wspomaganie kierownicy przy uruchomieniu.
2010A 2018: Oświetlenie „Praca/Start”.
2019-2020: Silniki elektryczne do regulacji zasięgu reflektorów.
2115A 2018: Zasilanie logiczne pompy olejowej skrzyni biegów (start/stop).
2019-2020: Nieużywany (zapasowy)
22Elektromagnes sprzęgła klimatyzacji 10 A.
2315A Rozpoczęcie przyspieszania 6. System informowania o martwym polu. Tylna kamera. Aktywny tempomat (2018). Wyświetlacz przezierny (2018). Moduł jakości napięcia (start/stop). Przedni dzielony aparat. Moduł kamery z dzielonym widokiem z przodu.
2410A Nieużywany (zapasowy).
2510A Hamulce przeciwblokujące z rozruchem.
2610A moduł sterujący zespołem napędowym przy uruchomieniu.
27Nieużywany.
2810A Pompa spryskiwacza tylnego.
29Nieużywany.
30Nieużywany.
31Nieużywany.
32Elektroniczny przekaźnik wentylatora 1.
33Przekaźnik sprzęgła klimatyzacji.
3415A Nieużywany (zapasowy).
35Nieużywany.
36Nieużywany.
3710A Wentylator jednostki przenoszącej moc.
38Elektroniczny przekaźnik wentylatora 2
39Przekaźnik wentylatora elektrycznego 3.
40Przekaźnik klaksonu.
412018: Nieużywany.
2019-2020: Przekaźnik świateł mijania.
42Przekaźnik pompy paliwa.
4310A Łatwe składanie siedzeń w drugim rzędzie.
4420A Lewy reflektor HID.
45Nieużywany.
46Nieużywany.
47Nieużywany.
4815A 2018: Nieużywany (zapasowy).
2019-2020: Przekaźnik blokady kolumny kierownicy ze wspomaganiem
49Nieużywany.
5020A Róg. / Sygnał
51Nieużywany.
52Nieużywany.
53Nieużywany.
5410A Przełącznik hamulca.
55Czujnik generatora 10A
86Nieużywany.

Za działanie zapalniczek i gniazd USB odpowiadają bezpieczniki 17, 16, 10 i 5 o wartości 20 A.

Dolna część

Przykład dostępu

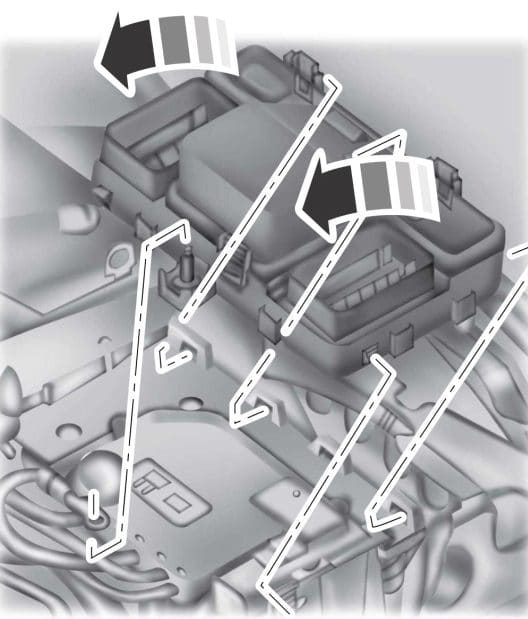

Dostęp do dodatkowego bloku

Schemat

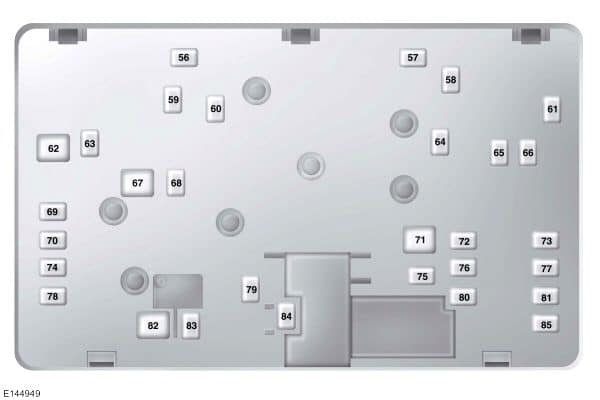

dodatkowy schemat blokowy pod maską

Opis

56Nieużywany.
57Nieużywany.
58Zasilanie pompy paliwa 30A.
5940A Wentylator elektroniczny 3.
6040A Wentylator elektroniczny 1.
61Nieużywany.
6250A Moduł sterujący nadwozia 1.
6325A Wentylator elektroniczny 2.
64Nieużywany.
6525A Podgrzewane przednie siedzenie.
6615A Nieużywany (zapasowy).
6750A Moduł sterujący nadwozia 2.
6840A Ogrzewana tylna szyba.
6930A Zawory układu przeciwblokującego.
7030A Fotel pasażera.
71Nieużywany.
72Nieużywany.
7320A Podgrzewane tylne siedzenia.
7430A Moduł siedzenia kierowcy. Elektryczny fotel kierowcy.
7525A Silnik wycieraczek 1.
7630A Moduł zasilania tylnych drzwi.
7730A Moduł siedzenia klimatyzacji.
7840A Moduł oświetlenia przyczepy.
79Silnik wentylatora 40A.
8025A Silnik wycieraczek 2.
81Falownik 40A 110V.
82Nieużywany.
83-Nieużywany.
84Elektromagnes rozrusznika 30A.
85Nieużywany.
8760A Pompa hamulca przeciwblokującego.
