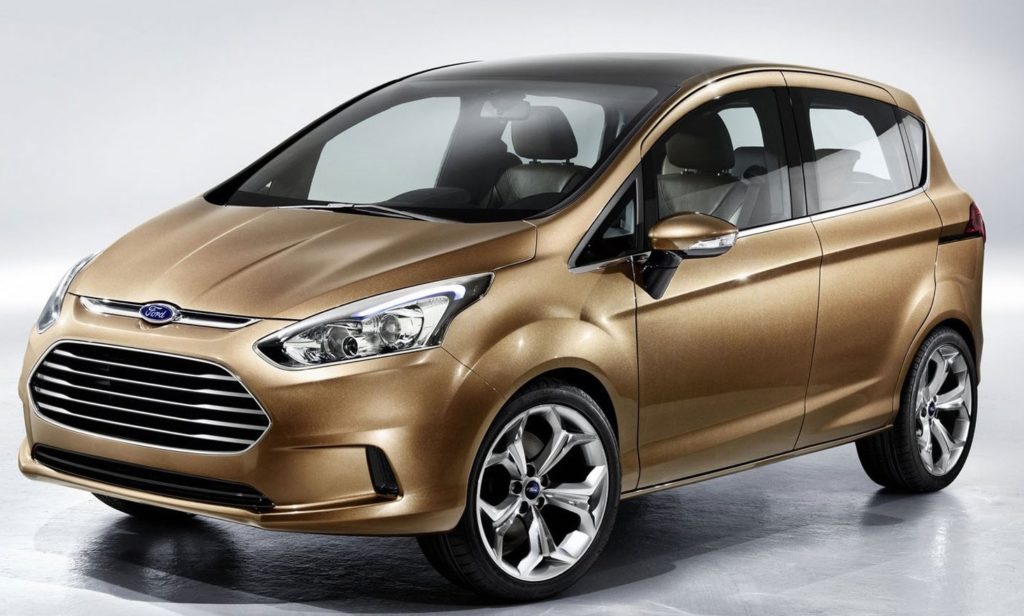

Ford B-Max to subkompaktowy van firmy Ford. Wydawane w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020. W naszym materiale pokażemy oznaczenia skrzynek bezpieczników i przekaźników Ford B Max wraz ze zdjęciami i schematami skrzynek.
Przedział pasażerski
Znajduje się pod deską rozdzielczą po stronie kierowcy.
Typ 1

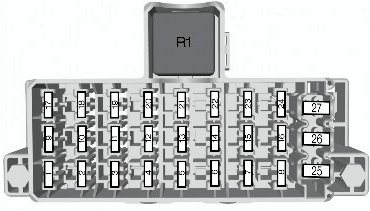

Schemat
R1 – przekaźnik zapłonu
Opis
| 1 | 7,5A Zapłon, czujnik deszczu, podgrzewana przednia szyba |
| 2 | 10A Światła stopu |
| 3 | Latarnia 7,5A |
| 4 | 7,5A Korekcja zasięgu reflektorów |
| 5 | rezerwa |
| 6 | 15A Środek do czyszczenia tylnej szyby |
| 7 | 15A Pompa spryskiwacza |
| 8 | rezerwa |
| 9 | 15A Podgrzewane siedzenie pasażera |
| 10 | 15A Podgrzewany fotel kierowcy |
| 11 | rezerwa |
| 12 | 10A Moduł poduszki powietrznej |
| 13 | 10A Zapłon, elektryczne wspomaganie kierownicy, zestaw wskaźników, pasywny układ zabezpieczający przed kradzieżą, układ przeciwblokujący |
| 14 | 7,5A Moduł sterujący zespołem napędowym, dźwignia zmiany biegów, pompa paliwa |
| 15 | 7,5A System audio, zestaw wskaźników |
| 16 | 7,5A Podgrzewana przednia szyba |
| 17 | rezerwa |
| 18 | rezerwa |
| 19 | 15A Blok kanału przekazywania informacji |
| 20 | 20A Wyświetlacz wielofunkcyjny, zegar, skaner wewnętrzny, nawiewy ogrzewania, panel klimatyzacji |
| 21 | 15A System audio, system nawigacji, system Bluetooth |
| 22 | Zestaw wskaźników 7,5A |
| 23 | 7,5А Moduł przyczepy |
| 24 | Antena modułu synchronizacji 7,5 A |
| 25 | rezerwa |
| 26 | 30A Wycieraczka lewa przednia |
| 27 | 30A Wycieraczka prawa przednia |
Typ 2

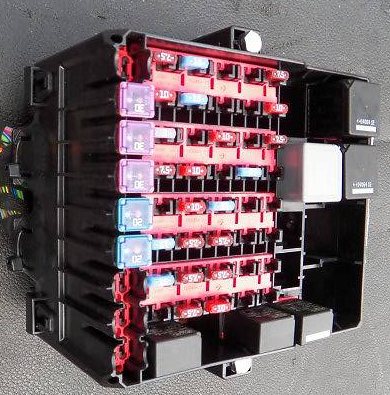

Zdjęcie poglądowe

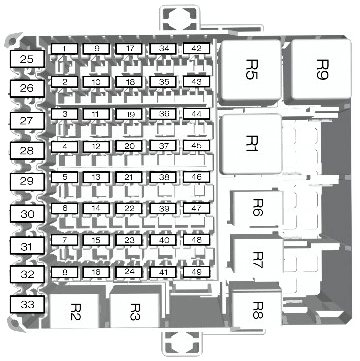

Schemat
Przeznaczenie
| 1 | 7,5A Zapłon, czujnik deszczu, podgrzewana szyba przednia, lampa dachowa, wewnętrzne lusterko wsteczne |
| 2 | 10A Światła stopu |
| 3 | Światło cofania 7,5A |
| 4 | 7,5A Korekcja zasięgu reflektorów |
| 5 | rezerwa |
| 6 | 15A Wycieraczka tylnej szyby |
| 7 | 15A Pompa spryskiwacza |
| 8 | rezerwa |
| 9 | 15A Podgrzewane siedzenie pasażera |
| 10 | 15A Podgrzewany fotel kierowcy |
| 11 | rezerwa |
| 12 | 10A Moduł poduszki powietrznej |
| 13 | 10A Zapłon, elektryczne wspomaganie kierownicy, zestaw wskaźników, pasywny układ zabezpieczający przed kradzieżą, układ przeciwblokujący |
| 14 | Moduł sterujący zespołem napędowym 7,5 A, dźwignia skrzyni biegów, pompa paliwa |
| 15 | 7,5A System audio, zestaw wskaźników |
| 16 | 7,5A Ogrzewana przednia szyba prawa |
| 17 | rezerwa |
| 18 | rezerwa |
| 19 | 10A Blok kanału przekazywania informacji |
| 20 | 20A Moduł przyczepy |
| 21 | 15A System audio, system nawigacji |
| 22 | Zestaw wskaźników 7,5A |
| 23 | Wyświetlacz wielofunkcyjny 7,5 A, zegar, skaner wewnętrzny, deflektory ogrzewania, panel klimatyzacji |
| 24 | Moduł synchronizacji 10A |
| 25 | rezerwa |
| 26 | 30A Wycieraczka lewa przednia |
| 27 | 30A Wycieraczka prawa przednia |
| 28 | Moduł regulacji napięcia 30A |
| 29 | 20A Tylne gniazdko elektryczne |
| 30 | Zapalniczka samochodowa 20A, gniazdo zasilania z przodu |
| 31 | rezerwa |
| 32 | rezerwa |
| 33 | rezerwa |
| 34 | Dostęp bezkluczykowy 20A |
| 35 | Dostęp bezkluczykowy 20A |
| 36 | 10A Blok kanału przekazywania informacji |
| 37 | 15A Wyłącznik zapłonu |
| 38 | rezerwa |
| 39 | rezerwa |
| 40 | rezerwa |
| 41 | rezerwa |
| 42 | Kamera cofania 7,5 A |
| 43 | 10A Модуль Aktywny przystanek miejski |
| 44 | rezerwa |
| 45 | rezerwa |
| 46 | rezerwa |
| 47 | rezerwa |
| 48 | rezerwa |
| 49 | rezerwa |
Za zapalniczkę odpowiadają bezpiecznik nr 30 na 20A i przekaźnik nr 2.
Przekaźnik
| R1 | Zapłon |
| R2 | Zapalniczka |
| R3 | Nieużywany |
| R4 | Реле Aktywny przystanek miejski |
| R5 | Nieużywany |
| R6 | Dostęp bezkluczykowy (akcesoria) |
| R7 | Bezkluczykowy dostęp (zapłon) |
| R8 | Przekaźnik zapobiegający rozładowaniu akumulatora |
| R9 | Ogrzewana przednia szyba lewa strona |
| R10 | Ogrzewana przednia szyba prawa strona |
| R11 | Nieużywany |
| R12 | Nieużywany |
Komora silnika
Znajduje się w komorze silnika obok akumulatora.

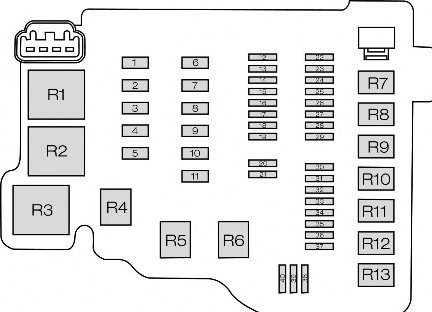

Schemat
Oznaczenie
| 1 | 30 / 40A Układ przeciwblokujący, moduł kontroli stabilności dynamicznej |
| 2 | Wentylator chłodzący 60A — wysoka prędkość |
| 3 | Wentylator chłodzący 30/40 A – niska prędkość |
| 4 | 30A Wentylator nagrzewnicy |
| 5 | 60A Zasilanie skrzynki bezpieczników w kabinie pasażerskiej (akumulator) |
| 6 | 30A Jednostka sterująca nadwozia |
| 7 | 60A Zasilanie skrzynki bezpieczników w kabinie pasażerskiej (zapłon) |
| 8 | 60A Świece żarowe 50A Moduł DPS6 |
| 9 | 40A Ogrzewana przednia szyba |
| 10 | 40A Ogrzewana przednia szyba |
| 11 | Przekaźnik rozruchu 30A |
| 12 | 10A Przekaźnik lewego reflektora świateł drogowych |
| 13 | 10A Przekaźnik świateł drogowych, prawy reflektor |
| 14 | 15A Pompa pomocnicza |
| 15 | 20A Cewka zapłonowa |
| 16 | 15A Moduł sterujący układu napędowego, wentylator chłodzący o wysokiej i niskiej prędkości |
| 17 | 15A Podgrzewane sondy lambda (silniki benzynowe) 20A Moduł zasilania (silniki Diesel) |
| 18 | rezerwa |
| 19 | 7,5A Sterownik klimatyzacji |
| 20 | rezerwa |
| 21 | rezerwa |
| 22 | Zasilacz akumulatorowy 15A do sterowania oświetleniem |
| 23 | 15A Przednie światła przeciwmgielne |
| 24 | 15A Kierunkowskazy |
| 25 | 15A Oświetlenie zewnętrzne po lewej stronie |
| 26 | 15A Oświetlenie zewnętrzne po prawej stronie |
| 27 | Moduł sterujący zespołem napędowym 7,5 A |
| 28 | 20A Układ przeciwblokujący, dynamiczna kontrola stabilności |
| 29 | 10A Sprzęgło sprężarki klimatyzacji |
| 30 | rezerwa |
| 31 | rezerwa |
| 32 | Brzęczyk 20A, funkcja oszczędzania baterii, brak modułu klucza |
| 33 | 20A Ogrzewana tylna szyba |
| 34 | 20A Przekaźnik pompy paliwa, nagrzewnica oleju napędowego |
| 35 | System alarmowy 15A kat.1 |
| 36 | 7,5A Sterownik automatycznej skrzyni biegów |
| 37 | 25A Moduł lewych drzwi przednich |
| 38 | 25A Moduł prawych drzwi przednich |
| 39 | 25A Moduł lewych tylnych drzwi |
| 40 | 25A Moduł prawych tylnych drzwi |
Przekaźnik
- Wentylator chłodzący
- rezerwa
- Moduł sterujący układu napędowego
- Światła drogowe
- rezerwa
- rezerwa
- Silnik wentylatora chłodzenia silnika
- Rozrusznik
- Sprzęgło sprężarki klimatyzacji
- Przednie światła przeciwmgielne
- Pompa paliwa, podgrzewacz oleju napędowego
- Światło cofania
- Wentylator nagrzewnicy
