Nowy Ford Fiesta mk6 mk7 produkowany był w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021. W tym czasie samochód przeszedł kilka zmian stylizacji, które w dużym stopniu się zmieniły jego wygląd. W naszej publikacji znajdziesz oznaczenia bezpieczników i przekaźników generacji Ford New Fiesta wraz ze schematami skrzynek i ich zdjęciami. Osobno zauważamy bezpiecznik zapalniczki.
Konstrukcja skrzynek i pudełek, przeznaczenie elementów może różnić się od pokazanego i zależeć od roku produkcji, poziomu wyposażenia i kraju dostawy, szczególnie w przypadku samochodów z USA.
Contents
Przedział pasażerski

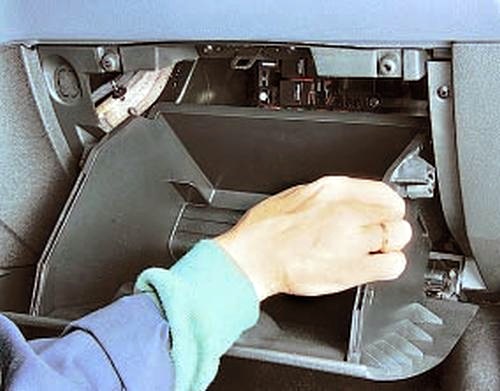

Ta skrzynka bezpieczników znajduje się za schowkiem na rękawiczki. Aby się do niego dostać, należy otworzyć sam schowek, nacisnąć ścianki po bokach i przesunąć go w dół.
Typ 1

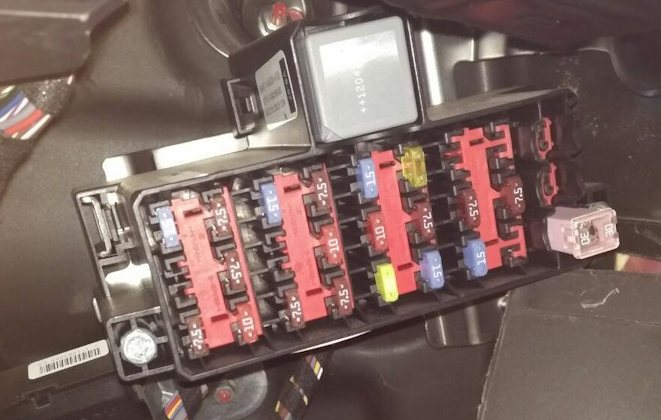

Zdjęcie poglądowe

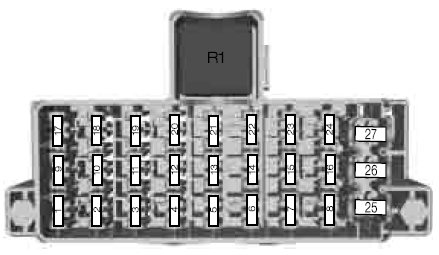

Schemat
Opis
| 1 | 7,5A Zapłon, czujnik opadów, podgrzewana przednia szyba |
| 2 | 10A Włącznik świateł hamowania |
| 3 | 7,5A Światła cofania, kamera cofania (VP) |
| 4 | 7,5A Sterowanie zasięgiem reflektorów |
| 5 | Wycieraczka 20A |
| 6 | 15A Wycieraczka tylnej szyby |
| 7 | Spryskiwacz przedniej szyby 10A |
| 8 | 15A Instalacja elektryczna przyczepy 10A Układ wspomagania parkowania (pojazdy wyposażone w przedni układ wspomagania parkowania) |
| 9 | 10A System parkowania |
| 10 | 7,5A Podgrzewane siedzenia |
| 11 | – |
| 12 | 10A Układ SRS – moduł poduszki powietrznej |
| 13 | Układ zapłonowy 10A, elektryczne wspomaganie kierownicy (EPAS), zestaw wskaźników, PATS, ABS |
| 14 | 7,5 A PCM, dźwignia zmiany biegów, pompa paliwa |
| 15 | 7,5A System audio, tablica przyrządów |
| 16 | 7,5A Podgrzewane lusterka boczne |
| 17 | 15A Układ zapłonowy |
| 18 | Zestaw wskaźników 7,5A |
| 19 | Złącze diagnostyczne 15A (DLC) |
| 20 | Wyświetlacz wielofunkcyjny 7,5 A, zegar, skaner wewnętrzny, ogrzewanie, wentylacja, klimatyzacja (HVAC) Panel |
| 21 | 15A System audio, Bluetooth |
| 22 | Zapalniczka 20A |
| 23 | 20A Wyposażenie elektryczne przyczepy |
| 24 | rezerwa |
| 25 | Elektryczne szyby 30A |
| 26 | 30A Ogrzewana przednia szyba, lewa strona |
| 27 | 30A Ogrzewana przednia szyba, prawa strona |
Za zapalenie papierosa odpowiada bezpiecznik nr 22, 20A.
- R1 – Przekaźnik układu zapłonowego
Typ 2

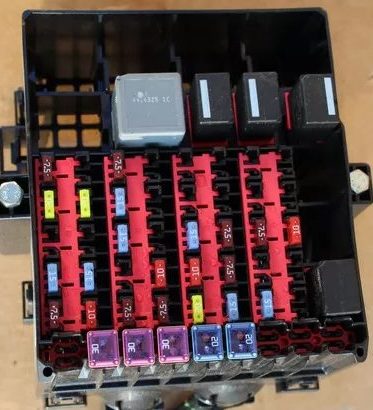

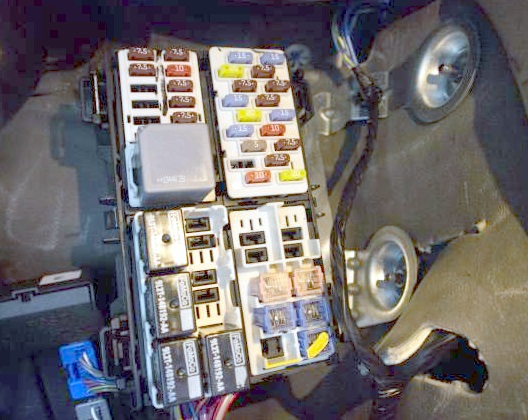

Zdjęcie

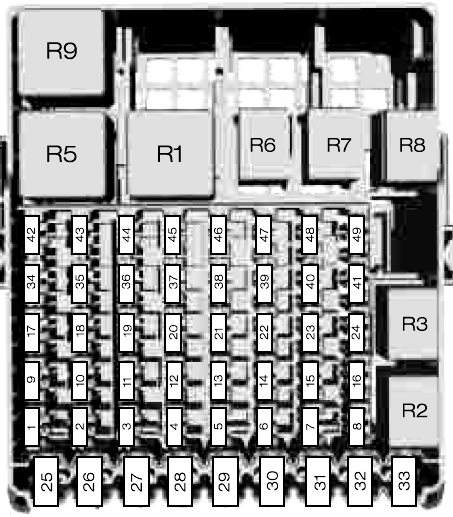

Schemat
Przeznaczenie
| 1 | 7,5A Zapłon, czujnik opadów, podgrzewana przednia szyba |
| 2 | 10A Włącznik świateł hamowania |
| 3 | Światła cofania 7,5A |
| 4 | 7,5A Sterowanie zasięgiem reflektorów |
| 5 | Wycieraczka 20A |
| 6 | 15A Wycieraczka tylnej szyby |
| 7 | Spryskiwacze przedniej szyby 10A |
| 8 | 15A Wyposażenie elektryczne przyczepy |
| 9 | 10A System parkowania 15A Podgrzewane siedzenia |
| 10 | 7,5A Podgrzewane siedzenia 15A Podgrzewane siedzenia |
| 11 | rezerwa |
| 12 | 10A SRS |
| 13 | Układ zapłonowy 10A, elektryczne wspomaganie kierownicy (EPAS), zestaw wskaźników, PATS, ABS |
| 14 | 7,5 A PCM, dźwignia zmiany biegów, pompa paliwa |
| 15 | 7,5A System audio, tablica przyrządów |
| 16 | 7,5A Podgrzewane lusterka boczne |
| 17 | 15A Układ zapłonowy |
| 18 | Zestaw wskaźników |
| 19 | Złącze diagnostyczne 15A (DLC) |
| 20 | Wyświetlacz wielofunkcyjny 7,5 A, zegar, skaner wewnętrzny, panel HVAC 20 A. Przyczepa |
| 21 | 15A System audio, Bluetooth |
| 22 | 20A Zapalniczka samochodowa 7,5A Tablica przyrządów |
| 23 | 20A Wyposażenie elektryczne przyczepy 7,5A Wyświetlacz wielofunkcyjny, zegar, skaner wewnętrzny, nawiewy ogrzewania, panel klimatyzacji |
| 24 | 10A SYNC, Bluetooth |
| 25 | 30A Elektryczne szyby (przednie szyby) |
| 26 | 30A Obwód lewej szyby podgrzewanej |
| 27 | 30A Obwód prawej podgrzewanej szyby przedniej |
| 28 | Wysokiej jakości zasilacz 30A (samochody z systemem auto-start-stop) |
| 29 | 20A Tylne gniazdko elektryczne |
| 30 | Zapalniczka 20A |
| 31 | 30A Elektryczne szyby (tylne szyby) |
| 32 | 30A Ogrzewana przednia szyba |
| 33 | 30A Ogrzewana przednia szyba |
| 34 | 20A Pilot do centralnego zamka (bezkluczykowy dostęp) |
| 35 | 20A Pilot do centralnego zamka (bezkluczykowy dostęp) |
| 36 | Tylne gniazdo zasilania 15A, funkcja oszczędzania energii akumulatora |
| 37 | 15A Dodatkowe gniazdo zasilania w bagażniku |
| 38 | rezerwa |
| 39 | rezerwa |
| 40 | rezerwa |
| 41 | rezerwa |
| 42 | 20A Klapa 7,5A Kamera cofania |
| 43 | Aktywny system zatrzymania miejskiego 10A |
| 44 | 7,5A Wskaźnik wyłączenia poduszki powietrznej pasażera |
| 45 | rezerwa |
| 46 | rezerwa |
| 47 | rezerwa |
| 48 | rezerwa |
| 49 | rezerwa |
W zależności od roku produkcji za zapalniczkę odpowiadają bezpieczniki 22 lub 30 na 20A.
Przekaźnik
- Zapłon R1
- Zapalniczka R2, przednie dodatkowe gniazdo zasilania
- R3 Zarezerwowane
- Aktywny system przystanków miejskich R4
- R5 Podgrzewana przednia szyba
- R6 Dostęp bezkluczykowy (akcesoria)
- R7 Dostęp bezkluczykowy (zapłon)
- R8 Tylne gniazdo zasilania pomocniczego lub monitorowanie prądu akumulatora
- R9 Zarezerwowane
- R10 Zarezerwowane
- Rezerwa R11
- R12 Zarezerwowane

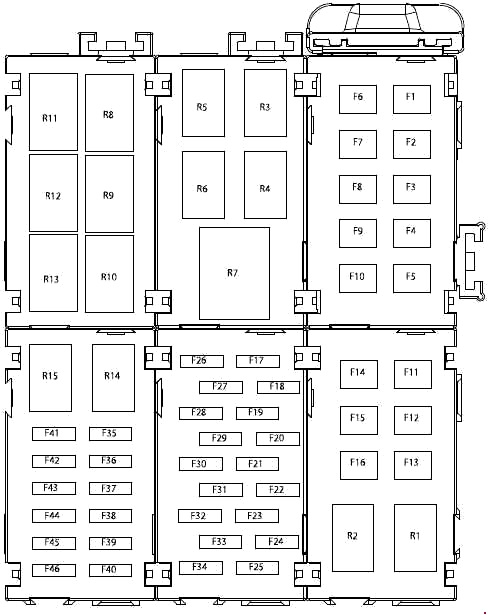

Typ 3

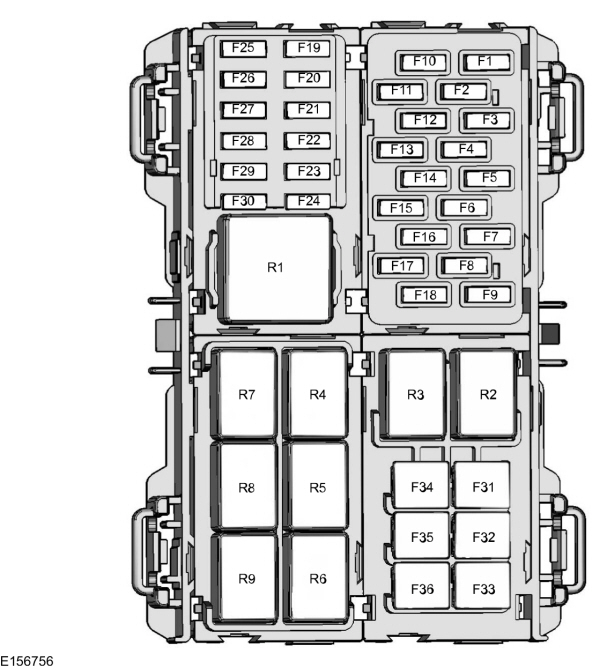

Schemat
Oznaczenie
| F1 | 15A Wyłącznik zapłonu. |
| F2 | Lusterko wewnętrzne 7,5A z funkcją automatycznego przyciemniania. Środki do czyszczenia samochodów. Sterowanie przekaźnikiem nagrzewnicy. |
| F3 | Zestaw wskaźników 7,5A. |
| F4 | 7,5A Wyłącznik poduszki powietrznej pasażera. System wykrywania pasażerów. |
| F5 | 15A Dodatkowa pokładowa jednostka sterująca diagnostyką A. |
| F6 | 10A Światła cofania. |
| F7 | Zestaw wskaźników 7,5A. Wyświetlacz informacyjno-rozrywkowy. |
| F8 | Właz 7,5A. |
| F9 | 20A Zdalny dostęp bezkluczykowy. Zdalny start bez klucza. |
| F10 | 15A System audio. Moduł SYNC. |
| F11 | Wycieraczki 20A. |
| F12 | 7,5A Sterowanie klimatem. |
| F13 | 15A Wycieraczka tylnej szyby. |
| F14 | 20A Zdalny dostęp bezkluczykowy. Zdalny start bez klucza. |
| F15 | Wycieraczki 15A. |
| F 16 | 5A Lusterka zewnętrzne. Elektryczne szyby. |
| F17 | 15A Podgrzewane siedzenia. |
| F18 | 10A Światła stopu. |
| F19 | Zestaw wskaźników 7,5A. |
| F20 | Poduszki powietrzne 10A. |
| F21 | Elektroniczne wspomaganie kierownicy 7,5 A. Tablica przyrządów. Zapłon. Wycieraczki. Pasywny system antykradzieżowy. |
| F22 | 7,5A Czujnik położenia pedału przyspieszenia. Moduł sterujący skrzynią biegów. System antywłamaniowy. Pomoc w stabilizacji. |
| F23 | 7,5A Jednostka sterująca skrzynią biegów. |
| F24 | System audio 7,5A. |
| F25 | 7,5A Podgrzewane lusterka zewnętrzne. |
| F26 | 7,5A Centralny zamek. |
| F27 | Nieużywany. |
| F28 | Nieużywany. |
| F29 | Nieużywany. |
| F30 | Nieużywany. |
| F31 | 30A Elektryczne szyby tylne. |
| F32 | Sygnalizator akustyczny 20A z baterią podtrzymującą. Tylne wyjścia pomocnicze. |
| F33 | Przednie gniazda pomocnicze 20A. |
| F34 | Elektryczne szyby przednie 30A. |
| F35 | 20A Dach słoneczny. |
| F36 | Nieużywany. |
| Przekaźnik | |
| R1 | Przekaźnik zapłonu. |
| R2 | Nieużywany. |
| R3 | Nieużywany. |
| R4 | Podgrzewany fotel kierowcy. |
| R5 | Podgrzewane siedzenie pasażera. |
| R6 | Opcjonalny tryb zdalnego uruchamiania bez kluczyka. |
| R7 | Tryb zapłonu – zdalne uruchomienie bez kluczyka. |
| R8 | Sygnalizator akustyczny z baterią zapasową. Oszczędza energię baterii. |
| R9 | Dodatkowe opóźnienie. |
Komora silnika
Znajduje się po lewej stronie, pod pokrywą ochronną, na odwrocie której zostanie naniesiony aktualny schemat.
Typ 1

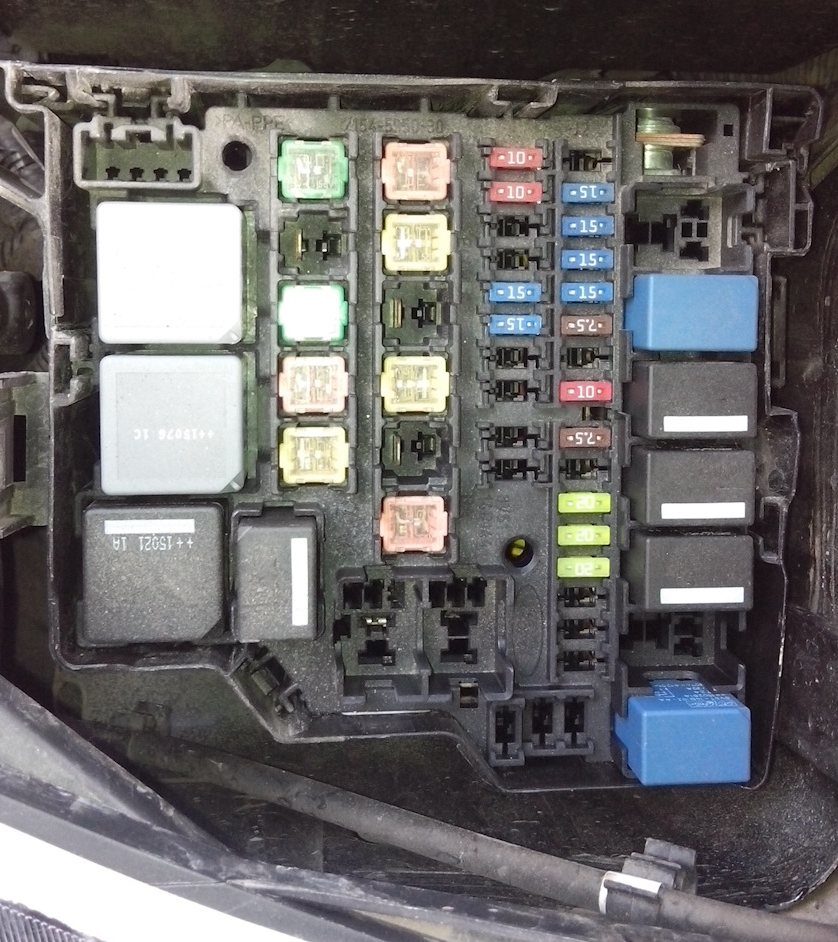

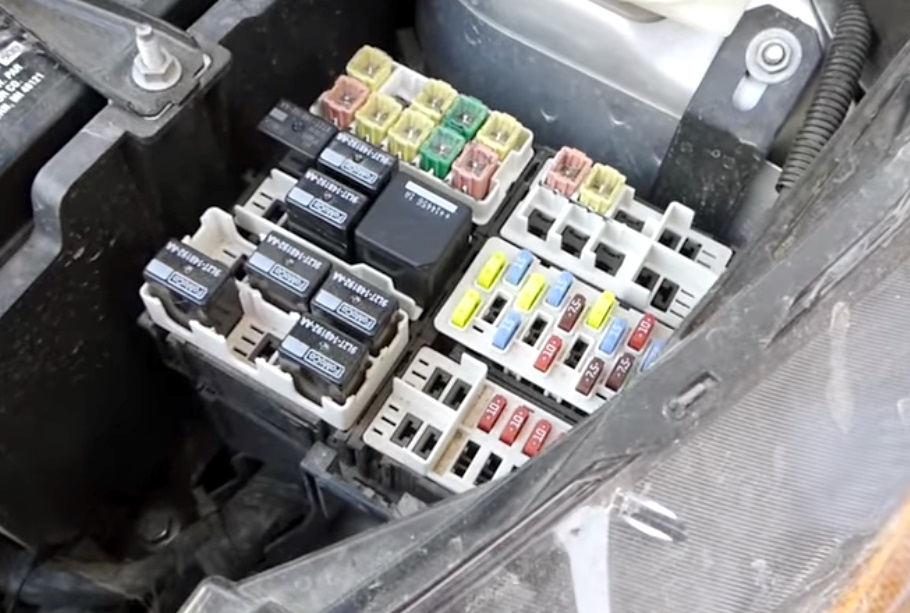

Zdjęcie poglądowe

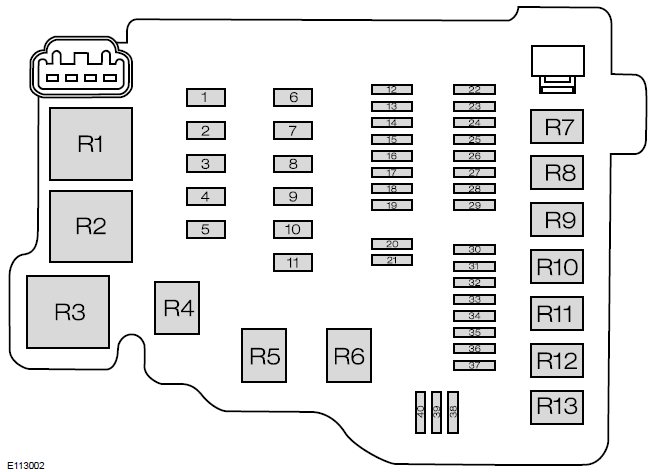

Schemat
Opis
| 1 | 30/40A ABS |
| 2 | 40A Moduł ABS ESP 60A Wentylator chłodzący |
| 3 | Wentylator chłodzący 30A / 40A |
| 4 | 30A Silnik dmuchawy nagrzewnicy |
| 5 | 60A Skrzynka bezpieczników i przekaźników w kabinie pasażerskiej |
| 6 | 30A Moduł sterujący nadwoziem (BCM) |
| 7 | 60A Skrzynka bezpieczników i przekaźników w kabinie pasażerskiej |
| 8 | 60A Świece żarowe 50A Automatyczna skrzynia biegów |
| 9 | 60A Ogrzewana przednia szyba |
| 10 | rezerwa |
| 11 | 30A Przekaźnik rozrusznika |
| 12 | 10A Lewy reflektor świateł drogowych |
| 13 | 10A Światło drogowe, prawy reflektor |
| 14 | 10A Lewy reflektor świateł mijania lub pompa płynu chłodzącego |
| 15 | 10A Światło mijania prawego reflektora lub cewki zapłonowej |
| 16 | 15A Moduł sterujący układu napędowego (PCM), wentylator chłodzący o wysokiej i niskiej prędkości |
| 17 | 15A Podgrzewane sondy lambda (HEGO) (silniki benzynowe) 20A Moduł zasilania (silniki Diesel) |
| 18 | 10A Elektroniczna jednostka sterująca skrzynią biegów |
| 19 | Sprężarka klimatyzacji 7,5A |
| 20 | rezerwa |
| 21 | Wentylator chłodzący 7,5 A (1,6 l Duratorq-TDCi) |
| 22 | Zasilacz akumulatorowy 15A do sterowania oświetleniem zewnętrznym |
| 23 | 15A Światła przeciwmgielne |
| 24 | 15A Kierunkowskazy |
| 25 | 10A Światła do jazdy dziennej 15A Lewa strona oświetlenia zewnętrznego |
| 26 | 7,5A Elektryczne lusterka boczne 15A Prawa strona oświetlenia zewnętrznego |
| 27 | Moduł sterujący zespołem napędowym PCM 7,5 A |
| 28 | 20A Moduł ABS, ESP |
| 29 | Sprzęgło elektromagnetyczne sprężarki klimatyzacji 10A |
| 30 | – |
| 31 | – |
| 32 | Brzęczyk 20A, funkcja oszczędzania baterii, brak modułu klucza |
| 33 | 20A Ogrzewana tylna szyba |
| 34 | 20A Przekaźnik pompy paliwa, nagrzewnica oleju napędowego |
| 35 | 15A System alarmowy pierwszej kategorii |
| 36 | 7,5A Sterownik automatycznej skrzyni biegów |
| 37 | 25A Lewa strona modułu drzwi przednich |
| 38 | 25A Prawa strona modułu drzwi przednich |
| 39 | 25A Lewa strona modułu tylnych drzwi |
| 40 | 25A Prawa strona modułu tylnych drzwi |
Przekaźnik
- Wentylator chłodzący
- Ogrzewana przednia szyba, przekaźnik świec żarowych
- Moduł sterowania mocą, przekaźnik sterujący silnikiem
- Przekaźnik świateł drogowych reflektorów
- Przekaźnik świateł mijania reflektorów
- Przekaźnik oświetlenia dziennego
- Silnik wentylatora chłodzenia silnika
- Rozrusznik
- Sprzęgło sprężarki klimatyzacji
- Przekaźnik świateł przeciwmgłowych
- Pompa paliwa, podgrzewacz oleju napędowego
- Światło cofania
- Wentylator nagrzewnicy
Typ 2

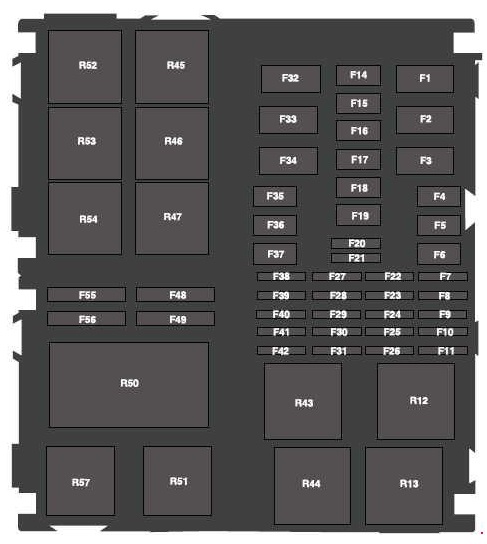

Schemat
Przeznaczenie
| 1 | 60 | od 2013 r.: Asystent stabilności |
| 40 | System zapobiegania blokady kół | |
| 2 | 40 | od 2013 r.: Moduł sterujący skrzynią biegów |
| 50 | do 2012 r.: Moduł sterujący skrzynią biegów | |
| 3 | 40 | Wentylator chłodzący |
| 60 | 1,0 l i 1,6 l EcoBoost (stan na 2013 r.): Moduł wentylatora chłodzącego | |
| 4 | 40 | Silnik dmuchawy |
| 5 | 60 | Zasilanie skrzynki bezpieczników w kabinie pasażerskiej |
| 6 | 30 | Centralny zamek |
| 7 | 60 | od 2013 r.: Wyłącznik zapłonu . Do 2012 r.: Skrzynka bezpieczników w kabinie pasażerskiej |
| 8 | 60 | Moduł sterujący układu napędowego |
| 9 | 40 | od 2013 r.: Moduł wspomagania stabilności |
| 20 | do 2012 r.: Zawór modułu ABS | |
| 10 | 30 | Blokada uruchomienia silnika |
| 11 | 30 | Elektroniczny przekaźnik pompy paliwa, zbiornik paliwa, cewka zapłonowa |
| 12 | 60 | od 2013 r.: Elektryczne szyby |
| 13 | 60 | 1,0 l EcoBoost (stan na 2013 r.): szybki wentylator chłodzący |
| 14 | – | Nieużywany |
| 15 | – | Nieużywany |
| 16 | – | Nieużywany |
| 17 | 20 | Światła drogowe |
| 18 | 15 | od 2013 r.: Moduł sterujący zespołem napędowym |
| 19 | 20 | od 2013 r.: Przednie światła przeciwmgielne do 2012 r.: Przekaźnik świateł mijania |
| 20 | 15 | Podgrzewany czujnik tlenu w spalinach, czujnik modułu katalizatora |
| 21 | 7,5 | od 2013 r.: Światła drogowe. Do 2012 r.: Sterowanie przekaźnikiem cewek świateł mijania i drogowych |
| 22 | 15 | od 2013 r.: Kol. zapłonu |
| 20 | 1,0 l i 1,6 l EcoBoost (stan na 2013 r.): Kolumna zapłonowa | |
| 15 | do 2012 r.: Czujnik masowego przepływu powietrza (MAF), moduł sterujący układu napędowego (PCM), wtryskiwacze paliwa, czujnik prędkości pojazdu (VSS), zmienne fazy rozrządu, czyszczenie kanistra | |
| 23 | 15 | od 2013 r.: Lampy zewnętrzne prawe. Do 2012 r.: Światła do jazdy dziennej |
| 24 | 10 | od 2013 r.: System emisji |
| 25 | 15 | od 2013 r.: Lampy zewnętrzne lewe do 2012 r.: BCM – oświetlenie zewnętrzne |
| 26 | 20 | Klakson. Sygnalizator akustyczny zasilany baterią. Lampy wewnętrzne |
| 27 | 7,5 | 1,6 l Flex-fuel (stan na 2013 r.): Moduł układu rozruchu zimnego silnika |
| 15 | 1,0 l EcoBoost (stan na 2013 r.): Pompa wodna , Aktywna żaluzja grilla | |
| 28 | 15 | Kierunkowskazy |
| 29 | 20 | od 2013 r.: Sprężony gaz ziemny, moduł kontroli paliwa |
| 30 | 10 | Sprzęgło klimatyzacji |
| 31 | – | Nieużywany |
| 32 | 7,5 | Moduł sterujący układu napędowego. Jednostka sterująca skrzynią biegów |
| 33 | 10 | od 2013 r.: Wtryskiwacze paliwa |
| 7,5 | 1,0 l i 1,6 l EcoBoost (stan na 2013 r.): Czujnik masowego przepływu powietrza | |
| 15 | do 2012 r.: Cewka zapłonowa | |
| 34 | 30 | od 2013 r.: Podgrzewane lusterka zewnętrzne do 2012 r.: BCM – odmrażanie tylnej szyby |
| 35 | 10 | od 2013 r.: Lewe światło przeciwmgielne do 2012 r.: Lewy reflektor (światła mijania) |
| 36 | 10 | od 2013 r.: Prawe światło przeciwmgielne do 2012 r.: Prawy reflektor (światła mijania) |
| 37 | 10 | Lewe światło drogowe |
| 38 | 10 | Prawe światło drogowe |
| 39 | 2 | do 2012 r.: Naturalne wykrywanie nieszczelności próżni |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | – | Nieużywany |
| 43 | – | Nieużywany |
| 44 | – | Nieużywany |
| 45 | – | Nieużywany |
| 46 | – | Nieużywany |
| Przekaźnik | ||
| R1 | od 2013 r.: Układ zasilania sprężonym gazem ziemnym | |
| R2 | Nieużywany | |
| R3 | Moduł sterujący układu napędowego | |
| R4 | Silnik dmuchawy | |
| R5 | Wentylator chłodzący | |
| R6 | Sprzęgło klimatyzacji | |
| R7 | 1,0 l i 1,6 l EcoBoost (stan na 2013 r.): szybki wentylator chłodzący | |
| R8 | do 2012 r.: Światło do jazdy dziennej | |
| R9 | Blokada uruchomienia silnika | |
| R10 | Światła drogowe | |
| R11 | od 2013 r.: Przednie światła przeciwmgielne do 2012 r.: Przekaźnik świateł mijania | |
| R12 | Lampa cofania | |
| R13 | Pompa paliwowa | |
Typ 3
Schemat
Oznaczenie
| F1 | 40 | Moduł układu przeciwblokującego |
| 60 | Asystent stabilności | |
| F2 | 40 | Przekaźnik wentylatora chłodzącego |
| 60 | 1,6 l Ecoboost: Przekaźnik wentylatora chłodzącego o dużej prędkości | |
| F3 | 60 | Skrzynka bezpieczników przedziału pasażerskiego |
| F4 | 20 | Moduł sterujący nadwozia Elektryczne zamki drzwi |
| F5 | – | Nieużywany |
| F6 | 40 | Przekaźnik silnika dmuchawy Silnik dmuchawy |
| F7 | – | Nieużywany |
| F8 | – | Nieużywany |
| F9 | 7,5 | Przekaźnik przednich świateł przeciwmgłowych Przekaźnik świateł drogowych reflektorów |
| F10 | 15 | Moduł sterujący nadwozia. Lampy zewnętrzne prawe |
| F11 | 15 | Moduł sterujący nadwozia Lewe lampy zewnętrzne |
| F14 | – | Nieużywany |
| F15 | – | Nieużywany |
| F 16 | – | Nieużywany |
| F17 | – | Nieużywany |
| F18 | – | Nieużywany |
| F19 | 30 | Wtryskiwacze paliwa |
| F20 | – | Nieużywany |
| F21 | 7,5 | 1,0 l i 1,6 l EcoBoost: Czujnik masowego przepływu powietrza |
| 10 | Wtryskiwacze paliwa | |
| F22 | 15 | Moduł sterujący układu napędowego |
| F23 | 15 | Czujnik położenia wałka rozrządu. Podgrzewany czujnik tlenu |
| F24 | 15 | 1,6L Sigma: Kolumna zapłonowa |
| 20 | 1,0 l i 1,6 l EcoBoost: Kolumna zapłonowa | |
| F25 | 10 | Zmienne fazy rozrządu. Zawór oczyszczania pochłaniacza par. Kol. przekaźnika R57, R45 i R50 |
| F26 | 7,5 | 1,6 l Flex-fuel: system ECSS |
| 15 | 1,0 l EcoBoost: Aktywna osłona chłodnicy Pompa wodna Moduł sterujący klimatyzacją | |
| F27 | – | Nieużywany |
| F28 | – | Nieużywany |
| F29 | – | Nieużywany |
| F30 | – | Nieużywany |
| F31 | – | Nieużywany |
| F32 | 60 | Skrzynka bezpieczników przedziału pasażerskiego |
| F33 | 60 | Elektryczne szyby |
| F34 | 40 | 6-biegowa skrzynia biegów PowerShift: Moduł sterujący skrzynią biegów |
| 60 | 1,0 l EcoBoost: wysokoobrotowy wentylator chłodzący | |
| F35 | 40 | Układ przeciwblokujący z elektroniczną kontrolą stabilności |
| F36 | 30 | Blokada rozruchu silnika Elektromagnes rozrusznika |
| F37 | 30 | Ogrzewana tylna szyba Podgrzewane lusterka zewnętrzne |
| F38 | 20 | Moduł sterujący nadwozia Oszczędzanie baterii |
| F39 | 15 | Moduł sterujący nadwozia. Kierunkowskazy |
| F40 | – | Nieużywany |
| F41 | 10 | Sprzęgło klimatyzacji |
| F42 | 7,5 | Moduł sterujący układu napędowego Moduł sterujący skrzynią biegów Zawór oczyszczania pochłaniacza par |
| F48 | 10 | Lewe przednie światło przeciwmgłowe |
| F49 | 10 | Prawe przednie światło przeciwmgłowe |
| F55 | 10 | Lewe światło drogowe |
| F56 | 10 | Prawe światło drogowe |
| Przekaźnik | ||
| R12 | Przekaźnik modułu sterującego układu napędowego | |
| R13 | Przekaźnik świateł drogowych reflektorów | |
| R43 | Nieużywany | |
| R44 | Przekaźnik przednich świateł przeciwmgielnych | |
| R45 | Przekaźnik sprzęgła klimatyzacji | |
| R46 | Nieużywany | |
| R47 | Przekaźnik pompy paliwa | |
| R50 | 1,0 l i 1,6 l EcoBoost: Wysokoobrotowy wentylator chłodzący | |
| R51 | Przekaźnik wstrzymania uruchomienia | |
| R52 | Przekaźnik silnika dmuchawy | |
| R53 | Nieużywany | |
| R54 | Lampa cofania | |
| R57 | Przekaźnik wentylatora chłodzącego | |
Na naszym kanale YouTube zamieściliśmy film. Oglądaj i subskrybuj.
A jeśli chcesz pomóc w uzupełnieniu materiału, napisz w komentarzach.
