Citroen DS5 hatchback produkowany był w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 zarówno z silnikami benzynowymi, jak i wysokoprężnymi. W tym czasie model został odnowiony. W tej publikacji pokażemy lokalizacje skrzynek bezpieczników i przekaźników Citroena ds5 wraz ze schematami i lokalizacją elementów. Zwróć uwagę na bezpiecznik zapalniczki.
Ilość elementów w puszkach oraz ich przeznaczenie mogą być różne i zależne od regionu dostawy, roku produkcji oraz poziomu wyposażenia elektrycznego.

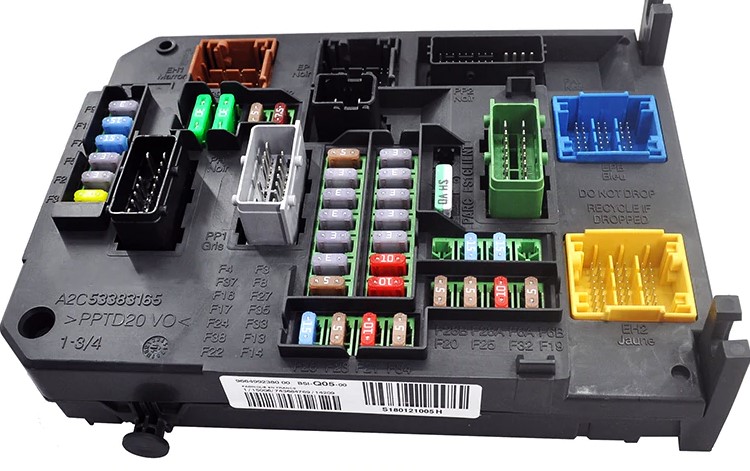

Skrzynka bezpieczników deski rozdzielczej
Znajduje się w dolnej części deski rozdzielczej, za osłoną ochronną po stronie kierowcy.

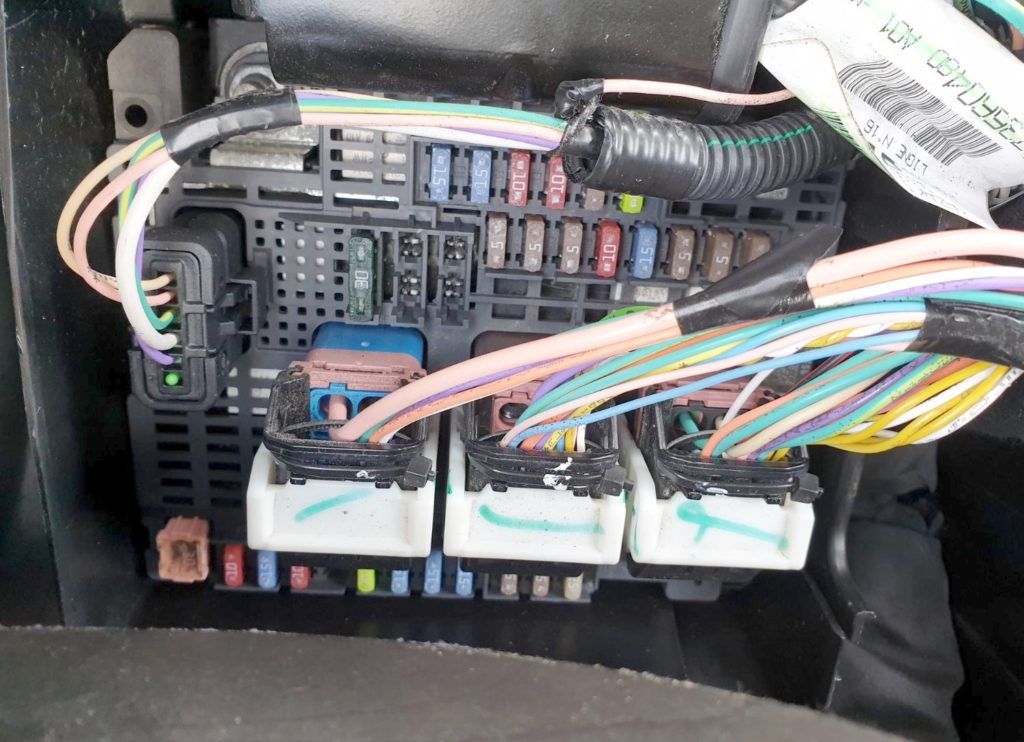

Zdjęcie poglądowe
Schemat
Przeznaczenie
| F6 A lub B | 15A System audio |
| F8 | 3A Alarm antywłamaniowy |
| F13 | Zapalniczka przednia 10A , gniazdo 12V z przodu. |
| F14 | 10A Tylne gniazdo 12V. |
| F 16 | 3Lusterko kosmetyczne |
| F17 | 3A Tylna klapa, lusterko wsteczne |
| F28 A lub B | 15A System audio |
| F30 | 20A Wycieraczka tylna |
| F32 | Wzmacniacz audio 10A |
Za przednią zapalniczkę odpowiada bezpiecznik nr 13, 10A.
Skrzynka bezpieczników komory silnika
Znajduje się obok akumulatora po lewej stronie komory silnika.
Zdjęcie poglądowe
Schemat
Oznaczenie
| F20 | 15A Pompa spryskiwacza szyby przedniej/tylnej |
| F21 | 20A Pompa spryskiwacza reflektorów |
| F22 | Sygnał 15A |
| F23 | 15A Prawe światło drogowe. |
| F24 | 15A Lewe światło drogowe. |
| F27 | 5A Sterowanie lewym reflektorem |
| F28 | 5A Sterowanie prawym reflektorem |

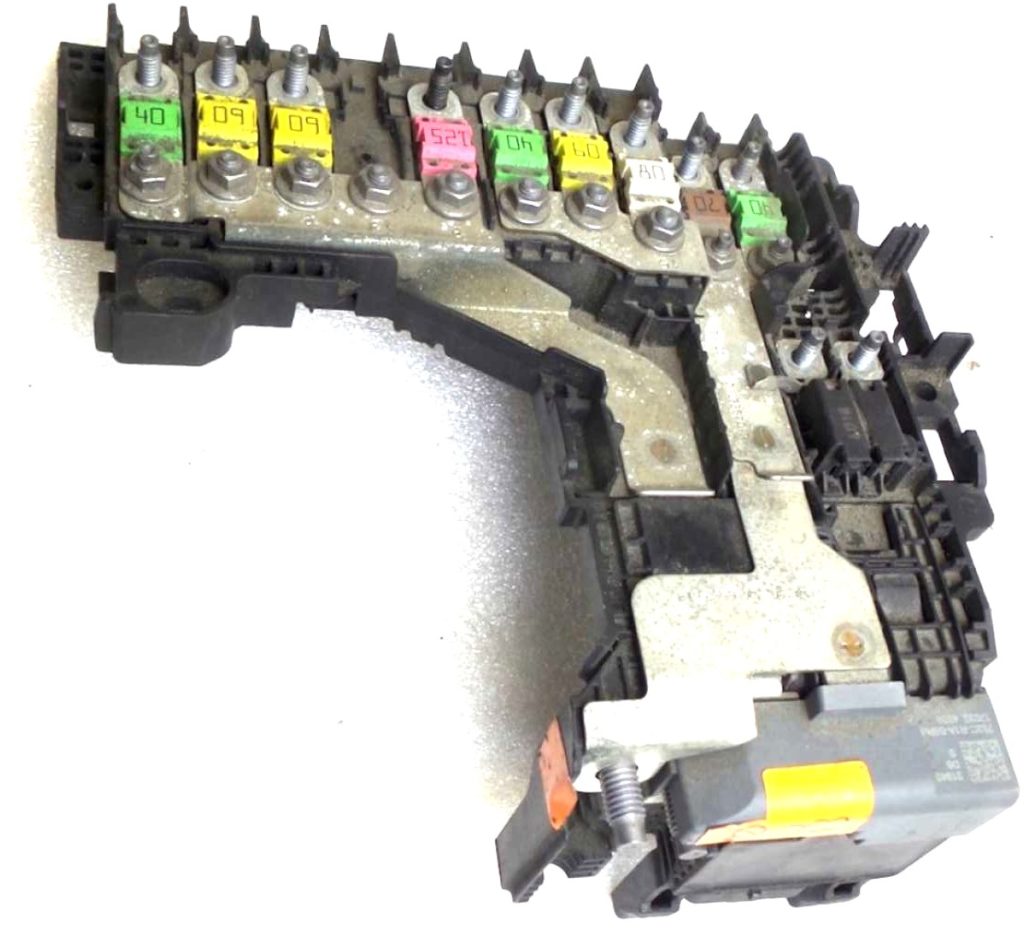

Do pokrywy pakietu akumulatorów można także przymocować skrzynkę bezpiecznikową dużej mocy wykonaną w formie wkładki topikowej.
Zdjęcie poglądowe
Materiał ten wymaga dodania, dlatego wiele bezpieczników i przekaźników nie jest wskazanych – chętnie pomożemy. Możesz pisać bezpośrednio w komentarzach.
