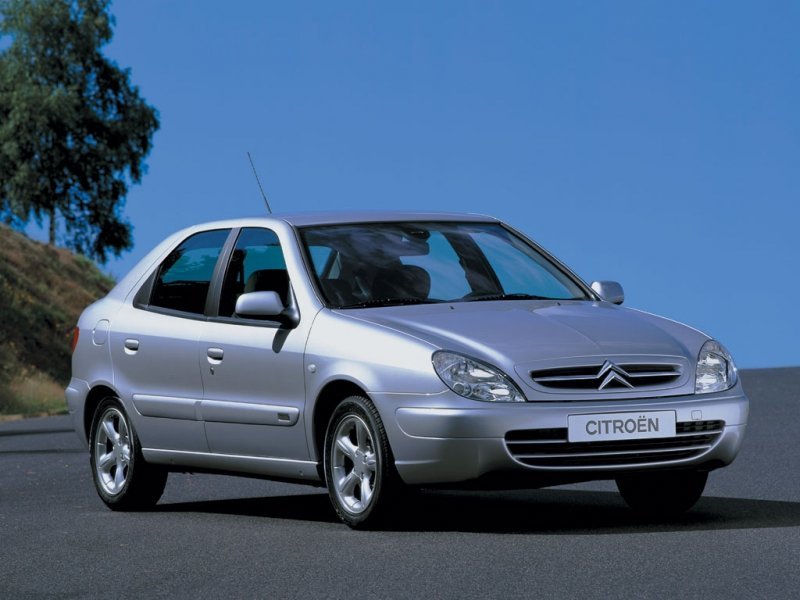

Citroen Xsara , samochód kompaktowy, był sprzedawany w wersjach nadwozia typu hatchback i kombi. I generacja była produkowana w latach 1997, 1998, 1999, 2000. II generacja była produkowana w latach 2001, 2002, 2003, 2004, 2005 i 2006. Zaprezentujemy oznaczenie bezpieczników i przekaźników Citroena Xsary wraz ze schematami skrzynkowymi i ich szczegółowym przeznaczeniem.
W przypadku X Sara Picasso schematy są zupełnie inne i znajdują się tutaj .
Contents
Komora silnika
Typ 1
Schemat
Opis
| F1 | 20A |
| F2 | 10A Nieużywany |
| F3 | 30/40A Wentylator chłodzący |
| F4 | Nieużywany |
| F5 | 5A Wentylator chłodzący |
| F6 | 30A Spryskiwacze reflektorów, przednie lampy przeciwmgielne |
| F7 | Wtryskiwacze 5A |
| F8 | 20A Nieużywany |
| F9 | 10A Przekaźnik pompy paliwa |
| F10 | 5A Nieużywany |
| F11 | 5A Przekaźnik czujnika tlenu |
| F12 | 10A Światło drogowe prawe |
| F13 | 10A Światło drogowe lewe |
| F14 | 10A Prawe światło mijania |
| F15 | 10A Lewe światło mijania |
A (20A) Centralny zamek
B (25A) Wycieraczka szyby
przedniej C (30A) Podgrzewana szyba tylna i lusterka zewnętrzne
D (15A) Sprężarka klimatyzacji, wycieraczka tylnej szyby
E (30A) Szyberdach, szyby przednie i tylne
F (15A) Zasilanie dla systemu multipleksowego
Konstrukcja tej skrzynki i ilość bezpieczników uzależniona jest od wyposażenia i roku produkcji pojazdu. Mogą występować różnice w przesłanych schematach i Twoim pudełku.
Typ 2

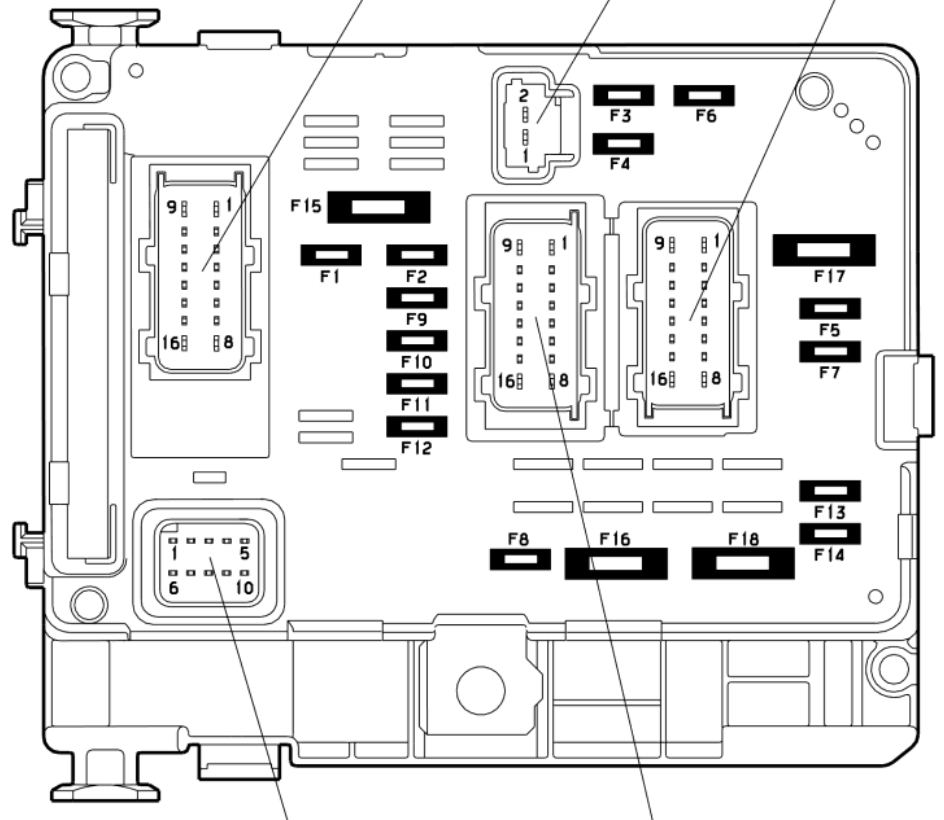

Schemat
Opis 1
- moduł podgrzewania F1 (10A) – czujnik prędkości pojazdu – zespół elektrohydrauliczny automatycznej skrzyni biegów – zespół sterujący automatycznej skrzyni biegów – styk światła cofania – para styków czujnika poziomu płynu chłodzącego silnik – przekaźnik mocy wentylatora wysokich obrotów – przepływomierz powietrza – dźwignia zmiany biegów przekaźnika sterującego napędem mechanizm blokujący – przekaźnik blokady uruchomienia silnika
- Pompa układu paliwowego F2 (15A).
- Kalkulator przeciwblokady kół F3 (10A) – kalkulator kontroli stabilności
- Kalkulator wtrysku F4 (10A) – komputer automatycznej skrzyni biegów
- Komputer automatycznej skrzyni biegów F5 (10A).
- Światła przeciwmgielne F6 (15A).
- Spryskiwacz reflektorów F7
- Kalkulator wtrysku F8 (20A) – regulator wysokiego ciśnienia oleju napędowego – przekaźnik mocy wentylatora o niskiej prędkości
- Reflektor lewy F9 (15A) – przełącznik regulacji zasięgu reflektora
- Reflektor prawy F10 (15A).
- Reflektor lewy F11 (10A).
- Reflektor prawy F12 (10A).
- Alarm dźwiękowy F13 (15A).
- Pompka spryskiwacza przód/tył F14 (10A).
- Cewka zapłonowa F15 (30A) – Czujnik tlenu na wylocie: nie scharakteryzowany – Czujnik tlenu na wlocie – Wtryskiwacz cylindra 1 – Wtryskiwacz cylindra 2 – Wtryskiwacz cylindra 3 – Wtryskiwacz cylindra 4 – Elektrozawór czyszczenia zbiornika – Wysokociśnieniowy olej napędowy pompa wtryskowa – elektrozawór RVG + tłumik – rezystancja układu ogrzewania gaźnika lub modułu tłumika – elektrozawór logiczny (RVG) – układ podgrzewania paliwa
- Pompa zasilająca powietrzem F16 (30A).
- F17 (30A) Napęd wycieraczek
- Siłownik nawiewu F18 (40A) – moduł sterujący nawiewem powietrza – termistor powietrza w kabinie pasażerskiej – panel serwisowy – moduł bezpieczników komory silnika
Opis 2
(20A) Sygnał
dźwiękowy (30A) Przekaźnik świateł mijania (
30A) Wentylator chłodzenia silnika
(20A) Gniazdo diagnostyczne, zasilanie ECU 1,6L
(30A) Nieużywane
(10A) Nieużywane
(10A) Przekaźnik wentylatora chłodzenia silnika
(5A) Nieużywane
(25A) ) Centralny zamek (BSI)
(15A) Sterownik ABS
(5A) Układ podgrzewania wstępnego (diesel)
(15A) Pompa paliwa
(40A) Przekaźnik
(30A) Przekaźnik
(10A) Wentylator chłodzący silnik
(40A) Pompa powietrza doładowującego
(10A) Prawa lampa przeciwmgłowa
(10A) Lewa lampa przeciwmgłowa
(10A) Czujnik prędkości
(15A) Czujnik temperatury płynu chłodzącego
(5A) Katalizator
Przedział pasażerski
Skrzynka bezpiecznikowa

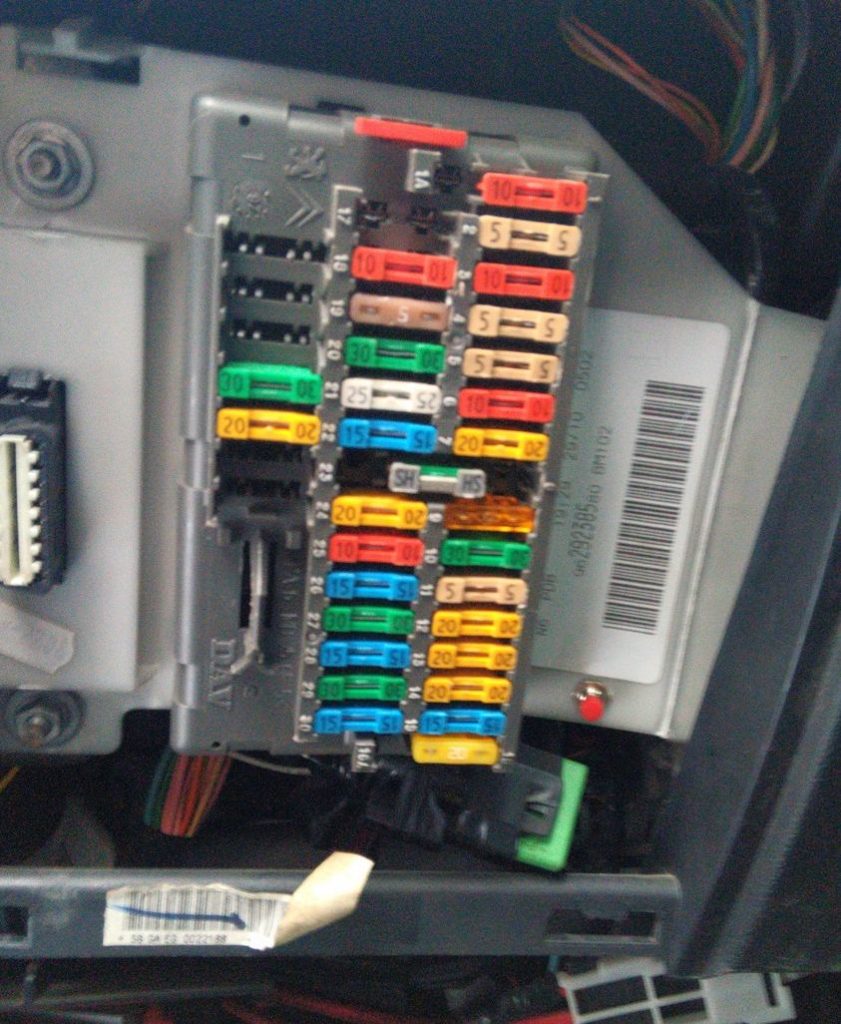

Znajduje się po lewej stronie pod deską rozdzielczą, za osłoną zabezpieczającą.
I wygląda to tak.

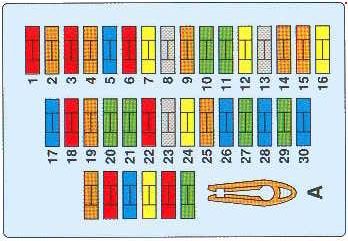

Schemat
Oznaczenie (typ 1)
- BOCZNICA
- 5 A Układ klimatyzacji – Wyposażenie specjalne (dla szkół jazdy)
- 5 A Zestaw wskaźników – gniazdo diagnostyczne
- 5 A Jednostka sterująca (przewód „+” ze stacyjki)
- 5 Automatyczna skrzynia biegów
- 5 A Lampy wewnętrzne
- 5 A System nawigacji – Światła mijania (przekaźnik) – Radio samochodowe – Alarm
- 5 A Wyświetlacz cyfrowy – Sygnał zatrzymania awaryjnego – Zegar cyfrowy – Gniazdo diagnostyczne
- 5 A Jednostka sterująca (przewód „+” z akumulatora)
- 20 A Komputer pokładowy – Dźwiękowe urządzenie ostrzegawcze – Przyczepa – Alarm antykradzieżowy (przekaźnik) – Spryskiwacze reflektorów (przekaźnik) – Wyposażenie specjalne (dla szkół jazdy)
- 5 A Żarówka światła przedniego, lewego – Żarówka tylnego, prawego
- 5A Oświetlenie tablicy rejestracyjnej – Lampa obrysowa przednia prawa, – Lampa obrysowa tylna lewa
- 20 A Reflektory świateł drogowych
- 30 A Przekaźnik elektrycznych szyb przednich
- 20A Podgrzewane przednie siedzenia
- 20 A Wentylator elektryczny do ogrzewania kabiny pasażerskiej
- 30 A Wentylator elektryczny do ogrzewania kabiny pasażerskiej
- 5 A Podświetlenie klawiszy sterujących i przełączników na tablicy rozdzielczej
- 10 A Żarówki świateł przeciwmgielnych + Wskaźnik włączenia świateł przeciwmgielnych
- 10 A Lampa świateł mijania lewych – Hydrokorektor reflektorów
- 10 A Prawe światło mijania + kontrolka świateł mijania
- 5 A Światło lustrzane w osłonie przeciwsłonecznej – Czujnik deszczu – Oświetlenie schowka na rękawiczki – Światło kierunkowe do odczytu kart
- 20 A Zapalniczka / gniazdo zasilania 12 V (przewód „+” dodatkowego osprzętu elektrycznego) / 23 V 20 A Zapalniczka / gniazdo zasilania 12 V (przewód „+” z akumulatora)
- 10 A Opcja w postaci radia samochodowego marki CITROEN (przewód “+” wyposażenia dodatkowego / F24V 10 A Opcja w postaci radia samochodowego marki CITROEN (przewód “+” z akumulatora)
- 5 A Zegar cyfrowy – zewnętrzne lusterko wsteczne z napędem elektrycznym
- 30 A Wycieraczki szyby przedniej/wycieraczka szyby tylnej
- 5 A Jednostka sterująca (przewód „+” dodatkowego wyposażenia elektrycznego)
- 15 A Serwo regulacji fotela kierowcy
Za zapalniczkę odpowiada bezpiecznik nr 23, 20A.
Oznaczenie (typ 2)
| 1 | (10A) System audio, zmieniarka CD systemu audio |
| 2 | (5A) Lampka dźwigni zmiany biegów, ECM, moduł sterujący klimatyzacji, przełącznik ciśnienia czynnika chłodniczego klimatyzacji (potrójny), gniazdo diagnostyczne, czujnik prędkości, wskaźniki zestawu wskaźników, przekaźnik silnika dmuchawy płynu chłodzącego – podwójny wentylator (po lewej), przekaźnik silnika wentylatora chłodzącego – podwójny wentylator (prawy), wielofunkcyjna jednostka sterująca |
| 3 | (10A) Moduł sterujący ABS |
| 4 | (5A) Tylny prawy znacznik boczny, przedni lewy znacznik |
| 5 | (5A) System oświetlenia dziennego (jeśli jest na wyposażeniu) |
| 6 | (10A) Moduł sterujący skrzynią biegów (ECM) |
| 7 | (20A) Klakson, złącze przyczepy |
| 9 | (5A) Obrys tylny lewy, przedni prawy obrysowy, oświetlenie tablicy rejestracyjnej |
| 10 | (30A) Elektryczne tylne szyby |
| 11 | – |
| 12 | (20A) Wskaźniki zestawu wskaźników, światła cofania, światła stopu |
| 13 | (20A) System oświetlenia dziennego (jeśli jest na wyposażeniu) |
| 14 | – |
| 15 | (20A) Moduł sterujący silnika wentylatora chłodzącego, wielofunkcyjny moduł sterujący |
| 16 | (20A) Zapalniczka samochodowa |
| 17 | – |
| 18 | (10A) Tylne światło przeciwmgłowe |
| 19 | (5A) Brzęczyk ostrzegawczy lewego reflektora głównego |
| 20 | (30A) Silnik klapy przepływu powietrza (klimatyzacja / ogrzewanie) (^ 05/99) |
| 21 | (25A) Podgrzewane lusterka zewnętrzne, podgrzewacze siedzeń, przekaźnik czasowy wyłączania ogrzewania, klimatyzacja (^ 05/99) |
| 22 | (15A) Fotele sterowane elektrycznie |
| 24 | (20A) Wycieraczka/spryskiwacz tylnej szyby, wycieraczka/spryskiwacz przedniej szyby, silnik wycieraczki przedniej szyby, czujnik deszczu |
| 25 | (10A) Audio, zegar, dioda alarmu przeciwkradzieżowego, zestaw wskaźników, gniazdo diagnostyczne, wielofunkcyjny moduł sterujący |
| 26 | (15A) Alarm |
| 27 | (30A) Elektryczne szyby przednie, szyberdach |
| 28 | (15 A) Przełącznik blokady szyb, zestaw wskaźników, przekaźnik kierunkowskazów, lampka schowka podręcznego |
| 29 | (30A) Przekaźnik czasowy wyłączający odmgławiacz tylnej szyby, odmrażacze lusterek zewnętrznych |
| 30 | (15A) Czujnik deszczu, reflektory, czujnik temperatury zewnętrznej, silnik tylnej wycieraczki, elektrycznie sterowane szyby, szyberdach, elektrycznie sterowane lusterka zewnętrzne |
W tej opcji za zapalniczkę odpowiada bezpiecznik nr 16.
Skrzynka przekaźników
Znajduje się nad pedałami na desce rozdzielczej, po prawej stronie skrzynki bezpieczników.
Schemat
Przeznaczenie
1 –
2 Przekaźnik wyłączania podnośnika szyby tylnej
3 Przekaźnik wskaźnika 4
Przekaźnik podnośnika
szyby tylnej 5 Przekaźnik wentylatora nagrzewnicy
6 –
7 Przekaźnik ogrzewania tylnej szyby
8 Przekaźnik sterowania silnikiem
9 Przekaźnik włącznika wycieraczek
10 Przekaźnik podnośnika szyby – Przekaźnik silnika szyberdachu
12 Przekaźnik czujnika deszczu (prędkość) Sterowanie)
13 Przekaźnik czujnika deszczu
