Kompaktowy MPV Citroen Xsara Picasso produkowany jest od 1999 roku. Na rynki europejskie trafiał w latach 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010. W tym okresie samochód otrzymał aktualizację . Miało to wpływ głównie na widok z przodu. Sugerujemy zapoznanie się z oznaczeniami skrzynek bezpieczników Citroen Xsara Picasso : ich lokalizacją i schematami, a także zaznaczenie bezpiecznika odpowiedzialnego za zapalniczkę.
Xsara Picasso ma 2 główne skrzynki bezpieczników. W tym filmie możesz zobaczyć jak się do nich dostać.
W zależności od konfiguracji i roku produkcji możliwa jest inna konstrukcja tych skrzynek.
Komora silnika
Typ 1

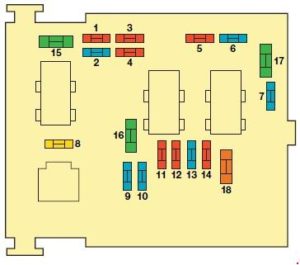

Schemat
Opis
| 1 | 10 A | Światła cofania – Woda w czujniku oleju napędowego – Płyn chłodzący |
| 2 | 15 A | Obwód zasilania pompy paliwa |
| 3 | 10 A | Elektroniczna jednostka sterująca (ECU) układu ABS |
| 4 | 10 A | Silnik (ECU) – ECU automatycznej skrzyni biegów |
| 5 | 10 A | BVA – dodatki do oleju napędowego |
| 6 | 15 A | Światła przeciwmgielne |
| 7 | 15 A | Automatyczne oświetlenie |
| 8 | 20 A | Silnik (ECU) |
| 9 | 15 A | Lampa świateł mijania, lewy reflektor |
| 10 | 15 A | Lampa świateł mijania, prawy reflektor |
| 11 | 10 A | Lewe światło drogowe |
| 12 | 10 A | Reflektor świateł drogowych, prawy |
| 13 | 15 A | Sygnał dźwiękowy |
| 14 | 10 A | Podkładki przednie i tylne |
| 15 | 30 A | Czujniki silnika, cewki zapłonowe, wtryskiwacze, elektrozawory |
| 16 | 30 A | Pompa powietrza |
| 17 | 30 A | Przednia wycieraczka |
| 18 | 40 A | Siłownik nawiewu powietrza, panel serwisowy |

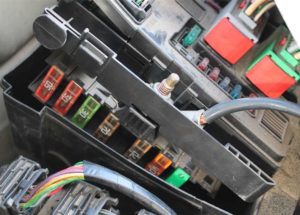

Z boku urządzenia znajdują się oddzielne bezpieczniki typu maxi.
- Przekaźnik mocy wentylatora o niskiej prędkości MF1 (20-80A), przekaźnik mocy wentylatora o dużej prędkości
- Kalkulator przeciwblokady kół MF2 (20-80A) – kalkulator kontroli stabilności
- Kalkulator przeciwblokady kół MF3 (20-80A).
- Inteligentny moduł serwisowy MF4 (20-80A).
- Inteligentny moduł serwisowy MF5 (20-80A).
- Moduł bezpieczników MF6 (20-80A) 12 w kabinie pasażerskiej
- MF7 (20-80A) Wyłącznik zapłonu
- System podgrzewania płynu MF8 (20-80A).
Typ 2

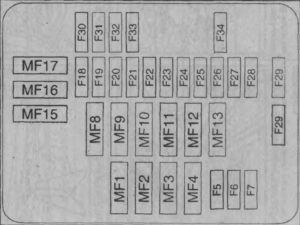

Schemat
Przeznaczenie
- MF1 70A + zasilacz BB CM (inteligentny moduł serwisowy) – wycieraczka szyby przedniej – podgrzewana szyba tylna – zamek
- Grupa wentylatorów MF2 70A (P)
- Grupa wentylatorów MF3 60A (P)
- Koła przeciwblokujące MF4 60A (A)
- Brzęczyk F5 20A
- Przekaźnik świateł mijania F6 30A (P)
- Przekaźnik niskiej prędkości wentylatora F7 30A (TU5JP/L3) z układem chłodzenia
- MF8 70A Moduł bezpieczników przedziału pasażerskiego 28 (A)
- Zasilacz MF9 50A CM (inteligentny moduł serwisowy) – Kierunkowskazy – elektrycznie sterowana szyba – szyberdach – + VAN – wycieraczka tylna – sprężarka chłodzenia
- MF10 40A Sterowanie oświetleniem (A)
- MF11 za darmo
- MF12 70A styk alarmu antykradzieżowego (+ AA, + CC, + D) (A)
- MF13 40A styk alarmu antykradzieżowego (+ KK) (A)
- Gniazdo diagnostyczne F14 20A – zasilacz kalkulatora (TU5JP)
- MF15 za darmo
- MF16 40A Moduł bezpieczników przedziału pasażerskiego 28 (A)
- Dysza układu ogrzewania postojowego MF17 30A (A)
- Zasilanie F18 (przez podwójny przekaźnik) Bezpłatnie
- F19 za darmo
- F20 10A + przekaźnik wentylatora CC (wszystkie typy oprócz TU5JP/L3 i EW7J4) (podstawa)
- Bez F21 + BB
- F22 25A Kierunkowskazy
- Kalkulator przeciwblokady kół F23 15A + CC
- F24 5A Komputer sterujący silnikiem (A) – moduł podgrzewania – przepływomierz – moduł blokady zabezpieczeń 3 przekaźniki
- F25 Zasilanie 15A (przez podwójny przekaźnik) pompy paliwa
- F26 40A + BB Przekaźnik dwupozycyjny (P)
- F27 30A Przekaźnik dwupozycyjny (P)
- F28 5A zasilanie (poprzez podwójny przekaźnik) rezystancja układu ogrzewania gaźnika lub modułu przepustnicy (TU5JP/L3)
- F29 40A – (5A) + pompa powietrza BB (EW7) (A) – lampka ostrzegawcza ogrzewania postojowego (DW10)
- Lampa przeciwmgłowa prawa F30 10A (P)
- F31 10A lampa przeciwmgielna lewa (P)
- F32 10A + CC czujnik prędkości pojazdu – styk światła cofania – moduł blokujący zabezpieczenie 3 przekaźniki
- F33 15A Moduł temperatury płynu (TU5JP) – gniazdo diagnostyczne – Układ podgrzewania paliwa – para styków czujnika poziomu płynu chłodzącego silnik (DW10TD)
- F34 5A zasilanie (przez podwójny przekaźnik) sonda lambda – Elektrozawór czyszczenia zbiornika (benzyna) – Elektrozawór RVG – Elektrozawór (pompa paliwa Diesel)
Przedział pasażerski
Typ 1

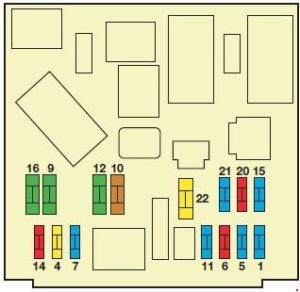

Schemat
Oznaczenie
| 1 | 15 A | Złącze diagnostyczne – hak holowniczy do przyczep kempingowych |
| 2 | – | Zapasowy |
| 3 | – | Zapasowy |
| 4 | 20 A | Elektroniczna jednostka sterująca (ECU) – Zestaw wskaźników – Radio samochodowe – Dodatki do oleju napędowego – Przyciski sterujące na kierownicy |
| 5 | 15 A | – |
| 6 | 10 A | Złącze diagnostyczne |
| 7 | 15 A | Czujnik deszczu i światła |
| 8 | – | Zapasowy |
| 9 | 30 A | Szyberdach — tylne szyby elektryczne |
| 10 | 40 A | Ogrzewana tylna szyba – Podgrzewane zewnętrzne lusterka wsteczne |
| 11 | 15 A | Wycieraczka tylnej szyby |
| 12 | 30 A | Elektryczne szyby przednie |
| 13 | – | Zapasowy |
| 14 | 10 A | Elementy sterujące na kierownicy – Dodatki do oleju napędowego – Poduszka powietrzna – Czujniki parkowania |
| 15 | 15 A | Zestaw wskaźników – Radio samochodowe – Klimatyzacja – Nawigacja |
| 16 | 30 A | Centralny zamek elektryczny |
| 17 | – | Zapasowy |
| 18 | – | Zapasowy |
| 19 | – | Zapasowy |
| 20 | 10 A | Prawe światło stopu |
| 21 | 15 A | Lewe światło stopu |
| 22 | 20 A | Zapalniczka do papierosów, oświetlenie dodatkowe, gniazdko 12 V, oświetlenie schowka na rękawiczki |
Bezpiecznik nr 22 odpowiada za zapalniczkę.
Typ 2

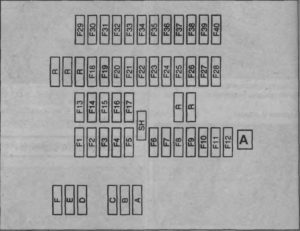

Schemat
Opis
| A | 20A | Centralny zamek |
| B | 25A | Wycieraczka przedniej szyby |
| C | 30A | Podgrzewana tylna szyba i lusterka zewnętrzne |
| D | 15A | Sprężarka klimatyzacji, wycieraczka tylnej szyby |
| mi | 30A | Szyberdach, szyby w drzwiach przednich i tylnych |
| F | 15A | Zasilanie systemu multipleksowego |
| F1 | Przednie i boczne poduszki powietrzne, napinacze pasów bezpieczeństwa | |
| F2 | – | Nieużywany |
| F3 | 5A | Przełącznik pedału sprzęgła |
| F4 | 5A | „+” Za wyłącznikiem zapłonu, system multipleksowy (BSI) |
| F5 | 10 A | Zasilanie do zaworu odcinającego silnik (2.0 HDi) |
| F6 | 5A | Ciągłe zasilanie świateł awaryjnych |
| F7 | 5A | Multipleksowy zasilacz ciągły (BSI) |
| F8 | 10 A | Czujnik temperatury płynu chłodzącego, reflektory wewnętrzne, zestaw wskaźników |
| F9 | 5A | Oświetlenie bagażnika |
| F10 | 5A | Nawigacja |
| F11 | – | Nieużywany |
| F12 | – | Nieużywany |
| F13 | – | Nieużywany |
| F14 | 15A | Zasilanie gniazdka dodatkowego i osprzętu elektrycznego przyczepy |
| F15 | 20A | Szyby tylnych drzwi |
| F 16 | 40A | Blok ochronny |
| F17 | 15A | Radio samochodowe |
| F18 | – | Nieużywany |
| F19 | 5A | Tylne światła przeciwmgielne |
| F20 | – | Nieużywany |
| F21 | – | Nieużywany |
| F22 | 10 A | Oświetlenie sufitowe, oświetlenie schowka na rękawiczki |
| F23 | 20A | Bezpiecznik zapalniczki citroen xara picasso |
| F24 | – | Nieużywany |
| F25 | – | Nieużywany |
| F26 | 5A | Lusterka sterowane elektrycznie |
| F27 | 5A | Ciągłe zasilanie urządzeń dodatkowych i systemu multipleksowego (BSI) |
| F28 | – | Nieużywany |
| F29 | 10 A | Lewe światło drogowe |
| F30 | 10 A | Reflektor świateł drogowych, prawy |
| F31 | 10 A | Lewe światło mijania |
| F32 | 10 A | Reflektor świateł mijania prawych |
| F33 | 10 A | Sterowanie zasięgiem reflektorów |
| F34 | 10 A | Oświetlenie tablicy rejestracyjnej, światło przednie lewe i tylne prawe |
| F35 | 10 A | Światło pozycyjne przednie prawe i tylne lewe |
| F36 | 15A | System klimatyzacji |
| F37 | 5A | Nieużywany |
| F38 | 5A | Wciśnij przycisk przełącznika |
| F39 | 5A | Nieużywany |
| F40 | 40A | Wentylator klimatyzacji |
Za zapalniczkę odpowiada bezpiecznik nr 23, 20A.
