Citroen ds4 bezpieczniki i przekaźniki

Model ten należy do nowej marki Citroena premium – DS. Seria ta została opracowana w połączeniu z Citroenem C4 i ma jedną platformę oraz podobne elementy konstrukcyjne, w tym schematy elektryczne. Produkowano Citroena Ds4 w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 i obecnie. Przedstawiamy schematy skrzynki bezpieczników Citroena DS4 z oznaczeniem elementów.

Contents

1 Skrzynka bezpieczników przedziału pasażerskiego
2 Skrzynki elektroniki komory silnika
- 2.1 Główna skrzynka bezpieczników
- 2.2 Bezpieczniki akumulatora

Skrzynka bezpieczników przedziału pasażerskiego

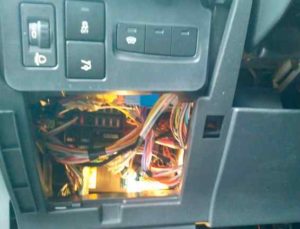

Skrzynki bezpieczników znajdują się pod deską rozdzielczą (po lewej stronie).

Powstała przestrzeń będzie wyglądać mniej więcej tak.

Kompletny schemat blokowy

Opis

F2 7,5A
F3 3A Zabezpieczenie przed kradzieżą lub przycisk START/STOP.
F4 5A Czytnik kluczyka zdalnego.
F5 3A Kluczyk z pilotem.
Radio samochodowe F6A-F6B 15A
F7 15A Elektroniczny asystent rozruchu „bez użycia rąk”
F8 3A Syrena alarmu włamaniowego, procesor alarmu.
F9 3A Blok przełączników w kierownicy.
F11 5A Kalkulator kontroli stabilności
F12 15A
F13 10A Zapalniczka samochodowa.
Zapalniczka tylna F14 10A Hatchback.
F16 3A Indywidualne światła tylne, oświetlenie schowka podręcznego.
F17 3A Oświetlenie osłony przeciwsłonecznej, przednie lampy indywidualne.
F19 5A Tablica przyrządów.
F21 10A Sterowanie radiem samochodowym i klimatyzacją.
F22 5A Wyświetlacze, czujniki parkowania.
F23 5A Moduł bezpieczników komory silnika
F24 3A Czujnik deszczu i światła
F2515A Blok poduszek powietrznych i napinaczy pirotechnicznych
F26 15A
F27 3A Stycznik podwójnego pedału hamulca
F28A-F28B 15A Radio samochodowe, radio samochodowe (opcja).
F29 3A
F30 20A
F31 30A Zamek centralny.
F32 10A Zasilacz kamery cofania w C4L Chiny. (13-pinowe wyjście 16 V NE)
F34 5A
F35 3A
F37 3A Sterowanie wycieraczką/lusterkiem wstecznym drzwi kierowcy – Elektrochromatyczne wewnętrzne lusterko wsteczne
F38 3A
F39 30A

W przypadku zapalniczki bezpieczniki 13 i 14 odpowiadają za 10 A.

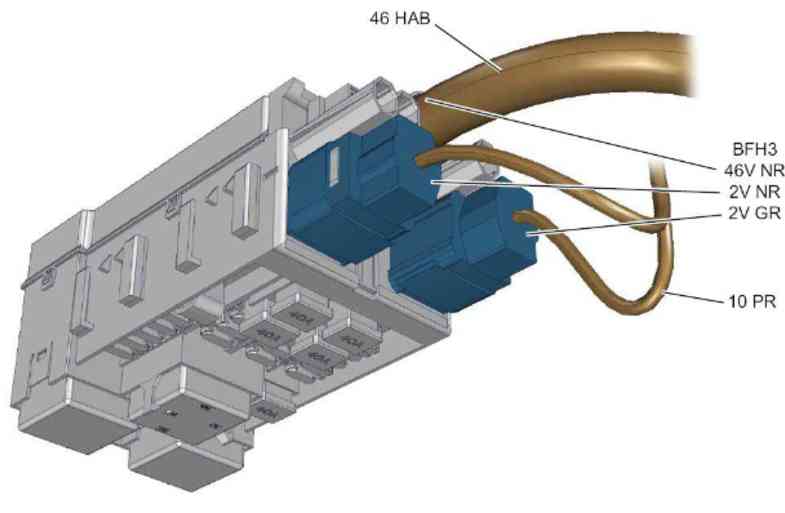

Obok powinien znajdować się przekaźnik i skrzynka bezpieczników – BFH3.

Schemat pudełkowy

Przeznaczenie

F1 40A podgrzewana tylna szyba
F2 7,5A elektrycznie podgrzewane lusterka
F3 10A przekaźnik
F5 30A tylne elektrycznie sterowane szyby
F6 30A przednie elektrycznie sterowane szyby
F7 30A elektrycznie regulowany fotel kierowcy
F8 30A szyberdach
R1 – otwierane lusterka zewnętrzne
R2 – składane lusterko wsteczne
R3 – podgrzewana tylna szyba / Podgrzewane lustra

Skrzynki elektroniki komory silnika

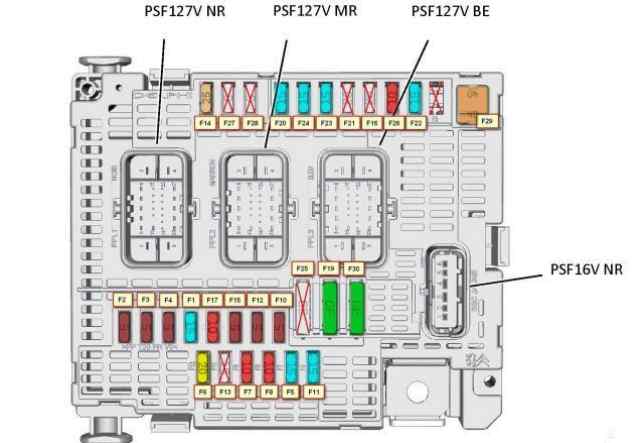

Główna skrzynka bezpieczników

Ta skrzynka bezpieczników w komorze silnika znajduje się obok akumulatora.

Schemat

Liczba bezpieczników zależy od wyposażenia i roku produkcji.

Przeznaczenie

F1 15A Komputer sterujący silnikiem – moduł zabezpieczenia i dystrybucji zasilania
F2 5A Elektryczna jednostka sterująca grupą wentylatorów
F3 5A Komputer sterujący silnikiem
F5 15A Komputer sterujący silnikiem
F6 20A Komputer sterujący silnikiem – pompa paliwa z czujnikiem poziomu paliwa
F7 10A Komputer sterujący silnikiem
F8 10A Komputer sterujący silnikiem
F10 5A Stycznik bezpieczeństwa tempomatu – komputer automatycznej skrzyni biegów
F11 15A Reflektor lewy – reflektor prawy – jonizator
F14 25A Sprężarka klimatyzacji
F15 5A Mechanizm pompy wspomagania układu kierowniczego
F17 10A Lusterko wsteczne elektrochromatyczne wewnętrzne – tablica sterująca podnośnikiem szyb/lusterek zewnętrznych, drzwi kierowcy
F19 30A Niska/wysoka prędkość wycieraczki
F20 15A Pompka spryskiwacza szyby przedniej
F21 20A Pompka spryskiwacza reflektorów
F22 15A Klakson
F23 15A Prawy reflektor
F24 15A Reflektor lewy
F26 10A Sprężarka klimatyzacji
Rozrusznik F29 30A

Następujące bezpieczniki znajdują się oddzielnie na spodzie urządzenia:

F10 5A Grupa sterująca automatycznej skrzyni biegów
F11 5A Przekaźnik blokady zmiany biegów
F12 15A Komputer automatycznej skrzyni biegów

Bezpieczniki akumulatora
