Citroen C5 trafił do sprzedaży w 2001 roku . Przez cały ten czas wypuszczane były dwie generacje C5, z których każda została odnowiona. Generacja 1 była produkowana w latach 2002, 2003, 2004, 2005, 2006 i 2007. W tym artykule wraz ze schematami i zdjęciami pokazujemy lokalizację skrzynek bezpieczników i przekaźników Citroena C5. Podświetl bezpiecznik zapalniczki.
Komora silnika

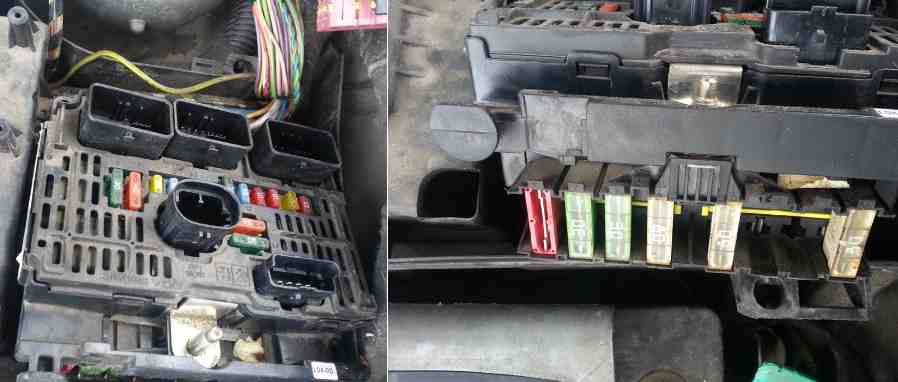

W komorze silnika skrzynka bezpieczników znajduje się po lewej stronie pod osłoną zabezpieczającą.
Należy pamiętać, że bezpieczniki mogą znajdować się nie tylko na górze, ale także z boku.
Typ 1
Schemat górnej części (główny)
Opis
| F1 | (20A) Przekaźnik silnika wentylatora chłodzącego (niska prędkość), sterowanie silnikiem |
| F2 | (15A) Róg |
| F3 | (10A) Spryskiwacze szyby przedniej, pompa spryskiwacza szyby tylnej |
| F4 | (20A) Spryskiwacze reflektorów |
| F5 | (15A) Pompa paliwa |
| F6 | (10A) Elektroniczna jednostka sterująca ABS, nagrzewnica pomocnicza -Diesel |
| F7 | (10A) Układ sterowania automatyczną skrzynią biegów, wspomaganie kierownicy |
| F8 | (20A) Rozrusznik |
| F9 | (10A) Włącznik świateł stopu (czujnik położenia pedału hamulca) |
| F10 | (30A) Sterowanie silnikiem, podgrzewacz paliwa – olej napędowy |
| F11 | (40A) Nagrzewnica/klimatyzator |
| F12 | (30A) Wycieraczka szyby przedniej |
| F13 | (40A) Wielofunkcyjny moduł sterujący 1 |
| F14 | (30A) Pompa powietrza wywiewanego |
Schemat części bocznej (dodatkowy)
Przeznaczenie
| F1 | (50A) Moduł sterujący silnika wentylatora chłodzącego |
| F2 | (30A) Układ przeciwblokujący (ABS) |
| F3 | (30A) Układ przeciwblokujący (ABS) |
| F4 | (80A) Wielofunkcyjny moduł sterujący 1 |
| F5 | (80A) Wielofunkcyjny moduł sterujący 1 |
| F6 | (80A) Skrzynka bezpieczników/przekaźników, tablica przyrządów 2 |
| F7 | (70A) Wspomaganie kierownicy |
| F8 | (40A) Silnik sterujący zawieszeniem |
Typ 2

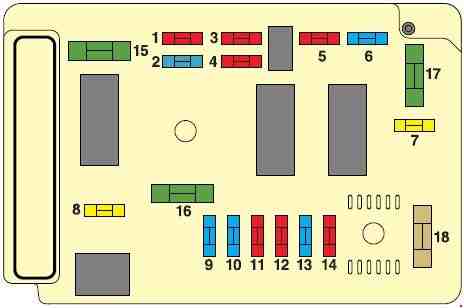

Schemat
Oznaczenie
- Światło cofania 10 A
- Zasilanie pompy paliwa 15 A
- Zasilanie komputera ABS (ABR lub ESP) 10 A
- Zasilacz komputera automatycznej skrzyni biegów. Zasilanie komputera sterującego silnikiem 10 A
- Zasilacz komputera z dodatkiem oleju napędowego 10 A
- Przednie światła przeciwmgielne 15 A
- Pompka spryskiwacza reflektorów 20 A
- Główny przekaźnik komputera sterującego silnikiem 20 A
- Reflektor świateł mijania lewy 15 A
- Reflektor świateł mijania prawy 15 A
- Lewe światło drogowe 10 A
- Prawe światło drogowe 10 A
- Brzęczyk 15 A
- Pompka wycieraczek przód i tył 10 A
- Elementy wykonawcze sterownika silnika: Podgrzewana sonda lambda; Zasilanie wtryskiwaczy benzyny; Zasilanie cewek zapłonowych; Zawór elektromagnetyczny odpowietrzania adsorbera (opary paliwa ze zbiornika paliwa) 30 A
- Zasilanie pompy pneumatycznej 30 A
- Wycieraczka przednia przy niskiej lub wysokiej prędkości 30 A
- Wentylator klimatyzatora 40 A.
Przedział pasażerski
Skrzynka bezpieczników znajduje się po lewej stronie pod deską rozdzielczą na siedzeniu kierowcy. Aby uzyskać dostęp, zdejmij pokrywę pudełka i wyjmij samo urządzenie, naciskając klapkę u góry.

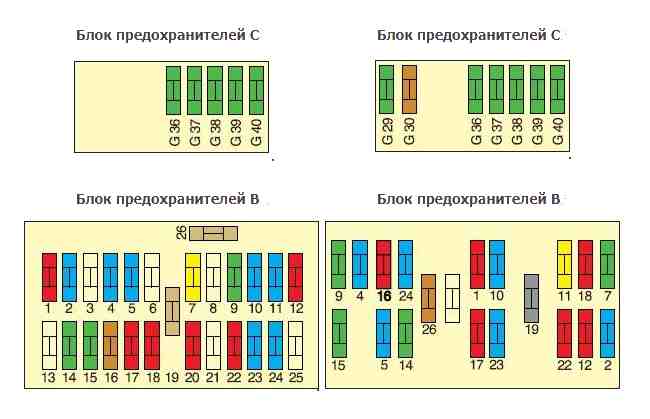

Sekcja A – pęseta i zapasowe bezpieczniki, B i C – tablice bezpieczników. Istnieją również 2 opcje lokalizacji elementów.
Opis
| NIE. | Przypisanie bezpiecznika | A |
| 1 | tylne światło przeciwmgielne | 10 |
| 2 | wycieraczka tylnej szyby | 15 |
| 4 | czujnik antywłamaniowy w drzwiach kierowcy | 15 |
| 5 | tylne lewe światło stopu | 15 |
| 6 | ||
| 7 | obwód potencjału dodatniego wyposażenia, bezpiecznik zapalniczki Citroen C5 (w zależności od konfiguracji) | 20 |
| 8 | ||
| 9 | szyby przednie, szyberdach | 30 |
| 10 | zacisk obwodu dodatniego | 15 |
| 11 | wyświetlacz alarmu antywłamaniowego, nawigator, klimatyzacja, telefon | 15 |
| 12 | światło postojowe przednie prawe, światło postojowe tylne prawe | 10 |
| 13 | – | |
| 14 | centralny zamek | 30 |
| 15 | tylna szyba elektryczna | 30 |
| 16 | przełączniki kolumny kierownicy, sterownik poduszki powietrznej, skrzynka bezpieczników w komorze silnika | 5 |
| 17 | prawe światło stopu | 10 |
| 18 | czujnik położenia kierownicy, czujnik położenia dźwigni sterującej automatycznej skrzyni biegów, gniazdo diagnostyczne | 10 |
| 19 | – | |
| 20 | nawigator, radio | 10 |
| 21 | – | |
| 22 | światło postojowe przednie lewe, światło postojowe tylne lewe | 10 |
| 23 | jednostka hydrauliki zawieszenia, jednostki sterujące ABS | 15 |
| 24 | klimatyzacja, telefon, asystent parkowania, tablica rozdzielcza, wzmacniacz sygnału telefonicznego | 15 |
| 25 | – | |
| 26 | ogrzewanie tylnej szyby | 40 |
| G36 | wzmacniacz radiowy | 40 |
| G37 | elektrycznie sterowany prawy przedni fotel | 40 |
| G38 | elektrycznie sterowany lewy przedni fotel | 40 |
| G39 | podgrzewacz przedniego prawego siedzenia | 40 |
| G40 | podgrzewacz przedniego lewego siedzenia | 40 |
Bezpiecznik nr 7 odpowiada za zapalniczkę.
