Citroen C8 to minivan montowany we Francji, produkowany w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 i 2014. W tym czasie samochód był modernizowany 2 razy. Sugerujemy zapoznanie się z oznaczeniami skrzynek bezpieczników Citroen C8 .
Model ten zawiera trzy skrzynki bezpiecznikowe. Znajdują się one: pod deską rozdzielczą, w komorze akumulatora oraz w komorze silnika.
Contents
Skrzynka bezpieczników obok akumulatora
Znajduje się pod osłoną znajdującą się w podłodze pod prawym przednim siedzeniem.
Schemat
Opis
- Bezpłatny
- Bezpłatny
- 5A Hamulce
- 25 A Zapisywanie ustawień fotela kierowcy
- 25 A Zapisywanie ustawień fotela pasażera – Szyberdach
- 20 Właz
- 20 Właz
- 10 A Podgrzewany fotel pasażera
- 10 A Podgrzewany fotel kierowcy
- 15 A Sygnalizacja świetlna
- 20 A Gniazdo akcesoriów 12 V 3. rząd siedzeń
- 20 A Gniazdo akcesoriów 12 V 2. rząd siedzeń
Za tylną zapalniczkę odpowiadają bezpieczniki nr 11 i 12 przy 20A. (odpowiednio drugi i trzeci rząd)
Bezpieczniki pod deską rozdzielczą
Aby uzyskać do niego dostęp, otwórz dolny schowek pasażera, a następnie pociągnij za klamkę, aby otworzyć pokrywę.
Schemat
Przeznaczenie
- F1 15 A Wycieraczka tylna
- F3 5 A Poduszki powietrzne
- F4 10 A Czujnik kąta skrętu kierownicy – ESP – Elektrochromatyczne lusterko wsteczne wewnętrzne – Złącze diagnostyczne – Sprzęgło – Klimatyzacja – Zawieszenie – FAP
- F5 30 A Szyberdach – Elektryczne szyby przednie
- F6 30 A Elektryczne szyby tylne
- F7 5 A Światła – Lusterko kosmetyczne – Schowek na rękawiczki
- F8 20 A Wyświetlacze – Alarmy – Radio – Zmieniarka CD – Dodatki do oleju napędowego – Czujnik ciśnienia w oponach – Boczne drzwi przesuwne
- F9 30 A Zapalniczka
- F10 15 A Kalkulator przyczepy – Klawisze sterujące na kierownicy
- F11 15 A Gniazdo diagnostyczne – Sygnał klaksonu – Automatyczna skrzynia biegów – Stacyjka
- F12 15 A Czujnik pasa bezpieczeństwa – Drzwi przesuwne Poduszka powietrzna – Czujniki parkowania – Zapamiętywanie ustawień fotela kierowcy – Elektryczny fotel pasażera
- F13 5 Kalkulator przyczepy
- F14 15 A Czujnik deszczu – Szyberdach – Klimatyzacja – Licznik przebiegu – Zestaw wskaźników – System telekomunikacyjny
- F15 30 A Zamek centralny – „Super zamek” – Zabezpieczenie przed dziećmi
- F17 40 A Ogrzewana tylna szyba
Za przednią zapalniczkę odpowiada bezpiecznik nr 9 o wartości 30A.

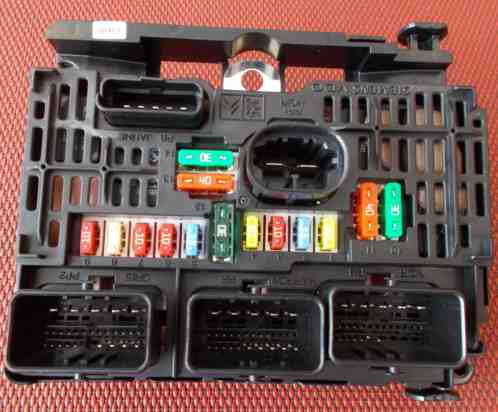

Skrzynka bezpieczników komory silnika
Aby uzyskać dostęp do skrzynki bezpieczników w komorze silnika, zdejmij zbiornik płynu do spryskiwaczy, a następnie zdejmij pokrywę.
Schemat
Przeznaczenie
F1 20 A Kalkulator silnika – Elektrozawór EGR – Elektrozawór wysokiego ciśnienia oleju napędowego – Elektrozawór recyrkulacji spalin
F2 15 A Klakson
F3 10 A Pompa spryskiwacza przód/tył
F4 20 A Pompa spryskiwacza reflektorów
F5 15 A Pompa paliwa – Elektrozawór regulacyjny
F6 10 A Skrzynia biegów – Wspomaganie kierownicy – Przepływomierz powietrza – Ogrzewanie wstępne i końcowe – Poziom wody w silniku – Hamulce – Regulacja reflektorów
F7 10 A ESP
F8 20 A Rozrusznik
F9 10 A Kalkulator silnika
F10 30 A Zawór elektromagnetyczny – Sonda lambda – Wtrysk elektroniczny – Cewka zapłonowa – Kalkulator – Ogrzewanie oleju napędowego
F11 40 A Dolot powietrza
F12 30 A Wycieraczka przednia
F13 40 A Inteligentna jednostka sterująca (+ po włączeniu zapłonu)
F14 – Bezpłatnie
