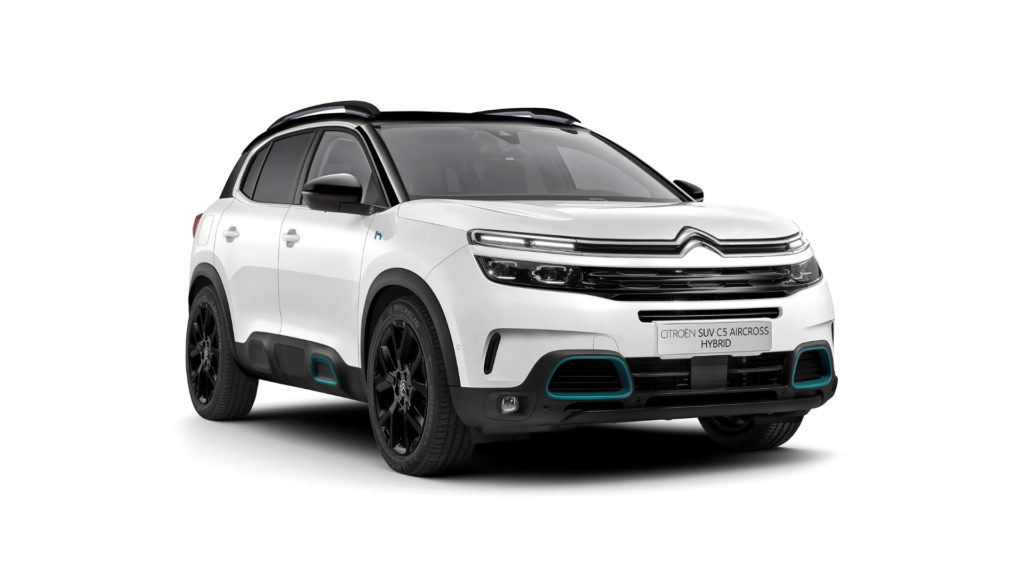

Citroen C5 Aircross produkowany był w latach 2017, 2018, 2019, 2020, 2021, 2022, 2023 i 2024. W tym czasie model przeszedł lifting. W tym artykule można znaleźć opis bezpieczników i przekaźników Citroena C5 Aircross wraz ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami ich wykonania. Podkreślmy bezpiecznik zapalniczki.
Przeznaczenie bezpieczników w blokach, a także ich liczba może różnić się od przedstawionych i zależeć od roku produkcji, poziomu wyposażenia elektrycznego i regionu dostawy samochodu.
Contents
Przedział pasażerski
Główna skrzynka bezpieczników
Główna skrzynka bezpieczników znajduje się po lewej stronie w dolnej części tablicy rozdzielczej.
Aby uzyskać dostęp, należy zdjąć osłonę zabezpieczającą. W pojazdach z kierownicą po prawej stronie urządzenie to znajduje się w schowku.
Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Schemat
Opis
| 1 | Lusterko wsteczne elektrochromatyczne, odparowująca szyba tylna, filtr cząstek stałych, czujniki parkowania, wspomaganie kierownicy, instalacja LPG, włącznik pedału sprzęgła, regulacja lusterek bocznych |
| 3 | Moduł kontroli położenia przyczepy |
| 4 | Sygnał / klakson |
| 5 | Myjka do szyb (przód/tył) |
| 6 | Myjka do szyb (przód/tył) |
| 7 | Gniazdo tylne/USB |
| 8 | Tylna wycieraczka |
| 10 | Zamek drzwi/zamek drzwi tylnych |
| 11 | Zamek drzwi/zamek drzwi tylnych |
| 12 | System Stop-Start / Moduł złącza diagnostycznego / Układ hamulcowy |
| 13 | System informacyjno-rozrywkowy / czujnik deszczu i światła, klimatyzacja, kamera przednia |
| 14 | Alarm, jednostka telematyczna |
| 15 | System kontroli klimatu |
| 16 | Automatyczny przełącznik prędkości skrzyni biegów, przełącznik pedału hamulca, system Stop & Start. |
| 17 | Tablica przyrządów |
| 18 | Zasilanie przyczepy |
| 19 | Układ elektryczny kolumny kierownicy / elementy sterujące na kierownicy |
| 21 | Przełącznik lub przycisk START/STOP, alarm antykradzieżowy |
| 22 | Kamera / czujnik deszczu / automatyczne sterowanie oświetleniem |
| 23 | Przypomnienie o pasie bezpieczeństwa |
| 24 | Czujniki parkowania, kamera cofania, ekran telematyczny |
| 25 | Poduszka powietrzna |
| 26 | Elektroniczna kontrola stabilności |
| 27 | Lęk |
| 28 | Alarm (syrena), odbiornik zdalnego sterowania ogrzewaniem/wentylacją dodatkowego. |
| 29 | System informacyjno-rozrywkowy |
| 31/32 | Gniazdo zapalniczki / gniazdo przednie |
| 34 | Ogrzewana tylna szyba / Ogrzewana przednia szyba / Bezprzewodowa ładowarka do smartfona |
| 35 | Moduł włącznika świateł/złącza diagnostycznego |
| 36 | Oświetlenie |
Za działanie zapalniczki odpowiadają bezpieczniki nr 32 i 31.
Dodatkowa skrzynka bezpieczników
Dodatkowa skrzynka bezpieczników może być zainstalowana obok jednostki głównej
Zdjęcie poglądowe
Schemat
Przeznaczenie
| F1 | Ogrzewanie/odszranianie tylnej szyby |
| F2 | Podgrzewane lusterka zewnętrzne |
| F3 | Elektryczne szyby – przód |
| F4 | Składane lusterka boczne / Regulowane lusterka zewnętrzne |
| F5 | Elektryczne szyby – tył |
| F6 | Gniazdo 12 V w bagażniku |
| F7 | Podgrzewane siedzenia przednie |
| F8 | Wzmacniacz dźwięku |
| F9 | – |
| F10 | Panoramiczny dach |
| F11 | Funkcja masażu przedniego siedzenia |
| F12 | Szyberdach |
| Przekaźnik | |
| R01 | Przekaźnik ogrzewania siedzenia |
| R02 | Przekaźnik okna elektrycznego |
| R03 | Przekaźnik odszraniacza/nagrzewnicy tylnej szyby |
| R04 | – |
| R05 | – |
| R06 | – |
| R07 | – |
Komora silnika
Skrzynka bezpieczników i przekaźników
W komorze silnika pod maską po lewej stronie obok akumulatora znajduje się skrzynka bezpieczników i przekaźników. Przykładowy dostęp pokazano na schemacie.
Lokalizacja
Zdjęcie
Schemat
Oznaczenie
| F1 | Wentylator klimatyzatora |
| F2 | Komputer ABS/ESP |
| F3 | Wewnętrzna skrzynka bezpieczników 3 |
| F4 | Komputer ABS/ESP |
| F5 | Inteligentny zespół przełączników (prawe kierunkowskazy, przednie prawe światła obrysowe, prawe światło stopu, lewe światło cofania, prawe światło przeciwmgielne.) 20A Ogrzewana przednia szyba |
| F6 | Jednostka sterująca dwubiegowego wentylatora chłodzącego (GMV) 20A Kalkulator BVA AxN8 – Kalkulator BVA Ax6III (termiczny) |
| F7 | Inteligentna skrzynka rozdzielcza |
| F8 | Pompa paliwa sterująca silnikiem |
| F9 | Sterowana pompa podnosząca (DW10F), zawory wlotowe i wylotowe v zawory elektromagnetyczne – Termostat sterowany – Zawór elektromagnetyczny pompy oleju (przepłukiwanie EC – Elektryczny zawór elektromagnetyczny – Przepływomierz powietrza dolotowego – Czujniki tlenu (EP6FADTX), Termostat sterowany – Elektryczny zawór elektromagnetyczny przełączanego zasilania wodą (EP6FDT) |
| F10 | Komputer silnika — Elektrozawór pompy sterującej przepływem oleju napędowego — Zawór elektromagnetyczny sterujący ciśnieniem turbosprężarki (DV5R i DW10F) — Termostat S (DV5R) — Nagrzewnica przedmuchowa — Regulowane elektrozawory dolotowe i wydechowe (EP6FADTX) — Płukanie cylindra — Podniesione czujniki tlenu (EB2ADTS)) |
| F11 | Komputer silnika |
| F12 | Przyrządy — Przekaźnik GMV — Istars — DMTC, elektryczne chłodzenie wodne z turbodoładowaniem (EB2ADTS i EP6FADTX), inteligentna jednostka serwisowa (EP6FADTX) |
| F13 | Inteligentna skrzynka rozdzielcza |
| F14 | Blokada poziomu naładowania akumulatora |
| F15 | Światła do jazdy dziennej 10A |
| F 16 | Ogrzewana przednia szyba / Przednie lewe światło przeciwmgłowe |
| F17 | Diagnostyka przekaźnika GMP BFRM – BSI1 – Komputer silnika – Czujnik dolnego Nox (wtryskiwacze DV5R i DW10 (DV5R) |
| F18 | Światło drogowe prawego reflektora |
| F19 | Lewe światło drogowe reflektora |
| F20 | Komputer silnika l Pompa ładująca (dla ER6EDT) – Cewki zapłonowe (EB2ADTS i EP6FADTX) |
| F21 | Rozrusznik |
| F22 | Rezerwa – taksówka |
| F23 | Rozrusznik/Generator |
| F24 | Zasilanie przyczepy. |
| F25 | Wewnętrzna skrzynka bezpieczników 3 |
| F26 | Światła przeciwmgielne |
| F27 | Inteligentny moduł przełączający (prawy reflektor świateł mijania, prawe światło cofania, lewe światło przeciwmgielne, lewe tylne światło postojowe, trzecie światło hamowania.) |
| F28 | Zasilacz pompy mocznika i rezystor grzewczy rurki mocznika (UCE lub DV5R) – Czujnik Nox (DW10F) – Komputer silnika (EP6FADTX) |
| F29 | Wycieraczka przedniej szyby |
| F30 | Blok podgrzewania wstępnego |
| F31 | Jednostka przełączająca i zabezpieczająca |
| F32 | Wspomaganie kierownicy, lewe światło mijania – Statyczne światła kierunkowskazów – Boczne kierunkowskazy – Lewy kierunkowskaz – Przednie lewe i tylne prawe światła boczne – Lewe światło hamowania – Oświetlenie tablicy rejestracyjnej. |
| Przekaźnik | |
| R1 | Komputer sterujący silnikiem / Diesel Euro6 (zasilanie modułu SCR) |
| R2 | Sprężarka klimatyzacji/podgrzewana szyba przednia |
| R3 | Rozrusznik / przygotowanie termiczne |
| R4 | Światła przeciwmgielne/światła do jazdy dziennej |
| R5 | Wentylator klimatyzatora |
| R6 | Rozrusznik |
| R7 | Przednia wycieraczka |
| R8 | Przednia wycieraczka |
| R9 | Reflektory |
Główne bezpieczniki dużej mocy można także podłączyć do dodatniego bieguna akumulatora.
Jeśli znajdziesz błąd lub masz coś do dodania, napisz w komentarzach.
