Przedstawiamy przypisanie bezpieczników wraz ze schematami skrzynkowymi Citroen xm. Citroen xm był produkowany w latach 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 i 2000. W 1990 roku został uznany za najlepszy europejski samochód roku.
Model ten posiada 2 skrzynki bezpiecznikowe.

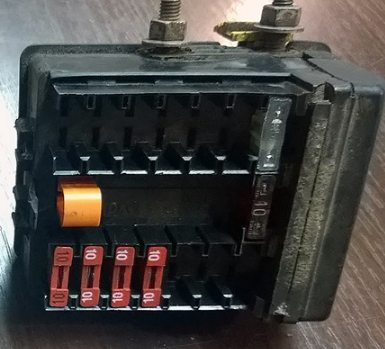

Komora silnika
W komorze silnika ta skrzynka bezpieczników znajduje się niedaleko akumulatora.
Schemat
Przeznaczenie
- 15A – EBU
- 30A – ABS
- 30A – System wentylacji z wentylatorem elektrycznym
- –
- –
- –
- –
- –
- 10A – Prawe światło drogowe
- –
- 10A – Lewe światło drogowe
- –
- 10A – Lewe światło mijania
- –
- 10A – Reflektor świateł mijania prawy
Przedział pasażerski
Skrzynka bezpieczników znajduje się po lewej stronie pod deską rozdzielczą.
Schemat
Opis
- 10 A – ABS
- 10 A – Sygnały stopu
- 10 A – Sterowanie: podgrzewana tylna szyba, klimatyzacja, podgrzewane siedzenia
- 5A – Wyświetlacz informacyjny
- 30 A – Radio, deska rozdzielcza, matryca punktowa, czujnik temperatury
- 5 A – Tylne światła przeciwmgielne
- 10 A – Zawieszenie hydrauliczne
- 5 A – Wyświetlacz
- 30 A – Elementy sterujące: podgrzewana tylna szyba, przednie i tylne wycieraczki, klimatyzacja, przednie i tylne elektrycznie sterowane szyby, przednie i tylne wycieraczki, dźwiękowe kontrolki ostrzegawcze
- 5 A – Oświetlenie: przełączników sterujących, wskaźników, popielniczki, przednich świateł pozycyjnych, świateł awaryjnych
- 10 A – Oświetlenie: deska rozdzielcza, matryca wyświetlacza, zegar
- 5A – Wyświetlacz informacyjny
- 10 A – Lampki ostrzegawcze, gniazdo diagnostyczne
- 5 A – Reostat światła tylnego (prawy)
- 30 A – BEZPIECZNIK ZAPASOWY
- 5 A – BEZPIECZNIK ZAPASOWY
- 30 A – Tylne siedzenie
- 5 A – Światło tylne (lewe)
- 15 A – Światło cofania, tablica przyrządów, gniazdo diagnostyczne, przekaźnik odcinający sprężarkę, timer oświetlenia
- 10 A – BEZPIECZNIK ZAPASOWY
- 15 A – Przednie światła przeciwmgielne
- BOCZNICA
- Lokalizacja chwilowego bocznika zasilania — wyłączona
- 20 A – Podgrzewane przednie siedzenie
- 20 A – Otwarcie dachu
- 30 A – Elektryczne szyby tylne
- 15 A – Przyrządy, oświetlenie wnętrza, ADC LED, komputer pokładowy, wyświetlacze, zegary, radio, alarmy i alarmy
- 30 A – Przednie fotele elektryczne (prawa strona)
- 20 A – BEZPIECZNIK ZAPASOWY
- 30 A – Przedni fotel elektryczny (lewa strona)
- 10 A – Interfejs temperaturowy – wtrysk
- 30 A – Spryskiwacz reflektorów, sygnał
- 30 A – Ogrzewana tylna szyba – Ogrzewane lusterka wsteczne
- 30 A – Centralny zamek, blokowanie, Zawieszenie hydrauliczne
- 30 A – Przednie szyby i zabezpieczenie przed przytrzaśnięciem
- 30 A – Zapalniczki przednie i tylne
Bezpiecznik nr 36 odpowiada za zapalniczkę
