Citroen C4 – bezpieczniki i przekaźniki

I generacja Citroena C4 była produkowana w latach 2004, 2005, 2006, 2007, 2008, 2009 i 2010 w różnych wersjach: hatchback, picasso itp. Po aktualizacji Citroen C4 II generacji był produkowany w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020. Rozważymy bezpieczniki i przekaźniki Citroena C4 ze szczegółowym opisem wszystkich skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.

Citroena C4

W zależności od konfiguracji i roku produkcji możliwych jest kilka opcji wykonania skrzynek i umiejscowienia przekaźnika.

Komora silnika

Główna skrzynka bezpieczników

Blok pod maską w lokalizacji C4

Znajduje się obok akumulatorów. Zdejmij i zdejmij pokrywę ochronną, aby uzyskać dostęp do skrzynki bezpieczników w komorze silnika.

Typ 1

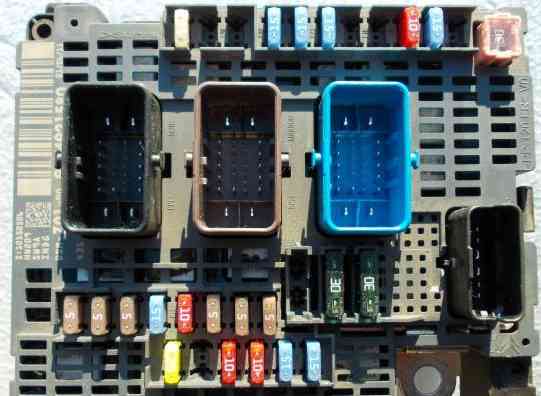

zdjęcie skrzynki z bezpiecznikami

Schemat

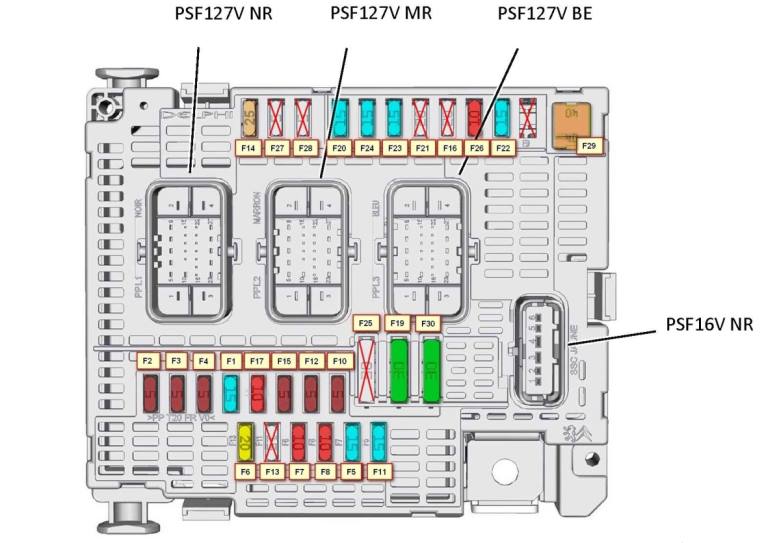

Schemat blokowy pod maską opcja 2 c4

Przeznaczenie

  • F1 15A Komputer sterujący silnikiem – moduł zabezpieczenia i dystrybucji zasilania
  • F2 5A Elektryczna jednostka sterująca grupą wentylatorów
  • F3 5A Komputer sterujący silnikiem
  • F5 15A Komputer sterujący silnikiem
  • F6 20A Komputer sterujący silnikiem – pompa paliwa z czujnikiem poziomu paliwa
  • F7 10A Komputer sterujący silnikiem
  • F8 10A Komputer sterujący silnikiem
  • F10 5A Stycznik bezpieczeństwa tempomatu – komputer automatycznej skrzyni biegów
  • F11 15A Reflektor lewy – reflektor prawy – jonizator
  • F14 25A Sprężarka klimatyzacji
  • F15 5A Mechanizm pompy wspomagania układu kierowniczego
  • F17 10A Lusterko wsteczne elektrochromatyczne wewnętrzne – tablica sterująca podnośnikiem szyb/lusterek zewnętrznych, drzwi kierowcy
  • F19 30A Niska/wysoka prędkość wycieraczki
  • F20 15A Pompka spryskiwacza szyby przedniej
  • F21 20A Pompka spryskiwacza reflektorów
  • F22 15A Klakson
  • F23 15A Prawy reflektor
  • F24 15A Reflektor lewy
  • F26 10A Sprężarka klimatyzacji
  • Rozrusznik F29 30A

Następujące bezpieczniki znajdują się oddzielnie (na spodzie urządzenia):

F10 5A Grupa sterująca automatycznej skrzyni biegów
F11 5A Przekaźnik blokady zmiany biegów
F12 15A Komputer automatycznej skrzyni biegów

Typ 2

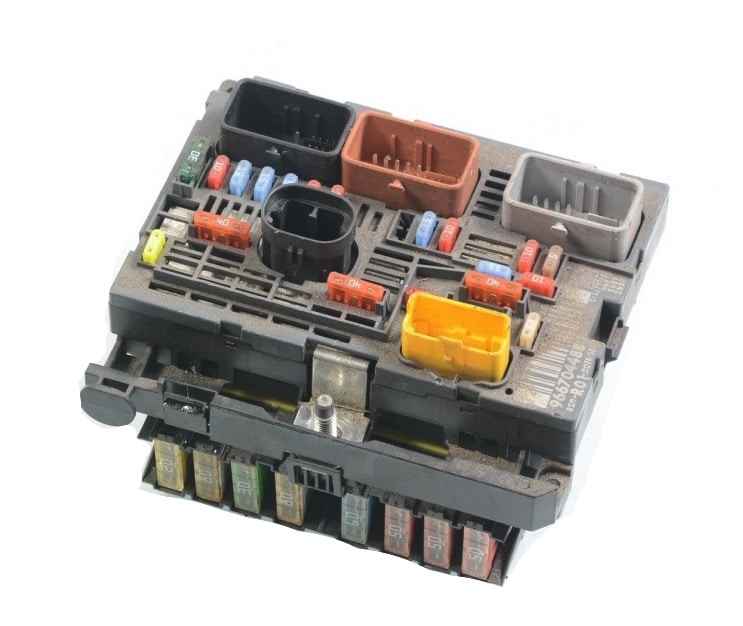

Blok pod maską opcja 2

Schemat

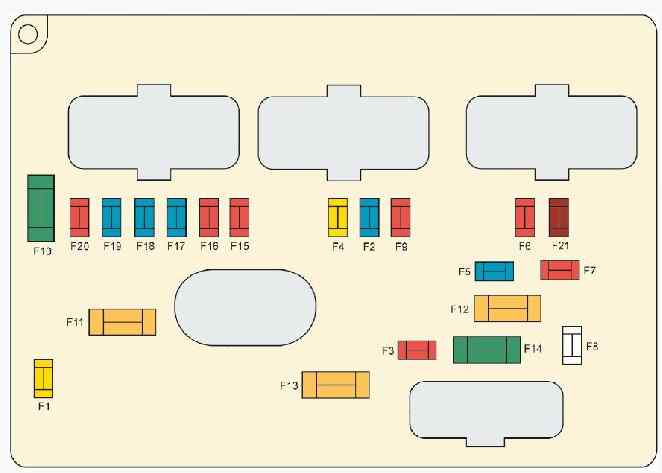

blok w komorze silnika - schemat 2

Oznaczenie

  1.  20 A Sterowanie silnikiem, wentylator chłodzący silnik
  2. 15 Brzęczyk
  3. 10 A Spryskiwacze szyby przedniej i tylnej
  4. 20 A Spryskiwacz reflektorów
  5. 15 A Pompa paliwa
  6. 10 A automatyczna skrzynia biegów, lampy ksenonowe, sterowane reflektory, elektrozawór upustowy adsorbera
  7. Kalkulatory ABS/ESP 10 A, wspomaganie kierownicy
  8. 25 Rozrusznik
  9. 10 A Dodatkowa nagrzewnica (silnik Diesel), czujnik poziomu płynu chłodzącego
  10. 30 A Elektrozawór silnika, czujnik obecności wody w paliwie, kalkulator silnika, wtryskiwacze, cewka zapłonowa, sonda lambda, elektromagnetyczny zawór upustowy adsorbera (pojazdy z silnikami 1.4i 16V i 1.6i 16V)
  11. 40 A Wentylator dmuchawy, klimatyzacja
  12. 30 A Wycieraczka przednia
  13. Jednostka BSI 40 A
  14. Nieużywany
  15. 10 A Prawe światło drogowe
  16. 10 A Lewe światło drogowe
  17. 15A Lewe światło mijania
  18. 15A Reflektor świateł mijania prawy
  19. 15 A Kalkulator silnika (pojazdy z silnikami 1.4i 16V i 1.6i 16V)
  20. 10 A Zawory elektromagnetyczne silnika
  21. 5 A Przekaźnik wentylatora elektrycznego układu chłodzenia silnika, układ zmiennych faz rozrządu

Typ 3

Schemat

blok w komorze silnika - schemat 3

Opis

  1. (20A) (Moduł sterujący silnika – grupa wentylatorów silnika).
  2. (15A) (sygnał dźwiękowy).
  3. (10A) (Podkładki przednie i tylne).
  4. (20A (spryskiwacz reflektorów).
  5. (15A) (pompa paliwa).
  6. (10A) (Automatyczna skrzynia biegów – Xenon – Reflektory – Elektrozawór czyszczenia absorbera (silnik 2.0).
  7. (10A) (Jednostki sterujące ABS/ESP – wspomaganie kierownicy).
  8. (20A) (Rozrusznik).
  9. (10A) (Moduł sterujący ogrzewaniem dodatkowym (diesel) – Stycznik poziomu płynu chłodzącego).
  10. (30A) (Zawór elektromagnetyczny silnika – Czujnik wody w oleju napędowym – Jednostka sterująca silnika – Wtryskiwacze – Cewka zapłonowa – Czujnik tlenu – Zawór elektromagnetyczny czyszczenia absorbera (silniki 1.4 i 1.6).
  11. (40A) (Wentylator powietrza – Klimatyzacja).
  12. (30A) (Przednia wycieraczka).
  13. (40A) (inteligentna skrzynka rozdzielcza).
  14. (30A) (Sprężarka powietrza (w silniku 2.0).

Bezpieczniki maxi

Bezpieczniki te mają postać wkładek topikowych i znajdują się na dole skrzynki.

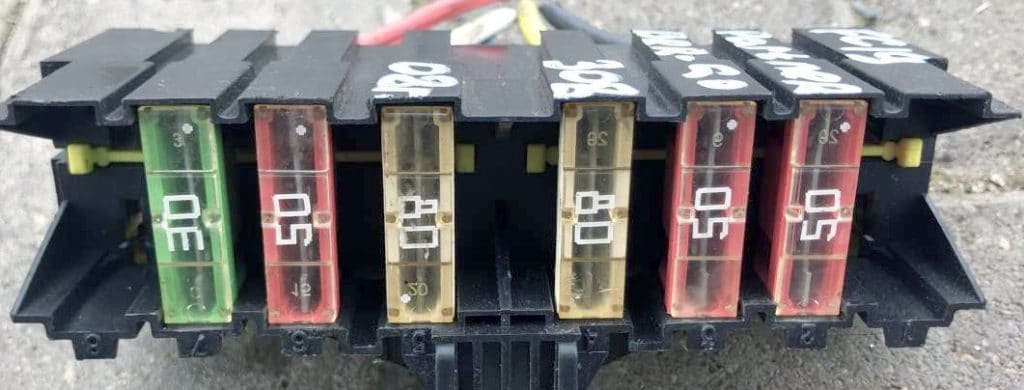

Skrzynka bezpieczników zasilania

  • MF1 30 A / 50 A Zabawa z chłodzeniem silnika
  • MF2 30 A Zasilanie układu ABS/ESP
  • Pompa MF3 50A ABS/ESP
  • MF4 80A BSI
  • Jednostka MF5 80 A BSI
  • Jednostka MF6 10A Skrzynka bezpieczników w kabinie pasażerskiej
  • MF7 20 A Złącze diagnostyczne / Pompa dodatku do oleju napędowego
  • MF8 Nieużywany

Bezpieczniki akumulatora

Zdjęcie ich wykonania

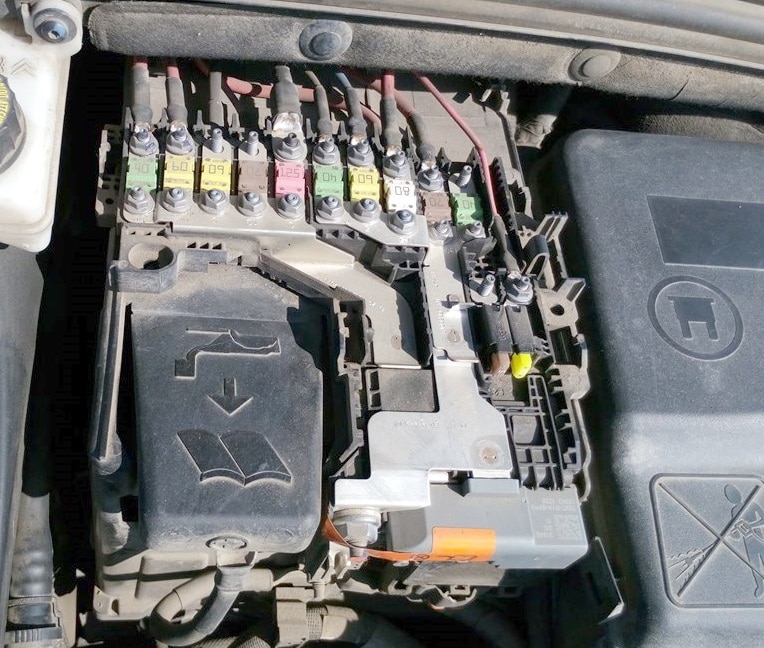

Przykład bloku na akumulatorze

Typ 1

Schemat

Blok opcji 2 dla akb

Przeznaczenie

1
2
3(5A) Czujnik stanu akumulatora
4(5A) Moduł sterujący skrzynią biegów (ECM)
5(5A / 15A) Złącze diagnostyczne (DLC)
6(15A) Moduł sterujący skrzynią biegów (ECM)
7(5A) Jednostka sterująca ABS ESP
8(20A) Tylne gniazdo 12V
FL9Bezpieczniki (60A) w BSI (moduł inteligentnej dystrybucji zasilania)
FL10(80A) Wspomaganie kierownicy
FL11(30A) Moduł sterujący skrzynią biegów (ECM)
FL12(60A) Silnik wentylatora chłodzącego
FL13Bezpieczniki (60A) w BSI (moduł inteligentnej dystrybucji zasilania)
FL14(70A) Świece żarowe
FL15(100A) Skrzynka przekaźników zabezpieczających przekaźnik 3
FL16

Typ 2

Schemat

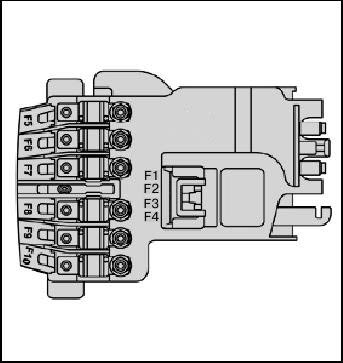

Bezpieczniki akumulatora

Przeznaczenie

  • F1 Nieużywany
  • F2 30 A Skrzynia biegów (mechaniczna ze sterowaniem elektronicznym lub automatyczna)
  • F3 Nieużywane
  • F4 Nieużywane
  • F5 80 A Pompa wspomagania układu kierowniczego
  • F6 70 A Zespół grzewczy (silnik Diesel)
  • F7 100 A Jednostka zabezpieczająca i przełączająca
  • F8 Nieużywane
  • F9 30 A Zespół pompy elektrycznej do elektronicznie sterowanej ręcznej skrzyni biegów
  • F10 30 A Silnik Valvetronic

Przedział pasażerski

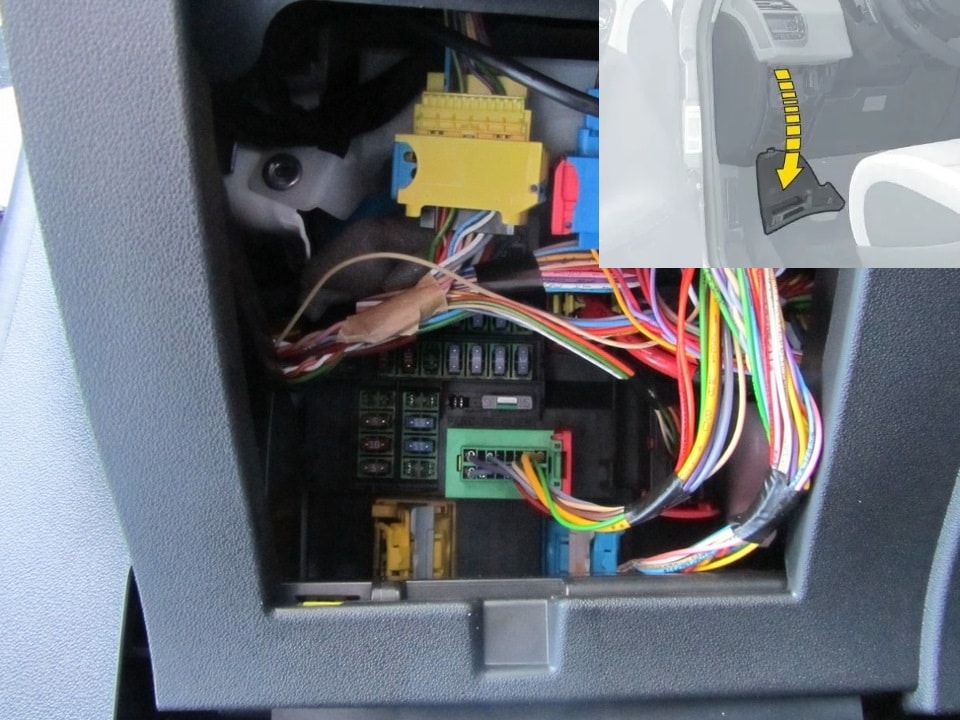

Skrzynka bezpieczników znajduje się po lewej stronie kierowcy, pod deską rozdzielczą. Dostęp do nich zamyka ozdobna pokrywa. Aby otworzyć tę pokrywę należy: zwolnić zatrzaski, w tym celu pociągnąć ją za górną część, następnie zdjąć pokrywę przekręcając 2 śruby o 1/4 obrotu i złożyć pudełko. Z tyłu ramki zamocowana jest specjalna pęseta, za pomocą której z łatwością zdemontujesz dowolny bezpiecznik.

Dostęp do modułu w salonie

Typ 1

Schemat

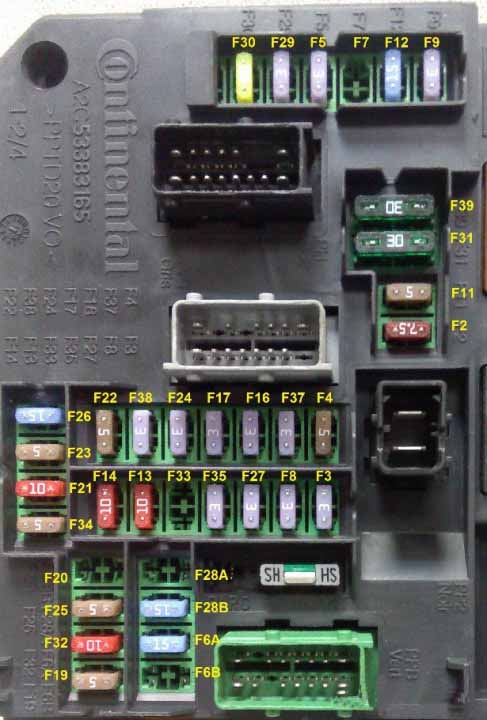

fotoblokowy schemat z bezpiecznikami

Opis

Złącze diagnostyczne F2 7,5A.
F3 3A Zabezpieczenie przed kradzieżą lub przycisk START/STOP.
F4 5A Czytnik kluczyka z pilotem.
F5 3A Kluczyk z pilotem.
F6A-F6B 15A Wyświetlacz dotykowy, system audio i nawigacji, odtwarzacz CD, USB i dodatkowe złącza.
F7 15A Elektronika wspomagania rozruchu bez użycia rąk
F8 3A Syrena alarmu, procesor alarmu
F9 3A Skrzynka przełączników w kierownicy
F11 5A Kalkulator stabilności, wspólna skrzynka przełączników alarmu, elektroniczny skaner kluczyka
F12 15A Pedały hamulca z podwójnym stycznikiem
F13 10A Przednia zapalniczka samochodowa
F14 10A Tylna papierosa zapalniczka.
F16 3A Światła indywidualne, oświetlenie schowka podręcznego.
F17 3A Oświetlenie osłony przeciwsłonecznej, pojedyncze lampy.
F19 5A Tablica przyrządów.
F20 5A Elektronicznie sterowany wybierak biegów ręcznej skrzyni biegów.
F21 10A Sterowanie radiem samochodowym i klimatyzacją.
F22 5A Wyświetlacze, czujniki parkowania.
F23 5A Moduł bezpieczników komory silnika.
F24 3A Czujnik deszczu i światła.
F25 15A Blok poduszek powietrznych i napinaczy pirotechnicznych.
F26 15A
F27 3A Stycznik podwójnego pedału hamulca.
F28A-F28B 15A Radio samochodowe, radio samochodowe (opcja).
F29 3A Przełącznik kolumny kierownicy.
F30 20A Wycieraczka tylnej szyby.
F31 30A Zamek centralny, zamki zewnętrzne i wewnętrzne przednie i tylne.
F32 10A Zasilacz kamery cofania w C4L Chiny. (wyjście 16V NE 13pin), wzmacniacz audio.
F33 3A Moduł pamięci fotela kierowcy.
F34 5A Przekaźnik wspomagania kierownicy.
F35 3A
F37 3A Sterowanie wycieraczką/lusterkiem wstecznym drzwi kierowcy – Wewnętrzne lusterko wsteczne elektrochromowane F38 3A Przełącznik regulacji
zasięgu reflektorów – Lusterko wsteczne elektrochromowane.
F39 30A

Bezpieczniki odpowiadają za zapalniczkę – 13 i 14.

Typ 2

Blok w kabinie Opcja 2

Schemat

schemat blokowy - opcja 2

Opis

  • F1 (15A) Wycieraczka tylnej szyby.
  • F2 (30A) Zamek centralny – Super zamek.
  • F3 (5A) Poduszki powietrzne i napinacze.
  • F4 (10A) Złącze diagnostyczne – Włącznik świateł hamowania – Lusterko wsteczne elektrochromatyczne – Dynamiczna kontrola stabilności (ESP) – Czujnik poziomu wody – Dodatki do oleju napędowego – Stycznik pedału sprzęgła (ESP, tempomat i ogranicznik prędkości.
  • F5 (30A) Elektryczne szyby przednie – Podgrzewane i elektrycznie sterowane lusterka.
  • F6 (30A) Elektryczne szyby tylne.
  • F7 (5A) Oświetlenie wewnętrzne.
  • F8 (20A) Radio samochodowe – NaviDrive – Sterowanie na kierownicy – Wyświetlacz – Alarm bezpieczeństwa – Przednie gniazdo 12V – Złącze przyczepy – Moduł nauki jazdy.
  • F9 (30A) Zapalniczka samochodowa – Tylne gniazdo 12V.
  • F10 (15A) Czujniki ciśnienia w oponach – BVA – Stycznik STOP.
  • F11 (15A) Blokada kierownicy przeciwkradzieżowa – Złącze diagnostyczne – Filtr cząstek stałych.
  • F12 (15A) Elektryczna regulacja foteli – Sygnał ostrzegający o niezamierzonym przekroczeniu linii pasa ruchu – Czujniki parkowania.
  • F13 (5A) Czujnik deszczu – Czujnik światła – Elektroniczna ręczna skrzynia biegów – Jednostka sterująca silnika.
  • F14 (15A) Klimatyzacja – Tablica przyrządów – Obrotomierz – Poduszki powietrzne i napinacze – Złącze przyczepy – Telefon Bluetooth.
  • F15 (30A) Zamek centralny – Super zamek.
  • F16(ZAŁĄCZNIK)( – ).
  • F17 (40A) Ogrzewana tylna szyba.
  • F29 (20A) Podgrzewane siedzenia.
  • F33 (4A) Pomoc przy parkowaniu, automatyczna wycieraczka i oświetlenie.
  • F36 (20A) Wzmacniacz Hi-Fi.
  • F37 (10A) Klimatyzacja.
  • F38 (30A) Fotel kierowcy elektrycznie sterowany.
  • F39 (5A) Klapa wlewu.
  • F40 (30A) Fotel pasażera elektrycznie sterowany, dach panoramiczny.

Bezpieczniki nr 8 i 9 odpowiadają za zapalniczkę.

Przekaźnik i skrzynka bezpieczników – BFH3

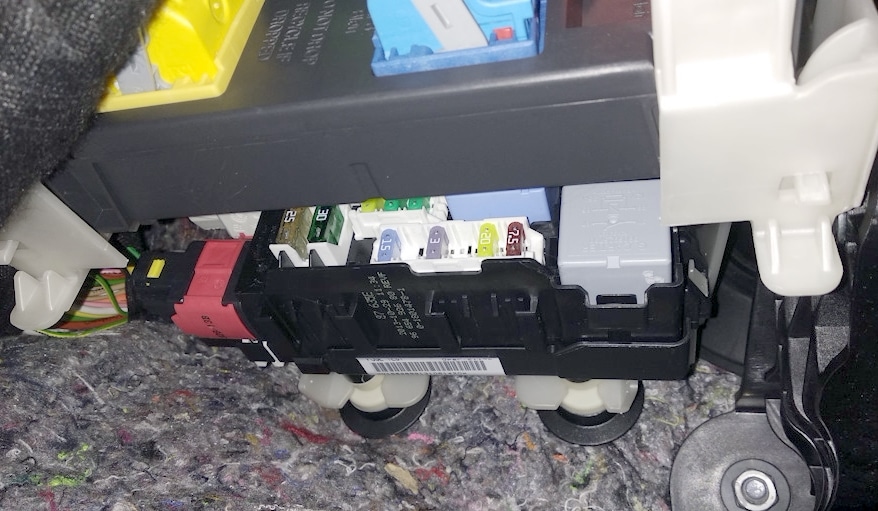

Dodatkowy blok C4

Znajduje się tuż pod głównym.

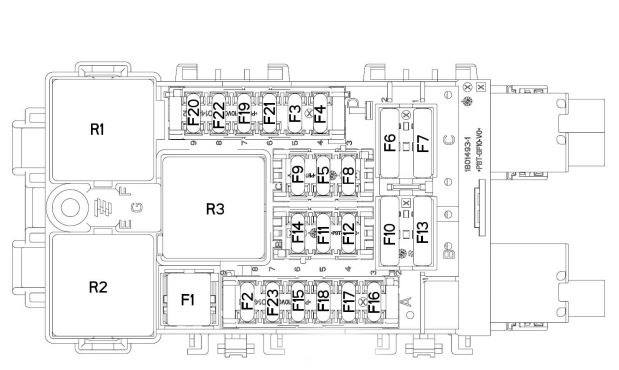

Dodatkowy schemat blokowy

Przeznaczenie

F3Skrzynka bezpieczników przedziału 15A 5 dla wersji taksówkowej
F4Gniazdo 15A 12V do sprzętu multimedialnego
F5Silniki elektryczne 30A do podnośników tylnych szyb
F6Silniki elektryczne 30A do przednich podnośników szyb
F72A podgrzewane siedzenia
F8Wentylator klimatyzatora 20A
F9Elektryczna klapa tylna 30A
F10Zwijacz lewego pasa bezpieczeństwa 40A
F11Zespół przełączający przyczepy 5A
F12Elektryczny fotel kierowcy i urządzenie do masażu 30A
F13Zwijacz prawego pasa bezpieczeństwa 40A
F1430A Uchwyt do ponownego montażu – Fotel pasażera sterowany elektrycznie – Urządzenia do masażu siedzeń
F15Elektryczne rolety dachowe 25A
F 165A tablica sterownicza multipleksowa podnośnik szyby/lusterko zewnętrzne drzwi kierowcy
F1710A jednostka oświetlenia i pamięci położenia zewnętrznych lusterek wstecznych
F18Wzmacniacz audio 25A
F19nieużywany
F20Elektryczna klapa tylna 7,5 A
F213A Jednostka dostępu i uruchamiania bez użycia rąk
F2Lusterka podgrzewane elektrycznie 7,5 A
F22Gniazdo 20A 230V
F23nieużywany
R1Gniazdo 230V
R2Złącze 12V
R3nieużywany
F1Ogrzewanie tylnej szyby 40A

Poszczególne elementy przekaźników i bezpieczników można instalować na zewnątrz tych jednostek i umieszczać je obok ich urządzeń zabezpieczających (np. przekaźników wentylatorów chłodzących itp.)
