Citroen C3 to kompaktowy samochód osobowy, produkowany w różnych modyfikacjach. Pierwsza generacja została dostarczona na rynek w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008 i 2009. W tym czasie przeszła zmianę stylizacji. Od 2010 roku do produkcji wszedł C3 drugiej generacji. Został wyprodukowany w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017. Opiszemy schematy skrzynki bezpieczników i przekaźników Citroena C3 ze szczegółowym przeznaczeniem wszystkich elementów dla obu generacji.
Citroen C3 ma dwie główne skrzynki bezpieczników.

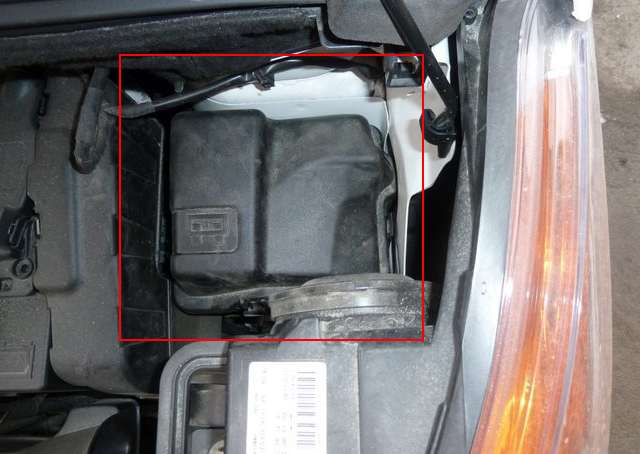

Pierwszy znajduje się w komorze silnika przy akumulatorze po lewej stronie, pod osłoną zabezpieczającą.
Drugie znajduje się w kabinie pod deską rozdzielczą (po lewej stronie).
Contents
1 generacja
Citroen C3 (do 2010 r.)
Komora silnika

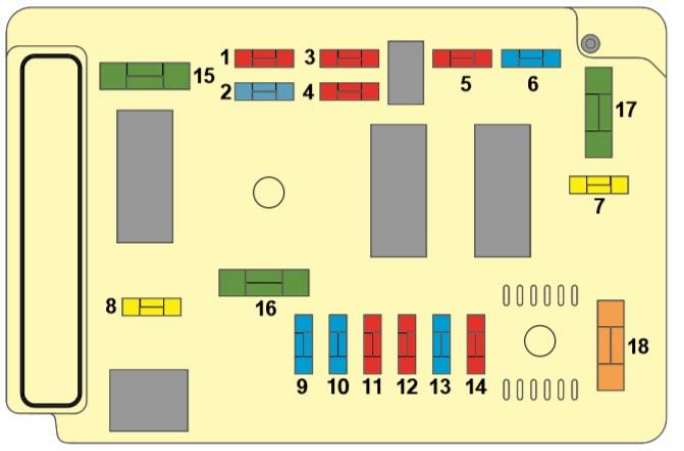

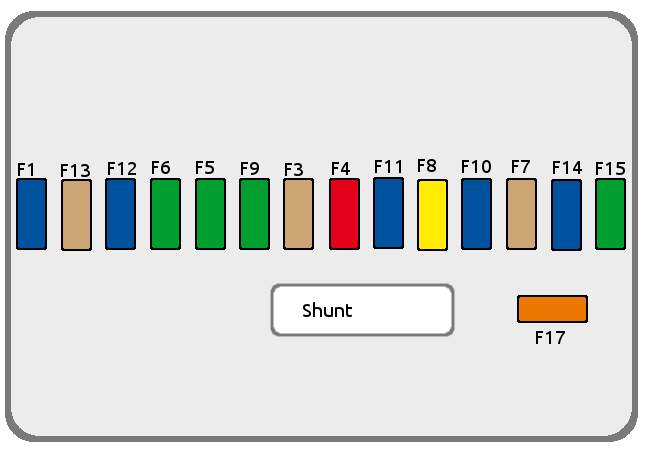

Schemat
Opis
- F1 10A Zespół podgrzewania silnika Diesel – Czujnik wody w oleju napędowym – Czujnik prędkości – Światła cofania – ECU (automatyczna skrzynia biegów, skrzynia typu SensoDrive)
- F2 15A Pompa paliwa
- F3 10A Elektroniczne jednostki sterujące (ECU) (układ ABS, układ ESP)
- F4 10A ECU (układ wtrysku paliwa, układy wspomagania kierownicy) – Czujniki (poziom płynu chłodzącego silnik Diesla, tempomat, światła stop, sprzęgło) – Przekaźnik skrzyni biegów SensoDrive i automatycznej skrzyni biegów – Zespół dodatkowego ogrzewania
- F6 15A Światła przeciwmgielne
- F7 20A Spryskiwacz szyby reflektora
- F8 20A Przekaźnik sterujący silnikiem – Komputer wtrysku paliwa
- F9 15A Lewe światło mijania
- F10 15A Prawe światło mijania
- F11 10A Lewe światło drogowe
- F12 10A Prawe światło drogowe
- F13 15A Dźwiękowy sygnał ostrzegawczy
- F14 10A Podkładka do szkła
- F15 15A Urządzenia monitorujące silnik (cewka zapłonowa, elektrozawór, czujnik tlenu, układ wtrysku paliwa) – Miska paliwowa – Podgrzewacz oleju napędowego
- F16 30A Pompa powietrza
- F17 30A Wycieraczka
- F18 30A / 40A Wentylator elektryczny
Przedział pasażerski

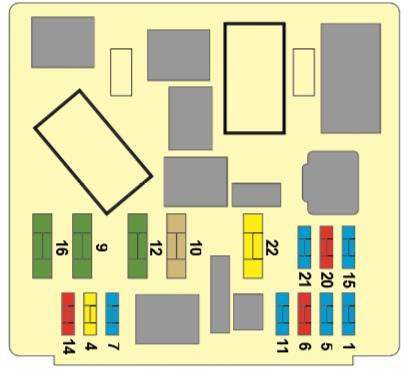

Schemat
Przeznaczenie
- F1 15A Obwód zasilania gniazda diagnostycznego – Zaczep + System nawigacji
- F4 20 А Elektroniczna jednostka sterująca (ECU) automatycznej skrzyni biegów – Przełącznik kolumny kierownicy – Zegar – Wyświetlacz – System nawigacji – Elektroniczna jednostka alarmu antykradzieżowego – Radio samochodowe
- F5 15A Syrena alarmu antywłamaniowego
- F6 10 A Złącze diagnostyczne – Czujnik położenia kątowego koła zamachowego
- F7 15 A Czujnik deszczu – Czujnik światła – Elektronika alarmu przeciwkradzieżowego
- F10 40 A Ogrzewana tylna szyba – Ogrzewane zewnętrzne lusterka wsteczne
- F11 15A Wycieraczka tylnej szyby
- F12 30A Zasilanie elektrycznie przesuwanego dachu – Elektryczne szyby drzwi przednich
- F14 10 A Pod przełącznikami układu kierowniczego – ECU poduszki powietrznej – Skrzynka bezpieczników w komorze silnika
- F15 15 A Zestaw wskaźników – Wyświetlacz – System nawigacji – Klimatyzacja – Czujniki parkowania – Radio samochodowe
- F16 30A Zamek centralny – system superzamka
- F20 10 A Tylne prawe światło stopu
- F21 15 A Tylne światło stop lewe – Dodatkowe światło stop
- F22 20 A Gniazdo zasilania 12 V – Bezpiecznik zapalniczki Citroen c3 – Oświetlenie wnętrza – Regulacja i składanie sterowanych lusterek zewnętrznych – Złącze radia samochodowego – Podświetlenie lusterka zintegrowanego w osłonie przeciwsłonecznej – Oświetlenie tablicy rejestracyjnej
Należy pamiętać, że za zapalniczkę odpowiada bezpiecznik nr 22 dla 20A.
2 generacja
Citroen C3 (od 2010)
Komora silnika
Schemat
Przeznaczenie
- 20 – Zasilanie ECU silnika, sterowanie wentylatorem elektrycznym, główny przekaźnik wielofunkcyjnego procesora silnika
- 15 – Sygnał dźwiękowy
- 10 – Myjka szyb przednich i tylnych
- 20 – Światło dzienne
- 15 – Podgrzewacz oleju napędowego (w wersjach z silnikiem Diesla), pompa paliwa (w wersjach benzynowych)
- 10 – Procesor układów ABS/ESP, przekaźnik rozłączenia układów ABS/ESP, redundantny stycznik świateł stopu
- 10 – Elektryczne wspomaganie kierownicy
- 25 – włącznik rozrusznika
- 10 – Jednostka przełączająca i zabezpieczająca (w wersjach z silnikiem Diesla)
- 30 – Zawór elektromagnetyczny pompy wysokiego ciśnienia paliwa (w wersjach Diesel), wtryskiwacze i cewki zapłonowe (w wersjach benzynowych)
- 40 – Wentylator elektryczny układu klimatyzacji
- 30 – Niska/wysoka prędkość wycieraczki
- 40 – Zasilanie inteligentnej jednostki przełączającej (+ ze stacyjki)
- 30 – Zasilanie zaworu VALVETRONIC (silnik benzynowy)
- 10 – Prawe światło drogowe
- 10 – Lewy reflektor świateł drogowych
- 15 – Lewy reflektor świateł mijania
- 15 – Prawy reflektor świateł mijania
- 15 – Zasilanie wielofunkcyjnego procesora silnika (w wersjach benzynowych), elektrozaworów układu chłodzenia powietrza doładowującego (w wersjach Diesel)
- 10 – Zasilanie wielofunkcyjnego procesora silnika (w wersjach benzynowych), elektrozaworu układu kontroli ciśnienia doładowania (w wersjach Diesel), czujnika poziomu płynu chłodzącego (w wersjach Diesel)
- 5 – Zasilanie wentylatora układu chłodzenia, przekaźnik układów APC, ABS/ESP
Lista dużych bezpieczników
- MF1 – 60 – Elektryczny wentylator chłodzący
- MF2 – 30 – Procesor ABS / ESP
- MF3 – 30 – Procesor ABS/ESP
- MF4 – 60 – Zasilanie inteligentnej skrzynki zaciskowej
- MF5 – 60 – Zasilanie inteligentnej skrzynki zaciskowej
- MF6 – Nieużywany
- MF7 – Skrzynka bezpieczników w kabinie pasażerskiej
- MF8 – Nieużywany
Przedział pasażerski
Schemat
Opis
Lista bezpieczników
- FH36 – 5 – Skrzynka rozdzielcza przyczepy
- FH37 – 15 – Zasilanie złącza elektrycznego umożliwiającego podłączenie dodatkowego wyposażenia przyczepy kempingowej
- FH38 – 20 – System nawigacji
- FH39 – 20 – Podgrzewane siedzenia
- FH40 – 30 – Skrzynka rozdzielcza przyczepy
F1 – 15 – Wycieraczka tylnej szyby
F2 – Nie używany
F3 – 5 – Poduszka powietrzna i napinacz pirotechniczny ECU
F4 – 10 – Czujnik kąta skrętu kierownicy, klimatyzacja, stycznik sprzęgła, pompa dodatku do filtra cząstek stałych, gniazdo diagnostyczne, czujnik przepływu powietrza
F5 – 30 – Panel sterowania elektrycznie sterowanymi szybami, elektrycznie sterowanymi szybami pasażera, silnikiem podnośników szyb przednich
F6 – 30 – Silnik podnoszenia szyby tylnej i silnik podnośników szyb drzwi kierowcy
F7 – 5 – Światła, światło przednie, oświetlenie schowka podręcznego, lampa przenośna, światła tylne
F8 – 20 – Wyświetlacz wielofunkcyjny, radio samochodowe, system nawigacji
F9 – 30 – Radio samochodowe (opcja), gniazdo 12 V
F10 – 15 – Przełączniki na kolumnie kierownicy
F11 – 15 – Stacyjka, gniazdo diagnostyczne
F12 – 15 – Czujnik deszczu/światła, skrzynka elektroniki przyczepy
F13 – 5 – Główny stycznik świateł hamowania, skrzynka sterownicza silnika
F14 – 15 – Komputer pomocy przy parkowaniu, lampka ostrzegawcza niezapiętych pasów bezpieczeństwa, komputer poduszki powietrznej, deska rozdzielcza, klimatyzacja, USB Box
F15 – 30 – Blokada
F16 – Nieużywane
F17 – 40 – Ogrzewana tylna szyba i lusterka zewnętrzne
SH – Shunt PARC
Bezpiecznik nr 9 odpowiada za zapalniczkę.
