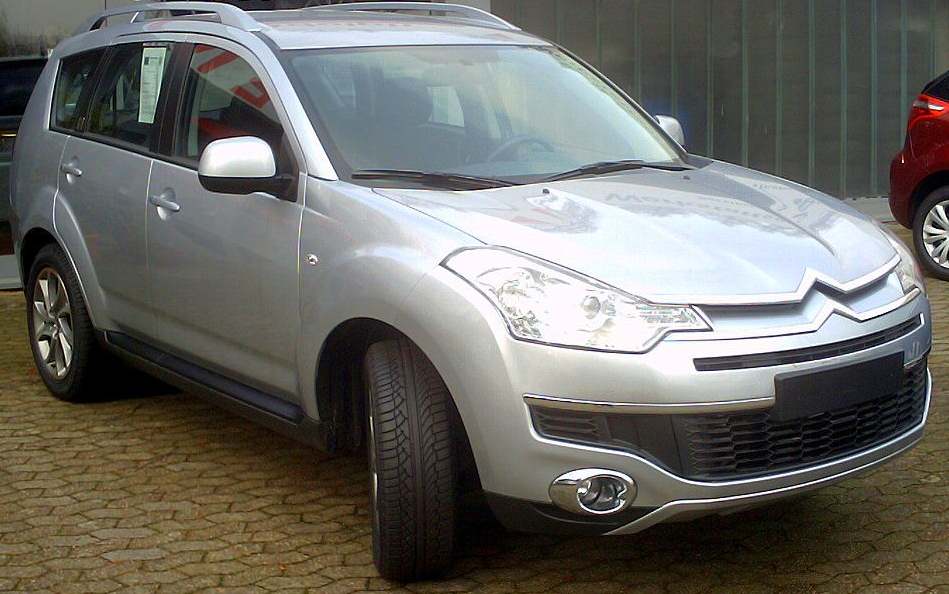

Citroen C-Crosser produkowany był w latach 2007, 2008, 2009, 2010, 2011, 2012 i 2013. Podamy informacje o skrzynkach bezpieczników i przekaźnikach Citroena C-Crossera , ich schematach i lokalizacji, pokażemy który bezpiecznik odpowiada za papierosa zapalniczka.
Contents
Przedział pasażerski
Skrzynka bezpieczników umieszczona jest pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.
Sprawdź przyporządkowanie za pomocą schematów znajdujących się z tyłu osłony ochronnej.
Schemat z pokrywy pudełka
Schemat
Przeznaczenie
| 1 | 30A Grzejnik / grzejnik |
| 2 | 15A Światła stopu |
| 3 | 10A Tylne światło przeciwmgłowe |
| 4 | 30A Wycieraczka szyby przedniej |
| 5 | rezerwa |
| 6 | 10A Łańcuch wyposażenia dodatkowego |
| 7 | 20A Zamki drzwiowe |
| 8 | 15A System audio |
| 9 | Łańcuch wyposażenia dodatkowego 7,5AA |
| 10 | 15A Lampy wewnętrzne |
| 11 | 15A Lampka ostrzegawcza zagrożenia |
| 12 | 15A Środek do czyszczenia szyb tylnych |
| 13 | 7,5А Urządzenia kontrolno-pomiarowe |
| 14 | rezerwa |
| 15 | Zapalniczka 15A (gniazdo elektryczne z przodu) |
| 16 | 10A Stacyjka |
| 17 | 20A Elektryczny szyberdach |
| 18 | rezerwa |
| 19 | 10A Lusterka zewnętrzne |
| 20 | 10A Układ napędu na wszystkie koła |
| 21 | Światła cofania 7,5A |
| 22 | rezerwa |
| 23 | 15A Dodatkowe gniazdo zasilania |
| 24 | 30A Elektryczne szyby |
| 25 | 30A Ogrzewana szyba tylnej klapy |
| 26 | 7,5А Podgrzewane lusterka zewnętrzne |
| 27 | Zasilanie 15A |
| 28 | 20/25A Fotel elektryczny |
| 29 | 30A Ogrzewanie siedzenia |
Bezpiecznik nr 15 odpowiada za zapalniczkę, a bezpiecznik 23 odpowiada 15A dla gniazdka.
Opis przekaźnika
- Przekaźnik zamka drzwi
- Przekaźnik nagrzewnicy
- Przekaźnik ogrzewania siedzenia
- Przekaźnik ogrzewania szyby tylnej klapy
Komora silnika
Główne pudełko
Montowany po lewej stronie komory silnika.
Schemat
Opis
| 1 | Urządzenie we/wy 30A |
| 2 | 40A Silnik wentylatora chłodzącego |
| 3 | 30A Silnik wentylatora skraplacza |
| 4 | 30A ABS |
| 5 | 40A ABS |
| 6 | rezerwa |
| 7 | Rozrusznik 30A |
| 8 | 15A Przednie światła przeciwmgielne |
| 9 | 7.5 Zarządzanie silnikiem |
| 10 | 20A AKP |
| 11 | 10A Sygnał dźwiękowy |
| 12 | Generator 7,5A |
| 13 | 20A Spryskiwacz reflektorów |
| 14 | 10A Klimatyzator |
| 15 | 15A Zawór dławiący |
| 16 | 20A Dźwięk alarmu antykradzieżowego |
| 17 | 15A Podgrzewane pióra wycieraczek |
| 18 | rezerwa |
| 19 | 30A Elektryczna klapa tylna |
| 20 | 10A System oświetlenia zewnętrznego w ciągu dnia |
| 21 | Reflektor świateł drogowych 10A (lewy) |
| 22 | Reflektor świateł drogowych 10A (prawy) |
| 23 | Wzmacniacz 30A do systemu audio |
| 24 | Wyposażenie elektryczne silnika wysokoprężnego 30A |
| 25 | 20A Lewe światło mijania (z lampami wyładowczymi) |
| 26 | 20A Reflektor świateł mijania prawy (z lampami wyładowczymi) |
| 27 | 10A Reflektor świateł mijania lewy (z żarówkami halogenowymi) |
| 28 | 10A Reflektor świateł mijania prawy (z żarówkami halogenowymi) |
| 29 | 10A Obwód zasilania silnika |
| 30 | 10A Cewka zapłonowa |
| 31 | 20A Obwód zasilania silnika |
| 32 | 15A Pompa paliwa |
Przekaźnik
| R1 | Przekaźnik świec żarowych (do silników Diesla) |
| R2 | Przekaźnik wentylatora chłodnicy |
| R3 | Przekaźnik nagrzewnicy |
| R4 | Przekaźnik sterujący silnikiem |
| R5 | Przekaźnik stabilności |
| R6 | Przekaźnik wentylatora chłodnicy klimatyzacji |
| R7 | Przekaźnik sterujący silnikiem |
| R8 | Przekaźnik świateł mijania reflektorów |
| R9 | Przekaźnik sterujący silnikiem |
| R10 | Przekaźnik nagrzewnicy pióra wycieraczki |
| R11 | Przekaźnik oświetlenia zewnętrznego dziennego |
| R12 | Przekaźnik sterujący silnikiem |
| R13 | Przekaźnik alarmu przeciwkradzieżowego |
| R14 | Przekaźnik automatycznej skrzyni biegów |
| R15 | Przekaźnik spryskiwaczy reflektorów |
| R16 | Przekaźnik świateł drogowych reflektorów |
| R17 | Przekaźnik przednich świateł przeciwmgielnych |
| R18 | Przekaźnik klaksonu |
| R19 | Przekaźnik klimatyzatora |
Skrzynka przekaźników
Znajduje się obok głównego.
Schemat
Opis
- R1 Przekaźnik niskoobrotowego wentylatora układu chłodzenia silnika
- R2 Przekaźnik wentylatora klimatyzatora
- R3 Przekaźnik wysokoobrotowego wentylatora układu chłodzenia silnika
Skrzynka akumulatora
Dodatni zacisk akumulatora zawiera skrzynkę bezpiecznikową dużej mocy w postaci wkładek bezpiecznikowych dużej mocy.
