Citroen Xantia to samochód średniej wielkości, wyposażony zarówno w silniki benzynowe, jak i wysokoprężne. Sugerujemy zapoznanie się z opisem skrzynek bezpieczników i przekaźników do samochodów Citroen Xantia 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 i 2002.
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika obok akumulatora i jest przykryta pokrywą ochronną.
Schemat
Przeznaczenie
Typ 1
| F1 | 20A ABS |
| F2 | 40A Pompa powietrza |
| F3 | 30A Wentylator chłodzący |
| F4 | Nieużywany |
| F5 | 5A Wentylator chłodzący |
| F6 | 30A Spryskiwacze reflektorów, przednie lampy przeciwmgielne |
| F7 | Wtryskiwacz 20A |
| F8 | 20A Zawieszenie hydrauliczne |
| F9 | 10A Przekaźnik pompy paliwa |
| F10 | 5A Spryskiwacz reflektorów |
| F11 | 5A Przekaźnik czujnika tlenu, tempomat |
| F12 | 10A Światło drogowe lewe |
| F13 | 10A Światło drogowe prawe |
| F14 | 10A Lewe światło mijania |
| F15 | 10A Prawe światło mijania |
Typ 2
| F1 | 20A ABS |
| F2 | 10A Telefon |
| F3 | 30/40A Wentylator chłodzący |
| F4 | Nieużywany |
| F5 | 5A Wentylator chłodzący |
| F6 | 30A Spryskiwacze reflektorów, przednie lampy przeciwmgielne |
| F7 | Wtryskiwacze 5A |
| F8 | 20A Zawieszenie hydrauliczne |
| F9 | 10A Przekaźnik pompy paliwa |
| F10 | 5A Spryskiwacz reflektorów |
| F11 | 5A Przekaźnik czujnika tlenu |
| F12 | 10A Światło drogowe lewe |
| F13 | 10A Światło drogowe prawe |
| F14 | 10A Lewe światło mijania |
| F15 | 10A Prawe światło mijania |
Dodatkowe bezpieczniki
| A | (60A) Wyłącznik antykradzieżowy |
| B | (40A) Wyłącznik antykradzieżowy |
| C | (80A) Skrzynka bezpieczników, przekaźnik antykradzieżowy |
| D | (60A) Włącznik świateł, przekaźnik świateł przeciwmgłowych, immobilizer |
| mi | (40A) Przekaźnik silnika wentylatora chłodzącego |
| F | (40A) Przekaźnik silnika wentylatora chłodzącego |
Przekaźnik
| 1 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji – wyłączenie temperaturowe |
| 2 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| 3 | Przekaźnik ABS |
| 4 | Przekaźnik świateł przeciwmgłowych |
| 5 | Przekaźnik układu sterującego czasem wtrysku zimnego rozruchu |
| 6 | Przekaźnik rozrusznika – automatyczna skrzynia biegów |
Przekaźnik silnika napędu wycieraczek tylnej szyby znajduje się w klapie bagażnika i znajduje się pod panelem jej tapicerki wewnętrznej. W niektórych modelach dodatkowe przekaźniki umieszczone są w skrzynce bezpieczników znajdującej się w komorze silnika
Przedział pasażerski
Skrzynka bezpieczników znajduje się po lewej stronie pod deską rozdzielczą.

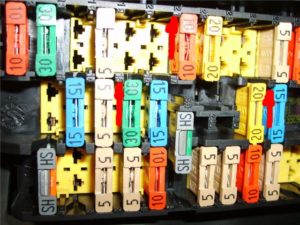

Zdjęcie pudełka
Schemat
Opis
Typ 1
| 1 | (10A) System audio, zmieniarka CD systemu audio |
| 2 | (5A) Lampka dźwigni zmiany biegów, ECM, moduł sterujący klimatyzacji, przełącznik ciśnienia czynnika chłodniczego klimatyzacji (potrójny), gniazdo diagnostyczne, czujnik prędkości, wskaźniki zestawu wskaźników, przekaźnik silnika dmuchawy płynu chłodzącego – podwójny wentylator (po lewej), przekaźnik silnika wentylatora chłodzącego – podwójny wentylator (prawy), wielofunkcyjna jednostka sterująca |
| 3 | (10A) Moduł sterujący ABS |
| 4 | (5A) Tylny prawy znacznik boczny, przedni lewy znacznik |
| 5 | (5A) System oświetlenia dziennego (jeśli jest na wyposażeniu) |
| 6 | (10A) Moduł sterujący skrzynią biegów (ECM) |
| 7 | (20A) Klakson, złącze przyczepy |
| 9 | (5A) Obrys tylny lewy, przedni prawy obrysowy, oświetlenie tablicy rejestracyjnej |
| 10 | (30A) Elektryczne tylne szyby |
| 11 | – |
| 12 | (20A) Wskaźniki zestawu wskaźników, światła cofania, światła stopu |
| 13 | (20A) System oświetlenia dziennego (jeśli jest na wyposażeniu) |
| 14 | – |
| 15 | (20A) Moduł sterujący silnika wentylatora chłodzącego, wielofunkcyjny moduł sterujący |
| 16 | (20A) Zapalniczka samochodowa |
| 17 | – |
| 18 | (10A) Tylne światło przeciwmgłowe |
| 19 | (5A) Brzęczyk ostrzegawczy lewego reflektora głównego |
| 20 | (30A) Silnik klapy przepływu powietrza (klimatyzacja / ogrzewanie) (^ 05/99) |
| 21 | (25A) Podgrzewane lusterka zewnętrzne, podgrzewacze siedzeń, przekaźnik czasowy wyłączania ogrzewania, klimatyzacja (^ 05/99) |
| 22 | (15A) Fotele sterowane elektrycznie |
| 24 | (20A) Wycieraczka/spryskiwacz tylnej szyby, wycieraczka/spryskiwacz przedniej szyby, silnik wycieraczki przedniej szyby, czujnik deszczu |
| 25 | (10A) Audio, zegar, dioda alarmu przeciwkradzieżowego, zestaw wskaźników, gniazdo diagnostyczne, wielofunkcyjny moduł sterujący |
| 26 | (15A) Alarm |
| 27 | (30A) Elektryczne szyby przednie, szyberdach |
| 28 | (15 A) Przełącznik blokady szyb, zestaw wskaźników, przekaźnik kierunkowskazów, lampka schowka podręcznego |
| 29 | (30A) Przekaźnik czasowy wyłączający odmgławiacz tylnej szyby, odmrażacze lusterek zewnętrznych |
| 30 | (15A) Czujnik deszczu, reflektory, czujnik temperatury zewnętrznej, silnik tylnej wycieraczki, elektrycznie sterowane szyby, szyberdach, elektrycznie sterowane lusterka zewnętrzne |
Typ 2
| 1 | 10 | Radio i odtwarzacz CD (poprzez stacyjkę lub bezpośrednio z akumulatora, w zależności od położenia bezpiecznika) |
| 2 | 5 | Panel przeciwkradzieżowy, reostat do regulacji intensywności podświetlenia wskaźników, lampka kontrolna włączenia świateł drogowych, czujnik poziomu płynu do spryskiwaczy, przekaźnik automatycznego ogrzewania |
| 3 | 10 | Światła cofania, wentylator chłodzący, gniazdo diagnostyczne |
| 4 | 5 | Światło obrysowe lewe, światło tylne prawe, lampka kontrolna włączania świateł pozycyjnych |
| 5 | 15 | Układ kontroli temperatury płynu chłodzącego |
| 6 | 10 | SEKCJA |
| 7 | 20 | Przekaźnik klaksonu, sprężarka klaksonu |
| 8 | 30 | Bocznik zasilania F25 / F15 |
| 9 | 5 | Przyrządy, prawe światło obrysowe, lewy tylny obrys |
| 10 | 30 | Elektryczny napęd tylnej szyby |
| 11 | 30 | Szyberdach |
| 12 | 10 | Nagrzewnica, K/V, tempostat, zawieszenie hydroaktywne, autoalarm, syrena alarmu antykradzieżowego, urządzenia |
| 13 | 10 | Przyczepa |
| 14 | 40 | Elektryczna regulacja foteli |
| 15 | 20 | Podgrzewane siedzenia, diodowy alarm antykradzieżowy, oświetlenie bagażnika, timer opóźnienia wyłączenia oświetlenia wnętrza |
| 16 | 20 | Bezpiecznik do zapalniczki Citroen Xantia |
| 17 | 15 | Zasilanie instalacji alarmowej |
| 18 | 10 | Tylne światła przeciwmgielne |
| 19 | 5 | Podświetlenie zapalniczki i wyłącznika zapłonu |
| 20 | 30 | Zasilanie wentylatora nagrzewnicy |
| 21 | 30 | Pojedynczy zamek |
| 22 | 20 | Tylna wycieraczka |
| 23 | 10 | Przełącznik podgrzewanej szyby tylnej, przełączniki podgrzewanych siedzeń |
| 24 | 30 | Płyn do czyszczenia szyb, światła drogowe, AT |
| 25 | 5 | Pamięć radia, zegar, gniazdo diagnostyczne, odtwarzacz CD lub wentylator chłodzący, zdalne sterowanie systemem pojedynczego zamka |
| 26 | 15 | Przełącznik alarmowy |
| 27 | 30 | Ogrzewana tylna szyba, podgrzewane lusterka (zasilanie) |
| 28 | 15 | Sterowanie elektryczne klapy górnej, izolator wycieraczki tylnej, kierunkowskazy, wskaźniki, lampki ostrzegające o zużyciu hamulców i klocków hamulcowych, ABS, tempostat |
| 29 | 30 | Elektryczne szyby przednie |
| 30 | 15 | Lampy nawigacyjne, oświetlenie lusterek kosmetycznych, oświetlenie schowka na rękawiczki, elektryczny wyłącznik lusterek wstecznych, telefon |
W obu wersjach za zapalniczkę odpowiada bezpiecznik nr 16 na 20 A.
