Citroen C2 to samochód osobowy z silnikiem umieszczonym z przodu, który wszedł do produkcji w 2003 roku. Produkowany w latach 2004, 2005, 2006, 2007, 2008, 2009 i 2010. W tym okresie miała miejsce jedna zmiana stylizacji. Pokażemy lokalizację skrzynek bezpieczników i przekaźników w Citroenie C2 wraz ze szczegółowym opisem schematów oraz zdjęciami ich wykonania.
Citroen C2 posiada dwie główne skrzynki bezpieczników, z czego jedna znajduje się pod deską rozdzielczą, a druga pod maską w komorze silnika.
Komora silnika
Znajduje się tuż obok prawego skrzydła. Aby uzyskać do niego dostęp, zdejmij pokrywę akumulatora i otwórz pokrywę skrzynki bezpieczników.

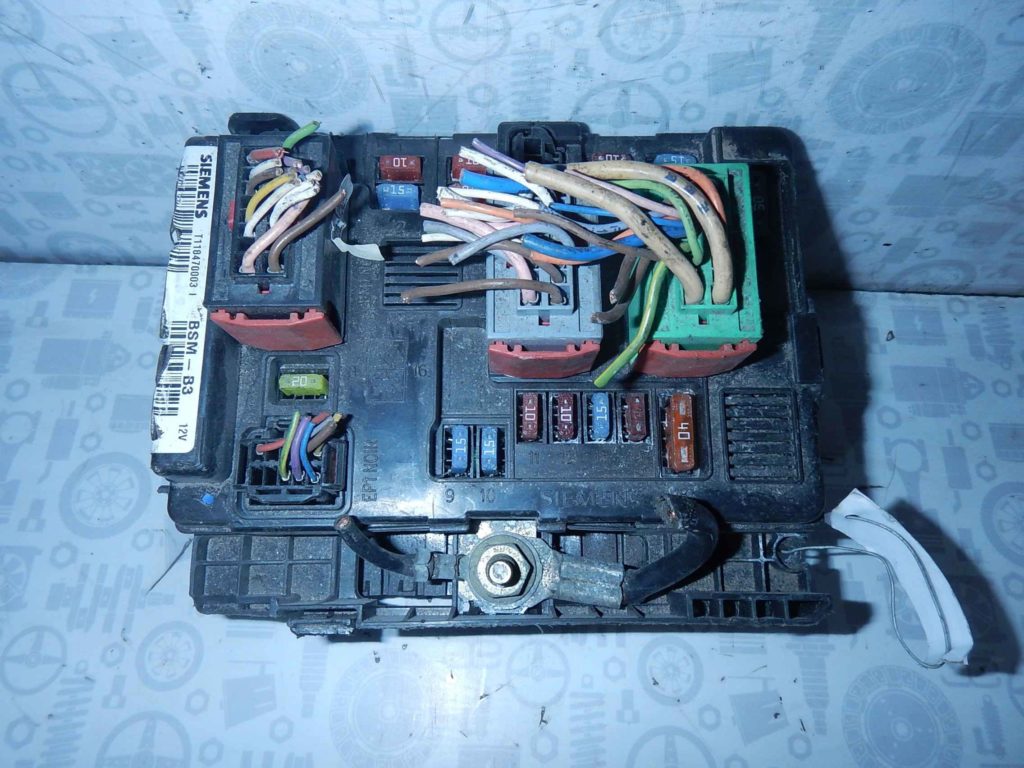

Zdjęcie
Schemat
Przeznaczenie
- 10A – Zespół podgrzewania silnika Diesla * Czujnik obecności wody w oleju napędowym *
Czujnik prędkości * Światła cofania * ECU (automatyczna skrzynia biegów, skrzynia biegów) - 15A – Pompa paliwa
- 10A – Elektroniczne jednostki sterujące (ZBU) (układ ABS, układ ESR)
- 10A – ECU (układ wtrysku paliwa, układ wspomagania kierownicy) * Czujniki ( poziom
płynu chłodzącego silnik Diesla , tempomat, światła stop, sprzęgło) - Nieużywany
- 15A – Światła przeciwmgielne
- 20A – Spryskiwacz reflektorów
- 20A – Powtórzenie układu sterowania silnikiem * ECU układu wtrysku paliwa
- 15A – Lewe światło mijania
- 15A – Reflektor świateł mijania prawy
- 10A – Lewe światło drogowe
- 10A – Prawe światło drogowe
- 15A – Dźwiękowy sygnał ostrzegawczy
- 10A – Podkładki
- 15A – Urządzenia układu sterującego silnikiem (cewka zapłonowa, elektrozawór, czujnik tlenu, układ wtrysku paliwa) * Miska paliwowa * Podgrzewacz oleju napędowego
- 30A – Pompa powietrza
- 30A – Wycieraczka szyby przedniej
- 40A – Wentylator elektryczny
Po wymianie bezpiecznika należy dokładnie zamknąć pokrywę skrzynki.
Przedział pasażerski
Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie. Aby uzyskać dostęp, zdejmij pokrywę urządzenia, pociągając ją do siebie, poluzuj śruby o ćwierć obrotu i wyjmij skrzynkę bezpieczników.

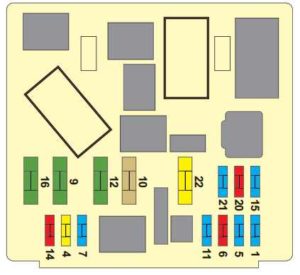

Schemat
Opis
- 1 – 15A Obwód zasilania gniazda diagnostycznego * Zaczep
- 4 – 20A Manetki zmiany biegów 7 Godziny 7 Wyświetlacz 7 System nawigacji * Elektroniczny alarm antykradzieżowy * Radio samochodowe
- 5 – 15A Syrena alarmu przeciwkradzieżowego
- 6 – 10A Złącze diagnostyczne * Czujnik położenia kątowego koła zamachowego
- 7 – 15A czujnik deszczu * Czujnik światła * Elektroniczny alarm przeciwkradzieżowy
- 10 – 40A Elektrycznie podgrzewana tylna szyba * Elektrycznie podgrzewane lusterka zewnętrzne
- 11 – 15A Wycieraczka tylnej szyby
- 12 – 30A Obwód zasilania elektrycznie otwieranego dachu * Elektrycznie sterowane szyby w drzwiach przednich
- 14 – 10A Przełączniki kolumny kierownicy * Elektroniczna jednostka sterująca (ECU) poduszek powietrznych 7 Skrzynka bezpieczników w komorze silnika
- 15 – 15A Zestaw wskaźników – Wyświetlacz – System nawigacji * Klimatyzacja * Czujniki parkowania * Radio samochodowe
- 16 – 30A Centralny zamek? Super system blokujący
- 20 – 10 A Tylne prawe światło stopu
- 21 – 15A Tylne światło stopu lewe * Dodatkowe światło stopu
- 22 – 20A Gniazdo sieciowe na 12 B * Zapalniczka * Oświetlenie wnętrza * Regulacja i składanie
Za zapalniczkę odpowiada bezpiecznik nr 22 na 20A.
